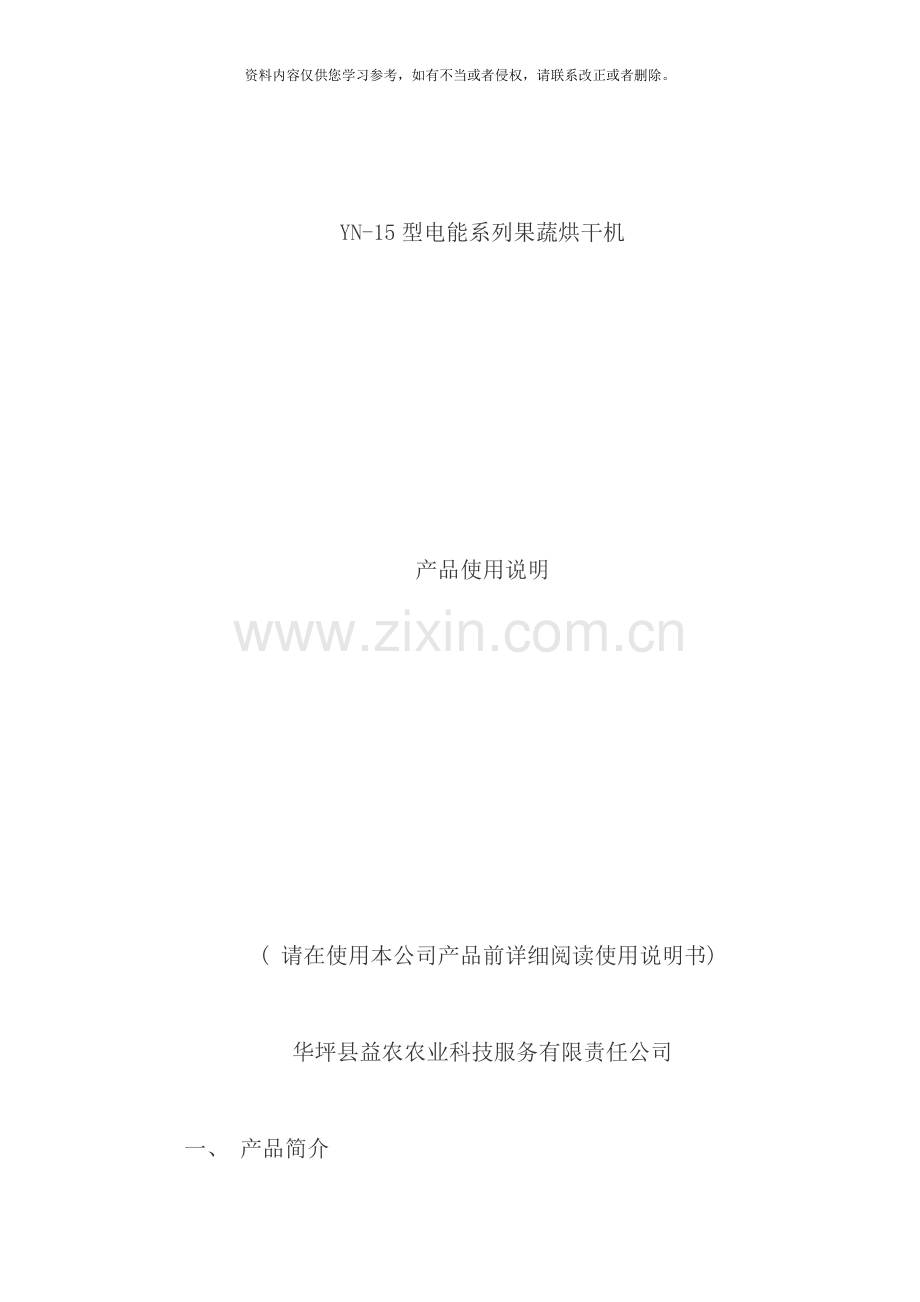

YN-15型电能系列果蔬烘干机

产品使用说明

( 请在使用本公司产品前详细阅读使用说明书)

华坪县益农农业科技服务有限责任公司

一、 产品简介
为解决广大农民朋友关于果蔬作物晾晒、 烘干难的问题, 我公司经过重复试验, 潜心研究, 开发生产了YN电能系列果蔬烘干机, 适用于花椒、 芒果、 桑葚、 核桃、 野生菌、 中药材等多种农副产品的整体脱水烘干处理。
YN电能系列果蔬烘干机有结构合理、 操作简便, 热效率高、 适应性强等特点。主要由红外线电热发生器或燃煤炉热发生器、 散热器、 排风系统, 热循环和回收利用系统, 补风装置、 自动控制系统、 电器控制箱、 温湿度传感器组成。YN系列果蔬烘干机操作极为简单方便、 易学, 省时、 省力、 省工, 大大节约人工和时间成本。
YN系列果蔬烘干机中的红外线热发生器是经过红外线电磁辐射热传原理来实现物料整体脱水烘干的, 红外线加热干燥方式在近几年来以惊人的发展速度被接受并应用于烘干领域, 红外线不需热传介质传递, 热效率良好, 节省能源, 提供舒适的作业环境, 节省炉体的建造空间, 维修简单。干净的回热过程, 无二次污染, 温度控制容易、 且升温迅速, 安全性高, 热惯性小, 不需要暖机, 节省人力。同时还降低CO2等污染物的排放量, 达到节能减排的效果。

二、 技术参数
表1 YN系列果蔬烘干机技术参数表
序 号
项 目
技术参数
YN—15
1
脱水量
≥2kg/h
2
烘干量
150kg
3
输出温度
室温~65℃
4
升温时间
≤35min
5
单位耗电量
≤5Kw/h
6
公称容积
1.5m3
7
外形尺寸
( 长×宽×高)
1m×1m×1.5m
9
红外线热发生器
4kW
11
蜗牛风机
0.75kW, 1台
14
保温板
彩钢夹玻璃纤维板, 厚度≥50mm, 金属面基钢厚度≥0.30m, 1套
15
温控方式
数字微电脑多功能保护, 专用控制箱, 自动、 手动
16
托盘
3层
19
电源
220V, 50Hz
20
总功率
5kW
21
总质量
60kg
注: 要求接进该设备电源线不低于6平方铜芯线; 该设备必须安装接地线

三、 操作说明
1、 烘烤室准备工作
根据烘烤物料特性, 保证通风良好的情况下, 灵活使用多层烘干架。烘烤架距墙体保温层尺寸应大于50mm。烘烤架放置高度距库顶保温层应大于150mm。烘烤架距库内设施应大于300mm。为保证地面的回风循环, 烘烤架与地面留60mm~150mm的间隙。进货要一批进行, 每次烘干物料最大数量不能超过库容的80%。
2、 供热系统的操作
2.1开机前检查项目
电压要求为220V±5%以内, 电压要求基本平衡, 过高、 过低易造成电机的烧毁。观察机组外观: 整洁、 各部件是否完整, 不能有漏气声。设定YN系列果蔬烘干机库温的上、 下限干球温度和湿球温度。
2.2启动及运转( 包括停电后的再度启动)
2.2.1启用前必须接通电控箱电源, 首先合上控制箱风机电源开关, 风机工作正常后在合上发热器电源开关, 使红外线热发生器开始工作。
2.2.2停电后的重新启动, 按以上程序操作。
3、 停机
2.3.1烘烤完成需要停机时, 首先关闭控制箱发热器开关, 发热器停止工作3分钟后, 在关闭风机开关。
2.3.2设备检查需要停机时, 首先关闭控制箱发热器开关, 发热器停止工作5分钟后, 在关闭风机开关。然后关闭电表处总电源开关方可进行检修作业。
4 、 YN果蔬烘干机停用的措施
2.4.1烘干机停止使用的时间不长时, 只需关闭电、 温控柜主令开关电源即可。
2.4.2如长时间不使用设备时必须断开该设备电源线路, 预防老鼠咬断控制器及发热器线路。
四、 注意事项
1、 在使用设备前, 请认真阅读本使用说明书。
2、 YN系列果蔬烘干机须专人管理操作, 并每天做好温度记录, 防止库温升高或降低而引发的事故。
3、 运转过程中有不正常的异响和压力、 温度激烈变化等事故时, 应立即停止机组运转, 待检查、 排除后才能工作。
4、 经常检查电路、 电控、 安全保护系统中各仪表的正常灵敏性, 以防止失效而引起的事故。
5、 不准在主机附近放置或覆盖易燃物品, 当心火灾。
6、 禁止将电器部分及电脑控制柜接触到水, 以免造成短路和损坏。
7、 突然停电时, 及时关闭电源开关, 开完烘烤室门敞开透风
8、 机器故障时, 严禁带电检修。

五、 故障排除
特别提醒: 该机发生任何故障需要检修时, 必须先断开电源
序号
故障现象
判断方法
排除措施
1
整机无电
检查主线路进线是否完好
检查主线路开关是否完好
检查主线路接口是否完好
更换主线路
更换开关
拧紧接口
2
发热器不工作
检查发热器高温线是否完好
检查发热器接线桩头是否松动
检查交流接触器是否吸合

更换高温线
拧紧线桩
设置控制器参数、 检查线路
更换交流接触器

3
温度偏低
检查发热器线路及散热板
检查控制器参数设置是否合理
检测电压是否偏低
更换线路及散热器
重新设置控制器参数
错过用电高峰期烘烤
4
风机不转
检查线路和接口
更换线路、 拧紧接口、 更换风机
5
设备漏电
检查线路是否破损
检查发热器线路及桩头是否触铁
是否连接地线
更换线路
用高温胶布包扎线路及桩头
连接地线
