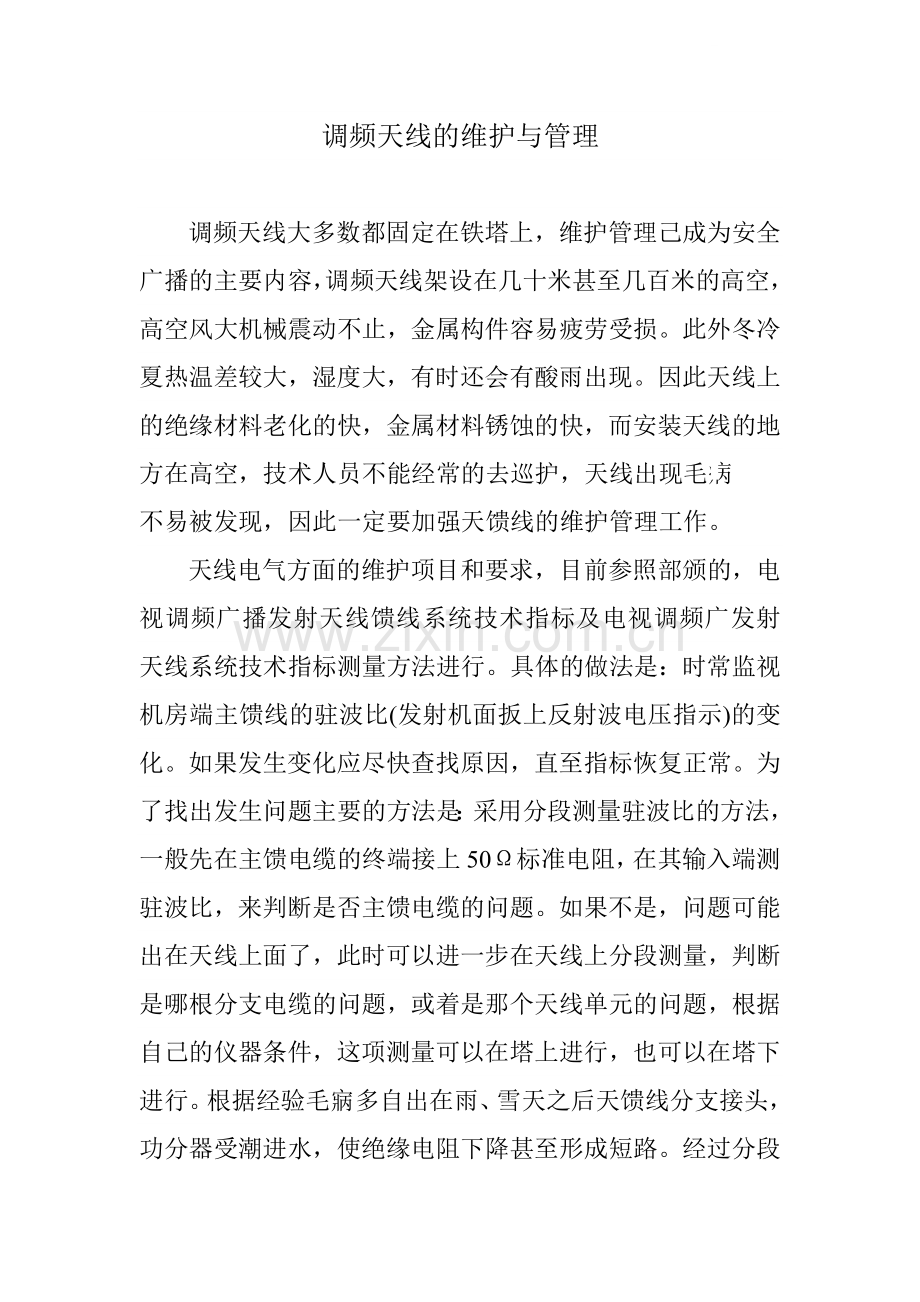

调频天线的维护与管理.doc

调频天线的维护与管理

调频天线大多数都固定在铁塔上，维护管理己成为安全
广播的主要内容，调频天线架设在几十米甚至几百米的高空，高空风大机械震动不止，金属构件容易疲劳受损。此外冬冷夏热温差较大，湿度大，有时还会有酸雨出现。因此天线上的绝缘材料老化的快，金属材料锈蚀的快，而安装天线的地方在高空，技术人员不能经常的去巡护，天线出现毛病
不易被发现，因此一定要加强天馈线的维护管理工作。
天线电气方面的维护项目和要求，目前参照部颁的，电视调频广播发射天线馈线系统技术指标及电视调频广发射天线系统技术指标测量方法进行。具体的做法是：时常监视机房端主馈线的驻波比(发射机面扳上反射波电压指示)的变化。如果发生变化应尽快查找原因，直至指标恢复正常。为了找出发生问题主要的方法是：采用分段测量驻波比的方法，一般先在主馈电缆的终端接上50Ω标准电阻，在其输入端测驻波比，来判断是否主馈电缆的问题。如果不是，问题可能出在天线上面了，此时可以进一步在天线上分段测量，判断是哪根分支电缆的问题，或着是那个天线单元的问题，根据自己的仪器条件，这项测量可以在塔上进行，也可以在塔下进行。根据经验毛寎多自出在雨、雪天之后天馈线分支接头，功分器受潮进水，使绝缘电阻下降甚至形成短路。经
过分段测量绝缘的办法可以找到故障点，然后把它打开进行用热风吹干，进行重新密封，这样驻波比技术指标马上恢复。
再一方面经常定期测量馈线的绝缘电阻（≥100ΜΩ） 查看外导体的接地，查看各接头是否紧固，有没馈线过热现象；定期检查塔上天线部件的有无松动锈蚀、绝缘材料老化。此外处理好主馈电缆的防雷接地，至少在天线及机房两端分别将主馈电缆头的外导体用宽铜带连接好并与接地极做良好的连接，这样做可以避免雷电通过天馈线进入发射机并且造成发射设备的损坏和对值机人员的伤害。

2008年9月9日
