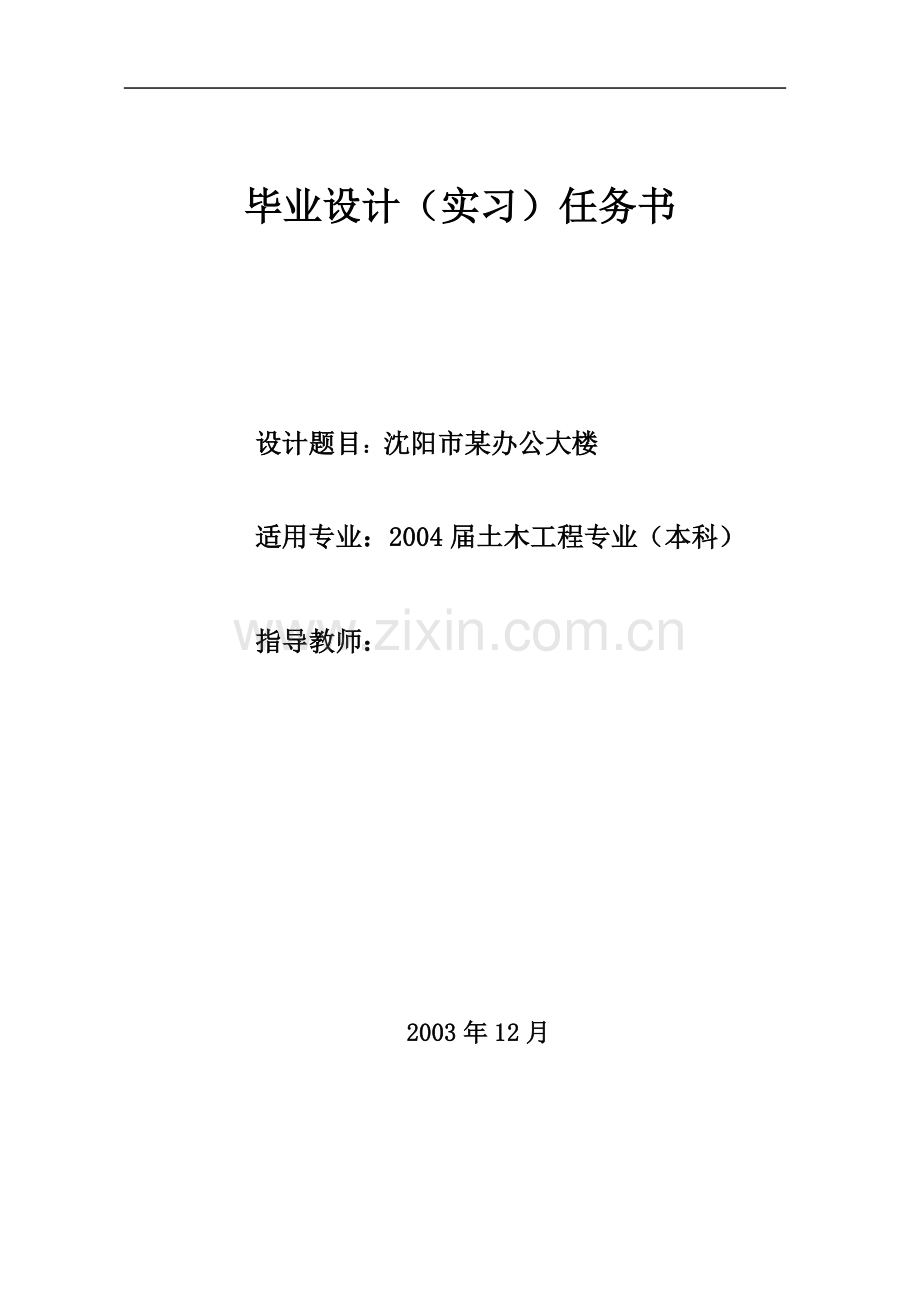

毕业设计（实习）任务书

设计题目：沈阳市某办公大楼

适用专业：2004届土木工程专业（本科）

指导教师：

2003年12月

毕业设计任务书

一、 设计题目
沈阳市某办公大楼
二、 建筑地点及拟建基地平面图
本建筑位于沈阳市,场地地形平坦,地貌类型属浑河冲积阶地。由主管批准拟建基地平面图见附图。

三、建筑面积和层数
建筑面积5000－6000平方米;层数6层（可为局部7层）。
四、结构形式
框架结构
五、设计任务
（一）建筑设计部分
1．使用要求
（1） 局长办公室 100－120 m2；（2间）

（2） 副局长办公室 80－100 m2；（4间）
（3） 书记办公室 80－100 m2；（2间）
（4） 办公室 70－80 m2；（1间）
（5） 党委办公室 70－80 ㎡；（1间）
（6） 人事处 50－60 m2
（7） 工会 50－60m2；
（8） 财会科 50－60 m2
（9） 打字室 30－40 m2
（10）空调机房 30－40 m2；
（11）配电室 30－40m2；
(12)电脑控制室 30－40m2
(13)电话总机室 30－40m2
(14)锅炉房 30－40m2
(15)值班室 30－40m2
(16)仓库 150-200m2
(17)小会议室 100－120m2；（4间）
(18)中会议室 150－200m2；（2间）
(19)大会议室 200－250m2；（1间）
(20)内部餐厅 150－200m2；（可整体或独立设置办）
(21)每层设男女厕所 30－40m2；（各1间）
（22）其他房间可灵活布置
（23）二部电梯 （1000kg/台）
2．设计内容
（1）建筑方案及其初步设计；
（2）建筑平面、立面和剖面设计

（3）主要部位的建筑构造设计及材料作法；
（4）绘制建筑施工图。
3．成果形式
1）建筑设计说明书
2）绘制图纸
建筑设计说明，总平面图（比例1:500）； 首层平面图、二层－五层平面图（任选其中二层）、正立面图、侧立面图不少于２个（比例1:100）；剖面图２个（比例1:100)；主外墙大样图1个，节点大样图3～4个，（比例1:10或1:20）
（二）结构设计部分
１． 内容要求
1） 确定结构方案：上部承重结构方案与布置；楼（屋）盖结构方案与布置；基础方案布置；结构措施及其特殊部位的处理等。
完成结构设计计算书一份（用统一稿纸），内容包括：
2）结构设计计算
荷载汇集；地震作用计算；风荷载计算；荷载组合及内力分析；一榀框架计算；现浇板计算；楼梯计算；悬挑构件计算；基础及基础梁计算；会议室（楼）屋盖计算）；其它必要的构件计算。
２． 成果形式
1） 结构设计说明书
2） 结构设计计算书
3） 绘制图纸：结构设计说明；基础剖平面布置图及基础详图（比例1:100和1:30～1:50）；结构布置图及配筋图（比例1:100，1－5层任选其一）；会议室结构布置图及配筋图（当采用钢结构时，应绘制钢结构施工图）；一榀框架配筋图（比例1:30～1:50）；楼梯配筋图（比例1:30～1:50）；其它必要的构件配筋图（如：雨蓬或挑梁，比例1:30～1:50）。
（三）毕业设计成果
1、 设计说明书部分（采用统一稿纸，并由打印机输出）
（1）中外文摘要(600字左右)
（2）建筑、结构设计说明书（3000－4000字，含图表）
（3）结构设计计算书（约2万字）
（4）列出参考资料和文献
（5）外文资料翻译5000字（要求与建筑工程相关的资料，可自选，但需要指导教师确认）。
2、 设计图纸部分
绘制图纸：图纸规格A1（白图），12～14张，全部为计算机（CAD）绘图。
六、建筑技术条件
１．气象条件
沈阳地区基本风压0.55kN/m2, 基本雪压0.50kN/m2。
２．工程地质条件
该场地地形平坦,地貌类型属浑河冲积阶地。根据对建筑基地的勘察结果，地质情况见表１

表１ 建筑地层一览表(标准值)
序
号
岩 土
分 类
土层深 度 (M)
厚度范 围 (M)
地基承载力fak
(kpa)
桩 端
阻力qp(kpa)
桩周摩
擦 力
qs(kpa)
1

杂填土
0. 0—
1.2
1.2

2

中 砂
1.2—
4.6
3.4
240
1700
27
3

砾 砂
4.6—
5.5
0.9
320
2000
36
4

圆 砾
5.5—
12.0
6.5
360
2400
42
注：１）地下潜水水位埋深为4.7-6.3米；
２）表中给定土层深度由自然地坪算起。

建筑地点冰冻深度：－1.2 M；
建筑场地类别：Ⅱ类场地土；
地震设防烈度：７度。
３．各种用房的活荷载标准值见现行《建筑结构荷载规范》。
七、时间安排
毕业设计时间为 2004－2005学年， 其中 2003－2004学年第一学期完成建筑设计，2003－2004学年第二学期完成全部设计。
2004年6月10－20日 指导教师审阅毕业设计图纸与设计说明书（含交叉阅图）。
2004年6月 21－25日 修改及答辩准备
2004年6月26－30日 毕业设计答辩
八、参考资料
1、国家标准、规范、规程
《总图制图标准》(GB/T 50103-2001)
《房屋建筑制图统一标准》(GB/T 50001-2001)
《建筑结构制图标准》(GB/T 50105-2001)
《办公建筑设计规范》(JGJ 67-89)
《建筑设计防火规范》(GBJ 16-87)（2001年局部修订）

《民用建筑设计通则》(JGJ 37-87)
《建筑结构荷载规范》(GB 50009-2001)
《混凝土结构设计规范》(GB 50010-2002)
《建筑地基基础设计规范》(GB 50007-2002)
《建筑抗震设计规范》(GB 50011-2002)
《建筑结构可靠度设计统一标准》（GB 50068-2001）
《工程建设标准强制性条文》（房屋建筑部分2002年版）
1、参考书
教科书
建筑设计资料集(１～３)
钢筋混凝土设计手册
建筑抗震设计手册
建筑结构静力计算手册
建筑结构构造资料集 上、下册
3、 辽宁省建筑、结构通用图集

毕业实习任务书

一、 毕业实习性质
毕业实习是毕业设计之前时间认识上的准备，是毕业设计不可缺少的组成部分，也是整个教学实践的重要环节之一。其任务是对选定的毕业设计题目进行具体的、有针对性的参观、考察和收集资料。通过实习，对建筑规程的设计、施工的全过程有直观的了解，增加感性认识，为毕业设计奠定基础。

二、毕业实习的内容及基本要求
１．认真阅读毕业设计任务书，了解其内容及要求。
２．通过专题讲座、观看幻灯、录像、参观考察，了解建筑业在国民经济中的地位、作用和发展，了解建筑与环境的关系，现代化建筑发展的趋势。
３．认真阅读教学楼及其类似建筑的建筑、结构施工图：
熟悉图纸，了解施工图的组成，图纸内容及图纸编号。建筑方面，重点阅读总平面图，单体建筑的各层平面图、立面图和剖面图，楼梯，节点详图；结构方面，重点阅读基础及其详图，结构布置图，板、框架、楼梯等配筋图，以及节点详图。
４．参观正在建造和以建成的建筑物：
观察建筑物周围情况，如绿化、道路、出入口等。建筑形状及立面效果，装饰种类；柱网尺寸；门厅、办公室、会议室、收发室、卫生间等的布置；楼梯位置、踢段高度及宽度、楼梯坡度等；开间、进深尺寸，门的开启方向；水、暖、电等设施情况；结构形式和结构布置，节点构造，建筑物所处的地基土的土质条件及采用的基础形式；了解施工组织设计，施工技术和施工的主要环节，建筑机械的选择。
５．结构设计的步骤与程序；了解建筑结构设计软件的应用。

三、注意事项
１．服从毕业设计小组的统一安排和有关规定。
２．讲文明礼貌，遵守公共秩序，注意安全。
３．无特殊情况不许请假，所缺内容自己另找时间补上。

四、质量要求
１．将每天的实习内容记载在实习日记上，要求有必要的简图。
２．实习结束，必须拿出不少于２个建筑设计方案，包括总平面图、各层平面图、正立面图（单线图，比例1:200）。
３．实习结束，撰写实习报告。报告内容包括：对建筑业在我国国民经济中的地位和作用、建筑与环境的关系，现代化建筑发展的的认识和感想；综合运用所学知识，对所实习的内容进行分析（对自己认为有代表性的建筑找出其主要特点、优缺点）；总结自己是否完成规定的实习任务，是否达到基本要求；对即将开始的毕业设计的态度和要达到的标准。由打印机输出（B5纸）字数4000～5000（含图表）。

五、实习成绩评定
分优、良、中、及格和不及格，根据实习期间的表现、实习日记、实习报告等综合评定成绩（必要时结合答辩方式），成绩不合格不允许参加毕业设计。对未完成实习内容，日记、报告抄袭者，成绩为不及格。

六、实习安排
集中实习
时间
内 容
上午（8：00－11：30）
下午 （1：30－5：00）
周一
全体会议
讲座 收集资料
周二
建筑设计讲座
阅读建筑结构施工图
周三
结构设计讲座
阅读建筑结构施工图
周四
阅读施工图
阅读施工图
周五
现场参观（设计院）
现场参观
周六
小 结
2003年4月10日－6月1日（机动实习）
第一次
专题讲座
第二次
现场参观
第三次
专题讲座
第四次
现场参观
第五次
专题讲座
第六次
现场参观
第七次
专题讲座
第八次
现场参观
6月5日交实习日记实习报告
