光缆交接箱技术要求.pptx

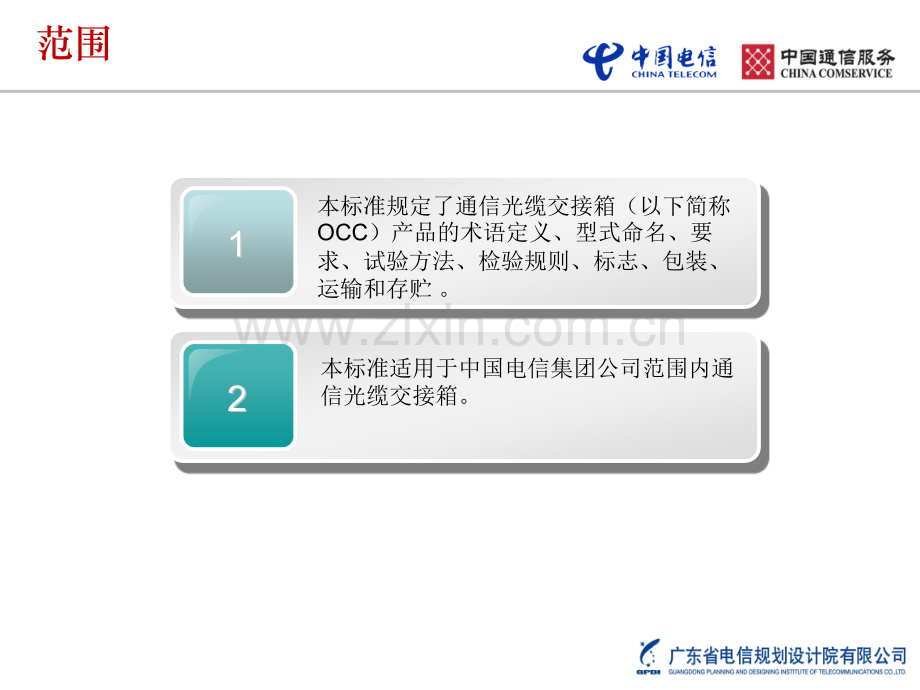

3 3术语和定义术语和定义 1 1范围范围2 2规范性引用文件规范性引用文件 5 5组成、型式及命名组成、型式及命名 4 4缩略语缩略语 7 7试验方法试验方法 6 6要求要求 9 9包装、运输和贮存包装、运输和贮存 8 8检验规则检验规则 范围1 1本标准规定了通信光缆交接箱（以下简称OCC）产品的术语定义、型式命名、要求、试验方法、检验规则、标志、包装、运输和存贮。2 2本标准适用于中国电信集团公司范围内通信光缆交接箱。3 3术语和定义术语和定义 1 1范围范围2 2规范性引用文件规范性引用文件 5 5组成、型式及命名组成、型式及命名 4 4缩略语缩略语 7 7试验方法试验方法 6 6要求要求 9 9包装、运输和贮存包装、运输和贮存 8 8检验规则检验规则 规范性引用文件规范性引用文件 下列文件中的条款通过本企业技术标准的引用而成为本企业技术标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T 2423.1-2008 电工电子产品环境试验 第2部分：试验方法 试验A：低温（idt IEC 60068-2-1：2007）GB/T 2423.2-2008 电工电子产品环境试验 第2部分：试验方法 试验B：（idt IEC 60068-2-2：高温2007）GB/T 2423.3-2006 电工电子产品环境试验 第2部分：试验方法 试验Cab：恒定湿热试验（idt IEC60068-2-78：2001）GB/T 2423.17-2008 电工电子产品环境试验 第2部分：试验方法 试验Ka 盐雾（idt IEC60068-2-11：1981）GB/T 2518-2008 连续热镀锌钢板及钢带 GB/T 2828.1-2003 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829-2002周期检验技术抽样程序及表（适用于对过程稳定性的实验）GB/T 3873-1983通信设备产品包装通用技术条件 GB 4208-2008外壳防护等级（IP代码）GB/T 5095.2-1997 电子设备用机电元件 基本试验规程及测量方法 第2部分：一般检查、电连续性和接触电阻测试、绝缘试验和电压应力试验 规范性引用文件规范性引用文件 GB/T 7424.1-2003 光缆总规范 第1部分 总则 GB/T 9286-1998色漆和清漆 漆膜的划格试验 GBT 12507.1-2000光纤光缆连接器 第1部分：总规范 GBT 15568-2008 通用型片状模塑料（SMC）SJ/T 11363-2006 电子信息产品中有毒有害物质的限量要求 SJ/T 11365-2006 电子信息产品中有毒有害物质的检测方法 YD/T 778-2006 光纤配线架 YD/T 988-2007 通信光缆交接箱 YD/T 1272.1-2003 光纤活动连接器 第1部分：LC型 YD/T 1272.3-2005 光纤活动连接器 第3部分：SC型 YD/T 2000.1-2009 平面光波导集成光路器件 第1部分：基于平面光波导（PLC）的光功率分路器 IEC 61300-3-15-2006 纤维光学互连器件和无源元件.基本试验和测量程序.第3-15部分：检验和测量.凸形抛光插针端面圆顶偏心度 IEC 61300-3-16-2004 纤维光学互连器件和无源元件.基本试验和测量程序.第3-16部分：检查和测量.插针球形抛光端面的曲率半径 IEC 61300-3-17-1999 光纤互联装置和无源部件.基本试验和测量步骤.第3-17部分：检查和测量.插针抛光角的端面角度 IEC 61300-3-23-1998 光纤互联装置和无源部件.基本试验和测量步骤.第3-23部分：试验和测量.相对于插针端面的光纤位置ITU-T G.652：2009 Characteristics of a single-mode optical fibre and cable3 3术语和定义术语和定义 1 1范围范围2 2规范性引用文件规范性引用文件 5 5组成、型式及命名组成、型式及命名 4 4缩略语缩略语 7 7试验方法试验方法 6 6要求要求 9 9包装、运输和贮存包装、运输和贮存 8 8检验规则检验规则 术语和定义术语和定义 下列术语和定义适用于本标准。1、通信光缆交接箱 Cross Connecting Cabinet for Communication Optical Cable（OCC）用于连接主干光缆、配线光缆及光分路器的接口设备。2、尾纤 pigtail 一根一端带有光纤活动连接器插头的光缆。3、跳纤 optical fiber jumper 一根两端都带有光纤活动连接器插头的光缆。4、适配器 adaptor 使插头与插头之间实现光学连接的器件。5、光纤连接分配装置 fiber connecting and distributing device 由适配器、适配器卡座、安装板或适配器及适配器安装板组装而成，供尾纤与跳线或两根跳线分别插入适配器外线侧和内线侧而完成活动连接的构件。6、光纤终接装置 fibre terminating device 供光缆纤芯线与尾纤接续并盘绕光纤的构件。7、光纤存储装置 fibre storing device 供富余尾纤或跳纤盘绕的构件。8、熔接保护套管 protector of optical connecting 对光纤熔接接头提供保护的材料或构件。3 3术语和定义术语和定义 1 1范围范围2 2规范性引用文件规范性引用文件 5 5组成、型式及命名组成、型式及命名 4 4缩略语缩略语 7 7试验方法试验方法 6 6要求要求 9 9包装、运输和贮存包装、运输和贮存 8 8检验规则检验规则 缩略语缩略语 丙烯腈-丁二烯-苯乙烯共聚物以太网无源光网络光纤到户光分配网络光分路器件片状模塑料Acrylonitrile Butadiene StyreneEthernet Passive Optical NetworkFiber To The HomeOptical Distribution NetworkOptical Branching DeviceSheet Moulding CompoundABSEPONFTTHODNOBDSMC3 3术语和定义术语和定义 1 1范围范围2 2规范性引用文件规范性引用文件 5 5组成、型式及命名组成、型式及命名 4 4缩略语缩略语 7 7试验方法试验方法 6 6要求要求 9 9包装、运输和贮存包装、运输和贮存 8 8检验规则检验规则 组成、型式及命名组成、型式及命名 1、组成 0CC由箱体、内部结构件与工作单元、光纤活动连接器及备附件等组成。2、型式 0CC可以落地、架空、壁挂安装。3、命名 0CC型号由中国电信企业标准标识、设备标识、特征位、场景位、型式位、规格位组成，如下所示：3 3术语和定义术语和定义 1 1范围范围2 2规范性引用文件规范性引用文件 5 5组成、型式及命名组成、型式及命名 4 4缩略语缩略语 7 7试验方法试验方法 6 6要求要求 9 9包装、运输和贮存包装、运输和贮存 8 8检验规则检验规则 要求要求 6.1 工作条件 OCC应能在表2规定的环境下可靠工作。表2 6.2 外观与结构 6.2.1 外形尺寸6.2.1.1 落地式交接箱箱体的外形尺寸一般不宜超过 2000mml500mm600mm(高宽深)。壁挂式交接箱箱体的外形尺寸一般不宜超过 1200mm900mm400mm(高宽深)。6.2.1.2 箱体外形尺寸的偏差不超过2mm；外表面对底部基准面的垂直度公差不大于 3mm。6.2.1.3 附录 B 和附录 D 中提供了符合中国电信集团公司使用要求的 OCC 外形尺寸的典型应用。6.2.2 标识和颜色6.2.2.1 OCC上应有标识，标明执行的标准号、产品型号、名称、商标、生产单位、出厂年月、机号。6.2.2.2 OCC箱体的正面左上部应有中国电信LOGO标志，并按中国电信商标同比例缩放，样式如图1所示：要求要求 6.2.2.3OCC的表面颜色应便于识别和标识，并与环境相协调。6.2.2.4箱内工作单元表面颜色应便于识别和区分，可以采用与周围环境景色相协调的颜色。6.2.3 箱体与结构件表面6.2.3.1箱体表面应平整光滑、颜色均匀，不存在机械划伤痕迹，箱体各部件不得有明显色差。6.2.3.2 采用涂覆处理的金属结构件，其涂层与基体应具有良好的附着力，附着力应不低于GB/T 9268标准表1的2级要求。6.2.3.3 表面电镀处理的金属结构件采用GB/T 2423.17标准的盐雾试验方法，经48h盐雾试验后，外观不得有肉眼可见的锈斑。6.2.4 装配要求 OCC应符合如下装配要求：6.2.4.1 所有结构件应安装牢固，不扭曲，金属件不得有毛刺。6.2.4.2 箱体非可卸式门开启角度不小于120，可卸式门开启角度不小于90。6.2.4.3 箱体密封条粘结应平整牢固，门锁启闭灵活可靠。6.2.4.4 光缆引入时其弯曲半径应大于光缆直径的20倍。6.2.4.5 光缆光纤在内部布放时，不论在何处转弯，其曲率半径应不小于30mm。6.2.4.6 双芯LC适配器的熔配一体化托盘外形尺寸为 300mm（不含导轨）27mm200mm（宽高深）SC适配器的熔配一体化托盘外形尺寸为 288mm（不含导轨）25mm180mm（宽高深）6.2.4.7 尾纤与跳纤的外径不应超过2mm，宜采用外径为2mm规格的尾纤与跳纤。6.2.4.8 OCC内应有明晰的线序示名标志。6.2.4.9 OCC内的连接器和光分路器应有商标或生产厂家的标记。6.2.4.10 OCC内应有便于操作、维护的标识和记录。要求要求 6.2.5 工作单元 交接箱的工作单元应采用模块化设计，其中包括光缆固定装置、接地装置、光分单元、主干熔接单元、配缆熔接单元等。6.3 功能要求 6.3.1 光缆的固定和保护功能 光缆引入OCC时，应有可靠的固定与保护装置，固定后的光缆金属拦潮层、铠装层及加强芯应可靠连接至高压防护接地装置，光缆开剥后应用塑料套管或螺旋管保护并固定引入光纤熔接装置。6.3.2 光缆纤芯的终接功能 OCC的光缆终接装置应便于光缆光纤与光缆光纤或尾纤的熔接、安装和维护等操作，同时应具备富余光缆光纤的储存空间。6.3.3 光纤熔接接头保护功能 光纤与光纤熔接后，接头部分应用熔接保护套管加以保护。6.3.4 调纤功能 通过跳纤和尾纤能迅速方便地调度光缆中光纤序号以及改变传输系统的路由，跳纤和尾纤长度应满足调纤操作要求。6.3.5 容量 无跳纤式OCC的容量以产品的最大“主干光纤容量/配缆光纤容量”表示，托盘式OCC的容量以产品的最大“适配器端子容量”表示，在产品型号里明示。光纤的终端、熔接、存储在满容量范围内应方便地成套配置。6.3.6 光纤分路功能 OCC应有安装光分路器的区域，实现点到多点的光纤分路功能。光分路器在满容量范围内应方便地成套配置。6.3.7 门锁6.3.8.1 OCC门锁应具为防盗结构，具有良好的抗破坏能力。6.3.8.2 门锁应具备门禁管理功能，实现可控制密码的开锁，对锁的开关信息可运用物联网技术进行计算机管控（可选）。要求要求 6.4高压防护性能6.4.1 接地装置结构6.4.1.1 保护接地处应有明显的接地标志。6.4.1.2 接地装置与光缆中金属加强芯及金属挡潮层、铠装层相连，接地线的截面积应不小于6mm。6.4.2 耐电压水平 接地装置与箱体及机架之间的耐电压不小于3000V(DC)，1min不击穿、无飞弧。6.4.3 绝缘电阻 4接地装置与箱体金工件之间的绝缘电阻应不小于210 M，试验电压为直流500V。6.5 材料与机械物理性能 6.5.1 材料6.5.1.1 非金属箱体采用的SMC材料应符合GBT 15568的要求，或者采用更好的耐侯性材料。室外型OCC宜采用非金属箱体。6.5.1.2 金属箱体材料应采用牌号为Q235-A或更好的金属材料，厚度不小于1.5mm。6.5.1.3 非金属构件应采用阻燃型ABS塑料或更好的塑料材料。6.5.1.4 OCC组成材料应符合SJ/T 11363-2006规定的均匀材料（EIP-A类）有毒有害物质含量的要求。6.5.1 机械物理性能6.5.2.1 箱体应具有良好的抗腐蚀耐老化和抗破坏性能，其物理、化学性能必须稳定，并与光缆护套和尾纤护套相容。6.5.2.2 箱体顶端表面应能承受不小于1000N的垂直压力，箱体门打开后，在门的最外端应能承受不小于200N的垂直压力。卸去载荷后，箱体应无破坏痕迹和永久变形。6.5.2.3 当有光缆引入时，光缆固定后应能承受不小于1000N的轴向拉力。经拉伸、扭转试验后检查光缆固定处，光缆应无任何松动、破坏现象。要求要求 6.6 密封性能 室外型交接箱箱体的防护性能应达到GB 4208-2008中IP65级要求。室内型交接箱箱体的防护性能应达到GB 4208-2008中IP30级要求。6.7 燃烧性能 设备内所有非金属材料结构件（含尾纤或跳纤）的燃烧性能应能符合YD/T 988-2007中规定的要求。6.8 运输试验要求 包装合格的产品应能承受GB/T 3873-1993中“A10 公路运输”或振动替代法试验要求，试验结束后产品外观应完好无损，各部件、紧固件不松动，箱体门启闭自如，门锁灵活可靠，插入损耗、回波损耗应符合本标准规定的要求。6.9 光纤活动连接器技术指标 按照Q/CT XXXXX-XXXX SC/LC型适配器及单模光跳纤的要求3 3术语和定义术语和定义 1 1范围范围2 2规范性引用文件规范性引用文件 5 5组成、型式及命名组成、型式及命名 4 4缩略语缩略语 7 7试验方法试验方法 6 6要求要求 9 9包装、运输和贮存包装、运输和贮存 8 8检验规则检验规则 试验方法试验方法 参照YD/T 988-2007通信光缆交接箱第6章试验方法的规定。3 3术语和定义术语和定义 1 1范围范围2 2规范性引用文件规范性引用文件 5 5组成、型式及命名组成、型式及命名 4 4缩略语缩略语 7 7试验方法试验方法 6 6要求要求 9 9包装、运输和贮存包装、运输和贮存 8 8检验规则检验规则 检验规则检验规则 参照YD/T 988-2007通信光缆交接箱第7章检验规则的规定。3 3术语和定义术语和定义 1 1范围范围2 2规范性引用文件规范性引用文件 5 5组成、型式及命名组成、型式及命名 4 4缩略语缩略语 7 7试验方法试验方法 6 6要求要求 9 9包装、运输和贮存包装、运输和贮存 8 8检验规则检验规则 包装、运输和贮存包装、运输和贮存9.1 包装9.1.1 OCC 应包装出厂，包装要求及包装箱面标志应符合 GBT 3873 中的规定。9.1.2 包装箱内除产品外，还应装入以下物品和有关文件，文件可用塑料袋或纸袋封装：a）备附件及专用工具；b）产品使用说明书；c）产品合格证；d）装箱清单。9.2 运输 设备产品包装后，可用汽车、火车、轮船、飞机等运输，在运输中应避免碰撞、跌落、雨雪的直接淋袭和日光暴晒。9.3 贮存 设备产品应贮存在通风良好、干燥的仓库中，其周围不应有腐蚀性气体存在，贮存温度为-25+55。Thank You
