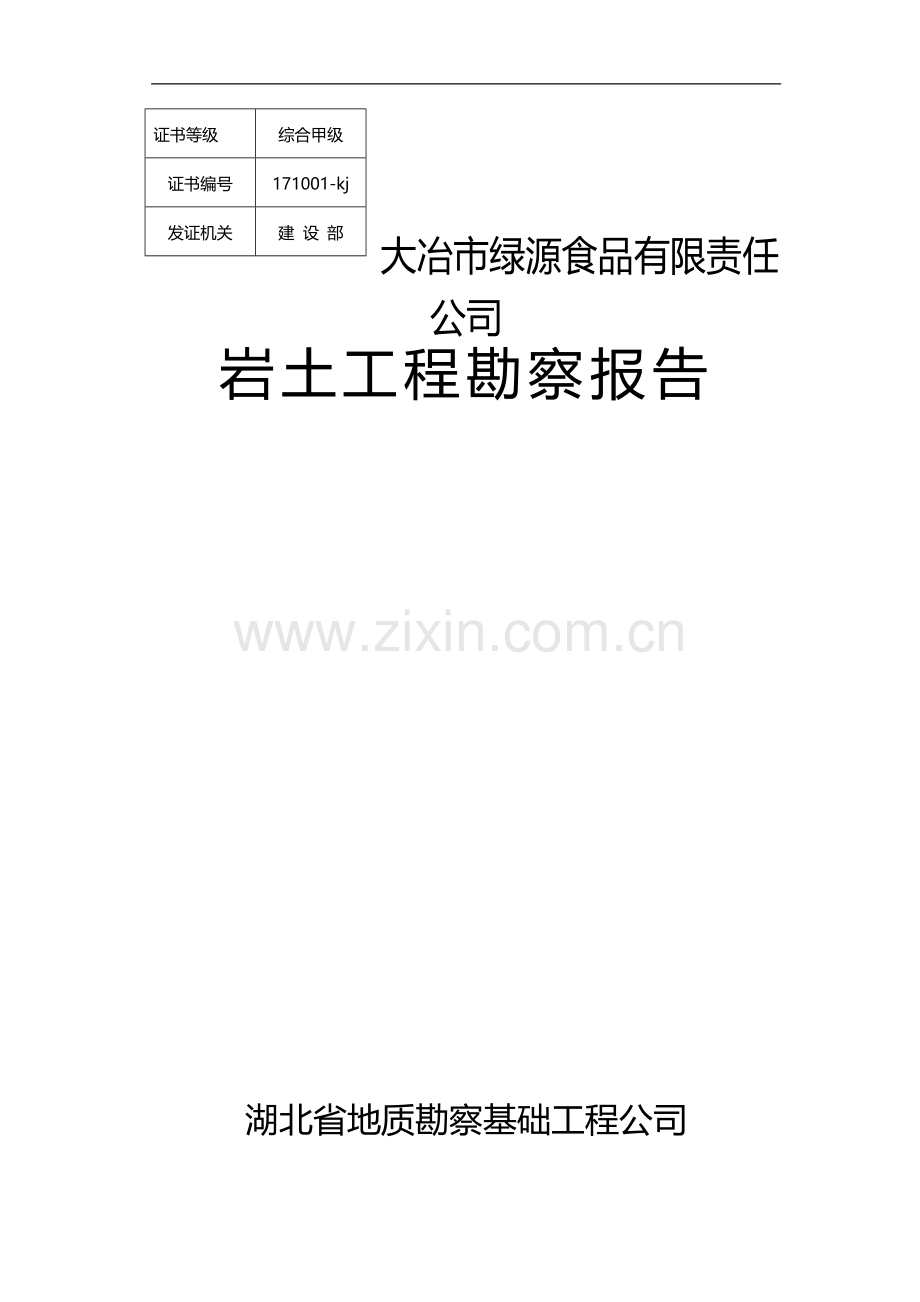

大冶市绿源食品有限责任公司
岩土工程勘察报告

湖北省地质勘察基础工程公司

工程名称：大冶市绿源食品有限责任公司
勘察编号：2014-
勘察阶段：详 勘
项目负责：纪大旺
现场技术：纪大旺
报告编制：胡大锋
审 核：董留柱
审 定：杜喜元
总工程师：杜喜元
经 理：王作华

湖北省地质勘察基础工程公司
二0一四年九月

目 录

１、前言
2、场区地形、地貌及地质构造
3、场区岩土的构成及特征
4、场区岩土物理力学性质
5、场区地下水条件
6、场区地层的地震效应
7、岩土参数的统计、分析和选用
8、岩土工程分析和评价
9、基础选型及施工建议
10、结论与建议
11、说明
12、附图、表

１ 前言
大冶市绿源食品有限责任公司拟在大冶市金牛镇旁建一厂房，拟建建筑物规划总用地面积为38720.71m2,总建筑面积48970.04m2，包括办公楼（1栋）、食堂及倒班房（1栋）、加工车间及厂房（8栋）等建筑，容积率1.26，建筑密度38.31%。 各建筑物特征见下表：
建筑物名称
层数
结构型式
地面设计高程（m）
基础埋深（m）
中柱荷重（KN）
边柱荷重（KN）
办公楼
2～6F
框架
41.20
2.00
680
350
食堂及倒班房
2～6F
框架
41.20
2.00
1300
700
加工车间
4F
钢结构
37.80
0.80
300
150
厂房
3F
钢结构
37.80～39.70
0.80
280
140
拟建物重要性等级为二级，地基等级为二级，场地等级为二级，勘察等级为乙级，勘察阶段为详勘。由湖北佳境建筑设计有限公司设计，拟采用桩基础型式，受大冶市绿源食品有限责任公司的委托，湖北省地质勘察基础工程公司承担了上述拟建物的岩土工程详勘任务。
1.1勘察目的任务和要求
1.1.1搜集附有坐标和地形的建筑总平面图，场区的地面标高，建筑物的性质、规模、荷载、结构特点，基础形式、埋深，地基允许变形等资料；
1.1.2查明不良地质作用的类型、成因，分布范围、发展趋势和危害程度，提出整治方案的建议；
1.1.3查明建筑范围内岩土层的类型、深度、分布工程特性，分析和评价地基稳定性、均匀性和承载力；
1.1.4对需进行沉降计算的建筑物，提供地基变形计算参数，预测建筑物的变形特征；
1.1.5查明埋藏的河道、沟浜、墓穴、防空洞、孤石等对工程不利的埋藏物；
1.1.6查明地下水的埋藏条件，提供地下水位及其变化幅度；判定水和土对建筑材料的腐蚀性；
1.1.7建筑物周邻与之可能有相互影响的工程设施及工程活动情况；
1.1.8对可采用的地基基础设计进行论证分析，提出适用的、合理方案建议，并提出设计和施工中应注意的问题；
1.2勘察工作依据
1.2.1《岩土工程勘察规范》(GB50021-2001,2009年版)；
1.2.2《建筑地基基础设计规范》(GB50007-2011)；
1.2.3《建筑抗震设计规范》(GB50011-2010)；
1.2.4《建筑桩基技术规范》（JGJ94-2008）；
1.2.5《岩土工程勘察工作规程》(DB42/169-2003)；
1.2.6《建筑地基基础技术规范》(DB42/242-2014)；
1.2.7《建筑工程抗震设防分类标准》（GB50223-2008）；
1.2.8勘察委托书及建设单位提供的建筑物平面图。
1.3勘察方法和完成工作量
本次勘察采用钻探取芯分层鉴定、标准贯入试验及室内岩土试验相结合的勘探方法，对拟建场地下伏岩土层进行综合分析评价。我公司根据建设方工期要求，组织GY-1型工程钻机3台，于2014年8月15日至8月25日完成野外勘探工作，共完成钻孔65个，总进尺824.80m，采取原状土样28件，岩样32组，水样2组，标准贯入试验47次，完成工作量见下表：
勘探点主要数一览表 表1
孔号
高程
（m）
坐 标
孔深
（m）
取样（组、件）
标贯
（次）
水位
埋深
（m）
X
Y
土样
岩样
水样
ZK1
41.20

16.50
1
1

2
0.40
ZK2
41.25

14.60

3
0.60
ZK3
41.19

14.80

1
0.50
ZK4
41.22

14.60

2
0.60
ZK5
41.18

16.00
1
1

0.60
ZK6
41.19

14.00

2
0.60
ZK7
41.22

15.60
1
1

1.00
ZK8
41.16

13.00

1
1.10
ZK9
41.20

14.30
1
1

0.20
ZK10
41.19

13.60

1
1.60
ZK11
41.16

15.20
1
1

1.10
ZK12
41.20

12.60
1
1

1.00
ZK13
39.76

12.00
1
1

1
0.80
ZK14
39.70

12.00

1
0.90
ZK15
39.75

14.30
1
1

1.40
ZK16
39.77

14.10

1
1.00
ZK17
39.80

14.60
1
1
1

1.20
ZK18
39.75

12.60

2
1.60
ZK19
39.74

14.80
1
1

0.80
ZK20
39.78

12.50

1
0.60
ZK21
39.70

13.60

1
0.30
ZK22
39.74

14.80

1
1
3.20
ZK23
39.75

12.60

1
1.20
ZK24
39.67

13.90
1
1

0.70
ZK25
39.74

12.60

2
0.60
ZK26
39.74

12.60

2
0.80
ZK27
39.71

14.90
1
1

1.00
ZK28
39.68

14.60
1
1

0.80
ZK29
39.74

14.70
1
1

1.40
ZK30
39.71

12.00

1
1.90
ZK31
39.74

10.50

1
1.70
ZK32
39.71

12.60
1
1

0.60
ZK33
39.71

12.90
1
1

2.00
ZK34
39.73

12.00

1
0.70
ZK35
37.86

13.80
1
1

0.50
ZK36
37.88

12.00

2
0.80
ZK37
37.81

12.00
1
1

2.60
ZK38
37.82

13.00

2
1.50
ZK39
37.86

14.00
1
1

1.70
ZK40
37.88

9.50

1
2.50
ZK41
37.80

9.80

1
0.50
ZK42
37.82

10.50

2
0.50
ZK43
37.81

13.00
1
1

1.80
ZK44
37.85

11.80
1
1

0.70
ZK45
37.84

12.30
1
1
1

0.70
ZK46
37.86

11.50

1
1.00
ZK47
37.86

9.00

1
1.30
ZK48
37.81

12.00
1
1

0.00　
ZK49
37.80

12.00
1
1

0.10
ZK50
37.82

9.00

0.00
ZK51
37.82

10.00

1.00
ZK52
37.81

12.00
1
1

0.30
ZK53
37.78

11.00

1
0.90
ZK54
37.89

11.00
1
1

1.20
ZK55
37.89

12.00
1
1

0.30
ZK56
37.80

12.60
1
1

1.70
ZK57
37.80

13.00
1
1

1.80
ZK58
37.79

11.00

1
0.60
ZK59
37.78

10.60

1
2.50
ZK60
37.86

10.60

2.40
ZK61
37.85

10.30
1
1

0.70
ZK62
37.80

12.50

1

2.40
ZK63
37.81

12.00

1

1.60
ZK64
37.85

10.00

1
0.50
ZK65
41.26

15.00
1
1

0.00　
合计

824.80
28
32
2
47

注：高程为1985年国家高程基准，坐标系统为北京坐标系，引测点为大金路Z3点，其高程为37.10m，x=3321641.095，y=558335.196；x=3321632.596，y=558231.575。
1.4勘察钻孔孔位布设及施测
勘察孔位据国家《岩土工程勘察规范》(GB50021-2001，2009年版)，要求依拟建物平面尺寸，主要沿建筑物边线布设，全站仪施测，测量精度满足规范要求。
2 场区地形、地貌及地质构造
2.1场区地理位置及交通
该场地位于大冶市金牛镇，北面为大金路，各种施工车辆均可到达施工现场，交通十分便利。
2.2场区地形、地貌
该场区为冲沟地貌单元，原场地为农田，经改造回填后，作为建设用地，勘察期间场地高程为37.78～41.25m，较为平坦，设计地面±0.00高程见前言。
2.3场区地质构造
根据区域地质资料、黄石地区构造纲要图及野外踏勘，地表无岩层出露，下伏岩层时代为三叠系泥质砂岩（T2+3pq），断裂构造及岩溶不发育，场地位于区域性稳定地块范围内，属于6度地震设防区；场地及周边未发现新构造活动遗迹及活动性断层、发震断裂等。
3 场区岩土的构成及特征
3.1岩土构成
根据勘察资料得知，场地上部土层由素填土、淤泥质土（局部）及粉质粘土组成，呈层状或似层状分布，下部岩层为三叠系泥质砂岩（T2+3pq），岩层倾角约30～40°。
3.2岩土工程特征
据钻探资料揭露，该场地岩土可分为5层，现自上而下分述如下：
第①层：素填土（Qpf）
属近期回填，杂色，稍湿，未完成自重固结，成份为粉质粘土、风化岩块等，属平整场地时的堆积物。分布于场区绝大部分地段，层厚0.00～2.80m。
第②层：淤泥质土（Q4l）
灰～深灰色，很湿，含腐植质，略具腐臭味，软～流塑状，该层分布于场区局部地段（ZK22、ZK43孔附近），据标准贯入试验可知，该层属高压缩性土，层厚0.00～1.90m，层顶埋深2.00～3.40m。
第③层：粉质粘土（Q4dl+el）
黄褐色，下部紫红色，稍湿，硬塑，局部较湿，可塑，含少量褐黑色铁锰结核及灰白色高岭土团块，压缩系数0.14～0.40MPa-1，平均值为0.22MPa-1，属中等压缩性土，分布于全场区，层厚2.20～8.60m，层顶埋深0.00～5.00m，fak值取180KPa。
第④层：强风化泥质砂岩（T2+3pq）
以褐红色为主，局部灰色，风化物部分呈泥砂状，含有未全风化的岩块，岩块裂隙发育，泥砂质充填，部分手可折断，部分锤击方碎，风化程度，风化厚度不均，该层分布于全场区，属中偏低压缩性土，fak值取350KPa，层厚0.50～2.50m，层顶埋深3.10～9.20m。
第⑤层：中风化泥质砂岩层（T2+3pq）
紫红～浅灰色，芯样较完整性，呈长、短柱状，少量为碎块状，裂隙较发育，泥砂质充填，主要矿物成份为石英及粘土矿物，中厚层状，RQD平均值约为75%，芯样采取率平均值约85%，，泥质结构，块状构造，该层层顶埋深4.20～11.40m，岩层倾角30～40度，岩石单轴天然抗压强度标准值frk为9.30～14.30MPa，属软岩，较完整，岩体基本质量等级为Ⅳ级，本次勘察揭露该层最大厚度为8.10m。
4 场区岩土物理力学性质
4.1各种岩土参数统计表
本次勘察所采取岩土样品，均送至试验室进行测试分析，通过对土工试验结果、现场标准贯入试验数据进行统计分析，各岩土层物理力学性质详见下表：
土的主要物理力学性质统计表 表2
地
层
编
号
岩土
名称
项

目
含
水
量
ω%
含
水
比
aw%
重
度
r
KN/m3
孔
隙
比
e
液

限
ωL
塑

限
ωP
塑性

指数
Ip
液性

指数
IL
压缩
系数
a1-2
MPa
压缩
模量
Es
MPa
直接快剪
内聚
力
C
KPa
内摩
擦角
φ
度
③
粉质粘土
n
28
28
28
28
28
28
28
28
28
28
18
18
max
31.3
0.71
19.9
0.931
39.1
24.0
17.0
0.25
0.40
11.7
35
17
min
20.9
0.61
18.2
0.631
31.6
18.0
13.0
0.12
0.14
5.3
25
10
μ
24.1
0.67
19.2
0.730
35.5
21.0
15.0
0.21
0.24
7.6
31
13.6
σ
3.30
0.03
0.38
0.06
2.20
1.56
1.07
0.04
0.05
1.4
2.96
2.04
δ
0.14
0.04
0.02
0.08
0.06
0.07
0.07
0.19
0.21
0.18
0.10
0.15
ψ

0.96
0.94
标准值
30
13
标准贯入试验锤击数统计表 表3
地层
编号
岩土名称
试验
次数
n
基本值
标准差
σ
变异
系数
δ
统计修正系数
Ψ
标准值
N
（击）
max
min
μ
②
淤泥质土
2
2
2
2

2
③
粉质粘土
33
13
11
12.1
0.77
0.06
0.98
11.8
④
强风化泥质砂岩
12
39
36
37.8
0.97
0.03
0.98
37.0

注：因第②层局部分布，试验次数较少，标准值取小质的平均值。
岩石天然单轴抗压强度指标统计表 表4
地层
编号
岩 土 名 称
试验
次数
n
基本值
标准差
σ
变异
系数
δ
统计修正系数
ψ
标准值
MPa
max
min
μ
⑤
中风化泥质砂岩
32
14.3
9.3
11.9
1.35
0.11
0.97
11.5
4.2各岩土层承载力特征值及压缩模量综合成果表
表5
地层
编号
岩土名称
土工试验
标准贯入
建议值
fak
(KPa)
Es
(MPa)
N
（击）
fak
(KPa)
Es
(MPa)
fak
(KPa)
Es
(MPa)
E0
(MPa)
③
粉质粘土
180
8
11.8
180
11
180
9
16
④
强风化泥质砂岩

37.0
350

350

42
⑤
中风化泥质砂岩
frk= 11.5MPa, fa= 1800KPa
注：折减系数取0.17
5 场区地下水条件
5.1地下水类型、埋藏补给条件
该场地第①层填土地下水类型为上层滞水，主要由大气降水补给；第②、③层地下水类型为孔隙水，主要由上层滞水补给；第④、⑤层含裂隙水，主要受区域补给。
5.2地层透水性、地下水位及水位变幅
场地上部第①层土为透水层；第②、③层透水性很弱，可视为相对隔水层；第④、⑤层透水性相对上层透水性较强。
勘察期间测得上层滞水稳定水位埋深1.00～4.00m，赋存于填土层中，水位变化幅度为0.50～1.00m。
5.3地下水和土对建筑材料的腐蚀性
根据ZK22、ZK45孔中采取的水样化验分析结果，侵蚀性二氧化碳的含量为0.00-2.20mg/L，属强透水层中的地下水（第①层素填土），结合《岩土工程勘察规范》（GB50021-2001，2009年版）综合判定；地下水和土对混凝土具微腐蚀性，对混凝土结构中的钢筋具微腐蚀性，据调查，附近无污染源，地下水和土不具备受污染条件，与上述判定结果相符。
6 场区地层的地震效应
6.1地震烈度
根据《建筑抗震设计规范》(GB50011-2010)附录A，大冶市地震基本烈度为6度，地震分组为第一组，设计基本地震加速度值为0.05g，地震特征周期为0.35s。
6.2场地土类型及类别
根据《岩土工程勘察工作规程》（DB42/169-2003）附录J估算场地等效剪切波速，波速值为174～240m/s，平均值为217m/s，覆盖层厚度值为5.40～11.00m，在3～50米之间，根据《建筑抗震设计规范》（GB50011-2010）表4.1.6判定：场地类别为Ⅱ类。

等效剪切波速估算表 表6
层号

层厚

孔号
①
②
③
④
∑ti

(s)
∑di

(m)
单孔等效
剪切波速
Vse
(m/s)
场地
土
类型
场地

类别
140
130
230
350
ZK1
0.60
0.00
7.90
2.50
0.0458
11.00
240
中软
Ⅱ
ZK5
0.80
0.00
8.20
1.70
0.0462
10.70
232
中软
Ⅱ
ZK7
1.20
0.00
7.70
1.10
0.0452
10.00
221
中软
Ⅱ
ZK13
1.00
0.00
5.00
2.50
0.0360
8.50
236
中软
Ⅱ
ZK19
1.00
0.00
7.80
1.30
0.0448
10.10
225
中软
Ⅱ
ZK22
3.40
1.60
2.50
1.50
0.0517
9.00
174
中软
Ⅱ
ZK25
0.80
0.00
6.30
2.40
0.0400
8.70
218
中软
Ⅱ
ZK30
2.10
0.00
4.40
2.00
0.0398
8.50
214
中软
Ⅱ
ZK34
0.90
0.00
4.90
1.00
0.0306
6.80
222
中软
Ⅱ
ZK35
0.70
0.00
5.30
2.30
0.0346
8.30
240
中软
Ⅱ
ZK39
1.90
0.00
4.40
2.10
0.0387
8.40
217
中软
Ⅱ
ZK41
0.70
0.00
3.90
1.20
0.0254
5.80
228
中软
Ⅱ
ZK43
2.00
1.90
2.50
1.10
0.0429
7.50
175
中软
Ⅱ
ZK51
1.20
0.00
3.50
1.10
0.0269
5.80
216
中软
Ⅱ
ZK53
1.10
0.00
3.90
1.90
0.0302
6.90
228
中软
Ⅱ
ZK55
0.50
0.00
4.90
1.00
0.0277
6.40
231
中软
Ⅱ
ZK59
2.70
0.00
2.80
1.40
0.0355
6.90
194
中软
Ⅱ
ZK63
1.80
0.00
2.60
1.00
0.0270
5.40
200
中软
Ⅱ

注：Vse=∑d0/∑ti=217m/s
6.3液化土层的判别
拟建场地地震基本烈度为6度，也无液化地层，可不进行砂土液化判别。
6.4建筑场地抗震地段判别
经区域调查及本次勘察表明，该场地未发现活动断裂、滑坡及采空区等不良地质现象，岩土地震稳定性较好，该拟建场地为可进行建设的一般地段。
6.5拟建物按《建筑工程抗震设防分类标准》（GB50223-2008）的要求，应按标准设防类(丙类)进行抗震设防设计，即按大冶市抗震设防烈度确定其抗震措施和地震作用。
7 岩土参数的统计、分析和选用
7.1岩土参数可靠及适用性评价
7.1.1岩土样采集数量及送检
岩石样：本次勘察岩样采用91mm合金及金刚石钻头钻进取样，样品直径及长度均满足室内加工要求，样品数量大于6组，取样平面及垂直位置均按规范要求及勘察方案采取，及时密封包装；岩石样品具代表性及可靠性，满足规范要求。
土样：各层土样均按规范要求采取原状土样，样品等级为Ⅰ～Ⅱ级，样品采取后及时密封，定期分批送检，样品质量可靠。
7.1.2岩土参数适用性
本报告对土层参数采用室内土工试验、标贯试验、动力触探试验，并结合土层成因特点，查表综合取值，岩石样按样品单轴抗压强度数据进行标准化修正后剔除异常值，然后进行统计计算，按《岩土工程勘察工作规程》（DB42/169-2003）的相关表格查表，给出了岩石的承载力特征值，其参数均结合地区经验综合取值，参数可靠适用。
该场地岩土样试验数据、标准贯入试验、动力触探试验锤击数，均按分层进行统计，统计时对各岩土层数据采用三倍均方差的方法进行异常数据的取舍，再按《岩土工程勘察工作规程》（DB42/169-2003）中统计修正公式进行修正，查表综合取值；其中第①、②层土无建筑意义，未给值，第③层据样品土工试验结果及标准贯入试验锤击数结合成因查表取值；第④层据标准贯入试验锤击数结合成因结合地区经验取值，第⑤层按岩石单轴极限抗压强度统计计算取值。
8 岩土工程分析和评价
8.1地基土均匀性评价
第①层素填土，厚度变化大，均匀性很差；第②层淤泥质土层，局部分布，均匀性很差；第③、④、⑤层厚度变化较大，均匀性相对较差。
8.2地基的均匀性评价
倒班房为均匀地基，办公楼为均匀性地基，生产车间部分地段岩土层的底面起伏坡度>10%，属不均匀地基。
8.3各岩土层工程性能评价
第①层：素填土，呈松散状，均匀性差，属近期回填，未完成自重固结，不具建筑意义；
第②层淤泥质土，呈软～流塑状态，承载力低，压缩性高，未经处理，不宜利用。
第③层粉质粘土层，分布较均匀，有一定的承载力，可作为部分拟建物基础持力层。
第④层强风化泥质砂岩层，分布广，承载力较高，可做为部分拟建物基础持力层。
第⑤层中风化泥质砂岩层，分布广，承载力高，是拟建物理想的基础持力层。
8.4场地稳定性、适宜性评价
拟建场地无滑坡、崩塌、采空区及地面沉降等不良地质现象，场地稳定性较好，拟建场地适宜建筑。
9 基础选型及施工建议
9.1基础选型
根据岩土工程勘察委托书中拟建筑物的设计高程及荷载情况，结合场区内的岩土工程地质条件，考虑到上部填土层及淤泥质土层的不利影响；因第③层土厚度变化大、土层本身的不均匀性，可能引起建筑物的不均匀沉降；且该层埋深较大，利用不经济，难度很大，建议倒班房及办公楼的基础慎用浅基础，采用桩基础，以第⑤层泥质砂岩中风化层作桩基础持力层（因为第③、④层埋深较大，承载力较低，以此作桩端持力层既不经济又不安全），生产车间采用墩基础，以第③层粉质粘土层作基础持力层。
根据场地地层特点及荷载情况和类似地质条件基础施工经验，采用深基础基础时，据鄂建文【2011】152号文，本报告建议基础型式采用人工挖孔桩时，确保填土加上耕土的厚度小于3.00米，且采用混凝土护壁，护壁混凝土强度等级不应低于C20，桩径不小于1.0m，施工前将相关方案报专家论证，否则采用冲孔灌注桩。
9.2成桩可能性及对周边环境的影响
根据拟建场地周边工地的施工经验，在本场地内采用人工挖孔灌注桩是可行的，有成功经验；且挖出的渣土可以就地回填或外运，对不会对周边环境产生污染，另外，采用人工挖孔桩，成孔及成桩质量容易控制。设计参数见下表： 设 计 参 数 表 表7
层号
岩土名称
承载力特征值(KPa)
人工挖孔桩
钻（冲）孔桩
qsia
（KPa）
qpa
（KPa）
qsia
（KPa）
qpa
（KPa）
③
粉质粘土
180

40

④
强风化泥质砂岩
350

50

⑤
中风化泥质砂岩
1800

2000

2000
9.3人工挖孔桩单桩承载力估算
根据《建筑地基基础技术规范》（DBD42/242-2003）中10.3.3-1式Ra= qpa*Ap + UpΣqsia*Li(10.3.3-1)（冲孔灌注桩可采用此式），单桩承载力估算见下表
桩径
承载力Ra（KN）
Φ1.0m（或扩底）

Φ1.2m（或扩底）

备 注
⑤中风化泥质砂岩
1500
2260
设计时应考虑填土及耕土的负摩阻力，本计算未考虑侧阻力
注：负摩阻力系数取0.35，桩长可取7.0～16.0m。
10 结论与建议
10.1拟建筑物主要为一般建筑，场地等级为二级，岩土工程勘察等级为乙级，岩石为软岩，岩体基本质量等级为Ⅳ级。
10.2该场地土为中软场地土，场地类别为Ⅱ类，大冶市地震基本烈度为6度，设计地震基本加速值为0.05g，特征周期值为0.35s，不考虑地震液化；
10.3本报告提供设计数据，可供设计选用，建议倒班房及办公楼的基础慎用浅基础，采用桩基础，以第⑤层中风化泥质砂岩做桩基础持力层，生产车间采用墩基础，以第③层粉质粘土层作基础持力层，加强持力层检验。
10.4地下水和土对混凝土具微腐蚀性，对混凝土中钢筋具微腐蚀性。
10.5场地上部填土层为新近回填，未完成自重固结，桩基设计时，应考虑填土（填土容重据地方经验为18KN/m3）及耕土固结时引起的下拉荷载（负摩阻力），负摩阻力系数取0.35。
10.6 按有关规范要求及大冶市类似工程施工经验，建议进行施工勘察，查明桩端持力层一定深度范围内是否存在裂隙破碎带、软弱夹层等不良地质现象，在工程桩施工前，先施工试桩，未取得成孔（桩）经验及承载力相关数据，不应进行工程桩施工，在同一条件下的试桩数量不宜少于总桩数的1%，且不应少于3根，桩基施工完毕后，必须进行桩身完整性（低应变）检验（100%）。
11 说明
11.1岩土化验、水质化验及土壤易溶盐分析结果由本公司岩土试验检测中心公司提供。
11.2平面图的高程为1985年国家高程基准，北京坐标系统。
11.3本次勘察所有钻孔均按有关要求进行了封堵。
11.4勘察单位对原始资料的真实性和报告的准确性负责。
12 附图、表
12.1拟建物详细规划图 1张
12.2钻孔布置平面图 1张
12.3工程地质剖面图 25张
12.4钻孔柱状图 20张
12.5土工试验成果汇总表 2张
12.6岩石单轴抗压强度试验报告 2张
12.7水质化验单 1张
12.8 土壤易溶盐分析报告 1张
12.9勘察委托书 1张
