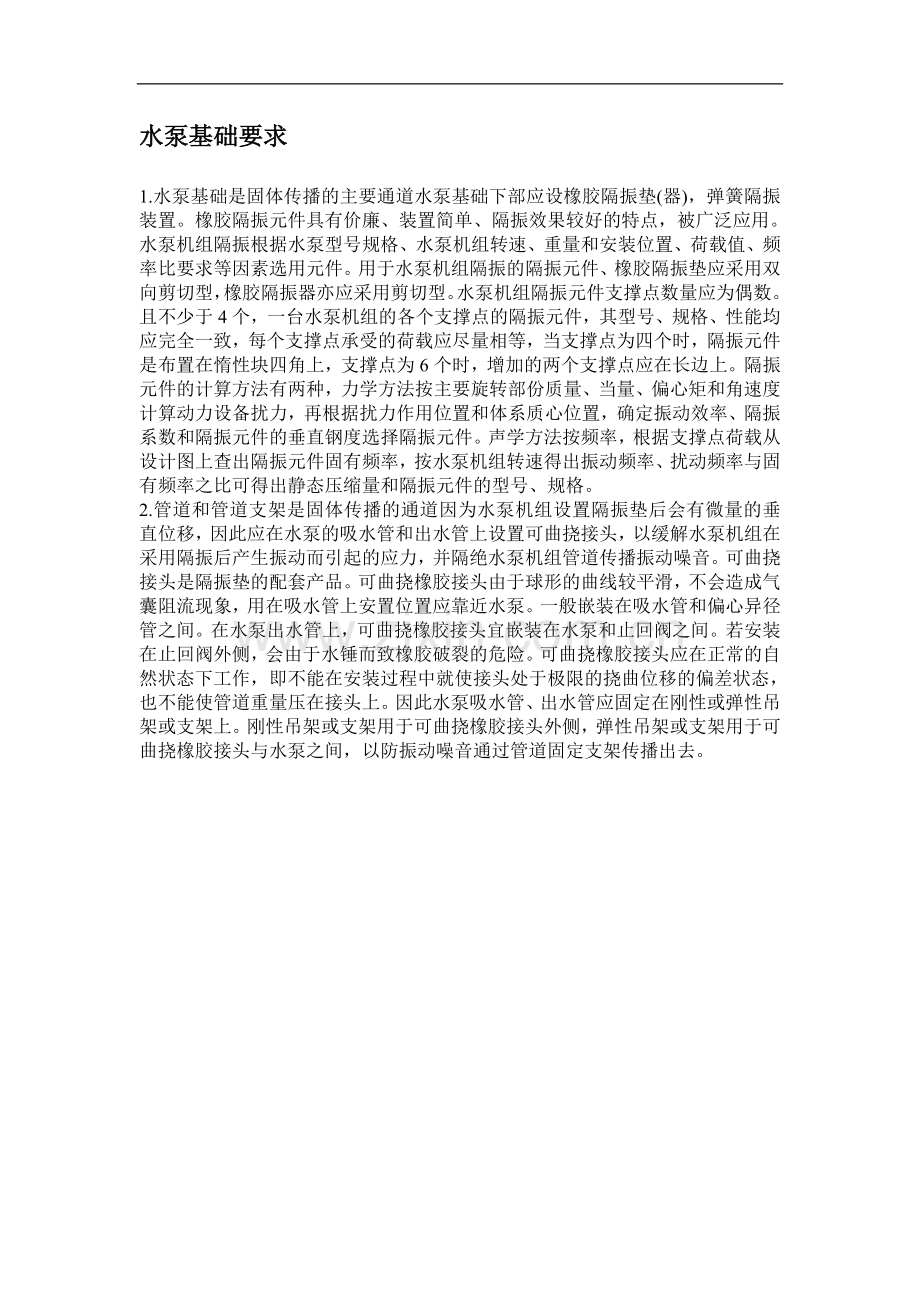

水泵基础要求

1.水泵基础是固体传播的主要通道水泵基础下部应设橡胶隔振垫(器)，弹簧隔振装置。橡胶隔振元件具有价廉、装置简单、隔振效果较好的特点，被广泛应用。
水泵机组隔振根据水泵型号规格、水泵机组转速、重量和安装位置、荷载值、频率比要求等因素选用元件。用于水泵机组隔振的隔振元件、橡胶隔振垫应采用双向剪切型，橡胶隔振器亦应采用剪切型。水泵机组隔振元件支撑点数量应为偶数。且不少于4个，一台水泵机组的各个支撑点的隔振元件，其型号、规格、性能均应完全一致，每个支撑点承受的荷载应尽量相等，当支撑点为四个时，隔振元件是布置在惰性块四角上，支撑点为6个时，增加的两个支撑点应在长边上。隔振元件的计算方法有两种，力学方法按主要旋转部份质量、当量、偏心矩和角速度计算动力设备扰力，再根据扰力作用位置和体系质心位置，确定振动效率、隔振系数和隔振元件的垂直钢度选择隔振元件。声学方法按频率，根据支撑点荷载从设计图上查出隔振元件固有频率，按水泵机组转速得出振动频率、扰动频率与固有频率之比可得出静态压缩量和隔振元件的型号、规格。
2.管道和管道支架是固体传播的通道因为水泵机组设置隔振垫后会有微量的垂直位移，因此应在水泵的吸水管和出水管上设置可曲挠接头，以缓解水泵机组在采用隔振后产生振动而引起的应力，并隔绝水泵机组管道传播振动噪音。可曲挠接头是隔振垫的配套产品。可曲挠橡胶接头由于球形的曲线较平滑，不会造成气囊阻流现象，用在吸水管上安置位置应靠近水泵。一般嵌装在吸水管和偏心异径管之间。在水泵出水管上，可曲挠橡胶接头宜嵌装在水泵和止回阀之间。若安装在止回阀外侧，会由于水锤而致橡胶破裂的危险。可曲挠橡胶接头应在正常的自然状态下工作，即不能在安装过程中就使接头处于极限的挠曲位移的偏差状态，也不能使管道重量压在接头上。因此水泵吸水管、出水管应固定在刚性或弹性吊架或支架上。刚性吊架或支架用于可曲挠橡胶接头外侧，弹性吊架或支架用于可曲挠橡胶接头与水泵之间，以防振动噪音通过管道固定支架传播出去。

RO1-RO2水泵电机处理方案实施说明：
因电机与电机安装板在牢固固定时发生共振，根据测试结果数据分析提出以下处理方案：
在电机与电机安装板之间加上20mm厚的橡胶隔振垫，从而消除共振现象。
施工方法：
1、 将电机安装板下水泥踢掉，用气切割开电机安装板向下移动20mm找平并焊接牢固；
2、 把减振垫满平铺在电机座下，安装找正；

方案图例说明：

大连石化中水公司领导：
关于RO1、RO2水泵电机振动问题的几点意见分析。

水泵振动的常见原因分析
0j3Xo7R;导致机组和泵房建筑物产生振动的原因较多，有些因素之间既有联系又相互作
用，概括起来主要有以下四个方面的原因。
1、电气方面、 电机是机组的主要设备，电机内部磁力不平衡和其它电气系统的失调，常引起振动和噪音。如异步电动机在运行中，由定转子齿谐波磁通相互作用而产生的定转子间径向交变磁拉力，或大型同步电机在运行中，定转子磁力中心不一致或各个方向上气隙差超过允许偏差值等，都可能引起电机周期性振动并发出噪音。
2、机械方面、电机和水泵转动部件质量不平衡、粗制滥造、安装质量不良、机组轴线不对称、摆度超过允许值，零部件的机械强度和刚度较差、轴承和密封部件磨损破坏，以及水泵临界转速出现与机组固有频率一直引起的共振等，都会产生强烈的振动和噪音。D#I@3w4b5E
3、水力方面、 水泵进口流速和压力分布不均匀，泵进出口工作液体的压力脉动、液体绕流、偏流和脱流，非定额工况以及各种原因引起的水泵汽蚀等，都是常见的引起泵机组振动的原因。水泵启动和停机、阀门启闭、工况改变以及事故紧急停机等动态过渡过程造成的输水管道内压力急剧变化和水锤作用等，也常常导致泵房和机组产生振动。
 4、水工及其它方面、机组进水流道设计不合理或与机组不配套、水泵淹没深度不当，以及机组启动和停机顺序不合理等，都会使进水条件恶化，产生漩涡，诱发汽蚀或加重机组及泵房振动。采用破坏虹吸真空断流的机组在启动时，若驼峰段空气挟带困难，形成虹吸时间过长；支撑水泵和电机的基础发生不均匀沉
陷或基础的刚性较差等原因，也都会导致机组发生振动。
5、从我们工况看自动运行情况下振动超标、而手动运行基本符合要求，同样几台水泵都是这种情况。说明自动运行和手动运行在水力和水工方面产生了严重的影响(排除变频器因素)。
为消除这种振动因素；可采用加强防振隔振措损。
1、 水泵基础是固体传播的主要通道水泵基础下部应设橡胶隔振垫(器)。
2、 水泵、电机与机座的隔振。
3、 .管道和管道支架是固体传播的通道因为水泵机组设置隔振垫后会有微量的垂直位移，因此应在水泵的吸水管和出水管上设置可曲挠接头，以缓解水泵机组在采用隔振后产生振动而引起的应力，并隔绝水泵机组管道传播振动。
