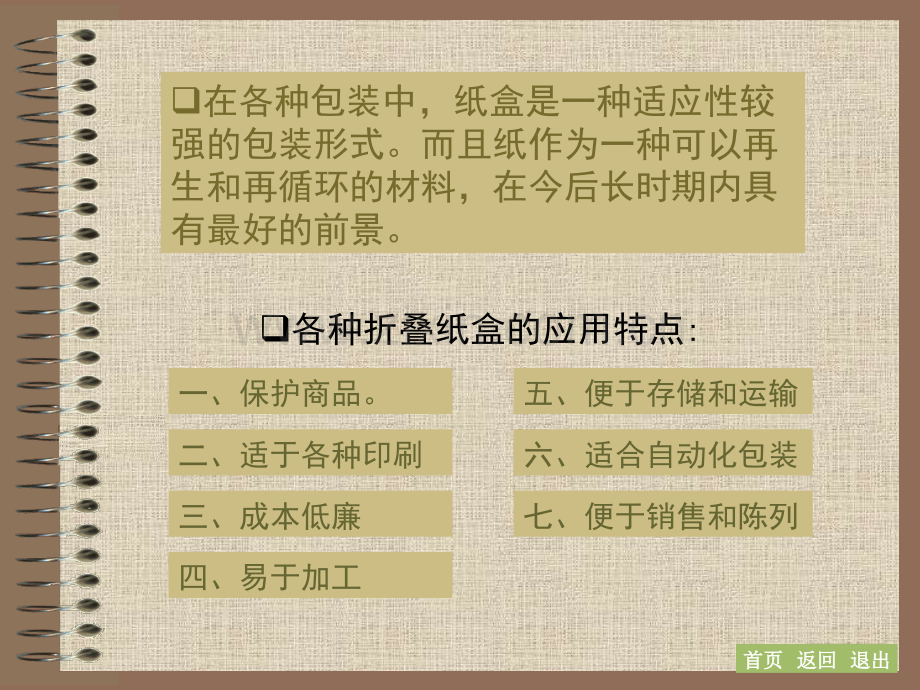

包装纸盒的结构设计一、教学目的、任务：1、把握包装结构设计在实践运用中的作用2、结合实践操作掌握教学内容二、教学重点、难点：1、盒型与材料2、结构、尺度的计算三、教学内容：1、各种折叠纸盒的应用特点：2、纸张的性能及常用的品种：3、盒底结构设计：4、常用纸盒结构设计：四、阶段练习：退出退出返回返回首页首页一、保护商品。七、便于销售和陈列 q各种折叠纸盒的应用特点:二、适于各种印刷三、成本低廉四、易于加工五、便于存储和运输六、适合自动化包装 q在各种包装中，纸盒是一种适应性较强的包装形式。而且纸作为一种可以再生和再循环的材料，在今后长时期内具有最好的前景。退出退出返回返回首页首页保护商品：它不仅使易碎怕碰的物品在盒内起到固定商品、保护商品的作用，另外在装填食品时，可使用杀菌密封方法，保护食品不受腐蚀和污染。它表面不仅适于凹版、凸版、平版的印刷，还可以使用各种款式的图案、文字进行装饰。适于各种印刷各种折叠纸盒的应用特点一、二退出退出返回返回首页首页成本低廉：使用纸材加工的各种包装比用金属、塑料、玻璃等材料便宜。通过排刀、切轧、折叠、粘合等方法，既简单又容易将纸板加工成所需要的各种形状的容器。易于加工：呈折叠状态的纸盒，节省仓库的空间、用地面积和运输的空间。便于存储和运输：各种折叠纸盒的应用特点三、四、五退出退出返回返回首页首页适合自动化包装：因折叠状态纸盒结构简单，适宜于在自动化机械设备上进行填装和封口。折叠纸盒本身以不同的姿态，如开窗式、手提式，展开陈列式等式样，展现于消费者面前，方便顾客的挑选和使用。便于销售和陈列 各种折叠纸盒的应用特点六、七退出退出返回返回首页首页白板纸：也叫白卡纸，其底、面分灰、白两种。黄板纸：俗称草板或马粪纸。主要用于制造各种纸箱或纸盒，也可加工成衬垫材料。箱板纸：又称麻板纸，以它作为面板纸和瓦楞厚纸芯粘合后，制成各种结构的瓦楞纸箱。瓦楞纸板：因形状有瓦楞波而得名。它可以制各种纸箱和纸盒。塑料复合纸：复合材料是由多种材料互相粘结组合而成，塑料复合纸是软质复合材料。q纸张的性能及常用的品种退出退出返回返回首页首页纸盒包装中，盒底部分是承受载重量、抗压力、振动、跌落等因素中影响最大的部分。在进行结构设计时，需要慎重考虑的部分。结构主要分框型式结构和托盘式结构二大类。q纸盒结构中的重要成分-盒底结构设计退出退出返回返回首页首页框型式结构：指纸盒的盒身呈框型，在框型盒身的四个面延伸的基础上设计成不同的栓结形式的纸盒封底结构。框型式结构可分为以下几种：1、插口封底式：2、粘合封底式：3、锁底式：4、自动锁底式：5、间壁封底式：6、折叠封底式：7、下揿封底式：8、反揿固定式：盒底结构设计-框型式结构：退出退出返回返回首页首页1、插口封底式退出退出返回返回首页首页 这种结构一般只能包装小型产品，盒底只能承受一般的重量，其特点是包装产品简单方便，在普通的产品中已被广泛应用。2、粘合封底式：退出退出返回返回首页首页 这种结构一般只能用于机械包装，这种用盒底的两翼互相粘合的封底结构，用料省，盒底能承受较重的份量，包装粉末产品时可防止粉末漏出，常见的如洗衣粉包装就是这样结构。3、锁底式：退出退出返回返回首页首页 这种结构是将框型纸盒盒底的四个摇翼部分设计成互相咬口的形式进行锁底。中小型瓶装产品中已广泛地采用这种结构的封底形式。4、自动锁底式：退出退出返回返回首页首页 盒底经过少量的粘结，在成型时只要张开原来叠平的盒身，即能使其回复到框型形状，同时盒底就能自动地连成锁底。5、间壁封底式退出退出返回返回首页首页 起到在盒身容积内分割成二、三、四、六、九格的不同间壁状态，有效地固定包装内的产品，防止振动损坏。6、折叠封底式：退出退出返回返回首页首页 特点是造型美，可作为产品出售的礼品包装，由于结构是互相衔接的，一般不能承受过重的分量。7、下揿qn封底式：退出退出返回返回首页首页 特点是包装操作简单，用纸节约。盒底结构设计-托盘式结构：托盘式结构：（图示）托盘式结构是纸盒盒底呈盘状。其结构形式是在盒底的几个边上延伸出盒身的几个面，是盒底与盒身在同一纸面的基础上，设计成各种不同盒身栓结形式的纸盒结构。托盘式结构一般适用于包装扁平类型的产品，通过折叠成托盘形状来包装产品。退出退出返回返回首页首页托盘式结构：退出退出返回返回首页首页q常用纸盒结构设计纸材轻便，得于加工、运输、携带和印刷装潢，并利于回收。纸张是富有趣味的素材，只要在设计时多动些脑筋，就能使形态和结构巧妙地融合在一起，以发挥其功效。1、套盖式2、摇盖盒3、开窗式 4、抽屉式 5、陈列式 6、封闭式7、异体盒 8、提携式 常用纸盒结构形式：退出退出返回返回首页首页1、套盖式(1)退出退出返回返回首页首页 套盖式纸盒也叫天地盖盒。盒盖与盒身不连接，用两块纸板分别成型组合而成。套盖盒使用也较普遍，常用于包装服装、食品、鞋帽、小五金、玩具等。1、套盖式(2)退出退出返回返回首页首页1、套盖式(3)退出退出返回返回首页首页1、套盖式(4)退出退出返回返回首页首页2、摇盖盒(1)退出退出返回返回首页首页 这是指盖体与盒体结合在一起的折叠纸盒。即盖的一边固定而摇动开启。盖的设计形式有无侧边的平折盒盖，有两个侧边的带帘折合盖，几个折翼自由折叠的折合盖等。一般只用一片纸板成形，式样较多。2、摇盖盒(2)退出退出返回返回首页首页3、开窗式(1)退出退出返回返回首页首页 开窗式盒是在盒的可展销面上开窗口，形成透明状态，能见到内装物品的一部分或全部。开窗的大小或位置，都要根据商品特点和画面设计来决定。以达到科学、合理、美观等促销目的。3、开窗式(2)退出退出返回返回首页首页4、抽屉式(1)退出退出返回返回首页首页 抽屉式以叫抽拉式或中舟式。由盒身与抽匣组成，抽匣是内盒，能塞进外壳。盒身叫外壳或外盒，外盒可以分一边开口和两边开口两种形式。由于抽屉式盒是双层结构又兼抽拉形式，因而具有较牢固厚实、使用方便的特点。如火柴盒就是典型的抽屉式盒。4、抽屉式(2)退出退出返回返回首页首页5、陈列式(1)退出退出返回返回首页首页 陈列式盒又可称“POP”包装盒，即可供广告性陈列，又能充分显示出包装物的形态。其形式：一类是带盖的，展销时将盖打开，运输时又可将盖合拢；另一类是不带盖的，可露天陈放。它起到了陈列商品、宣传商品和自我介绍商品的作用。5、陈列式(2)退出退出返回返回首页首页5、陈列式(3)退出退出返回返回首页首页5、陈列式(4)退出退出返回返回首页首页6、封闭式(1)退出退出返回返回首页首页 封闭式盒是现代包装的产物，其特点是全封闭式。它在防盗、方便使用上有更好的功能。主要形式有延开启线撕拉开启的形式，以吸管插入小孔吸用内容物的形式等，多用于饮料等一性包装。6、封闭式(2)退出退出返回返回首页首页7、异体盒(1)退出退出返回返回首页首页 异体盒的结构造型技巧更加深化，富有艺术性和实用性。其变化主要是对盒的面、边、角加以形状、数量、方向的加减等多层次处理。多用于礼品性包装等。7、异体盒(2)退出退出返回返回首页首页8、提携式(1)退出退出返回返回首页首页 提携式包装盒最大特点是方便携带，也称可携带性包装盒。这种造型结构都在盒体上装有提手，提携部分可以附加，也可以利用盖和侧面的延长相互锁扣而成。8、提携式(2)退出退出返回返回首页首页四、制作纸盒包装模型纸盒包装模型，又称手样。“HAND SAMPLE”手样的用处：1.客户需要 2.发现问题（是否适合内装物，运输是否安全，是否符合人体工程学，是否达到预期目标）纸盒包装模型制作标准1.纸盒包装模型的制作必须选用将来量产时所用的纸材。2.如果设计方案选用的纸材不同，则需要提供由相关纸材制作的纸盒包装模型。3.模型的尺寸必须标准，以做日后量产时的依据，甚至还需要将真实产品放在纸盒包装模型中进行确认。4.如果纸盒有特殊功用的，例如防震包装、微波炉包装、冰冻包装等，则模型所用的辅助性材料和功能性材料必须与量产时相同，并进行试验确认。5.量产前，使用纸盒包装模型进行相关的实验。比如抗压系数，跌落高度等。6.模型的制作必须标准化，公益必须达标，粗糙的模型不能体现商品应有的价值。纸盒包装制作流程1.在电脑上制作包装平面展开图。预留出出血和纸材厚度尺寸。2.使用打印机把包装平面展开图打印在预先准备好的纸材正面。3.在纸材的反面，根据打印稿位置，使用铅笔和绘图工具绘制包装的结构图。4.使用美工刀和直尺等工具，按照结构图的位置进行裁切和压痕。压痕部位可以使用美工刀的刀背进行适度切割，也可以只用金属尺按压纸板，以方便纸盒的折叠。5.按照结构图要求将纸盒折叠成型，并使用胶水或铁钉固定。您设计好的文件发给印刷厂后，印刷厂说文件没有出血，那么什么是出血，您设计好的文件发给印刷厂后，印刷厂说文件没有出血，那么什么是出血，怎么作出血位怎么作出血位?方法/步骤首先，设计时有些图片或底色是到边缘的，要留出血位，通常是3毫米，因为成品在裁切时会有一些误差，没有出血可能会露出白边。其二，如果是底色到边缘，就直接把底色向外延展3毫米，将来裁切掉不会留下白边。四、阶段练习：一、自选纸盒结构制作练习（5件）要求：1、严格比例（可按比例缩放尺寸）2、材料（灰卡、白卡、箱板纸等任选）3、完成时间（本周内完成）4、建议尺寸（长、宽、高最大边不超过20cm）二、根据原课题选择制作适合包装结构小样（3件）要求：1、可按实际比例等比例。2、制作材料可替代（灰卡、白卡、箱板纸等任选）3、注意：实际制作时应按具体材料计算尺寸4、两周内完成准备材料1、纸材2、美工刀3、胶棒4、草图纸5、铅笔6、尺子
