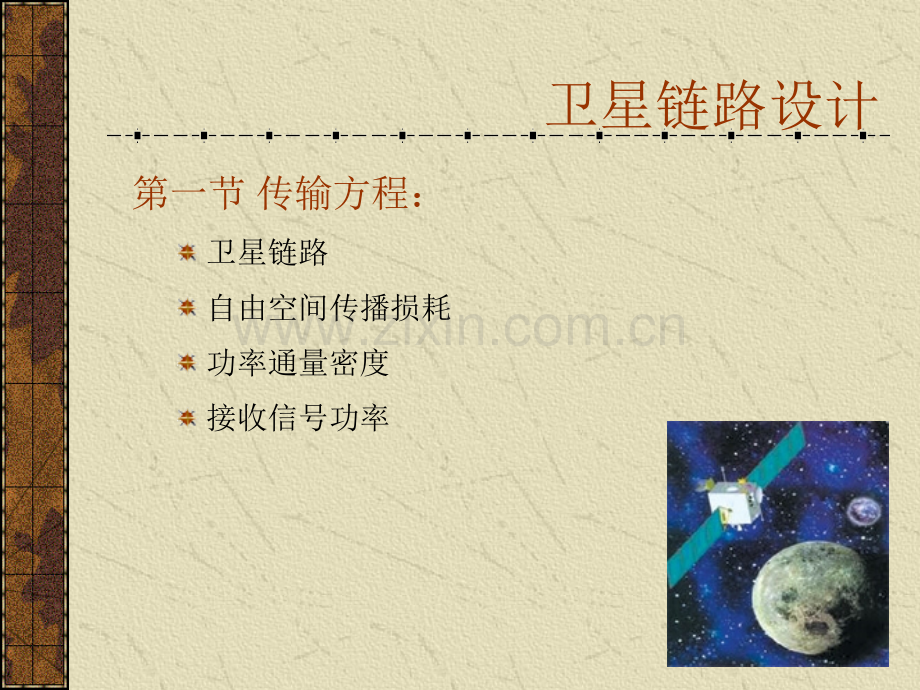

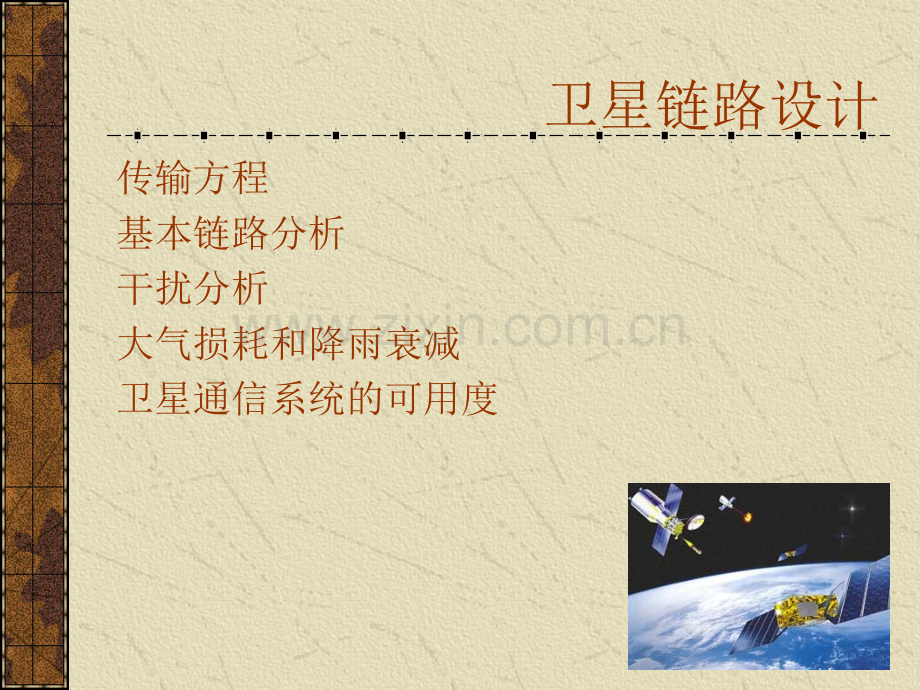

卫星链路设计传输方程基本链路分析干扰分析大气损耗和降雨衰减卫星通信系统的可用度卫星链路设计第一节传输方程：卫星链路自由空间传播损耗功率通量密度接收信号功率传输方程卫星链路：上行链路下行链路传输方程自由空间传播损耗：传输方程自由空间传播损耗：当距离d以km为单位，频率f以GHz为单位时：当距离d以km为单位，频率f以MHz为单位时：传输方程功率通量密度：表示发射功率经过空间传播到达接收点后，在单位面积内的功率。Pfd=PtGt/(4d2)=EIRP/(4d2)（W/m2）Pfd=EIRP（dBW)-10lg(4d2)(dBW/m2)卫星转发器饱和通量密度：为使卫星转发器单载波饱和工作，在其接收天线的单位面积上应输入的功率。它反映了卫星转发器的灵敏程度。传输方程接收信号功率：传输方程传输方程例：一颗卫星在4GHz时通过一副18dB增益天线，发射25W功率。网络中一个地球站，用一副直径为12m的天线(=65%)来接收，试确定：(1)地球站的接收天线增益；(2)假定从卫星到地球站的距离为40000km，求传播损耗(3)求这个地球站的功率通量密度；(4)在地球站天线输出处收到的功率。(5)如工作频率改为11.5GHz，重复上述计算，并比较结果。传输方程分析：天线增益G随着频率的增加而增大，但是传播损耗也增大，所以接收的功率通量密度和功率不变。结论：卫星链路对频率的变化是不敏感的从技术和经济因素，只对一定的频率范围感兴趣。例如卫星直播电视(DTH)，希望地球站的价格尽可能低，使用小口径天线。高频率卫星上能得到高的EIRP；同时地面上也能使用小口径高增益天线虽然卫星链路对频率变化是不敏感的，但是另一些因素也会影响使用频率的选择卫星链路设计基本链路分析：上行载噪比计算总载噪比计算其他损耗门限载噪比再生型转发器计算基本链路分析上行载噪比计算：基本链路分析上行载噪比计算：功率通量密度：用dB表示：载噪比：基本链路分析上行载噪比计算：载波功率与等效功率谱密度的比值(C/no)：C/N=C/n0-B(dB)载波功率与等效噪声温度之比C/T：C/N=C/T+228.6-B(dB)基本链路分析总载噪比计算：设卫星上接收到的载噪比为(C/N)u，它被通信卫星转发，重新发回地球。由卫星天线转发后的EIRP为EIRPs，载噪比为：C/N=(C/N)u，噪声功率为：接收地球站收到的载波加噪声为C(t)+N(t)+Nd(t)C(t)：上行载波功率经卫星转发后的功率N(t)：上行噪声功率经卫星转发后的功率Nd(t)：附加的均值为零的下行加性白噪声基本链路分析总载噪比计算；地球站的接收功率：伴随的下行噪声功率：下行附加噪声功率:Nd=kTB在接收地球站，总的噪声功率为：基本链路分析总载噪比计算：整个卫星线路的载噪比：基本链路分析总载噪比计算：卫星线路的基本方程：如果(C/N)u(C/N)d，则C/N(C/N)d，卫星线路是下行线受限制，这是卫星通信的常见情况(C/N)u(C/N)d，则C/N(C/N)u，则认为卫星线路是上行线受限制基本链路分析其他损耗：BOi和BOo天线指向损耗大气层吸收损耗基本链路分析例：某Ku波段（14/12GHz）的卫星系统，它以TDMA方式工作，采用QPSK调制，系统参量如下：根据这些参数，计算载噪比。载波调制参数：比特率：60Mbps噪声带宽：36MHz比特持续时间带宽积:0.6卫星参数：天线增益噪声温度比：1.6dB/K；卫星饱和EIRP：44dBwTWTA输入回退量：0dB；TWTA输出回退量：0dB地球站参数天线直径：7m;发射天线增益(14GHz)：57.6dB接收天线增益(12GHz)：56.3dB;进入天线的载波功率：174W最大的上行和下行距离：37506km跟踪损耗：1.2dB（上行）和0.9dB（下行）系统噪声温度：160k基本链路分析例：工作在C波段（6/4GHz）波段的卫星系统，它以FDMA方式工作，采用QPSK调制，系统参量如下：根据这些参数，计算载噪比。载波调制参数：比特率：64kbps噪声带宽：40kHz比特持续时间带宽积:0.625卫星参数：天线增益噪声温度比：-7dB/K；卫星饱和EIRP：36dBwTWTA输入回退量：11dB；TWTA输出回退量：6dB载波数：200；转发器饱和功率通量密度：-80dBw/m2地球站参数发射天线增益：47dB；接收天线增益：44.5dB;天线增益噪声温度比：22dB/K；最大的上行和下行距离：37506km基本链路分析门限载噪比：为保证用户接收到的话音、图像和数据有必要的质量，接收机所必须得到的最低载噪比。对于模拟制信号通常用信噪比(S/N)表示传输质量的好坏对于数字通信，用误码率表示传输质量。与所要求的误码率相对应的Eb/n0也称门限电平，用(Eb/n0)th表示C/n0=Eb/n0+RC/N=Eb/n0+R-B基本链路分析再生型转发器计算：很强的信号处理能力，发展方向。链路的各个部分是彼此独立的。因此误比特率为卫星链路设计第三节干扰分析：载波噪声干扰比邻星干扰卫星通信中常见的其他干扰干扰分析载波噪声干扰比：载波噪声干扰比：C/(N+I)=C/N总的载波噪声干扰比：所有的干扰都是高斯型的，且是彼此无关的广义平稳随机过程干扰分析邻星干扰：AB系统 A系统 BA2A1B1B2干扰分析邻星干扰：国际上的有关章程规定，相对峰值归一化(1或0dB)的副瓣包络电平：dArdB卫星 A卫星 B干扰分析邻星干扰：上行干扰功率：EIRP：干扰信号在被干扰卫星A方向的EIRPfu：上行干扰频率du：被干扰卫星A和干扰地球站B1之间的上行距离Gu：被干扰卫星A的天线在地球站B1方向的增益fufu，dudu干扰分析邻星干扰：从地球站A2到卫星A的上行载波干扰比：用dB表示：用功率通量密度Pfd表示：干扰分析邻星干扰：干扰分析邻星干扰：从卫星A到地球站A1的下行载波干扰比：邻近卫星引起的总载波干扰比：干扰分析卫星通信中常见的其他干扰：地面微波系统的干扰正交极化干扰邻道干扰共信道干扰码间串扰卫星通信中常见的其他干扰地面微波系统的干扰：分配给卫星通信的6/4GHz同时用于地面微波线路地球站接收4GHz频带的信号，它对来自地面传输的4GHz微波干扰也很敏感地球站以6GHz频带发射，对使用6GHz频段接收的地面微波系统产生干扰地球站和地面微波系统间的相互干扰量是载波功率、载波谱密度和两载波间频率差值的函数卫星通信中常见的其他干扰地面微波系统的干扰：国际上规定：对于地面微波通信系统，要求在卫星载波40kHz的带宽内，其功率谱密度低于地球站接收功率谱密度25dB进入地面微波系统的干扰功率基准为-154dBw/4kHz，并且干扰功率达到这个值的时间不许超过20%；或干扰功率基准为-131dBw/4kHz，且达到这个值的时间不超过0.01%卫星通信中常见的其他干扰正交极化干扰：由于极化的不完全正交造成的干扰称为交叉极化干扰(CPI)，即能量从一种极化状态耦合到另一种极化状态引起的干扰正交极化鉴别度的定义为对同一入射信号，收到的主极化功率对正交极化功率的比值卫星线路的净正交极化鉴别度，是地球站天线和卫星天线在上行和下行线的组合效果。最小净线路正交极化鉴别度：卫星通信中常见的其他干扰邻道干扰：邻道干扰(ACI)是一种来自相邻或相近信道的干扰。产生邻道干扰的主要原因：相邻信道间隔太小和滤波不完全其它站的寄生发射卫星通信中常见的其他干扰共信道干扰：为了充分利用卫星的频率资源，现代卫星通信系统很多采用频率复用技术，即把已有频段再使用一次这种复用技术采用波束隔离的方法，即分别指向不同区域的两个波束传递各自的信息，但使用相同的频带由于天线方向图的旁瓣效应，两个波束之间不可能完全隔离，因此会相互产生干扰卫星通信中常见的干扰码间串扰：不是来自外部源，而是信道内部产生的。对于FDMA方式，存在交调干扰对于CDMA方式，存在多址干扰卫星链路设计第四节大气损耗和降雨衰减：晴天的大气损耗降雨衰减解决降雨衰减的方法大气损耗和降雨衰减晴天的大气损耗：电离层吸收损耗。频率越低越严重。频率高于0.3GHz时可忽略对流层对卫星通信的影响。在频率低于10GHz，仰角在5以上时影响可忽略大气损耗和降雨衰减降雨衰减：降雨衰减与两个基本参量有关：降雨强度Rp(mm/h)，出现的时间概率(P%)根据多年的降雨统计资料，将全球划分为极区、温带、热带、大陆性、海洋性、潮湿、干燥等8类地区，即A、B、C、H等由于世界各地降雨量、降雨概率差别很大，后来ITU又进行了雨区划分，将全球分为A、B、C、Q等15个区域。我国各地属于C、E、F、K、N五个区大气损耗和降雨衰减降雨衰减：中国0.01%时间百分比与降雨强度分布等值线图大气损耗和降雨衰减降雨衰减：影响降雨衰减Lr(dB)的因素：降雨区垂直高度H，仰角E或D（表面投影线长度）雨量大小或工作频率。ITU推荐的降雨衰减计算公式为：雨区单位长度衰减（dB/km）a、b：与工作频率、雨点大小、极化方式等有关Le：通过雨区的有效长度(km)。与降雨云层厚度、降雨区范围、地球站天线仰角等数值有关。大气损耗和降雨衰减降雨衰减：对系统噪声温度的影响降雨对C/N、C/I的影响降雨衰减引起的极化效应大气损耗和降雨衰减降雨衰减对系统噪声温度的影响：大大增加天线的噪声温度令Tr表示雨点温度，Lr表示降雨衰减，那么带宽B内的有效噪声功率就是kTrB通过衰减因子为Lr的雨区后，噪声功率为kTrB/Lr。雨吸收的功率为kTrB(1-1/Lr)，因此由衰减因子Lr引起的噪声温度为由降雨引起的噪声温度的增大并不会影响卫星的系统噪声温度，因为它的天线总是对着290K的热地球大气损耗和降雨衰减降雨对C/N、C/I的影响：上行区下雨：衰减Lr,u下行区降雨：衰减Lr,d；G/T变为G/(T+T)大气损耗和降雨衰减降雨衰减引起的去极化效应：如果如射无线电波的极化面与雨滴长轴方向重合，则产生的相移与衰减最大如果与雨滴短轴方向重合，则产生的相移与衰减最小当一个线性极化波以夹角入射到此扁平的雨滴，通过雨滴后的电波就不再是线性极化而是变成有一定倾角的椭圆极化波了电波通过雨滴不仅损耗能量、并且产生交叉极化分量，导致XPD降低，进而C/I降低。大气损耗和降雨衰减解决降雨衰减的方法：途径分集上行功率控制加信道编码纠错卫星链路设计卫星系统的可用度和实例：卫星系统的可用度卫星链路设计思路链路设计实例卫星系统的可用度和实例卫星系统的可用度：如果一年中的时间百分比p中，误码率超出Pb门限值，则链路中断。链路可用概率为：卫星系统的可用度：从发送地球站经过卫星，再到接收地球站的整个系统的可用度。PA1：发送地球站的可用度PA2：接收地球站的可用度PAL：链路可用度PAS：卫星可用度通常用一年中有多少时间百分比卫星链路处于正常工作状态来表示它的可用度PAL，也采用它来表示卫星系统可用度PA卫星系统的可用度和实例卫星链路设计思路：链路设计主要工作地球站对链路设计的影响卫星对链路设计的影响信道对链路设计的影响链路可用度的选择参数的选择卫星链路设计思路链路设计主要工作有：选择使用的频段计算并合理分配噪声确定用户载波占用的卫星功率、带宽及占用比用户载波占用的地球站功率地球站天线的尺寸和功率的大小卫星链路设计思路地球站对链路设计的影响：地理位置提供：降雨衰减的估计，卫星视角，地球站方向卫星的EIRP，地球站卫星路径损耗地球站EIRP提供：发送天线增益，发送功率接收天线增益与地球站的灵敏度有关系统噪声温度也与地球站的灵敏度有关交调噪声影响总的载噪比设备特性（解调器实现的余量、正交极化鉴别度、滤波器特性）规定的附加链路余量。卫星链路设计思路卫星对链路设计的影响：卫星的位置关系到覆盖区和地球站视角接收天线增益和辐射方向性图关系到灵敏度和覆盖面积转发器增益和噪声特性关系到卫星的EIRPs和Gu/Tu值交调噪声影响到地球站接收机上总的载波对噪声功率比转发器类型（透明或再生型）影响到系统的噪声预算发射功率关系到卫星发射的EIRP卫星链路设计思路信道对链路设计的影响：工作频率关系到路径损耗和链路余量调制和编码特性控制着要求的载噪比系统之间的噪声影响着系统噪声预算传播特性控制着链路余量和调制与编码方案的选择卫星链路设计思路链路可用度的选择：指链路在长期运行时能保证规定质量的时间百分比。它主要受降雨衰减的影响。其他原因，较小程度上有日凌中断现象，还有卫星转发器故障在内的硬件故障等。规定的链路可用度：通信：99.7%电视：99.3%卫星链路设计思路链路可用度的选择：需要提供的降雨衰减余量：C波段，上行：1dB，下行：0.5dBKu波段：北京为4.5dB，广州为6.2dBKa波段：1417dBC波段Ku波段通信99.99%99.9%电视99.95%99.5%卫星链路设计思路参数的选择：多址、调制方式的选择信道编码方式的选择信道数和速率的选择网络结构站址的选择带宽系数噪声带宽：1.2*Rb/FEC（BPSK调制）；1.2*Rb/2/FEC（QPSK调制）占用带宽：1.5*Rb/FEC（BPSK调制）；1.5*Rb/2/FEC（QPSK调制）；式中的1.5在实际中一般取1.351.6带宽与FEC成反比，占用功率与FEC成正比，并随调制方式而变化。实际测试带宽为-26dB带宽卫星系统的可用度和实例例题：一个VSAT系统外向链路，确定此系统对VSAT用户可以提供的比特率。上行链路频率14.5GHz，Hub地球站最大EIRP=55dBw，衰落余量=6dB，总载波对干扰噪声密度比=70dBHz。复接：TDM，调制：BPSK，1/2率前向纠错（FEC）编码。空间段：卫星位置70oE，覆盖边缘区仰角5o，卫星G/T为0dB/k，每个VSAT载波的EIRP为20dBw，转发器载波对交调噪声功率密度比为70dBHz，转发器类型为透明型。下行链路：频率12GHz，衰落余量5dB，总的载波对干扰噪声密度比为69dBHz，VSAT站G/T值20dB/k，VSAT站天线直径D=1.5m，Eb/n0=6.5dBHz(BER=10-7)卫星链路设计总结：功率通量密度、自由空间损耗、接收功率的计算载噪比、载波噪声密度比，载波噪声温度比的计算门限载噪比的概念和确定再生型转发器的计算载波噪声干扰比的计算卫星通信中常见干扰的类型降雨衰减的影响和克服措施可用度的概念和确定
