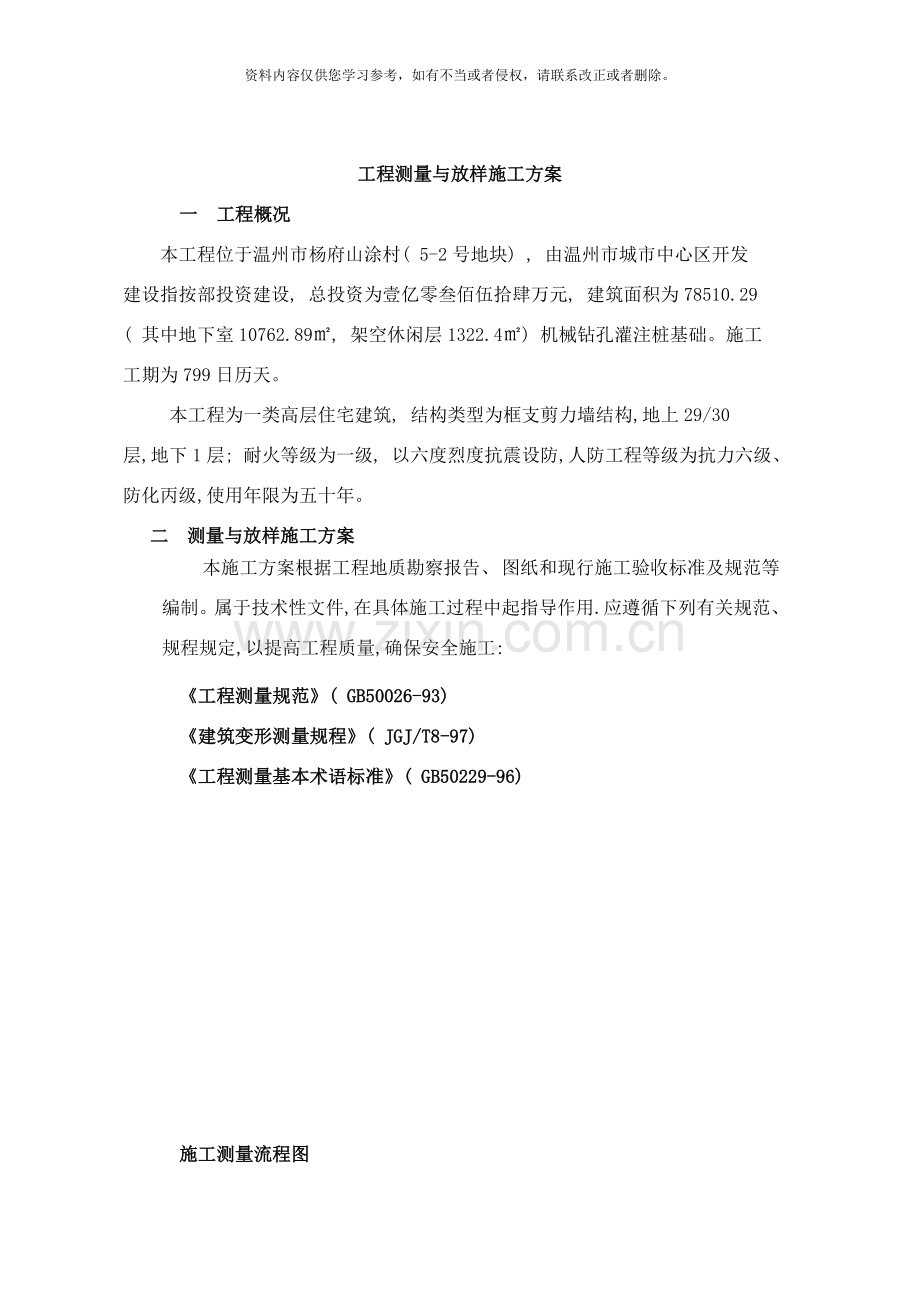

工程测量与放样施工方案
一　工程概况
　本工程位于温州市杨府山涂村( 5-2号地块) , 由温州市城市中心区开发
建设指按部投资建设, 总投资为壹亿零叁佰伍拾肆万元, 建筑面积为78510.29
( 其中地下室10762.89㎡, 架空休闲层1322.4㎡) 机械钻孔灌注桩基础。施工
工期为799日历天。
本工程为一类高层住宅建筑, 结构类型为框支剪力墙结构,地上29/30
层,地下1层; 耐火等级为一级, 以六度烈度抗震设防,人防工程等级为抗力六级、
防化丙级,使用年限为五十年。
二　测量与放样施工方案
本施工方案根据工程地质勘察报告、 图纸和现行施工验收标准及规范等编制。属于技术性文件,在具体施工过程中起指导作用.应遵循下列有关规范、 规程规定,以提高工程质量,确保安全施工:
《工程测量规范》( GB50026-93)
《建筑变形测量规程》( JGJ/T8-97)
《工程测量基本术语标准》( GB50229-96)

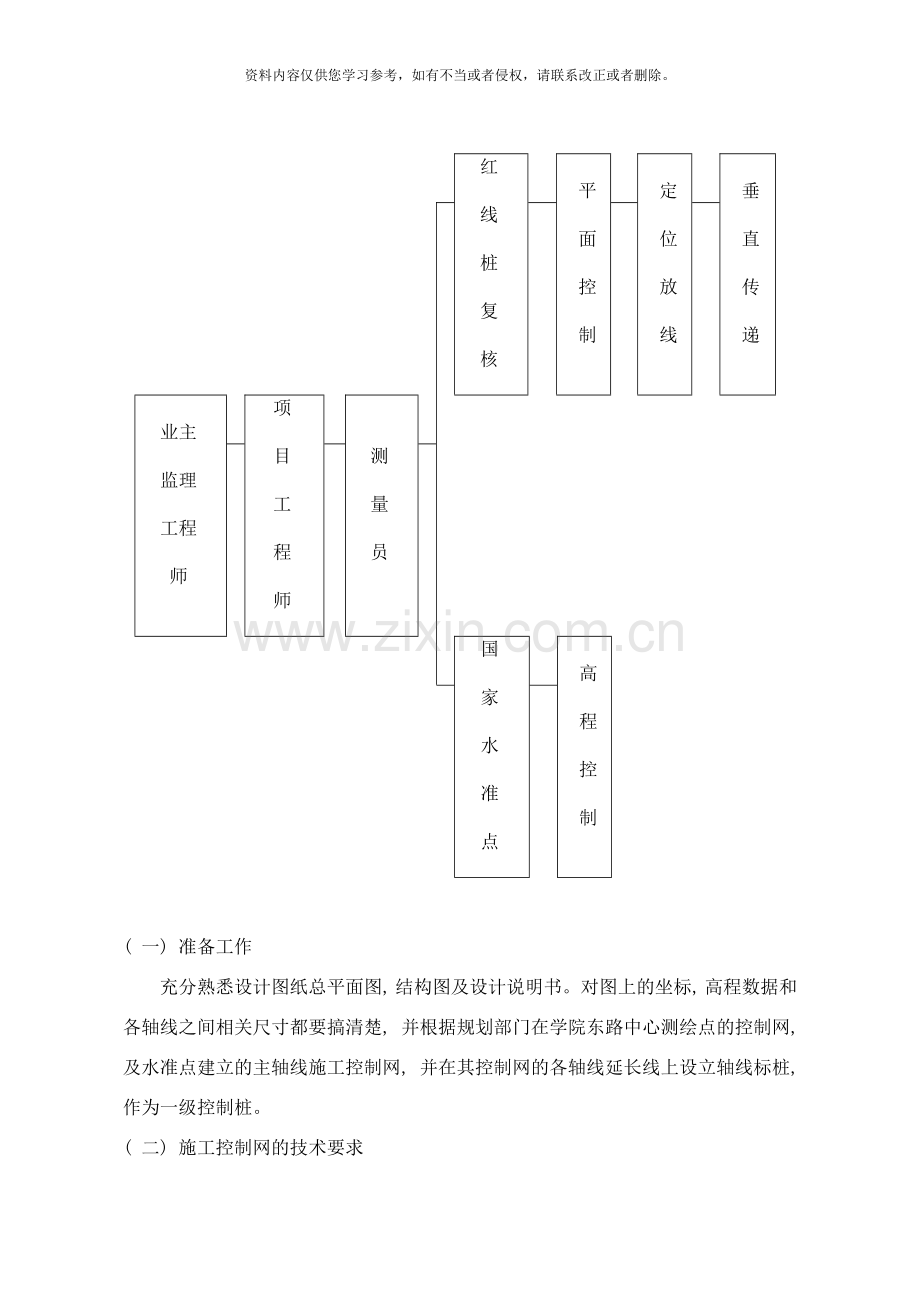

施工测量流程图

红线桩复核

平面控制

定位放线

垂直传递

业主监理工程师

项目
工程师

测量员

国家水准点

高程控制

( 一) 准备工作
充分熟悉设计图纸总平面图, 结构图及设计说明书。对图上的坐标, 高程数据和各轴线之间相关尺寸都要搞清楚, 并根据规划部门在学院东路中心测绘点的控制网, 及水准点建立的主轴线施工控制网, 并在其控制网的各轴线延长线上设立轴线标桩, 作为一级控制桩。
( 二) 施工控制网的技术要求
1、 根据拟建的建( 构) 筑物的坐标位置, 基线、 基点的相关数据, 学院东路水准点及规划部门指定的相对标高参照点, 用经纬仪、 水准仪、 钢尺进行网点的测设。
2、 施工控制网的测量应遵循先整体后局部的工作程序进行。
3、 施工控制网点的布设和网点布设间距应满足各建( 构) 筑物施工定位放线的技术监督的要求, 并与总平面图相配合, 以便在施工过程中, 保持有足够数量的控制网点, 为施工提供定位测设及技术复核的标志。
4、 先在整个建筑场地内建立统一的控制网, 作为建筑群内各建( 构) 筑物的定位、 放线的依据。
5、 各建( 构) 筑物的施工定位及施工控制网点的布设, 应根据施工控制网进行定位测设。
6、 施工控制网点的测量, 应进行闭合误差校核, 误差值在1/5000内, 可按比例修正, 超出允许误差值时, 应复测。
7、 使用经纬仪测设施工控制网点时, 测量应不少于一个测回( 往返测为一个测回) 。
8、 建立施工平面控制使用钢尺量度时, 应将钢尺两端尽可能保持在同一水平高度后方可进行尺量。
9、 统一的施工控制网点, 水准点, 及建( 构) 筑物的主轴线等控制点标志, 施工边路、 临设上设置牢固、 稳定, 不下沉、 不变位。
( 三) 高程控制
1、 根据规划部门测绘水准点标志或勘测指定的水准点相对标高参照点, 用水准仪准确地引测6~8个基准标高到施工场地附近, 经精测、 复核准确无误后, 在施工现场便于监控的相应位置上设立控制桩。用于监控的水准点位置, 应牢固稳定, 不下沉, 不变形。
2、 高程的引测应进行往返一个测回, 其闭合误差值不得大于Ⅱ等的n1/2值(n为引测站数)闭合误差值在允许值范围内, 可按水平距离比例相应修正。
3、 基础定位, 根据基础施测图, 在矩形控制网上测定基础中心线的端点( 基础中心与矩形边的交点) 凡未埋设固定标志的基础中心线端点, 应根据矩形边上相邻的二个距离指标桩, 以内方法测定( 距离闭合差应进行计算) 不得根据一点测定, 如无可靠校核条件, 不得采用测设直角的方法进行投点。
土方开挖阶段开挖深度的控制, 可从现场水准点测引至基坑护壁上, 并用红线标出。开挖到设计标高后, 必须经复核签证后方可继续下一道工序施工。
垫层施工时, 应先打水平桩。垫层浇好后, 支地下室模板时, 要在主控制线上端外侧垫层处标出水平标高标记。一层结构浇好后, 要在轴线控制位置同时标出统一水平标记, 以便于主体施工时丈量标高。
主体以上各层水平标记, 按不同设计层高, 计算后用钢卷尺丈量。每层都应在周围外角主控轴线处, 首先用水平仪复核每层丈量后的标记是否水平, 如复核无误, 才能再在其它轴线处或柱头处加密水平标记, 包括中间柱头插筋处等, 以便于各层标高的控制。为减少钢卷尺引测标高引起的积累误差, 同时利用测距仪进行监查。
( 四) 平面控制
以主控轴线建立的一级控制网, 并按规定做好标桩, 以作为二级控制桩, 并加以保护, 以确保测量工作自始至终的一致性和准确性。二级控制桩的设置位置应与施工总平面图相配合, 并应设在一级控制桩的外围, 以避免施工过程中损坏。
1 垂直控制点的设置及测量方法
根据本工程的实际情况, 主体结构的轴线传递采用”内控法”。
”内控法”垂直传递是基于既定的轴线控制网, 采用激光经纬仪和激光铅垂仪垂直投射轴线定位。选择四条边轴线各向内位移1200, 以其相交的四个点为内控点。
( 1) 、 内控点设置在首层楼面上, 以该四个垂直控制点为基准进行垂直控制测量。
( 2) 、 在首层结构施工中, 利用基准点和四周已测设的控制轴线为依据, 架设J2经纬仪, 从四个方向投测在首层平面上, 测设5个垂直控制点, 并在首层平面上利用直角坐标法结合极坐标法进行校核, 准确无误后, 将其用钢板固定, 作为以后向上投测的基准点。
( 3) 、 应当注意的是, 为保证测量的精确度, 避免日光造成的测量误差, 投测时间应在阴天等受太阳直射较少的时间。
2、 建( 构) 筑物轴线的定位及标定
1) 、 根据总平面图或四周平面所标示的方位、 朝向定出基点, 用经纬仪测量定位, 用钢尺丈量平面及开间尺寸。
测量由主轴线交点处开始, 测量( 丈量) 各轴线, 最后将经纬仪移到对角点进行校核闭合无误, 总体尺寸及开间尺寸复核准确, 方可把轴线延伸到建筑物外的轴线桩、 龙门架及邻近建( 构) 筑物上。
2) 、 分画轴线开间尺寸, 应用总长度尺寸进行复核, 尽量减少分画尺寸积累误差。
3) 、 延伸轴线标志的轴线桩、 龙门架应设在距离开挖基坑边1～1.5m以外, 轴线标志应标画出各纵横轴线代号。
4)、 延伸轴线标志标画的轴线桩、 龙门架及建( 构) 筑物应牢固、 稳定、 可靠和便于监控。
( 五) 施工抄平放线
1、 基础施工抄平放线
( 1) 桩基础的建( 构) 筑物, 根据桩平面图, 按建( 构) 筑物的轴线定位定出相应轴线的桩位中心标志, 经校核无误后, 插上桩定位标志。
( 2) 基础与桩基础: 根据基础平面图及大样图, 按建( 构) 筑物的轴线定位, 连结相应的轴线, 计算开挖放坡坡度( 或采用坑壁支护开挖度) , 定出开挖边线位置。
( 3) 用水准仪把相应的标高引测到水平桩或轴线桩上, 并画标高标记。
( 4) 基坑开挖完成后, 基坑坑底开挖宽度应通线校核, 坑底深度应水平标高校核无误后, 并把轴线和标高引移到基坑, 在基坑中设置轴线, 基础边线及高程标记。有垫层的应在垫层面上放出( 弹墨线) 墙或基础平面尺寸。
( 5) 基础模板完成后, 应按设计图纸要求校核模板安装的几何尺寸, 在模板周边放出基础面的标高线, 并用钉子标示( 在竖向钢筋上用红漆油标示) , 墙、 柱的轴线和边线标记, 应延长线引至基础边线外, 方便施工复核。
( 6) 基础施工完成后, 把轴线引测至基础面, 并按施工图放出有关的墙和柱等截面尺寸线, 有地梁、 预留孔洞、 管道、 予埋件等应按施工图纸在相应的位置上放出有关的标示( 包括标高和截面等几何尺寸) 。
( 六) 基坑立模板时的测量
垫层打好以后, 根据柱基定位桩在垫层上放出基础中心线, 并弹墨线标明, 作为支模的依据, 支模上口还可由坑边定位桩直线拉线, 用吊垂球的方法检查其位置是否正确。然后在模板的内表面用水准仪引测基础面的设计标高, 并通线标明。
( 七) 捣制混凝土桩基础及柱身, 平台施工测量
a、 基础中心线投点及标高的测量, 当底板砼凝固拆模以后, 即根据控制网上的柱子中心端点, 将中心线投测在靠近柱底的基础面上, 并在露出的钢筋上抄出标高点, 以供在支柱身模板时定柱高及对正中心之用。
b、 柱子垂直度测量
柱子模板支好后, 必须测量检查柱子的垂直度, 由于现场通视困难, 一般采用平行线投点法来检查柱的垂直度, 并将柱身模板校正。若由于通视困难, 不能用平等线法投点校正时, 则可先按上法校正一排或一列首末两根柱子, 中间其柱行或列间的设计距离丈量其长度加以校正。柱模板校正后, 选择不同行列的二、 三根柱子, 从柱子下面已测好的标高点, 引测二、 三个同一高程的点于柱子上端模板上, 然后在平台模板上设置水准仪, 以引上的任一标高作后视, 施测柱顶模板标高, 再闭合于另一标高点以资校核, 平台模板支好后, 必须用水准仪检查平台模板的标高和水平情况。
三、 建筑物沉陷与变形观测
( 一) 沉陷观测水准点的设置
1、 水准点的布设
水准点必须坚固稳定, 为了对水准点进行相至校核, 防止其本身产生变化, 水准点的数目足以构成水准网, 水准点的设置根据本工程的具体情况建筑物四周每边不少于2只, 水准点尽量与观测点接近, 其距不应超过100米, 以保证观测的精度。
2、 水准点布设在受震区域以外的安全地点, 以防止受到震动的影响。因本工程地区地质复杂, 采用深埋水准点。沉陷观测水准点应根据温州市测绘局或国家给定的永久水准基点引测, 采用Ⅲ等水准测量的方法测定, 往返测误差不得超过0.5n1/2毫米( n为测站数) 如永久水准基点的距离超过 米可采取假设高程。
3、 观测点布置要求, 本工程采用沿轴线铺设。房角纵横连接处以及沉降缝的两旁均应设置观测点。
4、 观测点的设置后应布置在平面图上。以便进行观测和记录。
5、 观测点本身应牢固稳定, 确保点位安全, 能长期保存, 观测点的上部必须为突出的半球形状或有明显的突出之处, 与柱身、 墙身保持一定的距离。
6、 要保证在点上能垂直线和良好的通视条件。
7、 具体做法依据测量规范的有关条款执行。
8、 沉陷观测的记录要正确, 精度要合格, 并进行误差分配。
9、 沉陷观测的时间, 依据工程进度和地质情况而定。
10、 沉陷观测的次数
①较大荷载( 剪力墙、 柱) 增加前后, 均应进行观测。
②当基础附近地面荷载突然增加, 周围有积水, 均应观测。
11、 沉陷观测精度, 本工程地下室沉陷观测点相对于后视点高差测定的容差为±1mm, 闭合差为±n1/2mm( n为站数) 。
12、 沉陷观测的成果整理
计算相邻两次观测之间的沉陷量并注明观测日期和荷重情况, 还要画出每一观测点的时间与沉陷量的关系曲线及时间与荷载的关系曲线。
四、 保证质量措施
( 一) 轴线复核测量
1、 轴线平面控制复测:
地下室结构轴线控制测量采用坐标测量法来复核轴线。坐标控制点投测完毕之后, 互相之间应进行校核, 同时可检验结果的偏差性, 及时纠正。
2、 上部结构轴线垂直控制测量:
( 1) 、 ±0.000以上轴线控制测量采用天顶倒锤体原理测定主楼控制轴线基准点。
( 2) 、 垂直基准控制点的布置: 在平面控制测量的同时, 在首层楼面处, 设立垂直基准控制点, 以进行垂直控制测量, 同时, 在控制点上方楼板上留出20cm×20cm的通视孔。
( 3) 、 测量防护装置: 为防止高空坠物对工作人员及仪器的损伤, 应在控制基准点上方安装防护罩, 防护罩上铅垂线经过处留有直径为150mm的孔, 并配活络盖板, 防护罩的上方应搭设三层竹笆片。
( 4) 、 凡留有平台支架处, 若无脚手, 应搭设操作平台, 并以不阻挡铅垂线为原则。
3、 竖向高程测量:
( 1) 、 以基准水准点为依据, 用精密水准仪采用往返水准的方法, 将高程引测至平台上, 用卷尺经过支架平台向上引测, 然后用普通水准仪引测至所需部位, 操作时, 应注意钢卷尺的温度修正值和检定后的改正值。
( 2) 、 为了防止因沉降而引起的高程误差, 应经常检测基准点的高程, 及时修正高程值。
4、 精度控制:
每层轴线之间的偏差应控制在±1mm以内, 层高垂直偏差应控制在±2mm以内, 总高度垂直偏差应在±1cm以内。
( 二) 施工测量的技术要点
1、 电梯井每层必须有独立的”十字”墨线控制减少误差, 且每完成一层结构随即在井内壁四边弹上垂直控制墨线。
2、 标示混凝土厚度的”三角墨”应尖角朝上, 以便浇捣混凝土中途寻找( 或用铁钉铁丝等标示) 。
3、 用于测量轴线的大钢尺除有cmc标志外, 必须要计量检定合格, 并应妥善保管, 以达到整栋建筑物都使用同一把尺放线。
4、 水准仪、 经纬仪要按计量要求进行检定合格后才能投入施工使用, 并要注意进行妥善保管和使用。
5、 每次轴线测量都应由另一人进行复核。
五、 建筑物的沉降监测
( 一) 沉降监测工作量的布置
1、 监测目的
建设场地周围邻近建筑物及其它管线距基坑均较远, 在土建主体结构施工期间, 对住宅房的沉降及垂直度进行观测, 并做好长期沉降观测直至相对稳定, 做到信息化施工, 以确保工程施工的顺利进行和使用期安全。
2、 监测工作量布置依据
(1)、 该工程的地质工程勘察报告;
(2)、 总平面图;
(3)、 有关高层建筑沉降监测方面的技术规范。
3、 监测工作量的布置
根据上述监测目的及工作量布置的依据和原则, 按照地质工程勘察报告提供的地下水位, 进行布置。本次监测工作布置如下三个主要内容:
(1)、 建筑物长期沉降观测
为及时掌握本高层住宅在结构施工期间地基土在逐渐加荷时的变形量及其实际累计沉降量。
布点位置: 在本工程住宅的设计图纸要求及实际情况在外围柱及中心柱脚20cm高度位置埋设沉降观测点基座。
设置基准点: 在距离建筑物不少于25m之外设置三个基准点, 采取措施确保在观测期间坚固不移, 其标高固定不变。条件许可时, 建议埋设深层水准标高点。
(2)、 孔隙水压力观测
从工程地质工程勘察报告情况可知, 本工程地下水位在室外地面下1米左右, 水位较高, 而开挖深度可达到4米。
a、 设点位置: 选择房子基坑边布置1个孔隙水压力观测孔。
b、 设置方法: 钻孔深度6m, 将压力计放入, 先用细砂填实, 再用泥球封住, 将其电缆线引出, 用多功能测量仪量测读数变化。如需对多个土层观测, 则可在同一钻孔中分层埋设, 相互封隔。
(3)、 基坑底部土体反弹监测
由于基坑开挖使坑底土体隆起变形, 故须观测基坑坑底土体隆起位移。
a、 设点位置: 选择拟建房中心位置设置观测点1个。
b、 设置方法: 钻孔深度6m, 在孔内埋置塑料管, 把磁力环置于塑料管外围, 深度为3.5m、 6m, 并用泥球将其填实, 使其与管外土体紧密接触, 用分层沉降测量仪进行观测。
在埋设过程中, 测点位置还应根据场地实际情况作适当的调整。
( 二) 仪器设备
1、 水平和垂直位移、 沉降观测分别使用经纬仪J2和精密水准仪测定, 测量精度为1.0mm。
2、 垂直度使用激光铅垂仪, 测量精度为0.05mm。分层沉降测量仪, 多功能数字测量仪。
以上所使用的仪器设备都有产品质量合格证书和质量保证书, 其灵敏度和精度均能满足设计要求, 具有良好的稳定性和可靠度。
( 三) 实施监测方案的质量保证措施
1、 严格执行有关规范规程的技术规定
2、 严格按照监测纲要管理控制, 确保各项监测项目的工作质量, 以保证监测第一性数据的真实可靠性。
3、 执行事先指导, 中间检查, 成品校审制度。
4、 进场前进行监测小组技术文底, 明确技术和质量要求。
5、 现场监测工程师及时分析当次报表数据及累计变化规律后向业主、 监理提交正式报告, 当接近报警值时及时通报现场监理工程师和设计单位, 提请有关部门关注, 同时与有关部门共同商定采取措施。
6、 工程结束提供完整的监测报告, 报告基本内容包括全部监测项目, 监测值全过程发展和变化情况, 监测期相应的工况, 监测的最终结果及评述等。
7、 本工程实施的全过程接受业主或监理单位的质量监理。
六、 测量通病防治
( 一) 施工测量通病产生的原因一: 施工测量主轴线确定及定位测量方法不准
1、 现象
建筑物测量放线, 无法保证与复核设计尺寸和位置的正确性。
2、 原因分析
( 1) 定位依据正确性无法保证。
( 2) 测定主轴线前, 未认真编制明确的测量方案。
( 3) 主轴线布设形式不够科学, 数量不足。
3、 防治措施
( 1) 定位依据是现有建( 构) 自由式物时, 应会同建设、 设计单位到现场对定位依据的控制点、 线和标高等具体位置进行测量, 并记录备案。如果定位直接的依据是建筑红线、 道路中心线或测量控制点时, 要在会同建设、 设计单位现场交桩后, 根据计算的数据实地校验各桩间距、 夹角和高差, 以防参照物、 控制点及桩本身的误差与矛盾影响施工测量精度。
( 2) 编制测量方案时, 应注意以下几点: 主轴线应尽量位于场地中央, 主轴线的定位点一般不少于3个; 主轴线中纵横各个端点应布置在场区的边界上, 为了便于恢复施工过程中损坏的轴线控制点, 必要时主轴线各个端点可布置在场内外的延长线上。
( 二) 施工测量通病产生的原因二: 基础定位不准
1、 现象
基础验线时, 经检查复核发现基础放线误差, 轴线允许偏差超出规范规定( 见表1)
表1
长度L( m)
L≤30
30＜L≤60
60＜L≤90
L＞90
允许偏差( mm)
±5
±10
±15
±20
2、 原因分析
( 1) 未检测所使用的轴线桩是否松动和位置是否正确。
( 2) 使用经纬仪向基础上投测建筑物主轴线时, 未经闭合校核, 就测放细部轴线。
3、 防治措施
( 1) 根据建筑物矩形控制网的四角桩, 检测各轴线控制桩位确无碰动和位移后方可使用, 要明确具体使用的轴线控制桩, 防止用错。
( 2) 根据基槽周边上的轴线控制桩, 用经纬仪向基础垫层上投测建筑物大角、 轮廓轴线及主轴线, 经纬仪闭合校核无误时, 再测放细部轴线。
( 3) 强化检查验收制度, 细部轴线测放自检后, 应组织专门技术部门先行验线, 检查基础定位情况和垫层顶面的标高, 确定无误后, 再会同建设、 监理复核验线, 合格签证后方可进行下道工序。
4、 纠正方法
一旦发现基础放线偏差过大, 应引起有关部门的高度重视, 从定位控制桩位置到细部轴线尺寸进行检查复核, 纠正错误。如果偏差超过两倍中误差时, 重要部位应重新测放轴线。
( 三) 施工测量通病产生的原因三: 基坑抄平处理不当
1、 现象
基坑开挖深度与设计标高不符, 或基坑内两端及多块局部水平标高线偏差较大。
2、 分析原因
( 1) 基坑内水准标高控制方法不正确。
( 2) 基坑面积较大, 而准标高基准点设置数量不足, 致使前后视线不等长, 距离差过大。
( 3) 基坑内四周引进的水平标高点未闭合, 局部控制桩移位。
3、 防治措施
当基坑深度较浅( ≤5m) 且边坡土质稳定时, 在基坑将要挖到基底设计标高时, 再用水准仪在坑内四周槽壁上测设一些小木桩, 使其顶面到坑底设计标高为一固定值, 作为控制高程的依据。
( 四) 施工测量通病产生的原因四: 平面控制不当
1、 现象
设施上, 选择部分侧面竖向平直较正的桩, 在其上各涂一条10cm宽的竖向白漆带, 用水准仪根据原始水准点测出±0.000以下各整米数的水平线, 用红漆段间隔分色, 做出标识, 作为水准控制点, 然后在基坑内使用水准仪, 校测四周护坡桩上的水准点是否在同一标高的水平线上, 误差不得超过±3mm。在施工测量基础标高时, 应后视两个以上的水准点作为校核。
观察时尽量选择适当的坑内基准点, 使前后视线等长。
根据平面控制网测放线, 其细部尺寸精度不够。
2、 原因分析
( 1) 未能根据高层建筑形状选用较佳的控制网形状, 随着施工的进度未能将控制网延伸到受施工影响区之外, 使建立的控制网无法校核。
( 2) 建立方格控制网时, 未考虑高层建筑楼层结构变化情况, 控制网中转频繁, 造成偏差。
( 3) ”场区平面控制网选择不当, 精度不够”的原因分析。
3、 防治措施
( 1) 根据建筑物形状正确选择、 布置矩形网、 多边形网、 主轴线, 建立风格时应考虑控制网校核点。
( 2) 熟悉施工图, 综合考虑建筑物整个施工过程, 从打桩、 挖土、 浇筑基础垫层、 各楼层结构变化情况等方面考虑建立施工方格控制网。
( 3) 平面控制网中, 建立局部直角坐标系统放样, 控制点之间距离误差要求不大于±2mm, 测角中误差不大于±5”。
( 4) 建筑施工控制网的测量精度不应超过1/40000, 施工中应以中误差作为衡量测绘精度的标准, 2倍中误差作为极限误差, 施工控制网测量精度一般取1/ 0。
( 5) 在高层建筑中, 投测点的布置形式必须保证可靠、 方便、 闭合、 准确, 基本常见的几种形式有: 三点直线形、 三点角度形、 四点丁字形、 五点十字形。无论何种形式, 主轴线上的控制点数都不得少于3个。
( 五) 施工测量通病产生的原因五: 高程控制不当
1、 现象
高层建筑测量水准精度差。
2、 原因分析
( 1) 高程控制网点选择位置不正确, 水准点未妥善保护, 引测标高未闭合复测。
( 2) 实测选用仪器不当及方法不规范。
( 3) ”建筑高程误差偏大”的原因分析。
3、 防治措施
( 1) 制定高层建筑工地上高程控制点, 要联测到国家水准标志上或城市水准点上, 高层建筑物的外部水准点的标高系统与城市水准点的标高系统必须统一。
( 2) 高层建筑工地所用的水准点必须固定, 且各水准点和±0.000水平线应妥善保护, 以求得施工过程中标高统一, 在雨季前后对控制点各复测一次, 保证标高的正确性。
( 3) 实测时应使用精度不低于S3级的水准仪, 视线长度不大于80m, 且要注意前后视线等长, 镜位与转点均要稳定, 使用塔尺时要尽量不抽第二节。
( 六) 施工测量通病产生的原因六: 轴线控制点偏差
1、 现象
使用吊线附法工艺向上传递轴线时, 轴线竖向控制出现偏差。
2、 原因分析
( 1) 线锤制作精度不够, 导致控制点与线锤轴线和细钢丝不在同一轴线上, 产生引线偏差。
( 2) 操作不认真, 未解除钢丝扭曲打结现象, 未设防风吹的设施。
3、 防治措施
( 1) 线锤呈圆柱。顶端为锥形, 重15~20kg, 其锥形尖端与钢丝悬吊线应与锤体轴线为同一竖直线。
( 2) 锤线应使用没有扭曲的φ0.5~0.8mm钢丝, 吊时线锤应保持稳定不旋转, 吊线本身平顺。悬吊时要注意有充分的亮度, 保证坠体尖端正指控制点。
( 3) 在投测中要有专人检查各预留洞位置是否碰触吊线, 上下要配合默契, 通讯畅通, 取线左、 线右投测的平均位置轴线。控制点悬吊结束后, 使用经纬仪或激光铅垂仪进行闭合校核, 如误差超出±3mm时, 则逐一重新悬吊。
( 4) 在±0.000首层地面或地下室底板上, 制定轴线控制网或以靠近高层建筑结构四周的轴线点为准, 逐层向上悬吊引测轴线和控制结构竖向偏差。为保证控制点锤吊精度, 楼层每升高3~5层( 14m左右) 时, 重新于结构面上预埋钢板, 投测控制点, 建立新控制网, 新控制网经校核无误, 方可投入使用。
( 七) 施工测量通病原因之七: 水准点布设不正确
1、 现象
水准点布设数量与位置不妥。
2、 原因分析
( 1) 水准点布设未考虑水准网沿建筑物闭合。
( 2) 水准点布设未考虑现场的特殊性。
3、 防治措施
( 1) 水准点数量应不少于3个, 并组成水准网。
( 2) 水准点尽量与观测点接近, 其距离不应超过100m, 以保证观测的精度。
( 3) 水准点应布设在受振动区域以外的安全地点, 以防止受到振动的影响。
( 4) 离开公路、 铁路、 地下管道和滑坡至少5m, 避免埋设在低洼积水处及松软土地带。
( 5) 为防止水准点受到冻胀的影响, 水准点的埋置深度至少要在冰冻线以下0.5m。
( 6) 对水准点要定期进行检测, 以保证沉降观测成果的正确性。
( 八) 施工测量原因之八: 观测点的形式与埋设不合理
1、 现象
基础及柱沉降观测点制作形式与埋设不合理, 观测点稳定性差, 观测数据不真实。
2、 原因分析
施工单位未注意沉降观测工作, 观测点制作与埋设不认真。
3、 防治措施
( 1) 观测点制作要求牢固稳定, 确保点位安全, 能长期保存, 其上部必须为突出的半球开头或有明显的突出之处, 与柱身或墙身保持一定的距离, 要保证在顶上能垂直置尺和良好的通视条件。
( 2) 建筑沉降观测点, 设置在外墙勒脚处, 观测点埋在墙内的部分大于露在墙外部分的5~7倍, 以保证观测点的稳定性。
( 3) 设备基础观测点的埋设一般可利用铆钉或钢筋来制作, 然后将其预埋在混凝土内。如观测点使用期长, 应设有保护盖。埋设观测点时应保证露出的部分, 不宜过高或太低, 高了易被碰斜撞弯; 低了不易寻找, 以防水准尺置在点上与混凝土面接触, 影响观测质量。
( 4) 柱基础观测点的形式和埋设方法与设备基础相同, 但当柱子安装进行二次浇筑后, 原设置的观测点将被埋掉, 因而必须及时在柱身上设置新观测点, 并及时将高程引测到新的观测点上, 以保证沉降观测的连贯性。
( 九) 施工测量原因之九: 沉降观测次数和时间不当
1、 现象
沉降观测次数和时间不合理, 导致观测成果不能及时准确反映建筑物的实际沉降变化。
2、 原因分析
( 1) 施工期间沉降观测次数安排不合理, 导致观测成果不能准确反映沉降曲线的细部变化。
( 2) 工程移交后沉降观测时间安排不合理, 掌握工程沉降情况不准确、 不及时。
3、 防治措施
( 1) 施工期间较大荷重增加前后, 如基础浇筑、 回填土、 安装柱子、 结构每完成一层等, 均应进行观测。
( 2) 如果施工期间中途停工时间较长, 应在停工时和复工后分别进行观测。
( 3) 当基础附近地面荷重突然增加, 周围大量积水及暴雨后, 或周围大量挖土方等, 均应观测。
( 4) 施工期间, 建筑物沉降观测的周期, 高层建筑每增加1~2层应观测一次, 其它建筑的观测总次数不应少于5次。竣工后的观测周期, 可根据建筑物的稳定情况确定。
( 十) 施工测量原因之十: 沉降观测的线路不正确
1、 现象
观测线路不固定, 沉降观测的精度低。
2、 原因分析
观测前未到现场进行统筹规划, 确定线路和安置仪器的位置, 人员不固定, 不重视固定观测线路的工作。
3、 防治措施
对观测点较多的建筑物、 构筑物进行沉降观测前, 应到现场进行勘察规划, 确定安置仪器的位置, 选定若干较稳定的沉降观测点或其它固定点作为临时水准点( 转点) , 并与永久水准点组成环路, 最后根据选定的临时水准点设置仪器的位置以及观测线路, 绘制沉降观测线路图, 以后每次都按固定的线路观测。在测定临时水准点高程的同时应校核其它沉降观测点。
( 十一) 施工测量原因之十一: 沉降与变形曲线在首次观测后发生回升现象
1、 现象
沉降观测在第二次观测时即发生曲线上升, 到第三次后曲线又逐渐下降。
2、 原因分析
由于第一次观测精度不高, 使观察成果存在较大误差。
3、 防治措施
( 1) 使用的仪器必须是经有资质的检验单位检定合格的仪器。
( 2) 观测过程中要”三固定”: 仪器固定, 人员固定, 观测线路固定。
( 3) 如曲线回升超过5mm, 应将第一次观测成果废除, 而采取第二次观测成果为初测成果; 如果曲线回升在5mm以内, 则调整初测标高与第二次观测标高一致。
( 十二) 施工测量原因之十二: 沉降变形曲线自某点起渐渐回升
1、 现象
观察成果表现为曲线自某点起有回升趋向。
2、 原因分析
( 1) 采用设置于建筑物上的水准点, 由于建筑物未稳定而下沉。
( 2) 新埋设的水准点, 埋设地点不当, 时间不长发生下沉现象。
( 3) 水准点和建筑物同时下沉, 初期建筑物沉降量大于水准点沉降量, 曲线不回升, 到后期建筑物下沉逐渐稳定, 而水准点继续下沉。
3、 防治措施
选择或埋设水准点时, 特别是建筑物上设置水准点时, 应保证其点位的稳定性, 如果查明的确是水准点下沉而使曲线渐渐回升, 测出水准点的下沉量, 修正观测点的标高。
( 十三) 施工测量原因之十三: 沉降变形曲线呈波浪起伏现象
1、 现象
在沉降观测后期, 曲线呈波浪起伏现象。
2、 原因分析
建筑物到后期, 由于下沉极微或已接近稳定, 曲线上出现了测量误差比较突出的现象。
3、 防治措施
应从提高测量精度, 减少误差方面着手。如果发生波浪起伏现象, 应根据整个情况进行分析, 决定自某点起, 将波浪线改为水平线。
( 十四) 施工测量原因之十四: 沉降变形曲线出现中断现象
1、 现象
在观测中曲线发生中断。
2、 原因分析
( 1) 沉降观测点开始是埋设在柱基础面上进行观测, 在柱基础二次灌浆时没有埋设新点进行观测。而使曲线中断。
( 2) 由于观测点被碰毁, 装修要求观察点被隐蔽造成不通视, 后来设置的观测点绝对标高不一致, 而使曲线中断。
3、 防治措施
按照2.4.6”沉降变形曲线在中间某点突
然回升”的治理方法将曲线连接起来,
估求出停测期间的沉降量, 并将新设置
的沉降点不计其绝对标高, 而取其沉降
量, 一并加在旧沉降点的累计沉降量中
去( 如图1所示) 。
( 十五) 测量仪器产生的测量通病
经纬仪上盘水准管不垂直于竖轴
1、 现象
将仪器大致置平, 使上盘水准管和任意两脚螺旋平行, 调整脚螺旋, 使气泡居中, 当将上盘旋转180°时, 气泡不于居中。
2、 原因分析
经纬仪上盘水准管与竖轴不垂直, 存在偏差。
经纬仪十字点竖丝不垂直于横轴
1、 现象
将仪器安平, 使望远镜十字丝对准远方一点目标,
旋紧度盘制动螺旋( 如为游标经纬仪, 则旋紧游标盘及
度盘制动螺旋) , 然后旋转望远镜微动螺旋, 使其上下微
动, 若该点不在竖丝上移动, 出现左右偏离竖行现象,
表示仪器不能满足使用条件( 见图2) 。
2、 原因分析
经纬仪十字丝的竖丝不垂直于其横轴。
3、 防治措施
经纬仪应定期检查。当由于外界因素造成这一现象时, 需及时校正, 防患于未然。其校正方法如下。
松开经纬仪十字丝两相邻螺丝, 并转动十字丝环使其满足条件。校正好以后, 将松动的螺丝旋紧。由于当前各种规格的仪器望远镜整套的结构各不相同, 因此其校正方法亦略有差异。
经纬仪视准轴不垂直于横轴
1、 现象
选一长为60~100m的平坦场地, 在一端设置一点A, 在另一端横置一分划尺B, 横尺要大致与AB方向垂直, 安置仪器于A、 B中间, 并使三者的高度接近。用望远镜十字丝中心对准A点, 固定照准部及水平度盘( 游标经纬仪则固定上下盘) , 倒转望远镜, 读出横尺上纵丝所截之数为B′, 转动照准部180°, 重新瞄准A点, 再倒转望远镜, 读出横尺上纵丝所截之数为B″, 发现B′、 B″读数不相同, 说明视准轴与横轴不垂直( 如图3) 。

2、 原因分析
经纬仪视准轴与其横轴不垂直, 产生系统误差。
3、 防治措施
经纬仪应定期检查, 发现这种现象, 应立即停止使用, 对仪器进行校正, 防止将误差带到工程测量中去, 其校正方法如下。
用十字丝竖进行校正, 即将左右两个十字丝校正螺丝一松一紧, 使竖丝从B″移至B, B″B为两次读数差的四分之一。在校正时, 对上下两个校正螺丝中之一还应略微放松, 以免两旁拉力过大, 损坏螺丝螺纹和镜片。此项检验必须重复检查校正, 直到条件满足。
如果在B处不设置横尺, 可在该处贴一张白纸, 将B′、 B″投于纸上, 然后在B′、 B″之间定一点B, 使B″B=1/4B′B″, 按同法校正。
经纬仪横轴不垂直于竖轴
1、 现象
离建筑物10~30m的A点安置仪器, 在建筑物上固定一横尺, 使之大致垂直于视平面, 并应与仪器高度大约相同。使望远镜向上倾斜30°~40°, 用望远镜十字丝交点, 照准建筑高处一固定点M, 固定照准部( 游标经纬仪则固定上下盘) , 不使仪器在水平方向上转动, 将望远镜放平, 在横尺上得出读数m1, 然后以倒镜位置瞄准M, 再向下俯视, 在横尺上截取数值为m2, 此时出现m1、 m2位置不相同( 见图4) 。
2、 原因分析
经纬仪横轴不垂直于竖轴所
产生的系统误差。
3、 防治措施
应将经纬仪定期检查, 发现此
现象, 应及时对仪器进行校核, 预
图4 检验校核横轴
防将误差带到工程测量中去, 其校
正方法如下。
以十字丝交点对准横尺上面m1、 m2两数的平均值m( 即m1、 m2的中点) , 然后固定照准部( 游标经纬仪则固定上下盘) , 抬高望远镜, 这时十字丝纵丝必不经过M点, 而偏向M′点, 用校正针拨动支架上横轴校正螺丝, 改变支架高度, 即抬高或降低横轴的一端, 然后使十字丝对准M点。这项检校也须重复2~3次才能使条件满足。如果仪器上没有此项设备, 校正时须在较低的一个支架上用锡纸填高, 使之符合要求。
如在建筑物上m处不设置横尺, 可于该处贴一白纸。以正倒镜瞄准M向下投出m1、 m2, 然后取m1m2之中点m, 按同法校正。

图5 检验校核水准管

普通水准仪圆水准器轴不平行于竖轴
1、 现象
把水准仪安置在三脚架上, 转动脚螺旋, 使圆水准器的气泡居中。然后使仪器绕竖轴向一侧倾斜, 此时横丝所对尺上读数必已变动, 旋转微倾螺旋, 使十字丝交点处读数保持不变, 查看气泡是否偏离中心, 如有偏离, 记住气泡偏离中心的方向, 看是偏向目镜端还是偏向物镜端。使脚螺旋恢复原来位置, 并放置微倾螺旋使气泡居中, 此时横丝所对尺上读数仍为原来数值。然后再以和前次相反的方向旋转脚螺旋1~2整周, 使水准仪向另一侧倾斜, 同时放置微倾螺旋保持十字丝交点处读数不变, 再察看气泡有无偏离中心现象, 或偏向那一端。若气泡一次偏于目镜端, 而另一次偏于物镜端, 即存在交叉误差。
2、 原因分析
水准仪视准轴与水准管轴不平行而产生交叉误差。
3、 防治措施
用水准管上左右两校正螺旋一松一紧使气泡居中。检验与校正工作要重复进行, 直至满足条件。在进行三、 四等水准测量前, 都应先进行该项检验校正, 一般情况下应定期检查校正。
精密水准仪圆水泡轴线不垂直
1、 现象
仪器安平后拨转另一方向, 仪器气泡发生偏离。
2、 原因分析
精密水准仪圆水光轴线不垂直, 难于安平。
3、 防治措施
( 1) 仪器应定期检查
