膨胀水箱估算.doc

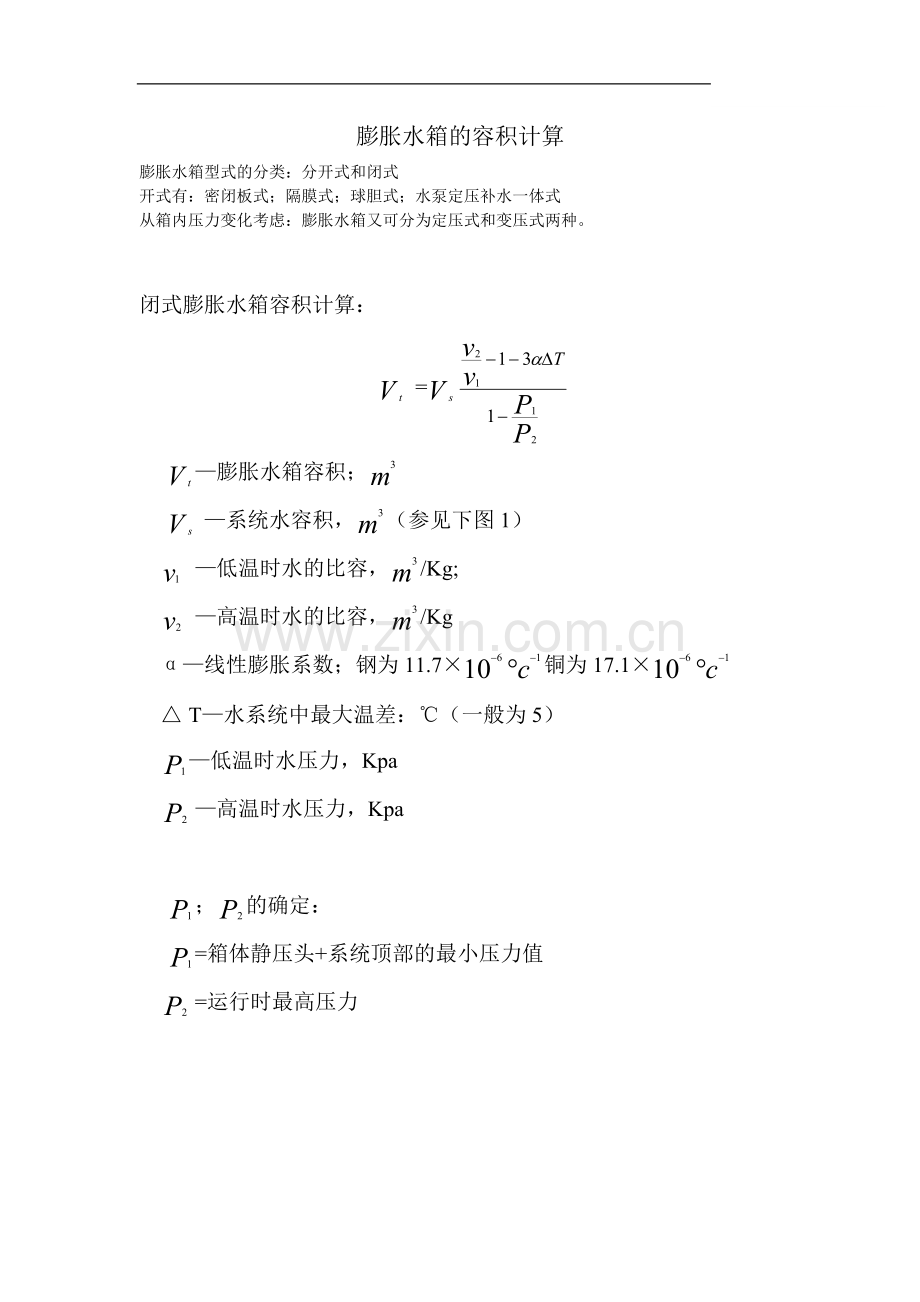

膨胀水箱的容积计算
膨胀水箱型式的分类：分开式和闭式
开式有：密闭板式；隔膜式；球胆式；水泵定压补水一体式
从箱内压力变化考虑：膨胀水箱又可分为定压式和变压式两种。

闭式膨胀水箱容积计算：
=
—膨胀水箱容积；
—系统水容积，（参见下图1）
—低温时水的比容，/Kg;
—高温时水的比容，/Kg
α—线性膨胀系数；钢为11.7×铜为17.1×
△ T—水系统中最大温差：℃（一般为5）
—低温时水压力，Kpa
—高温时水压力，Kpa

；的确定：
=箱体静压头+系统顶部的最小压力值
=运行时最高压力

开式膨胀水箱容积计算方法：
=α△t
---膨胀水箱有效容积，
α---水的体积膨胀系数，α=0.0006,1/℃
△t---系统内最大水温变化值，℃
---系统内的水容量， ，即系统中管道和设备内总容水量（参看图一）

图一： 水系统中总容量（L/ 空调面积）
系统形式
全空气系统
空气-水系统
供冷时
0.40~0.55
0.70~1.30
供热时
1．25~2.00
1.20~1.90
小心单位变换！应把L换成
