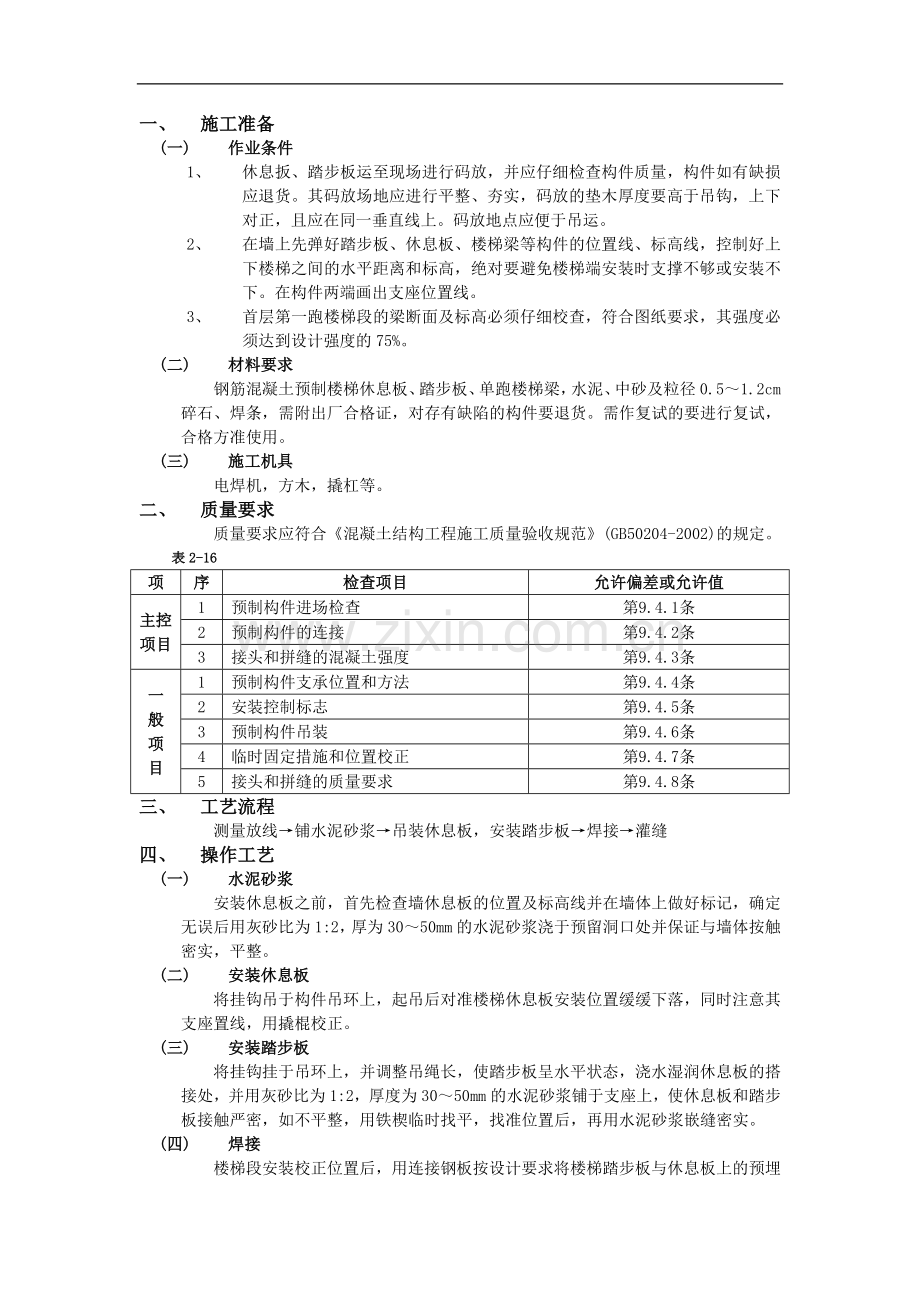

预制楼梯安装工程.doc

一、 施工准备
(一) 作业条件
1、 休息扳、踏步板运至现场进行码放，并应仔细检查构件质量，构件如有缺损应退货。其码放场地应进行平整、夯实，码放的垫木厚度要高于吊钩，上下对正，且应在同一垂直线上。码放地点应便于吊运。
2、 在墙上先弹好踏步板、休息板、楼梯梁等构件的位置线、标高线，控制好上下楼梯之间的水平距离和标高，绝对要避免楼梯端安装时支撑不够或安装不下。在构件两端画出支座位置线。
3、 首层第一跑楼梯段的梁断面及标高必须仔细校查，符合图纸要求，其强度必须达到设计强度的75%。
(二) 材料要求
钢筋混凝土预制楼梯休息板、踏步板、单跑楼梯梁，水泥、中砂及粒径0.5～1.2cm碎石、焊条，需附出厂合格证，对存有缺陷的构件要退货。需作复试的要进行复试，合格方准使用。
(三) 施工机具
电焊机，方木，撬杠等。
二、 质量要求
质量要求应符合《混凝土结构工程施工质量验收规范》(GB50204-2002)的规定。
表2-16
项
序
检查项目
允许偏差或允许值
主控项目
1
预制构件进场检查
第9.4.1条
2
预制构件的连接
第9.4.2条
3
接头和拼缝的混凝土强度
第9.4.3条
一
般
项
目
1
预制构件支承位置和方法
第9.4.4条
2
安装控制标志
第9.4.5条
3
预制构件吊装
第9.4.6条
4
临时固定措施和位置校正
第9.4.7条
5
接头和拼缝的质量要求
第9.4.8条
三、 工艺流程
测量放线→铺水泥砂浆→吊装休息板，安装踏步板→焊接→灌缝
四、 操作工艺
(一) 水泥砂浆
安装休息板之前，首先检查墙休息板的位置及标高线并在墙体上做好标记，确定无误后用灰砂比为1:2，厚为30～50mm的水泥砂浆浇于预留洞口处并保证与墙体按触密实，平整。
(二) 安装休息板
将挂钩吊于构件吊环上，起吊后对准楼梯休息板安装位置缓缓下落，同时注意其支座置线，用撬棍校正。
(三) 安装踏步板
将挂钩挂于吊环上，并调整吊绳长，使踏步板呈水平状态，浇水湿润休息板的搭接处，并用灰砂比为1:2，厚度为30～50mm的水泥砂浆铺于支座上，使休息板和踏步板接触严密，如不平整，用铁楔临时找平，找准位置后，再用水泥砂浆嵌缝密实。
(四) 焊接
楼梯段安装校正位置后，用连接钢板按设计要求将楼梯踏步板与休息板上的预埋
铁件进行围焊，焊缝应饱满并满足焊缝工艺标准。
(五) 灌缝
每层板的楼梯段安装完毕后，应及时将休息板两端和与墙体之间的缝隙用细石混凝土进行填实。首先将缝内垃圾清理干净，再用C20细石混凝土浇筑振捣密实，并注意混凝土的养护。
五、 成品保护
1、 楼梯段、休息板应采取正向吊装、运输和堆放。构件运输和堆放时，垫木应放在吊环附近，并高于吊环，上下对齐。垃圾道宜竖向堆放。
2、 堆放场地应平整夯实，下面铺垫板。楼梯段每垛码放不宜超过6块，休息板每垛不超过10块。
3、 楼梯安装后，应及时将踏步面加以保护，避免施工中将踏步梭角损坏。
4、 安装休息板及楼梯段时，不得碰撞两侧砖墙或混凝土墙体。
六、 应注意的质量问题
1、 楼梯段支承不良：主要原因是支座处接触不实或搭接长度不够。安装休息板时要校对标高，安装楼梯段时除校对标高外，还应校对楼梯段斜向长度。
2、 楼梯段不平：主要原因是操作不当，安装时没有坐浆，不平浮搁，安装找正后未及时灌缝。安装时应严格按设计要求铺水泥浆，安装后及时灌缝。
3、 焊接不符合要求：构件连接仅采用短钢筋两端点焊，影响结构整体性能。应按设计要求，用连按铁件将四周围焊牢固。
4、 休息板面与踏步板面接搓高低不符合要求：主要原因是抄平放线不准，安装标高不符合设计要求。安装休息板应注意标高及水平位置线的准确性。
楼梯段左右反向：安装时应注意扶手栏杆预埋件的位置。
