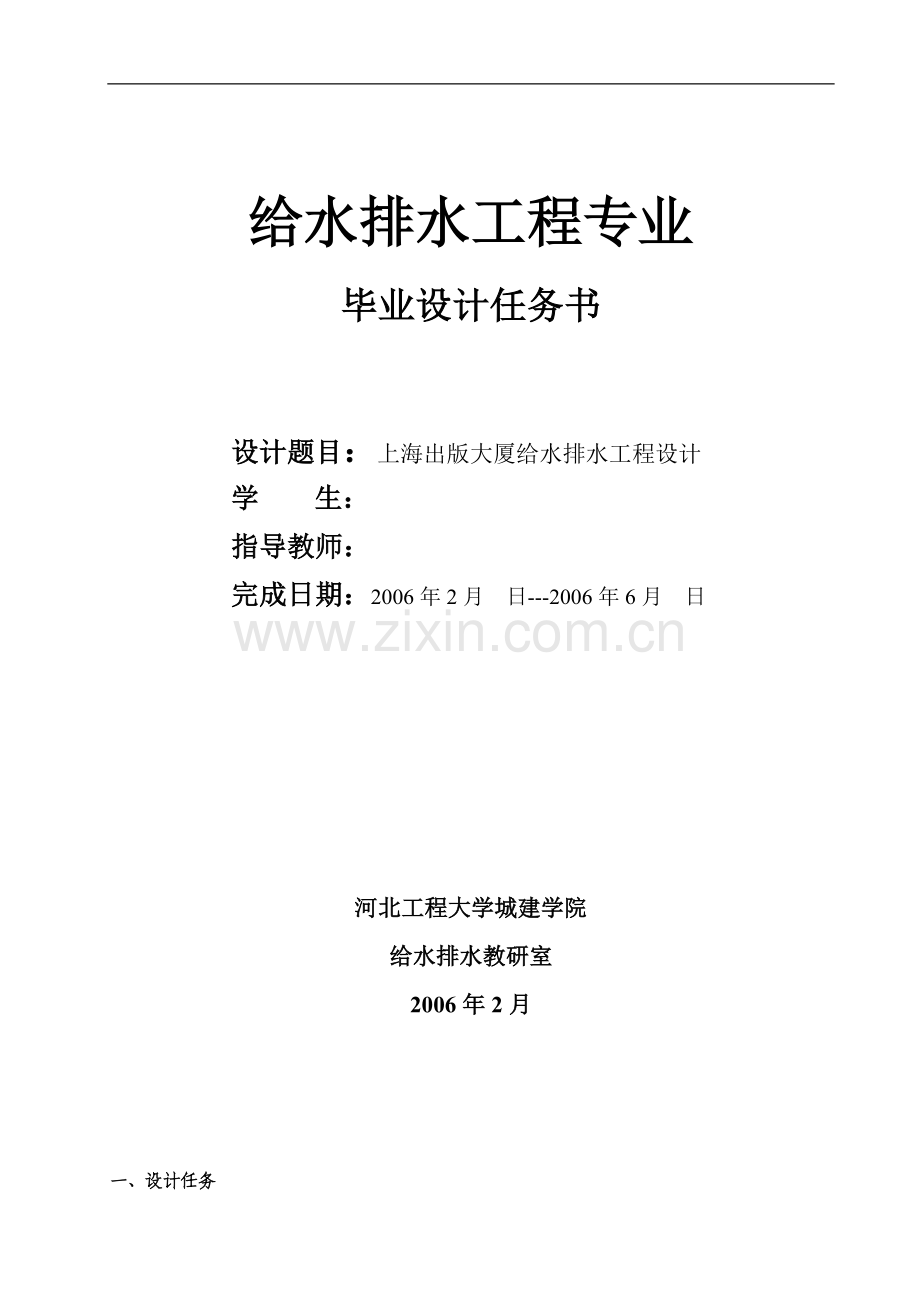

出版大厦任务书.doc

给水排水工程专业
毕业设计任务书

设计题目：上海出版大厦给水排水工程设计
学 生：
指导教师：
完成日期：2006年2月 日---2006年6月 日

河北工程大学城建学院
给水排水教研室
2006年2月

一、设计任务
根据上级有关部门批准的设计任务书，拟在上海市建筑造一幢十六层的出版大楼，建筑高度61.80米，地下一层，地上十六层，局部二十层，总建筑面积2.0万m2。要求设计该建筑内给水排水工程，具体设计项目为：
1、室内给水工程。
2、室内排水工程：污、废水分流，污水进化粪池处理。
3、室内消防工程：消火栓系统，自动喷淋系统。
4、室内热水工程。
二、设计文件及设计资料
1、上级主管部门批准的设计任务书
2、建筑设计资料
该建筑是一综合性大楼。工程为框架剪力墙结构。首层室内地面标高为±0.00米。地下室为设备机房（包括水泵机组、水池、空调机组等），所处地面标高为-5.0米。1~4层每层层高为5.2米，5~9层高均为3.4米。10~16层层高为2.8米。首层为接待大厅，2层为展销厅，3层为多功能厅和餐厅，4层为大、小会议室；5~9办公房间；9层与10层之间为设备层,层高为2.2米；10~16层为客房部，共设有238个床位。各层具体功能见建筑图所示。屋顶设有水箱间和加热间，水箱箱底标高为62.3米。具体参照附图，包括地下室、首层、二层、标准层、水箱间等建筑平面图。
根据建筑的性质、用途，室内设有完善的给排水卫生设备；该建筑要求消防给水安全可靠，设置独立的消火栓系统及自动喷水灭火系统，每个消火栓箱内设消防泵启动按钮，消防时可直接启动消防泵。生活水泵要求自动启闭。所有管道采用暗装敷设方式。
3、 城市给水排水管道资料
（1） 给水资源：本建筑以城市给水管网为水源，从建筑南侧市政管道取水，管径米DN350。常年提供的资用水头为25米。要求不允许从管网直接抽水。
（2） 排水条件：该城市排水为分流制排水。
（3） 热源条件：建筑的南则管沟内有DN200的蒸汽管，管内蒸汽压力为0.2Mpa（表压）。
三、毕业设计工作内容
1、建筑给水排水方案的确定
2、建筑给水排水工程的扩大初步设计
3、建筑给水排水工程的施工图设计
四、设计成果要求
1、按设计任务，编写计算说明书一份，要求不少于60页。
2、绘制该给水排水设计工程的施工图（包括平面图、系统图、首页说明等）。数量8张以上，计算机与手工绘图各至少三张。具体内容：
生活给水系统的平面布置图、系统图
排水（污水、废水）系统的平面布置图、系统图
消火栓给水系统的平面布置图、系统图
自动喷水灭火系统的平面布置图、系统图
热水给水系统的平面布置图、系统图
水泵、水池、水箱的平面布置图、系统图
五、设计参考资料
1、《建筑给水排水工程》
2、《高层建筑给水排水工程》
3、《建筑给水排水设计手册》
4、《给水排水设计手手册》第1、2、11分册
5、《高层民用建筑设计防火规范》
6、《自动喷水灭火设计规范》
7、《全国通用给水排水标准图集》（S1，S2，S3）
六、设计时间
第一周：明确设计任务、搜集资料，确定方案，写出设计说明。
第二～三周：设计计算，完成设计书初稿。
第四～十周：施工图设计。
第十一～十二周：完善设计说明书与施工图，装订成册。
附表：建筑用水情况
序号
项目
数量
单位
用水量标准（参考）
1
办公人员
600
人
80 L/人·d
2
客房床位
238
床
500 L/床·d
3
工作人员
150
人
120 L/人·d
4
餐厅就餐人数（2）
400
人
15L/人·次
5
每日干衣量
150
公斤
50 L/公斤
6
水景及绿化用水量

7
未预见水量

8
空调补给水
60
m3/d
50
