柱子基础内箍筋是怎样计算出来的？软件也给出了公式，但是公式看不懂，很多学员问我这个问题，我自己也没搞懂，前一段时间和广联达开发人员在一起备课，我就顺便问了开发人员，开发人员给出了明确的解释，我相信有很多同学也没有搞清楚这个问题，今天的文章我就给大家说说柱子基础内箍筋根数的算法。

一、柱子基础内箍筋根数软件是怎样计算的？

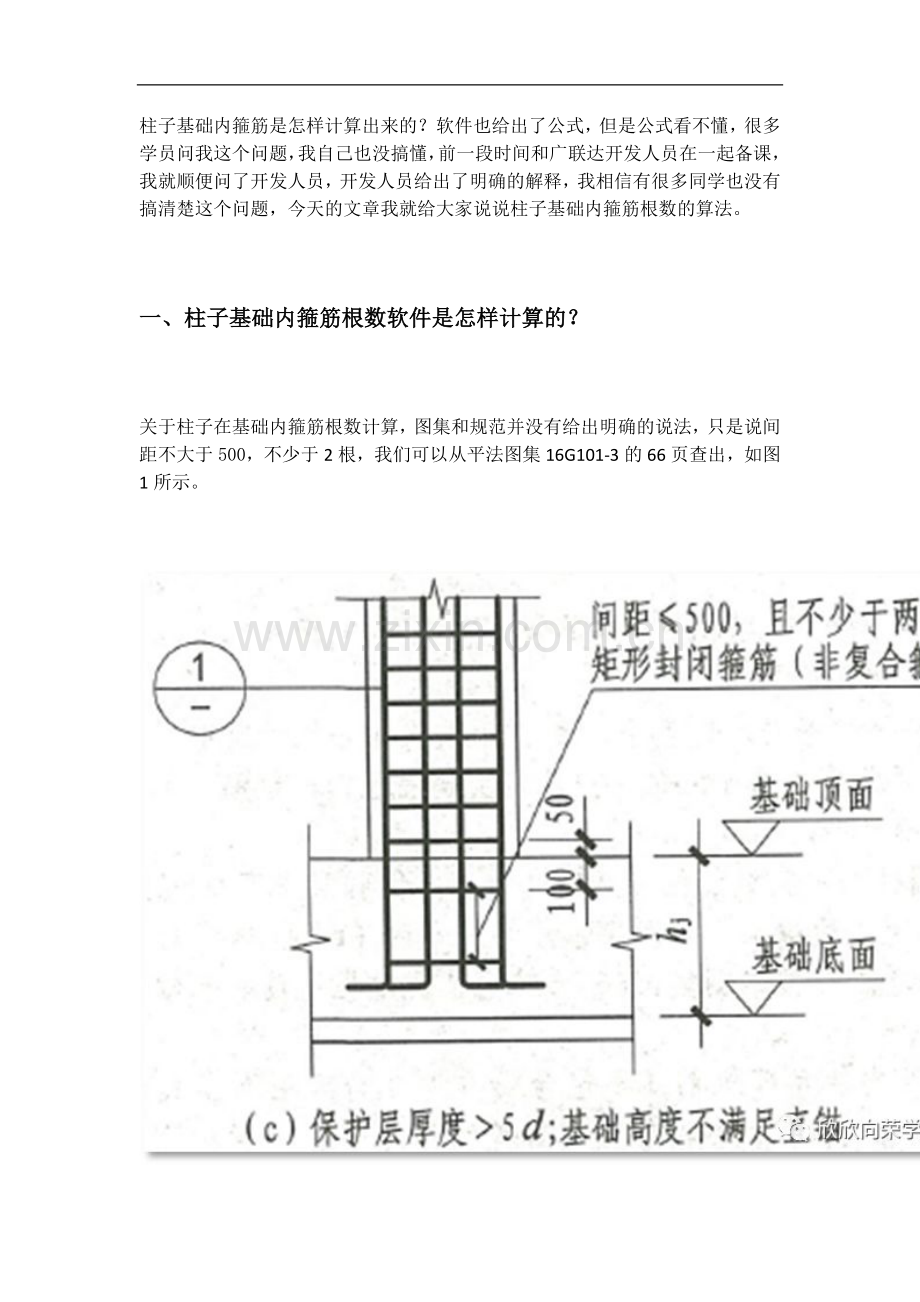

关于柱子在基础内箍筋根数计算，图集和规范并没有给出明确的说法，只是说间距不大于500，不少于2根，我们可以从平法图集16G101-3的66页查出，如图1所示。

图1

从图集提供的这些条件，我们是没法算出柱子在基础内的箍筋根数的，因为少一个条件，就是最底部的第一根箍筋起步是多少，图集上没有说。

那么软件是怎样计算的呢？下面我们来研究软件的算法。

我们随便拿一个工程，看看软件是怎样计算柱子基础内的箍筋根数的，如图2所示。

图2

你知道这3根箍筋，软件是怎样计算出来的吗？我们看下公式，操作步骤如图3所示。

图3

你能看懂软件这个计算公式吗？max(Ceil((760-100)/500)+1,2)。
我们试着解释下，如图4所示。

图4

这里的760是怎么来的，我解释不了，问了广联达的开发人员，开发人员说是基础厚度减去保护层，说明广联达软件把最底部第一根箍筋的起步当成保护层，那么图4就变成这样了，如图5所示。

图5

如果我们把基础的保护层变一下，看看这个760会不会变化。现在我们把基础的保护层变成70，如图6所示。

图6

再汇总一次，我们看看软件根数计算结果会不会变化，如图7所示。

图7

又一次验证，软件是按最底部第一根箍筋起步为保护层计算的。

软件是怎样设置的？

现在我们明白了软件是怎么计算出这个根数的，现在我问你，软件在什么地方设置，就可以计算出这个结果？如果我们想让结果变化，怎样设置？

原来软件是预置了这个结果，大家看一下图8就明白了。

图8

按照图8，我们完全可以设置基础内指定根数为2根，这时候无论基础厚度如何变化，软件都计算为2根，这一点我在这里就不测试了，有兴趣的同学可以自己测试一下。

这是我经常使用的方法，遇到类似的问题，不知道软件是怎么计算的，又一时找不到相关人员询问，我就不断地测试，看软件是怎么计算的，测试多了，就弄清楚软件是怎么计算的了。这是我们驾驭软件的诀窍。

二、手工计算与软件有什么区别？

手工与软件的计算原理一样，就是在底部第一根箍筋起步上理解有所不同，手工我一般取值为150，这150也是推导出来的，推导过程如下：

第一根钢筋起步=基础保护层厚度+底部两层网片直径+主筋弯折直径+起步50≈150，具体推导过程如图9所示。

图9

这样基础根数的计算公式就变成：
根数=max[（800-150-100）/500（向上取整）+1,2]=3根。

这里虽然根数相同，但是意义却不同。我的观点，手工更符合实际情况。

三、理解不同，没有对错

这里我要特别说明一下，手工算法虽然与软件算法不同，但是没有对错，都是因为大家对同一件事情的理解不同，软件的理解更符合大家的常识，计算起来也简单。因为国家没有给出明确的标准，就会产生这些争议。不过，因为在基础内争个对错也没有意义，计算出来的根数都差不多。

记得我在北京听陈青睐教授的讲座，有一个人就问这样一个问题：“基础内的箍筋到底是只有外围箍筋还是复合箍筋？”陈教授回答很有意思，大意是这样的：“从力学角度考虑，基础内箍筋不承载任何力，只起到固定纵筋的作用，只需要外围箍筋就可以了，不过，你算上就算上了，没多少钢筋。”所以，规则是规则，应用是应用，大家灵活掌握。

钢筋上应该有很多不确定的情况，大家遇到具体情况，能找依据就找依据，找不到依据就依据常识，具体怎么算，你看着办。哈哈！
