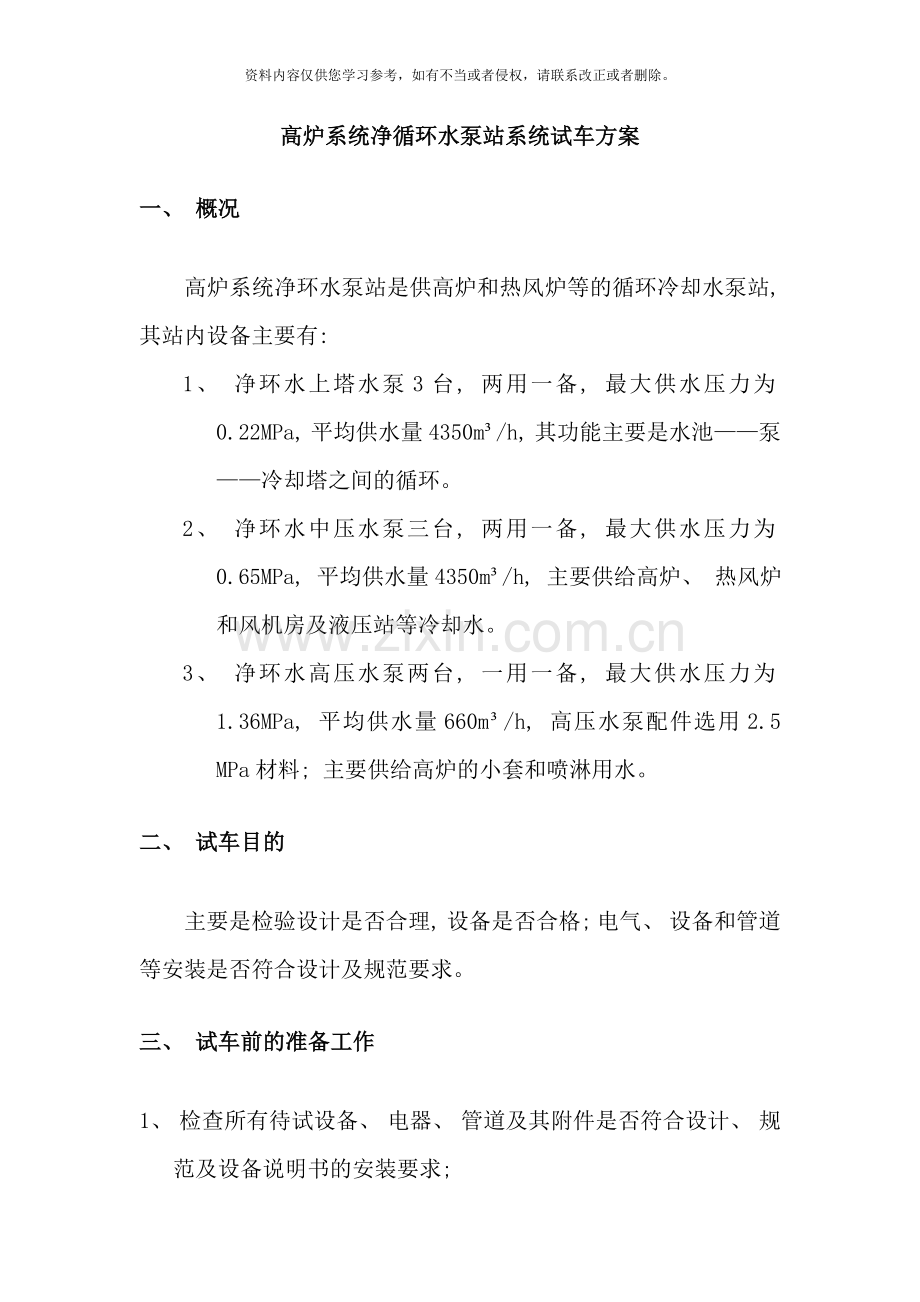

高炉系统净循环水泵站系统试车方案
一、 概况
高炉系统净环水泵站是供高炉和热风炉等的循环冷却水泵站, 其站内设备主要有:
1、 净环水上塔水泵3台, 两用一备, 最大供水压力为0.22MPa, 平均供水量4350m³/h, 其功能主要是水池——泵——冷却塔之间的循环。
2、 净环水中压水泵三台, 两用一备, 最大供水压力为0.65MPa, 平均供水量4350m³/h, 主要供给高炉、 热风炉和风机房及液压站等冷却水。
3、 净环水高压水泵两台, 一用一备, 最大供水压力为1.36MPa, 平均供水量660m³/h, 高压水泵配件选用2.5 MPa材料; 主要供给高炉的小套和喷淋用水。
二、 试车目的
主要是检验设计是否合理, 设备是否合格; 电气、 设备和管道等安装是否符合设计及规范要求。
三、 试车前的准备工作
1、 检查所有待试设备、 电器、 管道及其附件是否符合设计、 规范及设备说明书的安装要求;

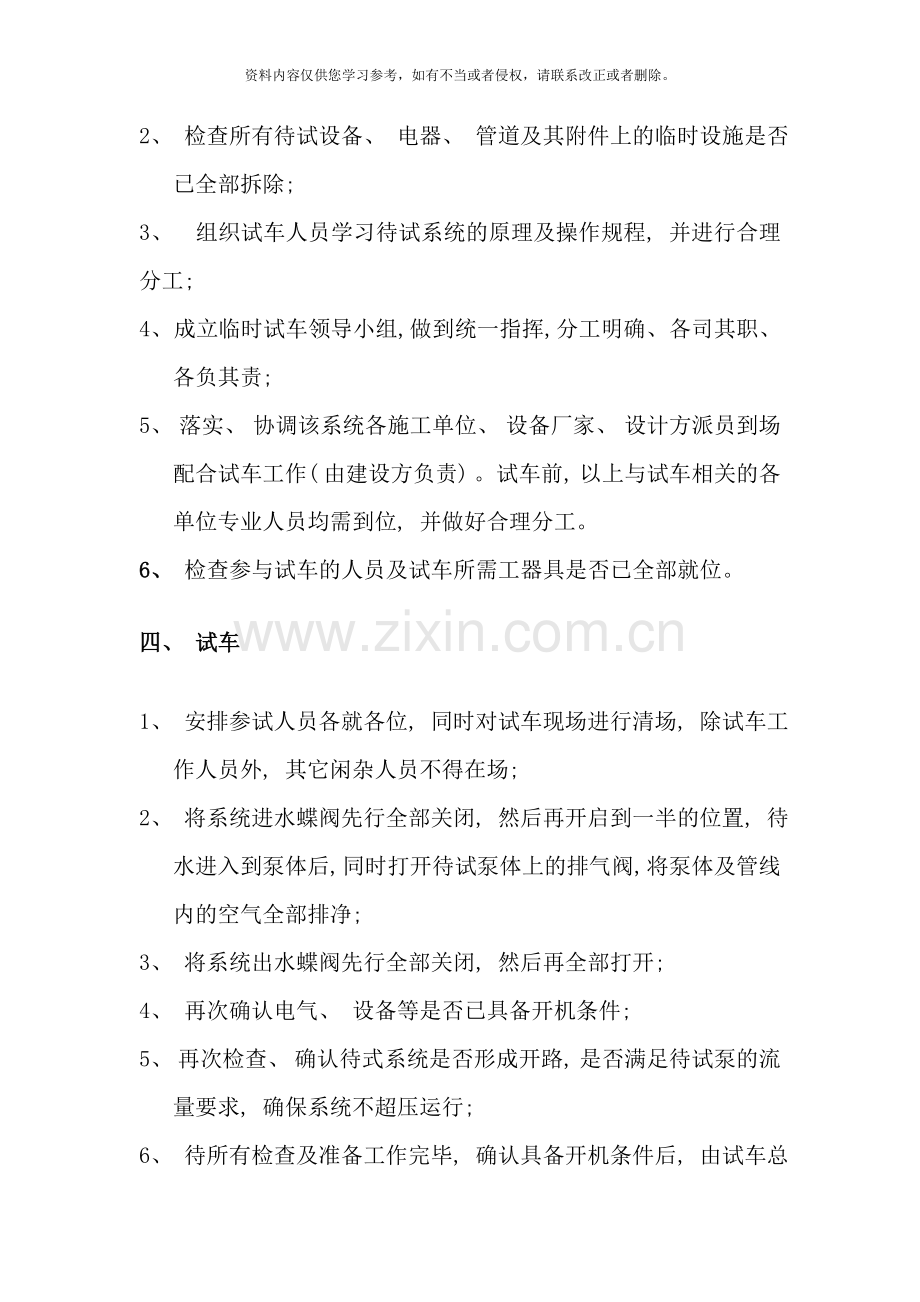

2、 检查所有待试设备、 电器、 管道及其附件上的临时设施是否已全部拆除;
3、 组织试车人员学习待试系统的原理及操作规程, 并进行合理分工;
4、 成立临时试车领导小组, 做到统一指挥, 分工明确、 各司其职、 各负其责;
5、 落实、 协调该系统各施工单位、 设备厂家、 设计方派员到场配合试车工作( 由建设方负责) 。试车前, 以上与试车相关的各单位专业人员均需到位, 并做好合理分工。
6、 检查参与试车的人员及试车所需工器具是否已全部就位。
四、 试车
1、 安排参试人员各就各位, 同时对试车现场进行清场, 除试车工作人员外, 其它闲杂人员不得在场;
2、 将系统进水蝶阀先行全部关闭, 然后再开启到一半的位置, 待水进入到泵体后, 同时打开待试泵体上的排气阀, 将泵体及管线内的空气全部排净;
3、 将系统出水蝶阀先行全部关闭, 然后再全部打开;
4、 再次确认电气、 设备等是否已具备开机条件;
5、 再次检查、 确认待式系统是否形成开路, 是否满足待试泵的流量要求, 确保系统不超压运行;
6、 待所有检查及准备工作完毕, 确认具备开机条件后, 由试车总指挥下达试车指令;
7、 开机待运行平稳后, 由操作人员将进水蝶阀缓慢开启, 直到阀门最大开启度;
8、 试车过程中如发生故障和异常情况, 要及时通知试车总指挥, 由试车总指挥确认是否停车, 其它人不得擅自发号施令。
五、 试车纪律
1、 参与试车的人员, 必须熟悉整个系统的情况, 操作人员必须是专 业人员;
2、 参与试车人员必须做到统一指挥, 分工明确, 各司其职, 各负其责;
3、 操作人员必须服从指挥, 认真负责, 及时汇报, 依据指令果断处理, 不得擅自离岗。
六、 试车安全
1、 参与试车人员必须严格执行试车程序和相关安全操作规程;
2、 试车前, 参试人员要对系统认真进行检查, 确认系统已全部符合安装及规范要求后才能试车;
3、 参试人员要穿戴好劳动防护用品, 高空处要做好高空防护;
4、 所有参试人员行动必须听指挥;
5、 试车过程中, 试车人员要站在安全的位置, 例如不能正对法兰口, 不能站在设备及管道上。
6、 试车过程中, 非试车人员不得进入试车现场;
九冶云南曲靖工程部项目部
10月15日

高炉系统工程净环水泵站
系统试运转

方

案

审 批:

审 核:

编 制:

九冶云南曲靖工程项目部
10月15日

施工组织设计( 方案/变更) 报验申请表

工程名称: 云南曲靖双友钢铁有限公司3#高炉炼铁工程 编号: XHS-FA字 001

致: 云南曲靖双友钢铁有限公司工程管理公司

我方已根据施工合同的有关规定完成了3#高炉炼铁工程净循环水泵站系统试运转工程施工组织设计( 方案/变更) 的编制, 并经我单位上级技术负责人审查批准, 请予以审查。

附: 施工组织设计( 方案/变更)

承包单位( 章) : 九冶云南曲靖工程项目部
项目经理: 马 超
资质证号:
日 期: 10月15日

总/专业工程师审查意见:

总/专业工程师:
岗位证号:
日 期: 年 月 日
建设单位技术负责人审核意见:

建设单位:
总/专业工程师:
岗位证号:
日 期: 年 月 日

本表一式三份, 建设单位、 监理单位、 承包单位各一份。
