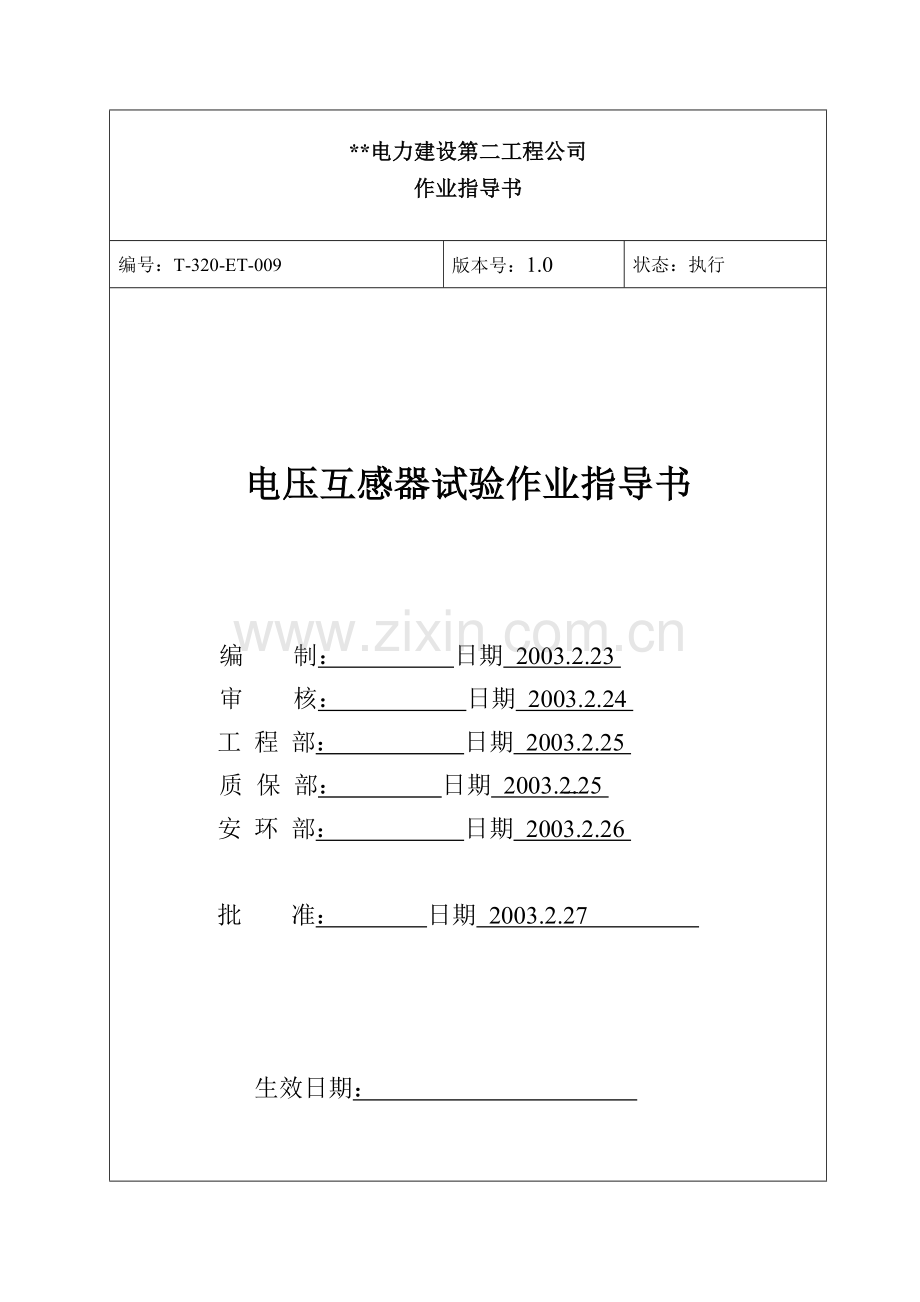

电压互感器试验作业指导书

编 制： 日期 2003.2.23
审 核： 日期 2003.2.24
工 程 部： 日期 2003.2.25
质 保 部： 日期 2003.2.25
安 环 部： 日期 2003.2.26

批 准： 日期 2003.2.27

生效日期：

**电厂二期工程
（2×900MW）#6标段
电压互感器试验作业指导书
编号：T320-ET--009
版本号：1.0
状 态：执行

目 录

8 目的
9 适用范围
10 编制依据
11 试验项目
12 试验人员
13 试验条件
14 试验方案
15 试验方法
16 环境因素分析
17 风险分析与防范措施

文件修改记录：

1.0
创建

版本号
修改说明
修改人
审核人
批准人

1. 目的：
为了保证**电厂二期工程（2×900MW）#6标段电气设备安装的施工质量，确定电压互感器制造和安装质量符合有关规程规定，保证电气设备安全投运。
2. 适用范围：
适用于**桥电厂二期工程（2×900MW）#6标段电压互感器交接试验。
3. 编制依据：
3.1 SIEMENS 施工图纸及安装手册
3.2 《电力建设安全工作规程》 （火力发电厂部分）
3.3《电气装置安装工程电气设备交接试验标准》 （GB50150—91）
4. 试验项目：
4.1. 变比和极性试验
4.2. 绕组的直流电阻试验
4.3. 绕组绝缘电阻试验
4.4. 空载电流试验
4.5. 交流耐压试验
5. 试验人员：
试验负责人： 1人
试验员： 3人
6. 试验条件：
6.1. 所有参与试验人员资质证书齐全、有效，并经过详细的技术交底。
6.2. 试验仪器合格有效。
6.3. 设备的技术文件和出厂试验报告齐全。
6.4. 安装工作基本完成，基础接地良好可靠。
6.5. 现场有可靠的施工电源。
6.6. 现场有足够的施工空间。
7. 试验方案：见附图一。
18 试验方法：
18.1 变比和极性试验：
8.1.1. 试验接线：

A
B

a
b
A
N

a
n

电源

变比电桥 电压互感器
电压互感器变比试验接线图
8.1.2. 试验仪器：变比电桥
8.1.3. 试验步骤：
a. 检查试验接线正确。使用单相接线方法。
b. 按照该仪器使用要求进行操作。
c. 记录额定变比及误差数据和极性。
d. 记录表格：
测试相
计算变比
实测误差
接线组别
A
100

B
100

C
100

18.1.1 数据分析：测试值应与铭牌一致。
18.1.2 安全注意事项：电压互感器高压绕组与低压绕组要分别接到变比电桥的高压端子和低压端子，严禁接反，防止损伤仪器和试验人员。
8.2. 绕组直流电阻试验：
8.2.1. 试验接线：按仪器使用要求将测试线接入被试绕组。
8.2.2. 试验仪器：单双臂电桥
8.2.3. 试验步骤：
19 检查接线正确，按仪器的要求进行操作。
20 测量一次绕组直流电阻的测试数据及当时温度。
21 记录表格：
温度：
测试相
A
B
C
测量绕组（AN）

8.2.4. 数据分析：与出厂值比较应无明显差别。
8.2.5. 安全注意事项：在断开电源后，方可换线，避免产生高压。
8.3. 绕组绝缘电阻试验：
21.1.1 试验接线：将测试线接入被试绕组。
21.1.2 试验仪器：2500V摇表，1000V摇表
21.1.3 试验步骤：
22 用2500V摇表测量一次绕组对二次绕组及地的绝缘电阻。
23 检查接线正确，合上电源，记录测试数据及当时温度。
24 用1000V摇表测量二次绕组对一次绕组及地的绝缘电阻。
25 记录表格： 温度：
测量方式
绝缘电阻
A
B
C
AN-an、G

an-AN、G

25.1.1 数据分析：与出厂值相比应无明显差别。
25.1.2 安全注意事项：试验过程中，严禁触摸被试物，以防电击。非被试绕组短接接地。试验结束后，对试品充分放电。
25.2 空载电流试验：
25.2.1 试验接线：
V
A

a

n
K T PT
K-开关
T-调压器
空载电流试验接线图
8.4.2. 试验仪器：
26 调压器，220V/3kVA。
27 电压表，T19-V，30/60V。电流表，T19-A。

27.1.1 试验步骤：检查接线正确，合上电源，均匀调节电压到额定值57.7V，记录电流值。
测试绕组
相别
电压
电流
an
A
57.7V

an
B
57.7V

an
C
57.7V

27.1.2 数据分析：与出厂值比较应无明显差别。
27.1.3 安全注意事项：
28 试验过程中有高压，试验人员与电压互感器保持2米以上的距离。
29 试验区域围上安全绳，悬挂警示牌，并有人监护。
30 柜体接地良好可靠，接地线为截面不小于4mm²多股软铜线。
30.1 交流耐压试验：与开关室母线交流耐压一起进行。
31 环境因素分析：
本试验影响环境的因素：废弃白布、乙烯带等。
废弃白布、乙烯带等设专人保管，废料分类处理。
32 风险分析及防范措施：
本试验项目的危险因素：触电、高压伤人等。
32.1 试验人员认真学习作业指导书，应熟练掌握有关内容。
32.2 做好技术交底和安全交底。
32.3 对于高压伤人的防范措施是，高压试验区域围上安全警示带，向外悬挂“止步、高压危险”标示牌，并派专人守护。
32.4 对于触电的防范措施，接电源时，必须要有两人，一人工作，另一人监护。在试验时不能靠近被试设备。
32.5 试验中如发生异常，应立即断开电源，并经充分放电后方可进行检查。

附图一：
电压互感器试验方案准备
结束
试验结论
试验报告
测量绝缘电阻
测量空载电流
交流耐压试验
测量变比和极性
测量直流电阻
