实验八PLC修调与子程序调用综合实验
一、实验目的
1. 熟悉华中八型梯形图的编写方法
2. 熟悉华中八型梯形图的梯图结构
3. 了解梯形图编写逻辑关系的常用技巧
二、实验仪器设备
1、HNC-8 -次开发平台一套

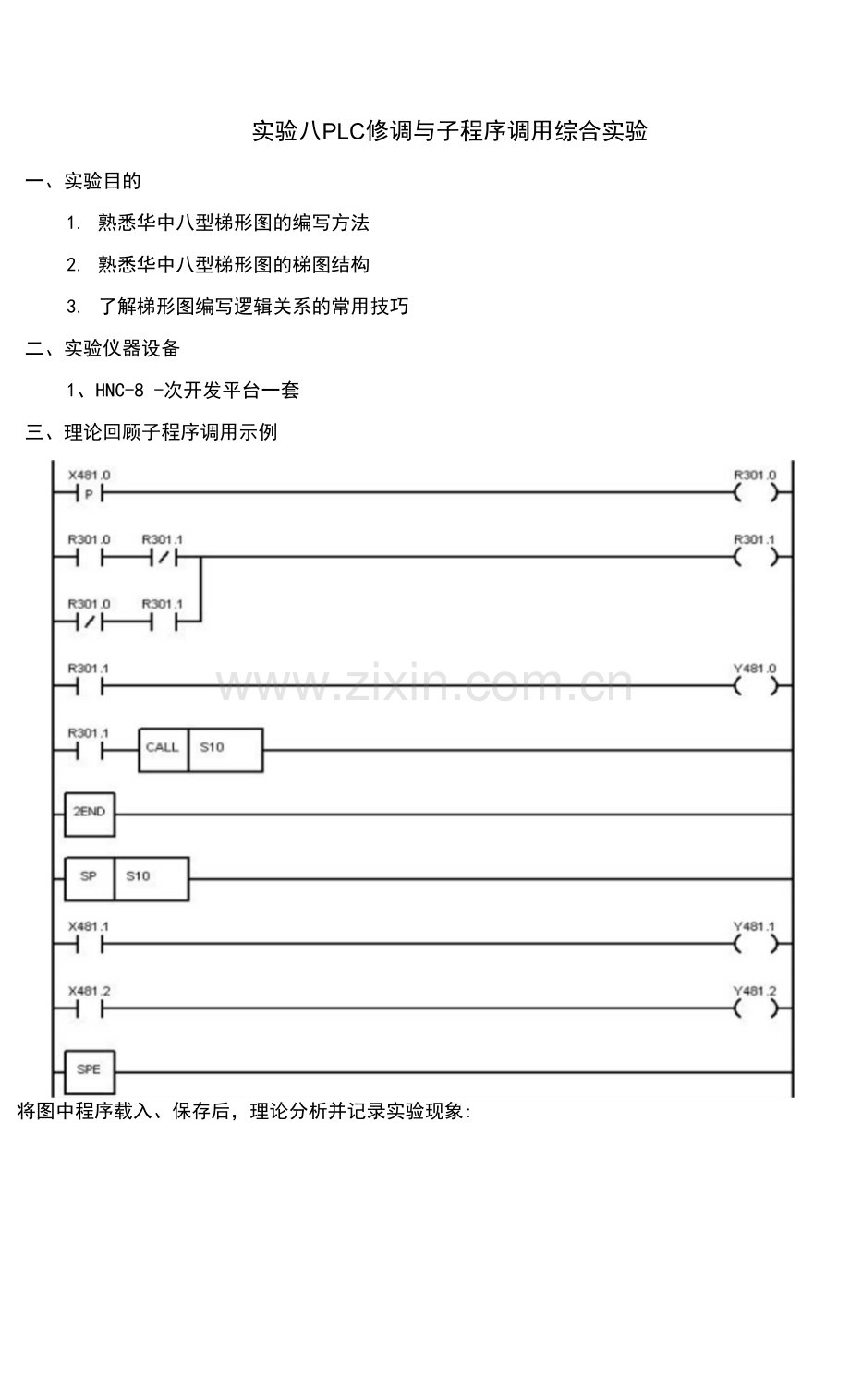

三、理论回顾子程序调用示例

将图中程序载入、保存后，理论分析并记录实验现象:

状态
奇数次按下程序跳段按 键
偶数次按下程序跳段按键
按下选择停按键

按下MST锁按 键

修调功能示例R213
R71

COP
PO
a
P213
P71
R213
R71
主轴修调示例COD po

X487

7

P213

MOV
P71

G2566

进给修调示例
wov
X489
R214

P214

COD
P8

21

R214

R72

MOV
R72

G2564

修调功能实质上分为三步：外部取样、逻辑运算、集中输出。
1. 外部取样：利用MOV或者WAND取修调地址。
2. 逻辑运算：利用功能模块PTN或者COD做出运算。
3. 集中输出：将目的值MOV给G寄存器，实现修调功能。
a. 主轴修调（波动开关按键地址X487.0~2系统地址G2566）
b. 进给修调（波动开关按键地址X489系统地址G2564）
c. 快移修调（按键修调 系统地址G2565）
注：逻辑关系不复杂，内部关系比较多，理清PLC与其他设备的分工是这里学习的关键。
四、实验步骤
实验1 （此处要求借助于前面定时器中的实验条件）
要求：在PLC2中创建子程序S13、S14o
定时器实验中的红灯亮时，可以正常使用MCP面板上的进给修调的旋钮，且进给修调 的倍率功能正常。
定时器实验中的绿灯亮时，可以使用附加按键F1、F2、F3、F4来改变进给轴的进给修 调。
S13内容：编写PLC使MCP面板上的进给修调的旋钮能按PMC面板上的指示正常的控 制进给轴的修调比例。
S14内容：编写PLC使MCP面板上的F1,F2,F3,F4能够改变进给轴的修调比例为10%,30%, 60%, 90%o
并将PLC程序记录在下来。
附录1：参考文献
1、HNC-8系统PLC编程说明书
