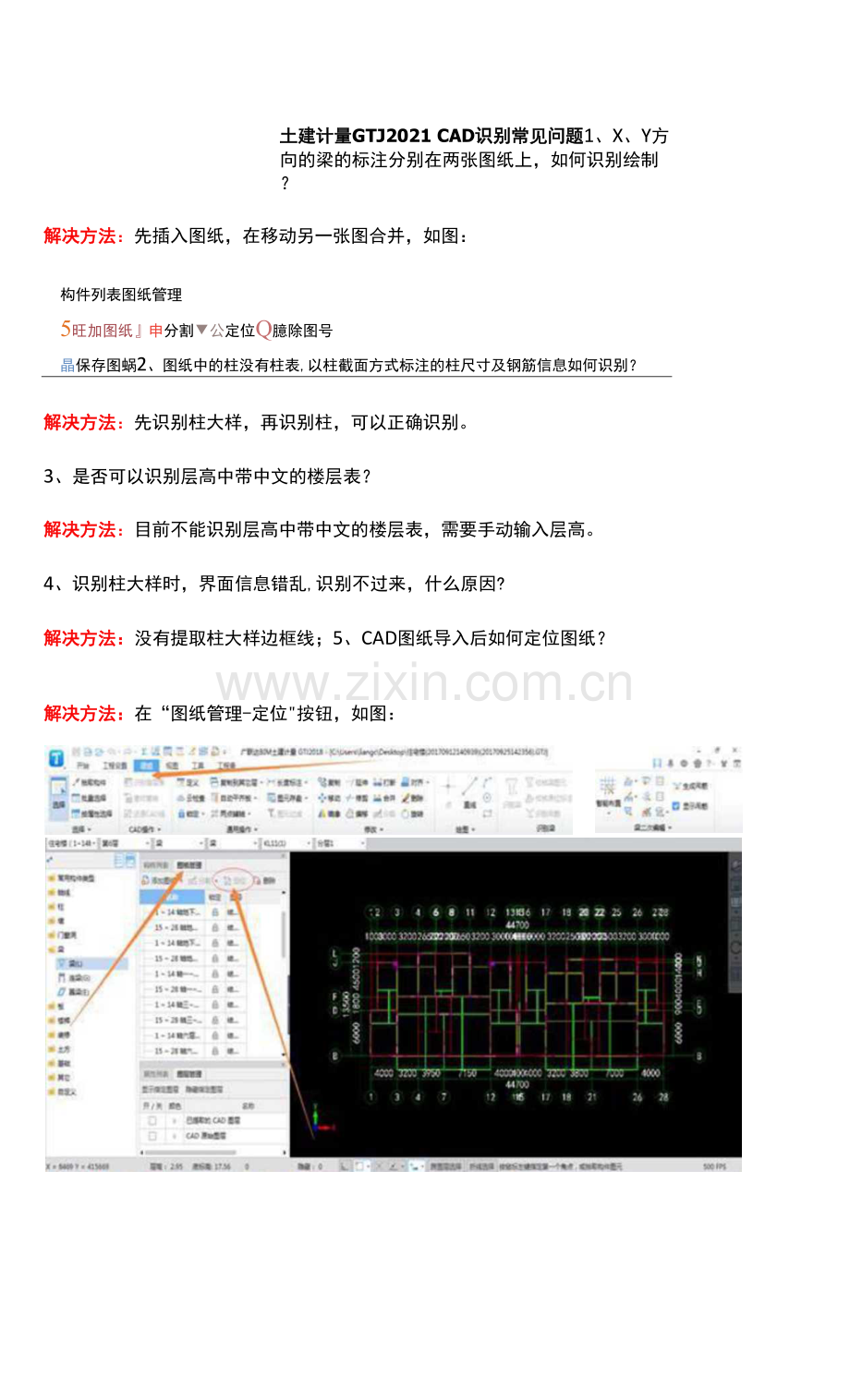

土建计量GTJ2021-CAD识别常见问题.docx

土建计量GTJ2021 CAD识别常见问题1、X、Y方向的梁的标注分别在两张图纸上，如何识别绘制？
解决方法：先插入图纸，在移动另一张图合并，如图：
构件列表图纸管理
5旺加图纸』申分割▼公定位Q臆除图号
晶保存图蜗2、图纸中的柱没有柱表,以柱截面方式标注的柱尺寸及钢筋信息如何识别？
解决方法：先识别柱大样，再识别柱，可以正确识别。
3、是否可以识别层高中带中文的楼层表？
解决方法：目前不能识别层高中带中文的楼层表，需要手动输入层高。
4、识别柱大样时，界面信息错乱,识别不过来，什么原因?
解决方法：没有提取柱大样边框线；5、CAD图纸导入后如何定位图纸？

解决方法：在“图纸管理-定位"按钮，如图：

6、CAD设置比例在什么位置?怎么操作？
解决方法：菜单栏选择建模模块，在"CAD操作"找到"设置比例"，如图；

7、在软件中是否可以实现修改CAD图纸？如何修改？
解决方法：添加CAD图纸后，需要点击图纸右侧的"锁头"图标进行解锁，解锁后方能修改相应的CAD图纸:
,234 « • II 121/ IS X ZZ 25 Zb
44油
xcgwce 球；3XWX
8、图纸管理面板关掉后如何恢复？

44B n *«
It it
9、CAD识别时，如何转换钢筋符号？
W 5馈盅篇篇
解决方法：在"建模”模块下,使用"查找替换”功能即可；
4 6 « 11 12 UWC 17 18 » 2Z 2^ 26
447OC
10、识别相应层的柱大样时，生成的柱构件出现在其他层中是什么原因？
解决方法：需要用户自行检查楼层标高是否正确，识别柱大样是根据标高匹配楼层的；11、CAD图纸 只有一张图,倒进去时显示：导入图纸过大,计算机的内存不足,如何处理？
12、18版本中“梁跨校核“在什么位置?
解决方法：新版本中"梁跨校核"更改为“校核梁图元"；13、CAD识别柱大样的时候提示"提取后未被使用的柱大样信息"？
解决方法：柱大样已经提取了，但识别过程中，软件没有用到柱大样信息，需要用户自行判断这个信息是为有用信息还是软件识别有错误，如果错误，需要在截面编辑中修改；14、CAD原图和已提取的CAD图在哪里切换？
解决方法:
uueii.

15、识别梁时，点选识别原位标注无法识别是什么原因？
解决方法：说明原位标注被识别成集中标注了，所以点选识别不成；遇到这样的情况，应该分别提取标注,针对错误提取的标注,可通过【还原CAD线】恢复CAD线后重新提取；16、CAD识别墙的时候，有门窗的地方墙断开了是什么原因？
解决方法：在识别墙之前先提取门窗线17、剪力墙表识别后，只能在当前层定义构件吗？即使标高涵盖了其他楼层，也没建立剪力墙构件， 是什么原因？
解决方法：CAD识别剪力墙表时，需要检查一下所属楼层里的楼层信息是否正确,不正确手动修改后再进苛只别；18、软件是否可以自动识别自定义构件的图纸比例？
解决方法：目前软件无法自动设置比例,需要在CAD图纸里需要手动设置比例，然后再在软件里来识 别；19、梁识别后会有红色显示是什么原因？
解决方法：出现此类情况的原因是因为识别的跨数与图元属性不同就会用红色显示,需要用户确认并调整跨数；
