单相自吸水泵.pptx

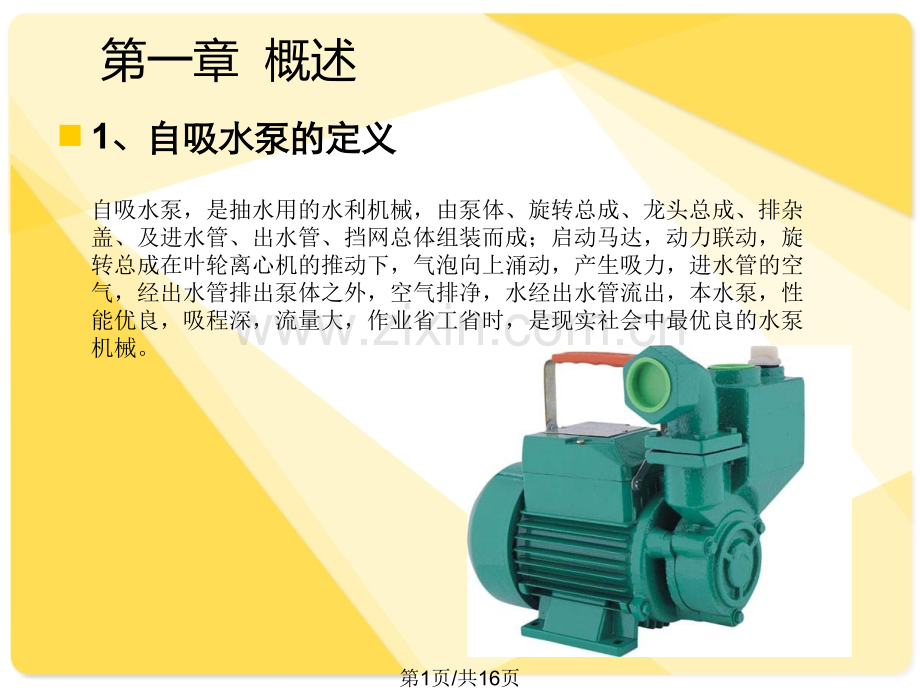

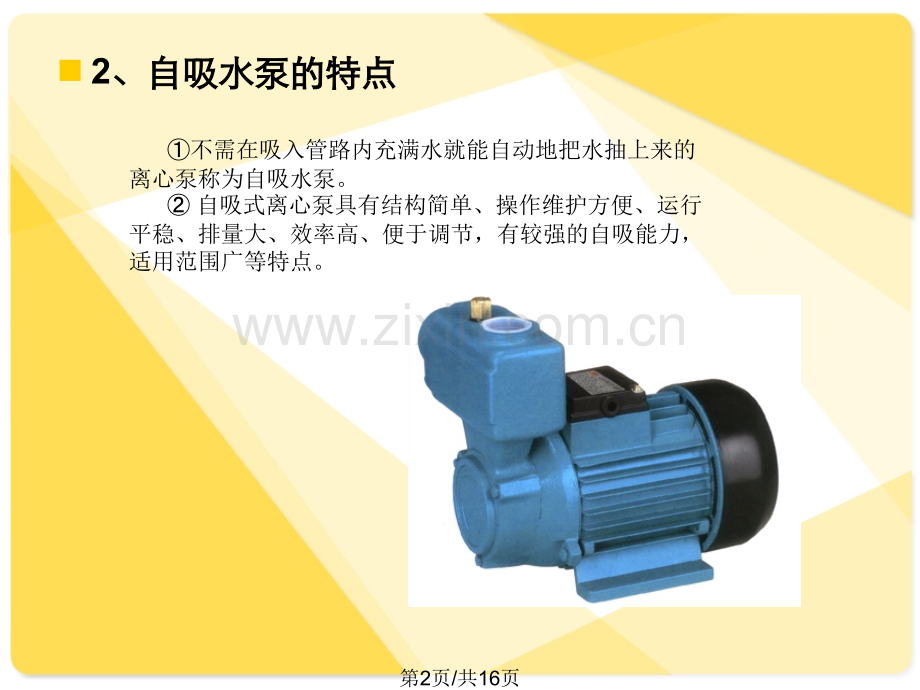

第一章 概述n1、自吸水泵的定义、自吸水泵的定义自吸水泵，是抽水用的水利机械，由泵体、旋转总成、龙头总成、排杂盖、及进水管、出水管、挡网总体组装而成；启动马达，动力联动，旋转总成在叶轮离心机的推动下，气泡向上涌动，产生吸力，进水管的空气，经出水管排出泵体之外，空气排净，水经出水管流出，本水泵，性能优良，吸程深，流量大，作业省工省时，是现实社会中最优良的水泵机械。第1页/共16页n2、自吸水泵的特点、自吸水泵的特点 不需在吸入管路内充满水就能自动地把水抽上来的离心泵称为自吸水泵。自吸式离心泵具有结构简单、操作维护方便、运行平稳、排量大、效率高、便于调节，有较强的自吸能力，适用范围广等特点。第2页/共16页n3、自吸水泵的分类、自吸水泵的分类 泵的分类不能将其工作原理和用途综合化分类，那样将会很乱。用途是用途，原理是原理，不同原理的泵可以用在同样的用途。同一种泵同样可以用于不同场合，可以用于不同用途。我们在这特别介绍自吸水泵的种类。自吸水泵的种类：外混式自吸水泵和内混式的自吸水泵外混式自吸水泵内混式的自吸泵第3页/共16页n4、自吸水泵的用途、自吸水泵的用途 1、适用于城市环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、工矿冲洗、设备冷却等。2、装上摇臂式喷头、又可将水冲到空中后，散成细小雨滴进行喷雾，是农场、苗圃、果园、菜园的良好机具。3、适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料（介质粘度100厘珀、含固量可达30%以下）。4、可和任何型号、规格的压滤机配套使用，将浆料送给压滤机时进行压滤的最理想配套泵种。第4页/共16页第二章 型号DBZ单相自吸水泵的工作原理及结构n1、详细说明、详细说明1.1 DBZ型单相自吸泵特点：卓越的性能。具有经济性、实用性。设置/组装简单、使用方便。1.2 DBZ型单相自吸泵用途：适宜花园浇灌，旅馆、别墅、高层的供水以及灌溉农田，排除工厂、矿井、船舶等的积水。适合小流量、高扬程、小功率的场合。1.3 DBZ型单相自吸泵使用条件：吸程不大于9米。传输介质：清水（较清澈的河水、湖水等）介质温度不高于80 环境温度不高于40 第5页/共16页1.4 DBZ型单相自吸泵性能参数：第6页/共16页n2、离心式自吸水泵的工作原理、离心式自吸水泵的工作原理 自吸，水泵的抽水管内是空气的情况下，利用泵工作时形成的负压(真空)，在大气压的作用下将低于抽水口的水压上来，再从水泵的排水端排出。这个过程前是不需要加“引水”的。具有这种能力的水泵就叫“自吸式水泵”。有些离心式或旋片式的泵在吸水前，必须加“引水”在泵腔体内形成密闭的环境，然后泵运转才能形成负压，达到吸水的目的。例如以前农村用的手动抽水泵。没有自吸能力的泵，每次吸水前都要加“引水”，就很麻烦。也就是说叶轮高速旋转时产生的离心力使流体获得能量，即流体通过叶轮后，压能和动能都得到提高，从而能够被输送到高处或远处。叶轮装在一个螺旋形的外壳内，当叶轮旋转时，流体轴向流入，然后转90度进入叶轮流道并径向流出。叶轮连续旋转，在叶轮入口处不断形成真空，从而使流体连续不断地被泵吸入和排出。第7页/共16页n3、离心式水泵的吸程、离心式水泵的吸程 自吸的高度就叫吸程。单位一般是米。也叫最大自吸高度。即泵在不加引水的情况下，能自动将水吸上来的最大高度(泵抽水口距离待抽液面的垂直距离)。我们的水泵都是自吸水泵，所标吸程均指这种情况。有些离心式的水泵就没有自吸能力，第一次使用必须加引水才行。有的隔膜水泵虽然也有自吸能力，但标的吸程往往与进水管里全部是空气下能抽起水的垂直高度有差距，这点请注意。吸程的高低，跟泵的功率、流量、结构等有关系，但受限于体积、功率，一般微型水泵的自吸吸程不太容易做得较高，因为一个大气压最多能将水压上10.3米的高度(因为一个大气压10.3米水柱产生的压强)，所以自吸吸程最大也就10.3米左右。但是在实际操作中，由于密封性能的原因，吸程一般不超过6.5米。第8页/共16页n4、离心式自吸水泵的结构、离心式自吸水泵的结构 离心式水泵的类型很多，但通常是由叶轮、泵轴、轴承、泵壳、导向器、密封环、填料箱等主要零部件所组成。第9页/共16页1、叶轮 叶轮又称工作轮，是离心式水泵的主要零件，其作用是把电动机输出的机械能传递给水，对水做功，使水获得压力能和动能。2、泵轴和轴承离心泵的泵轴多用优质碳素结构钢锻制加工而成，在轴颈易磨损处和易腐蚀处有可更换的轴套，用来保护泵轴。离心泵的轴承，根据小泵的构造特点，和作用于泵轴上的轴向推力平衡方法的不同，有滚动轴承和滑动轴承两种。3、泵壳单吸、单级离心泵的泵壳形状很象蜗壳，叶轮装在里面，叶轮和蜗壳内壁之间形成截面积逐淅增大的蜗道，因此，这种水泵又叫蜗壳式水泵，水在蜗道中流动时，随其流速逐渐减小，动压下降，而静压逐渐增加。4、导向器和反水道在单吸多级离心泵的叶轮外圆周上，安装有带叶片的固定不动的圆圈，叫做导向器，又叫导水轮或导水圈5、口环口环又称减漏环、密封环、承磨环等。叶轮与泵壳之间有一定的间隙，为了减少水泵工作时此间隙引起的高压水的回流损失，提高水泵的效率6、填料箱在泵轴穿过泵体处，高速旋转的泵轴和固定的原体之间须有密封机构，这种密封机构叫做填料箱或盘根箱，也有称填料函。第10页/共16页n5、潜水泵和离心泵的差别、潜水泵和离心泵的差别 潜水泵是靠水轮旋转产生离心力带上来的，前提是你必须满足泵体里有足够的水才能上水的。自吸泵是靠两个碗型橡胶块对扣着、虹吸式抽水，对扣着的胶块里边有正反两个逆止阀，电机旋转时是有个偏心轴带动虹吸阀舒张来实现泵谁的。自吸泵、原来用在吸泥浆用的，它的特点是不易堵色。水泵一般用来农业浇灌.出水量大.扬程高.吸水泵一般用来家用吃水.水位和泵的垂直高度小于9米左右时,使用自吸泵比较好,直接放在地表面,方便.如果是潜水泵还要把潜水泵放入水中,比较麻烦.水位和泵的垂直高度大于9米左右时,只能使用潜水泵了,自吸泵是吸不上来水的 潜水泵一般用于水下，出水量大，扬程高，普遍用于工厂农业用水，自吸泵一般用于水上，多用于不稳定用水和家庭用水，有于吸程的有限水位很低的地方无法使用。第11页/共16页第三章 驱动电机n1、电机的介绍、电机的介绍 电机，俗称“马达”。是指依据电磁感应定律实现电能转换或传递的一种电磁装置。该型号的的电机，电压220v，功率750W，频率50HZ2、配电源的问题、配电源的问题 1.流量要求较大，压力要求不高，主要用于水循环、水采样、提升等、要求噪音小、寿命长、高自吸吸程等，可选BSP、CSP等系列；2.流量要求不高，但压力较大，主要用于喷雾、增压、洗车等不需要长时间工作在高压力或大负载下，则可以选ASP、HSP等系列；3.用于小流量抽水、喷雾等，要求体积尽可能小，流量要求小、噪音小的，可选ASP等系列。4.高温工作介质，需要抽水或气体，看重体积、噪音、连续使用等性能。需要泵长时间空转、干转。管道内既有水，也有气，则需选水气两用泵WKA系列。微型水泵WKA系列特别适合用于有水有气的场合，它是是遇水抽水，遇气抽气。有以上应用时，可以选WKA系列。5.对流量有较大要求，但介质中含有少量油分、固体颗粒、残渣等。可选用微型潜水泵QZ、QD、QC三个系列的微型潜水泵、直流潜水泵。第12页/共16页第四章 离心式吸水泵的使用操作和注意事项n1、水泵的安装、水泵的安装 离心式水泵安装、使用和维护的好坏，直接影响到机器的使用效率、使用寿命、经济效益以及人身和机组的安全，必须予以充分注意。1.1水泵安装位置的选择 1.2水泵与动力机的安装 1.3水泵与进水管，出水管路的安装 2、水泵的使用、水泵的使用2.1水泵的起动2.2水泵的运行及停车第13页/共16页n3、水泵的维护和保养、水泵的维护和保养 经常清洁水泵表面。用机油润滑的，每使用 1 个月更换 1 次机油；用黄油润滑的，每半年更换 1 次黄油。避免抽排含泥沙过多的浑水，否则叶轮、口环、填料等处易磨损。水泵在冬季保存前，应进行全面检修，其范围包括动力机、传动设备及电气设备等。4、水泵运行中的注意事项、水泵运行中的注意事项 经常注意电压、电流的变化，当电流超过正常电流时，当电压超过5左右时，应停 车检查原因，进行处理。检查各部轴承温度，滑动轴承不得超过65，滚动轴承不得超过75，电动机温度不 得超过铭牌规定值。检查轴承润滑情况，油量是否合适，油环转动是否灵活。检查各部螺栓及防松装置是否完整齐全，有无松动。检查各部音响及振动情况，有无由于气蚀现象而产生的噪声。检查盘根箱密封情况，盘根箱温度是否正常。经常观察压力表、真空表的指示变化情况及水位变化情况，检查底阀埋入水面的深度，水泵不得在泵内无水情况下运行，不得在气蚀情况下运行，不得在闸阀闭死情况下长期运 行。第14页/共16页n5、其他、其他此物体是过滤器 当在使用吸水泵的时候在吸水口装上过滤器可防止水里叶片等大的物体进入水泵内第15页/共16页第五章 感想总结n古人云，磨刀不误砍柴工。前期的知识储备、文献储备、材料准备、古人云，磨刀不误砍柴工。前期的知识储备、文献储备、材料准备、方法准备可以避免手忙脚乱，充分的预实验会使我们充满信心。一步方法准备可以避免手忙脚乱，充分的预实验会使我们充满信心。一步一个脚印，就不必一个脚印，就不必“从头再来从头再来”。收集相关文献，学习文献材料是前。收集相关文献，学习文献材料是前期的准备过程中所必不可少的。期的准备过程中所必不可少的。n 其次，在这项目报告的制作中，我学会的团队合作，发现了团队合其次，在这项目报告的制作中，我学会的团队合作，发现了团队合作的重要性。当我们有解决不了的问题时，老师是我的救星，老师是作的重要性。当我们有解决不了的问题时，老师是我的救星，老师是最好的工具。在这里要对指导老师说声谢谢。最好的工具。在这里要对指导老师说声谢谢。n 我们经过对关于离心式自吸水泵的研究，我们深入的了解到了该系我们经过对关于离心式自吸水泵的研究，我们深入的了解到了该系列水泵的细节，了解到了吸水泵对农业、工业和生活的重要性，从中列水泵的细节，了解到了吸水泵对农业、工业和生活的重要性，从中我们学到了好多，懂得了好多，十分感激此次的项目报告。我们学到了好多，懂得了好多，十分感激此次的项目报告。n 这就是我们队的项目报告，谢谢这就是我们队的项目报告，谢谢第16页/共16页
