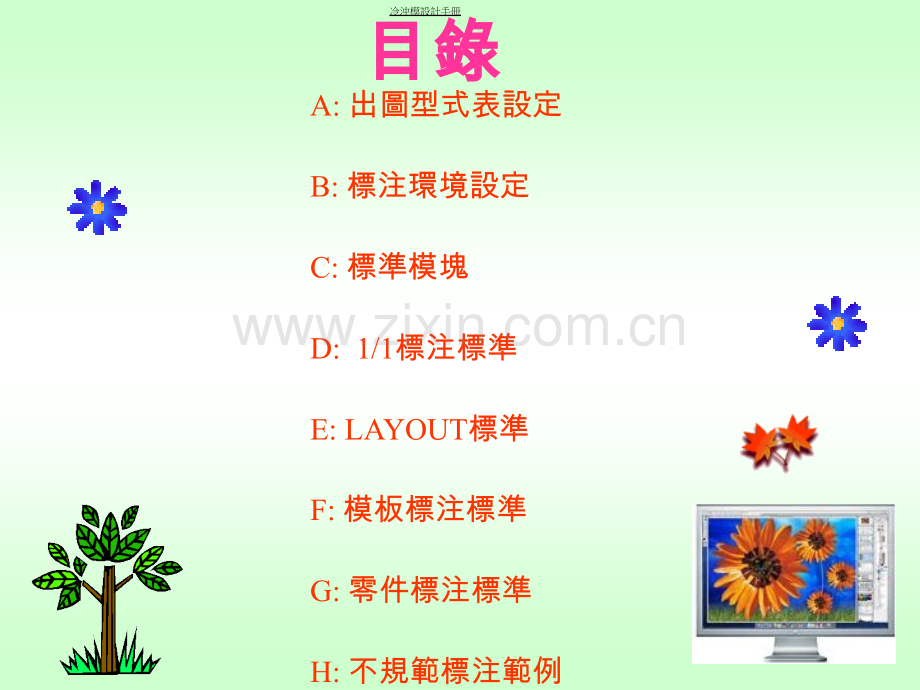

冷沖模設計手冊單單 位位:CPMD 衝模開發部衝模開發部 制作:羅青龍 2007.03.13冷沖模設計手冊目錄目錄A:出圖型式表設定B:標注環境設定C:標準模塊D:1/1標注標準E:LAYOUT標準F:模板標注標準G:零件標注標準H:不規範標注範例冷沖模設計手冊A-1:出圖型式表設定出圖型式表設定acad.ctb 文件文件命令命令:stylesmanager 命令命令:plot1,顏色顏色2,線型線型3,線寬線寬冷沖模設計手冊A-2:出圖型式表設定出圖型式表設定圖層管理員圖層管理員命令命令:LAYER 冷沖模設計手冊A-3:出圖型式表設定出圖型式表設定acad.ctb 設定設定1:全選顏色1255 改變設定項:顏色(黑色),線寬(0.2500公厘)2:選取顏色210 改變設定項:線寬(0.1300公厘)3:選取顏色4 (11層)改變設定項:線型(虛線)4:選取顏色7 (1層)改變設定項:線寬(0.2500公厘)5:儲存並關閉冷沖模設計手冊B-1:標注環境設定標注環境設定模型空間頁面設定模型空間頁面設定冷沖模設計手冊B-2:標注環境設定標注環境設定模型空間頁面設定模型空間頁面設定命令命令:plot冷沖模設計手冊B-3:標注環境設定標注環境設定圖紙空間頁面設定圖紙空間頁面設定命令命令:plot冷沖模設計手冊B-4:標注環境設定標注環境設定圖紙空間頁面設定圖紙空間頁面設定命令命令:PAGESETUP冷沖模設計手冊c:標準模塊標準模塊 標準模塊標準模塊1:CPBGPLATE.DWT 模具設計拆模板模塊模具設計拆模板模塊2:CPBGPART.DWT 模具設計拆零件圖塊模具設計拆零件圖塊存放路徑存放路徑:C:Documents and Settings(用戶用戶)Local SettingsApplication DataAutodeskAutoCAD 2004R16.0chtTemplate標準檢視狀態下雙擊打開標準檢視狀態下雙擊打開冷沖模設計手冊D-1:1/1標注標準標注標準模板標注比例模板標注比例 1/1 時標準高度時標準高度1,模板內圖元代碼文字模板內圖元代碼文字:2.0MM2,模板模板說明注解說明注解文字文字:2.5MM3,模板模板代號代號文字文字:2.5MM4,標注引線文字標注引線文字:2.0MM標注比例改變時標注比例改變時,文字高度要隨比例放大或縮小文字高度要隨比例放大或縮小.冷沖模設計手冊D-1:1/1標注標準標注標準模板標注模板標注比例比例 1/1 時標準高時標準高度度1,模板內模板內圖元代碼圖元代碼文字文字:2.0MM2,模板模板說說明注解明注解文文字字:2.5MM3,模板模板代代號號文字文字:2.5MM4,標注引標注引線文字線文字:2.0MM標注比例標注比例改變時改變時,文文字高度要字高度要隨比例放隨比例放大或縮小大或縮小.比例比例 1/1冷沖模設計手冊D-2:1/1標注標準標注標準零件標注比例零件標注比例 1/1 時標準高度時標準高度1,零件內圖元代碼文字零件內圖元代碼文字:2.0MM(多行文字多行文字)2,零件零件說明注解說明注解文字文字:2.5MM(多行文字多行文字)3,零件零件件號件號文字文字:2.5MM(單行文字單行文字)4,標注引線文字標注引線文字:2.0MM標注比例改變時標注比例改變時,文字高度要隨比例放大或縮小文字高度要隨比例放大或縮小.冷沖模設計手冊D-2:1/1標注標準標注標準零件標注零件標注比例比例 1/1 時標準高時標準高度度1,零件內零件內圖元代碼圖元代碼文字文字:2.0MM(多多行文字行文字)2,零件零件說說明注解明注解文文字字:2.5MM(多多行文字行文字)3,零件零件件件號號文字文字:2.5MM(單單行文字行文字)4,標注引標注引線文字線文字:2.0MM標注比例標注比例改變時改變時,文文字高度要字高度要隨比例放隨比例放大或縮小大或縮小.比例比例 1/1冷沖模設計手冊E-1:LAYOUT標準標準L01A(FINAL FORMING)展開圖展開圖1:視圖包括視圖包括:主視圖主視圖 仰視圖仰視圖 右視圖右視圖 (立體圖立體圖)2:毛刺方向毛刺方向(BURR DIRECTION)3:折彎線處放置折彎形狀折彎線處放置折彎形狀4:折彎展開數據折彎展開數據5:展開圖展開圖標注比例改變時標注比例改變時,2項項,4項文字高度要隨比例放大或縮小項文字高度要隨比例放大或縮小.冷沖模設計手冊E-1:LAYOUT標準標準L01A(FINAL FORMING)展開圖展開圖冷沖模設計手冊E-2:LAUOUT標準標準L02A(ARRANGE)刀口配置圖刀口配置圖1:刀口過切刀口過切2:標注料寬標注料寬3:標注標注PITCH4:標注定位孔直徑標注定位孔直徑5:模具資訊表模具資訊表標注比例改變時標注比例改變時,2項項,3項項,4項項,5項文字高度要隨比例放大或縮小項文字高度要隨比例放大或縮小.冷沖模設計手冊E-2:LAUOUT標準標準L02A(ARRANGE)刀口配置圖刀口配置圖冷沖模設計手冊E-3:LAYOUT標準標準L03A(LAYOUT)工站排樣圖工站排樣圖1:有模板外形及外形標注有模板外形及外形標注2:衝定位圓孔與模板距離衝定位圓孔與模板距離3:D06,S01,S07,P05模板元素打開模板元素打開4:料帶圖及各工站的工序名稱料帶圖及各工站的工序名稱5:成型工站側視圖成型工站側視圖標注比例改變時標注比例改變時,1項項,2項項,4項項,文字高度要隨比例放大或縮小文字高度要隨比例放大或縮小.冷沖模設計手冊E-3:LAYOUT標準標準L03A(LAYOUT)工站排樣圖工站排樣圖冷沖模設計手冊E-4:LAYOUT標準標準A01A(PROGRESSIVE(P&D)DIE 工站排樣圖工站排樣圖1:P2:S3:D4:模板名稱與厚度模板名稱與厚度從左到右排列從左到右排列從上至下排列從上至下排列標注比例改變時標注比例改變時,4項文字高度要隨比例放大或縮小項文字高度要隨比例放大或縮小.冷沖模設計手冊E-4:LAYOUT標準標準A01A(PROGRESSIVE(P&D)DIE 組立圖組立圖冷沖模設計手冊尺寸標注與說明注解圖層尺寸標注與說明注解圖層 41層層圖元代碼圖層圖元代碼圖層 MARK層層冷沖模設計手冊尺寸標注與說明注解圖層尺寸標注與說明注解圖層41層層圖元代碼圖層圖元代碼圖層MARK層層冷沖模設計手冊F-1:模板標注標準模板標注標準模座導柱孔與定位孔優先標注模座導柱孔與定位孔優先標注標注比例標注比例 1/1 時標準高度時標準高度1,模座模座說明注解說明注解文字文字:2.5MM2,模座模座代號代號文字文字:2.5MM3,標注引線文字標注引線文字:2.0MM標注比例改變時標注比例改變時,文字高度要隨比例文字高度要隨比例放大或縮小放大或縮小.冷沖模設計手冊F-2:模板標注標準模板標注標準模板輔導柱孔與定位孔優先標注模板輔導柱孔與定位孔優先標注標注比例標注比例 1/1 時標準高度時標準高度模板模板說明注解說明注解文字文字:2.5MM模板模板代號代號文字文字:2.5MM標注比例改變時標注比例改變時,文字高度要隨比例文字高度要隨比例放大或縮小放大或縮小.冷沖模設計手冊F-3:模板標注標準模板標注標準標注比例標注比例 1/1 時標準高度時標準高度模板模板圖元代碼圖元代碼文字文字:2.0MM模板模板代號代號文字文字:2.5MM標注標注引線引線文字文字:2.0MM標注比例改變時標注比例改變時,文字高度要隨比例文字高度要隨比例放大或縮小放大或縮小.模板模板冷沖模設計手冊F-4:模板標注標準模板標注標準1,說明注解文字在模座說明注解文字在模座,模板的左下角模板的左下角2,對齊模板邊緣對齊模板邊緣冷沖模設計手冊F-5:模板標注標準模板標注標準說明注解文字放在模座或模板的右邊中間位置說明注解文字放在模座或模板的右邊中間位置冷沖模設計手冊F-6:模板標注標準模板標注標準M10正面正面,反面沉頭孔反面沉頭孔 17的深度隨模座的深度隨模座,模板厚度改變而可以改變模板厚度改變而可以改變冷沖模設計手冊F-7:模板標注標準模板標注標準14.20的銷套孔的銷套孔 50.0MM厚模座厚模座保證保證 14.30的長度的長度=35.0mm 15.0的深度隨模座厚度改變而改變的深度隨模座厚度改變而改變冷沖模設計手冊F-8:模板標注標準模板標注標準M6正面正面,反面沉頭孔反面沉頭孔P02 S07 D03冷沖模設計手冊F-9:模板標注標準模板標注標準伍全伍全20 輔導柱輔導柱P05冷沖模設計手冊F-10:模板標注標準模板標注標準M12 正面正面,反面沉頭孔反面沉頭孔P05冷沖模設計手冊F-11:模板標注標準模板標注標準下模座下模座10.010的定位孔的定位孔 50.0MM厚模座厚模座保證保證 10.010的長度的長度=20.0mm 12.0的深度隨模座厚度改變而改變的深度隨模座厚度改變而改變冷沖模設計手冊F-12:模板標注標準模板標注標準 P01A D01A1,導套孔導套孔,銷套孔銷套孔兩位小數標注兩位小數標注2,導柱孔導柱孔,定位銷孔定位銷孔三位小數標注三位小數標注3,其他一位小數標注其他一位小數標注冷沖模設計手冊F-13:模板標注標準模板標注標準 P02 S07 D031,定位銷過孔定位銷過孔兩位小數標注兩位小數標注2,其他一位小數標注其他一位小數標注冷沖模設計手冊F-14:模板標注標準模板標注標準 P05 S01 D061,定位銷孔定位銷孔三位小數標注三位小數標注2,P05,S01,D06 輔導柱孔輔導柱孔三位小數標注三位小數標注3,S01,D06輔導套孔輔導套孔兩位小數標注兩位小數標注4,S01導位銷孔導位銷孔三位小數標注三位小數標注5,D06定位浮升銷定位浮升銷兩位小數標注兩位小數標注6,其他非線割孔一位小數標注其他非線割孔一位小數標注冷沖模設計手冊F-14:模板標注標準模板標注標準 P01A,B,C,D D01A,B,C,D 一位小數標注一位小數標注冷沖模設計手冊G-1:1/1零件標注標準零件標注標準零件標注比例零件標注比例 1/1 時標準高度時標準高度1,零件內圖元代碼文字零件內圖元代碼文字:2.0MM(多行文字多行文字)2,零件零件說明注解說明注解文字文字:2.5MM(多行文字多行文字)3,零件零件件號件號文字文字:2.5MM(單行文字單行文字)4,標注引線文字標注引線文字:2.0MM標注比例改變時標注比例改變時,文字高度要隨比例放大或縮小文字高度要隨比例放大或縮小.冷沖模設計手冊G-2:零件標注標準零件標注標準 線割刀口與下料衝頭線割刀口與下料衝頭1:引線標注引線標注只標示這一只標示這一個零件的倒個零件的倒R角角,C角角,螺螺絲孔的個數絲孔的個數2:SP點在刀點在刀口的位置要口的位置要是三位數的是三位數的”0”整數整數位位(如如:15.600)3:刀口間隙刀口間隙要寫清楚要寫清楚冷沖模設計手冊G-3:零件標注標準零件標注標準 PG研磨的下料衝頭研磨的下料衝頭1:兩個視圖兩個視圖表達不清楚表達不清楚的要畫出三的要畫出三視圖視圖2:PG研磨研磨衝頭的衝頭的R角角最小最小R40.0冷沖模設計手冊G-4:零件標注標準零件標注標準 圓孔刀口圓孔刀口1:圓孔在主圓孔在主視圖上直接視圖上直接標注標注,主視主視圖間隙已放圖間隙已放好好.冷沖模設計手冊G-5:零件標注標準零件標注標準 分體式下料衝頭分體式下料衝頭1:分體式衝分體式衝頭能夠表達頭能夠表達清楚就不要清楚就不要分開畫分開畫.冷沖模設計手冊G-6:零件標注標準零件標注標準 制作放大圖制作放大圖1:需要磨床需要磨床加工的微小加工的微小零件標注后零件標注后也看不清楚也看不清楚的要做放大的要做放大圖圖.冷沖模設計手冊G-7:零件標注標準零件標注標準 交點圓心標記交點圓心標記2:注明圓心注明圓心1:注明交點注明交點冷沖模設計手冊G-8:零件標注標準零件標注標準 成型衝成型衝1:直角折彎直角折彎衝不用標示衝不用標示圓心圓心冷沖模設計手冊G-9:零件標注標準零件標注標準 成型衝成型衝1:直角折彎直角折彎衝不用標示衝不用標示圓心圓心冷沖模設計手冊G-10:零件標注標準零件標注標準 成型衝成型衝1:成型作用的成型作用的R角標示圓心角標示圓心,導引作用的導引作用的R角直接標注角直接標注冷沖模設計手冊G-11:零件標注標準零件標注標準 成型衝成型衝1:之字形折彎的之字形折彎的R角圓心角圓心,角角度都要標注度都要標注冷沖模設計手冊G-12:零件標注標準零件標注標準浮料塊浮料塊1:高度一位小數標注高度一位小數標注冷沖模設計手冊G-13:零件標注標準零件標注標準滑塊滑塊1:座標標注基準點的統一座標標注基準點的統一冷沖模設計手冊G-14:零件標注標準零件標注標準字模字模要說明字高要說明字高,字寬字寬,線寬線寬,字體字體冷沖模設計手冊G-15:零件標注標準零件標注標準壓凸壓凸異形壓凸成型的衝異形壓凸成型的衝子子,固定塊固定塊,鑲件間隙鑲件間隙不要直接放不要直接放,要做要做SP點后注明間隙點后注明間隙.冷沖模設計手冊H-1:不規範標注範例不規範標注範例紅紅色色說說明明注注解解冷沖模設計手冊說明注解線條太粗說明注解線條太粗,整張圖面這個地方最顯眼整張圖面這個地方最顯眼列印預覽列印預覽冷沖模設計手冊H-2:不規範標注範例不規範標注範例 標注不統一標注不統一825-858825-859825-863冷沖模設計手冊H-3:不規範標注範例不規範標注範例 標注不統一標注不統一825-766825-795冷沖模設計手冊H-4:不規範標注範例不規範標注範例頭部尺寸不清楚明了頭部尺寸不清楚明了,也沒有放大圖也沒有放大圖.825-764冷沖模設計手冊H-5:不規範標注範例不規範標注範例這樣標注磨床怎樣加工這樣標注磨床怎樣加工?825-850冷沖模設計手冊H-6:不規範標注範例不規範標注範例P26B哪裡去了哪裡去了?應該寫應該寫P26A,B825-7461SET冷沖模設計手冊H-7:不規範標注範例不規範標注範例這樣標注磨床怎樣加工這樣標注磨床怎樣加工?825-807冷沖模設計手冊H-8:不規範標注範例不規範標注範例字高與標準不符字高與標準不符825-811冷沖模設計手冊H-9:不規範標注範例不規範標注範例使用字母使用字母”O”標示標示825-811冷沖模設計手冊H-10:不規範標注範例不規範標注範例模板外形三位小數標注模板外形三位小數標注825-815P4
