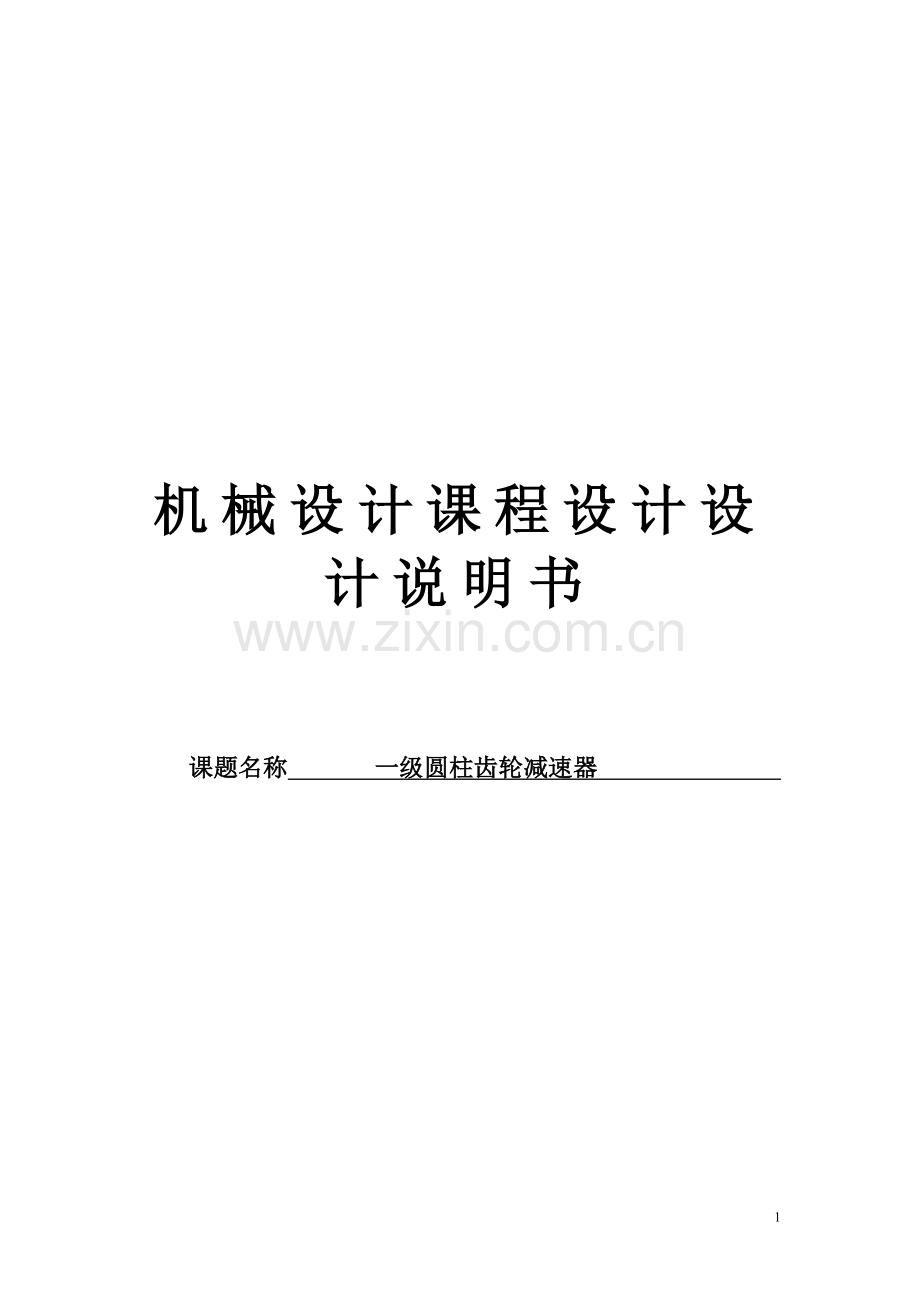

机械设计课程设计设计说明书课题名称 一级圆柱齿轮减速器 目录一 课题题目及主要技术参数说明1.1 课题题目 1.2 主要技术参数说明 1.3 传动系统工作条件1.4 传动系统方案的选择 二 减速器结构选择及相关性能参数计算2.1 减速器结构2.2 电动机选择2.3 传动比分配2.4 动力运动参数计算三 V带传动设计3.1确定计算功率3.2确定V带型号3.3确定带轮直径3.4确定带长及中心距3.5验算包角3.6确定V带根数Z3.7 确定粗拉力F03.8计算带轮轴所受压力Q四 齿轮的设计计算(包括小齿轮和大齿轮)4.1 齿轮材料和热处理的选择4.2 齿轮几何尺寸的设计计算4.2.1 按照接触强度初步设计齿轮主要尺寸4.2.2 齿轮弯曲强度校核4.2.3 齿轮几何尺寸的确定4.3 齿轮的结构设计五 轴的设计计算(从动轴)5.1 轴的材料和热处理的选择5.2 轴几何尺寸的设计计算5.2.1 按照扭转强度初步设计轴的最小直径5.2.2 轴的结构设计5.2.3 轴的强度校核六 轴承、键和联轴器的选择6.1 轴承的选择及校核 6.2 键的选择计算及校核6.3 联轴器的选择七 减速器润滑、密封及附件的选择确定以及箱体主要结构尺寸的计算7.1 润滑的选择确定 7.2 密封的选择确定 7.3减速器附件的选择确定7.4箱体主要结构尺寸计算 参考文献第一章 课题题目及主要技术参数说明1.1课题题目带式输送机传动系统中的减速器。要求传动系统中含有单级圆柱齿轮减速器及V带传动。1.2 主要技术参数说明 输送带的最大有效拉力F=3.4KN，输送带的工作速度V=1.1 m/s，输送机滚筒直径D=250 mm。1.3 传动系统工作条件 带式输动机工作时有轻微震动，经常满载。空载起订，单向运转，单班制工作（每班工作8小时），要求减速器设计寿命为5年(每年按300天计算)三相交流电源的电压为380/220V。1.4 传动系统方案的选择图1 带式输送机传动系统简图第二章 减速器结构选择及相关性能参数计算2.1 减速器结构本减速器设计为水平剖分，封闭卧式结构。2.2 电动机选择（一）工作机的功率Pw =FV/1000=3400*1.1/1000=3.74kw（二）总效率 = =0.960.980.990.960.990.990.99=0.868（三）所需电动机功率 查机械零件设计手册得 Ped = 5.5 kw电动机选用Y132S-4 n满 = 1440r/min2.3 传动比分配 工作机的转速n=601000v/（D） =6010001.1/(3.14250) =84.076r/min 取 则电动机选用：Y132S-4 =4.282计 算 及 说 明结果2.4 动力运动参数计算（一）转速n=1440（r/min）=/=/=1440/4=360（r/min） =/=360/4.282=84.073（r/min） （二） 功率P （三） 转矩T =26.766(Nm) = 427.105(Nm) 计 算 及 说 明结果将上述数据列表如下：轴号功率P/kW N /(r.min-1) /(Nm) i 04.036144026.766 40.96 13.875360102.793 23.76084.073427.1054.2820.97 第三章V带传动设计3.1确定计算功率查表13-8得KA=1.1，则PC=KAPed=1.15.5=6.05KW3.2确定V带型号按照任务书得要求，选择普通V带。根据PC=6.05KW及n1=360r/min，查图确定选用B型普通V带。3.3确定带轮直径（1）确定小带轮基准直径根据图推荐，小带轮选用直径范围为125140mm，选择dd1=140mm。（2）验算带速v =10.55m/s5m/sv25m/s,带速合适。（3）计算大带轮直径dd2= i dd1（1-）=4140（1-0.02）=558.88mm根据GB/T 13575.1-9规定，查表13-9选取dd2=560mm3.4确定带长及中心距（1）初取中心距a0得489a01397， 根据总体布局，取ao=800 mm(2) 确定带长Ld：根据几何关系计算带长得=2752.29mm根据表13-2，取Ld =2800mm。 (3)计算实际中心距=823.86mm3.5.验算包角=150.48120，包角合适。3.6.确定V带根数ZZ 根据dd1=140mm及n1=1440r/min，查表13-3.得P0=2.81KW。传动比i=d2/d1(1-i)=560/140(1-0.02)=4.00.查表13-5P0=0.45KW包角=150.48包角合适查表13-2、13-7得K=0.92，KL,1.05则Z=1.92，取Z=23.7.确定粗拉力F0F0=500查表13-1得q = 0.17/m,则F0=500=265.135N3.8.计算带轮轴所受压力QQ=2ZF0sin=22265.135sin=848.432N第四章 齿轮的设计计算4.1 齿轮材料和热处理的选择 小齿轮选用45号钢，调质处理，齿面强度为197-286HBS 大齿轮选45号钢，正火处理，齿面强度为156-217HBS4.2 齿轮几何尺寸的设计计算4.2.1 按照接触强度初步设计齿轮主要尺寸 由课本表11-1查得 ,SHlim = 1 .25 由 PC=3.3KW选用B型普通V带dd1=140mmv =10.55m/s,带速合适dd2=558.88mm取ao=800 mm取Ld =2800mm中心距a=823.86mm包角=150.48包角合适 （一）小齿轮的转矩 （二） 选载荷系数K 由原动机为电动机，工作机为带式输送机，载荷平稳，齿轮在两轴承间对称布置。查机械原理与机械零件教材中表得，取K1.1（三） 计算尺数比 =360/84=4.286（四） 选择齿宽系数 根据齿轮为软齿轮在两轴承间为对称布置。查表11-6得，取1（五） 计算小齿轮分度圆直径 查表11-4得Ze=188,Zh=2.5 计 算 及 说 明结果 =152.774 ( mm)（六） 确定齿轮模数m m =(0.0070.02)a = (0.0070.02)403.779 取m=5（七） 确定齿轮的齿数和 取 Z1 = 30 取 Z2 = 132（八）实际齿数比 齿数比相对误差 2.5% 允许（九） 计算齿轮的主要尺寸 Z1 = 30Z2 = 132=150mm=660mm计 算 及 说 明结果 中心距 齿轮宽度 B1 = B2 + (510) = 155160(mm) 取B1 =158 (mm) （十）计算圆周转速v并选择齿轮精度 根据设计要求齿轮的精度等级为7级。4.2.2 齿轮弯曲强度校核（一） 由3.2.1中的式子知两齿轮的许用弯曲应力 （二） 计算两齿轮齿根的弯曲应力 由图11-8，图11-9得=2.65 =2.18 Ys1=1.63 Ys2=1.82由公式11-5 a=405mmB1=158mmB2=150mm V=2.826(m/s)定为IT7 计 算 及 说 明结果 齿轮的弯曲强度足够4.2.3 齿轮几何尺寸的确定齿顶圆直径 由机械零件设计手册得 h*a =1 c* = 0.25齿距 P = 23.14=6.28(mm)齿根高 齿顶高 h=+=11.25 齿根圆直径 4.3 齿轮的结构设计 小齿轮采用齿轮轴结构，大齿轮采用锻造毛坯的腹板式结构大齿轮的关尺寸计算如下：轴孔直径 d=50轮毂直径 =1.6d=1.650=80轮毂长度 轮缘厚度 0 = (34)m = 68(mm) 取 =8轮缘内径 =-2h-2=675-211.25-28强度足够=160mm=675mmh=11.25mmS=3.14mmP=6.28mmhf=2.5mmha=2mmdf1=155mmdf2=655mm计 算 及 说 明结果= 636.5(mm)取D2 = 640(mm) 腹板厚度 c=0.3=0.348=14.4 取c=15(mm)腹板中心孔直径=0.5(+)=0.5(80+640)=360(mm)腹板孔直径=0.25（-）=0.25（640-80）=140(mm) 取=140(mm)齿轮倒角n=0.5m=0.55=2.5计 算 及 说 明结果第五章 轴的设计计算5.1 轴的材料和热处理的选择由机械零件设计手册中的图表查得选45号钢，调质处理，HB217255=650MPa =360MPa =300MPa5.2 轴几何尺寸的设计计算 5.2.1 按照扭转强度初步设计轴的最小直径主动轴=c=115=25.39从动轴=c=115=40.82因为轴端装联轴器需要键槽，加大4%-5%考虑键槽=25.391.05=26.66考虑键槽=40.821.05=42.86选取标准直径=27选取标准直径=435.2.2 轴的结构设计根据轴上零件的定位、装拆方便的需要，同时考虑到强度的原则，主动轴和从动轴均设计为阶梯轴。5.2.3 轴的强度校核主动轴的强度校核圆周力 =2368072.917/60=12269.067N径向力 =tan=12269.067tan20=4465.575 N由于为直齿轮，轴向力=0作主动轴受力简图：（如下图所示）L=224mm =0.5=0.512269.067=6134.53=0.5L=6134.52240.5/1000=687.07=0.5=0.54465.575 =2232.79=0.5L=283.455980.5/1000=13.89 转矩T=102.793 校核=38.2 =72.547 由图表查得，=60MPa d10=10=22.95(mm) 考虑键槽d=24.09mm 27mm 则强度足够从动轴的强度校核圆周力 =2000158.872/204=1557.57 N径向力 =tan=1557.57tan20=566.909 N由于为直齿轮，轴向力=0 受力简图：（如下图所示）L=224mm =0.5=0.512269.067=6134.53=0.5L=6134.52240.5/1000=687.07=0.5=0.54465.575 =2232.79=0.5L=2232.72240.5/1000=250.06 转矩T=427.105 校核=731.16 =774.76 由图表查得，=60MPa d=10=38.56(mm) 考虑键槽d=40.12mm 43mm 则强度足够D1=27mm D2=43mm计 算 及 说 明结果第六章 轴承、键和联轴器的选择6.1 轴承的选择及校核考虑轴受力较小且主要是径向力，故选用单列深沟球轴承主动轴承根据轴颈值查机械零件设计手册选择6207 2个（GB/T276-1993）从动轴承6209 2个（GB/T276-1993）寿命计划：两轴承受纯径向载荷P= 4465.58 N X=1 Y=0从动轴轴承寿命：深沟球轴承6209，基本额定功负荷=31.5KN =1 =3=69503预期寿命为：5年，单班制L=53008=12000轴承寿命合格6.2 键的选择计算及校核（一）从动轴外伸端d=42，考虑键在轴中部安装故选键1040 GB/T10962003，b=16，L=50，h=10，选45号钢，其许用挤压力=100MPa=25959.5则强度足够，合格（二）与齿轮联接处d=50mm，考虑键槽在轴中部安装，故同一方位母线上，选键1452 GB/T10962003，b=10mm，L=45mm，h=8mm，选45号钢，其许用挤压应力=100MPa=24.538则强度足够，合格从动轴承 2个从动轴外伸端键1040 GB/10962003与齿轮联接处键1452 GB/T10962003计 算 及 说 明结果6.3 联轴器的选择 由于减速器载荷平稳，速度不高，无特殊要求，考虑拆装方便及经济问题，选用弹性套柱联轴器K=1.3=9550=9550=552.33选用LT8型弹性套住联轴器，公称尺寸转矩=710，。采用Y型轴孔，A型键轴孔直径选d=50，轴孔长度L=112LT8型弹性套住联轴器有关参数选用TL8型弹性套住联轴器型号公称转矩T/(Nm)许用转速n/（r轴孔直径d/mm轴孔长度L/mm外径D/mm材料轴孔类型键槽类型LT7710300050112224HT200J1型A型第七章 减速器润滑、密封及附件的选择确定以及箱体主要结构尺寸的计算及装配图7.1 润滑的选择确定 7.1.1润滑方式 1.齿轮V=2.82612 m/s 应用喷油润滑，但考虑成本及需要，选用浸油润滑2.轴承采用润滑脂润滑 7.1.2润滑油牌号及用量齿轮浸油润滑轴承脂润滑1.齿轮润滑选用150号机械油，最低最高油面距1020mm，需油量为1.5L左右2.轴承润滑选用2L3型润滑脂，用油量为轴承间隙的1/31/2为宜齿轮用150号机械油轴承用2L3型润滑脂7.2密封形式 1.箱座与箱盖凸缘接合面的密封选用在接合面涂密封漆或水玻璃的方法2.观察孔和油孔等处接合面的密封在观察孔或螺塞与机体之间加石棉橡胶纸、垫片进行密封3.轴承孔的密封闷盖和透盖用作密封与之对应的轴承外部 轴的外伸端与透盖的间隙，由于V3（m/s），故选用半粗羊毛毡加以密封4.轴承靠近机体内壁处用挡油环加以密封，防止润滑油进入轴承内部7.3减速器附件的选择确定列表说明如下：计 算 及 说 明结果名称功用数量材料规格螺栓安装端盖12Q235M616GB 57821986螺栓安装端盖24Q235M825GB 57821986销定位235A640GB 1171986垫圈调整安装365Mn10GB 931987 螺母安装3M10GB 61701986油标尺测量油面高度1组合件通气器透气17.4箱体主要结构尺寸计算 箱座壁厚=10mm 箱座凸缘厚度b=1.5 ,=15mm箱盖厚度=8mm 箱盖凸缘厚度=1.5 ,=12mm箱底座凸缘厚度=2.5 ,=25mm ,轴承旁凸台高度h=45，凸台半径R=20mm齿轮轴端面与内机壁距离=18mm大齿轮顶与内机壁距离=12mm小齿端面到内机壁距离=15mm上下机体筋板厚度=6.8mm , =8.5mm主动轴承端盖外径=105mm从动轴承端盖外径=130mm地脚螺栓M16，数量6根参考文献1、 机械设计课程设计，孙岩等主编，北京理工大学出版社。2、 机械设计课程设计，银金光等主编，中国林业出版社；北京希望电子出版社。3、 机械制图教材4、 机械设计教材5、 工程力学教材 6、 其它机械类专业课程教材26
