DV常见故障检修.pptx

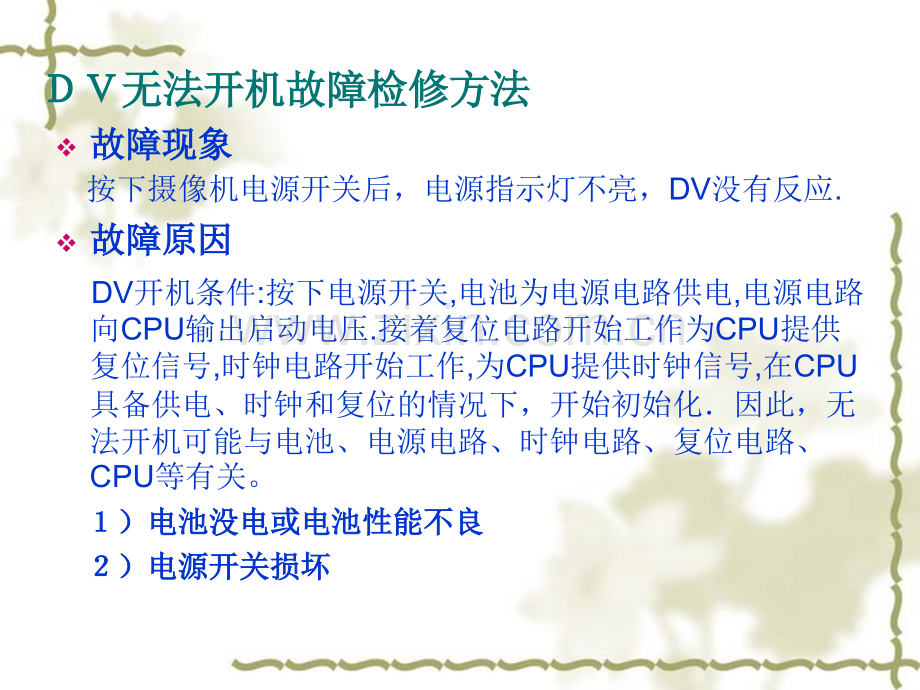

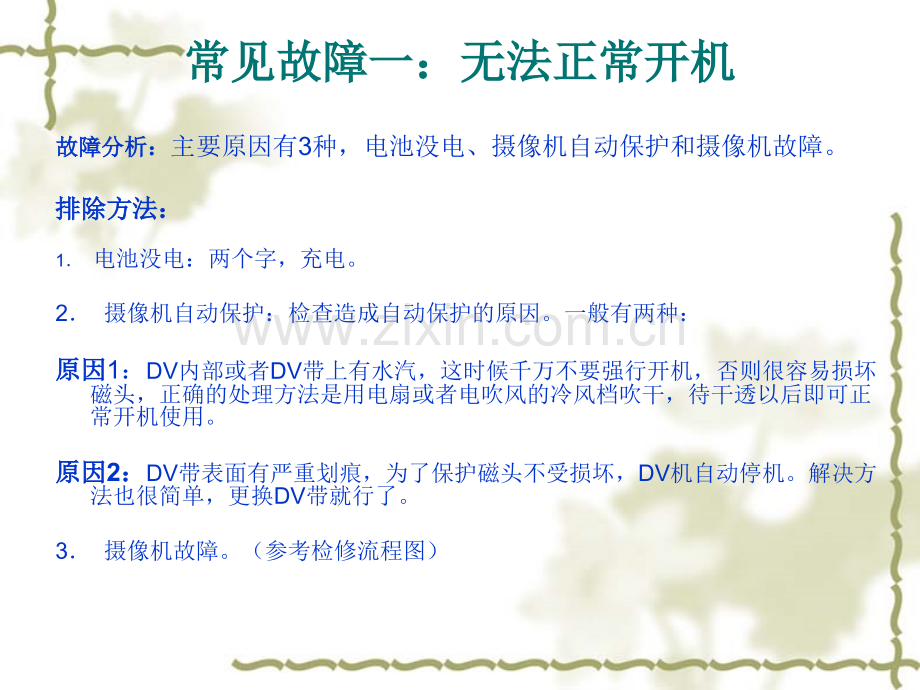

常见故障一：无法正常开机常见故障一：无法正常开机故障分析：故障分析：主要原因有3种，电池没电、摄像机自动保护和摄像机故障。排除方法：排除方法：1 电池没电：两个字，充电。2 摄像机自动保护：检查造成自动保护的原因。一般有两种：原因原因1：DV内部或者DV带上有水汽，这时候千万不要强行开机，否则很容易损坏磁头，正确的处理方法是用电扇或者电吹风的冷风档吹干，待干透以后即可正常开机使用。原因原因2：DV带表面有严重划痕，为了保护磁头不受损坏，DV机自动停机。解决方法也很简单，更换DV带就行了。3 摄像机故障。（参考检修流程图）无法开机故障检修方法无法开机故障检修方法v故障现象故障现象按下摄像机电源开关后，电源指示灯不亮，DV没有反应.v故障原因故障原因DV开机条件:按下电源开关,电池为电源电路供电,电源电路向CPU输出启动电压.接着复位电路开始工作为CPU提供复位信号,时钟电路开始工作,为CPU提供时钟信号,在CPU具备供电、时钟和复位的情况下，开始初始化因此，无法开机可能与电池、电源电路、时钟电路、复位电路、CPU等有关。）电池没电或电池性能不良）电池没电或电池性能不良）电源开关损坏）电源开关损坏 3 3）保险电阻损坏）保险电阻损坏 4 4）电源电路损坏）电源电路损坏 5 5）时钟电路损坏）时钟电路损坏 6 6）CPUCPU损坏损坏 7 7）各电路之间连接不正常）各电路之间连接不正常故障检修流程故障检修流程 故障维修方法故障维修方法 用万用表检查电池是否有电没电，先为电池充电；充电后还是没电，更换电池如果电池有电，拆开，测量保险电阻是否损坏如阻值非常大或无穷大，说明保险电阻损坏接着测量其对地阻值（红表笔接地）如对地阻值在几百欧以上，说明的其他电路正常，更换保险电阻；如果对地阻值很小或为0，说明内部电路有问题，检查内部电路故障后更换保险电阻如果保险电阻正常，检查的电源开关按钮是否正常如果电源开关按钮正常，检查的3.3电压是否正常如果不正常，可能是电源电路故障或电源电路到CPU的3.3V供电线路有断线或损坏的元器件或接触不良的接口，跑线检查排除故障如果3.3V输出电压不正常，则是电源电路故障检查电源管理芯片外接元器件是否有损坏如果有，更换；没有，则是电源管理芯片损坏如果3.3V电压正常，检测CPU是否有复位信号，如果没有复位信号，接着检测复位电路故障如果有复位信号，接着检测CPU的时钟频率是否正常如果不正常，检查时钟电路中的晶振和谐振电容是否损坏如果CPU的时钟频率正常，则是CPU损坏造成无法开机，更换CPU常见故障二：无法正确录像常见故障二：无法正确录像v表现为按下表现为按下START按钮后，按钮后，LCD无录像符号显示，无录像符号显示，DV带也不转动。带也不转动。v故障分析：磁带问题或电路损坏故障分析：磁带问题或电路损坏 v排除方法：排除方法：1 拆下磁带，观察写保护片是否被拆下，如果是这种情况，用胶带堵拆下磁带，观察写保护片是否被拆下，如果是这种情况，用胶带堵住写保护孔即可。住写保护孔即可。2 磁带如果到头了，倒带后即可正常使用磁带如果到头了，倒带后即可正常使用 3 更换磁带，以排除磁带损坏的情况更换磁带，以排除磁带损坏的情况 4 如果以上方法无效，可能是电路故障。如果以上方法无效，可能是电路故障。一、录像带盒上的保险片一、录像带盒上的保险片(防误抹片防误抹片)被挖掉，这样自然无被挖掉，这样自然无法正常录像。解决的办法可以用胶布重新将挡舌孔贴住，或法正常录像。解决的办法可以用胶布重新将挡舌孔贴住，或者换一盘保险片完好的录像带；者换一盘保险片完好的录像带；二、未插入录像带，这种情况多为一时疏忽所致，但却不时二、未插入录像带，这种情况多为一时疏忽所致，但却不时遇到。插入录像带时一定要查看一下保险片是否完好。如果遇到。插入录像带时一定要查看一下保险片是否完好。如果录像带已到尽头或录像带粘到了磁鼓上。此时应该退出磁带，录像带已到尽头或录像带粘到了磁鼓上。此时应该退出磁带，重新装带重新装带 三、数码摄像机的三、数码摄像机的“启停按钮启停按钮”(START(STARTSTOP)STOP)与相关的与相关的摄像部分的操作电路故障。其原因以由于长期使用后按钮接摄像部分的操作电路故障。其原因以由于长期使用后按钮接触不良为多见。当然，如果触不良为多见。当然，如果“摄像录像摄像录像”选择开关与相关选择开关与相关的摄像部分操作电路故障，其原因以选择开关经长期使用接的摄像部分操作电路故障，其原因以选择开关经长期使用接触不良为多见。触不良为多见。四、录像机部分故障。着重检查主导电机或系统控制部分。四、录像机部分故障。着重检查主导电机或系统控制部分。首先应排除电源输出电压方面的原因。首先应排除电源输出电压方面的原因。常见故障三：拍摄时取景器无图像显示常见故障三：拍摄时取景器无图像显示v故障分析：镜头盖未取下、屏幕开启或取景器故障。v排除方法：1 检查镜头盖，如未取下，取下即可。2 检查LCD屏幕是否开启，如已开机，关闭即可。3 将摄像机和电视机相连接（DV的VIDEO-OUT端连接到电视机的VIDEO-IN端）。打开DV，如电视屏幕上图像正常，说明拍摄部分没有问题，故障出在取景器。故障原因大致有以下几种：故障原因大致有以下几种：一、镜头盖未取下，使数码摄像机镜头未摄取画一、镜头盖未取下，使数码摄像机镜头未摄取画面到寻像器中面到寻像器中,自然无图像显示。这时只需要取下镜自然无图像显示。这时只需要取下镜头盖即可；头盖即可；二、液晶显示屏打开着，关上液晶屏寻像器图像便二、液晶显示屏打开着，关上液晶屏寻像器图像便会恢复。此外，有些数码摄像机当会恢复。此外，有些数码摄像机当“VFPW-SAVEVFPW-SAVE”(取景器节电取景器节电)项目设定为项目设定为“ONON，影像在摄像者的面，影像在摄像者的面孔离开取景器时会自动消失，同时电源关闭。为了孔离开取景器时会自动消失，同时电源关闭。为了恢复通电，可将恢复通电，可将”VFPW-SAVEVFPW-SAVE“项目设定为项目设定为”OFFOFF“；三、寻像器故障。三、寻像器故障。四、寻像器出现无图像故障，原因主要发生在寻像四、寻像器出现无图像故障，原因主要发生在寻像器的视频通道范围内。器的视频通道范围内。常见故障四：拍摄质量差常见故障四：拍摄质量差 v主要表现为图像模糊，失真，或有雪花状斑点出现。v故障分析：操作失误或磁头太脏；v排除方法：v1 排除操作失误。v2 使用专用的清洗液清洗磁头。更换新的磁带拍摄。常见故障五：回放没有图像常见故障五：回放没有图像v故常分析：拍摄时操作失误、磁带质量差或磁带老化故常分析：拍摄时操作失误、磁带质量差或磁带老化 v排除方法：排除方法：v1 确认拍摄时操作是否正确。确认拍摄时操作是否正确。v2 更换其他磁带，如果回放正常，可能是磁带磁粉脱落或更换其他磁带，如果回放正常，可能是磁带磁粉脱落或者使用了劣质磁带。者使用了劣质磁带。v3 更换质量好的新磁带后，重新拍摄一段录像并回放，如更换质量好的新磁带后，重新拍摄一段录像并回放，如果仍然无法回放，可能就是写入电路故障果仍然无法回放，可能就是写入电路故障.这种故障很可能是因为磁带根本没有录上内容，原这种故障很可能是因为磁带根本没有录上内容，原因及解决方法为：因及解决方法为：一是视频磁头损坏、严重堵塞或者磁头连线开路，一是视频磁头损坏、严重堵塞或者磁头连线开路，导致无磁记录信号输出，此时重放其他节目带导致无磁记录信号输出，此时重放其他节目带(非自非自录录)也无图像，这时可以更换磁头或对磁头进行清洗；也无图像，这时可以更换磁头或对磁头进行清洗；二是记录电路故障，使得记录信号中断。此时重放二是记录电路故障，使得记录信号中断。此时重放其他非自录节目磁带能够有正常图像显示，进一步其他非自录节目磁带能够有正常图像显示，进一步用仪器测试记录信号，若有问题可进行维修或更换；用仪器测试记录信号，若有问题可进行维修或更换；三是录像磁带的质量问题，碰到无磁性层或者磁粉三是录像磁带的质量问题，碰到无磁性层或者磁粉严重脱落的伪劣磁带，重新更换磁带即可。严重脱落的伪劣磁带，重新更换磁带即可。常见故常六：回放时没有声音常见故常六：回放时没有声音v表现为图像正常但是没有声音表现为图像正常但是没有声音 v故障分析：操作失误或硬件损坏故障分析：操作失误或硬件损坏 v故障排除：故障排除：1 排除拍摄时候的操作失误，比如没有开启麦克风之类的。排除拍摄时候的操作失误，比如没有开启麦克风之类的。2 检查扬声器音量开关，如果音量太低则开响一点。检查扬声器音量开关，如果音量太低则开响一点。3 连接连接DV和电视机（音频），播放录像，如果在电视机和电视机（音频），播放录像，如果在电视机上听音正常，则可能是扬声器损坏。上听音正常，则可能是扬声器损坏。无声故障的判断，首先要弄清是记录故障还是重无声故障的判断，首先要弄清是记录故障还是重放故障，就是说磁带已记录上了声音信号而放不放故障，就是说磁带已记录上了声音信号而放不出来属于重放问题；反之磁带没有记录上声音信出来属于重放问题；反之磁带没有记录上声音信号，则属于记录问题。号，则属于记录问题。判断方法可将磁带拿到另一台正常机器上重放，判断方法可将磁带拿到另一台正常机器上重放，或者换一盘正常节目带听一下便可分辨清楚。或者换一盘正常节目带听一下便可分辨清楚。如果属于如果属于记录问题记录问题，其原因及解决的方法有：，其原因及解决的方法有：*话筒及其电路故障：可以通过话筒及其电路故障：可以通过AVAV连接方式的监视器试听一下连接方式的监视器试听一下现场声音是否正常，如果有现场声音，则说明话筒及电路正现场声音是否正常，如果有现场声音，则说明话筒及电路正常，否则话筒及其电路有问题；常，否则话筒及其电路有问题；*音频记录电路故障：当判断出话筒及其电路无问题后，即可音频记录电路故障：当判断出话筒及其电路无问题后，即可认定故障发生在音频记录电路。认定故障发生在音频记录电路。如果属于如果属于放音问题放音问题，其原因及解决方法有：，其原因及解决方法有：*放音电路故障：此时无论是放音电路故障：此时无论是AVAV连接方式的监视器，还是连接方式的监视器，还是RFRF射射频方式连接的电视机，均重放无声；频方式连接的电视机，均重放无声；*RFRF射频调制器故障：此时射频调制器故障：此时AVAV连接方式的监视器声音正常，应连接方式的监视器声音正常，应仔细检查射频调制器的音频电路；仔细检查射频调制器的音频电路；*AVAV插孔及连线故障：这时射频连接方式的电视机声音正常。插孔及连线故障：这时射频连接方式的电视机声音正常。常见故障七：屏幕变暗或者不显示常见故障七：屏幕变暗或者不显示v故障分析：屏幕没开启或者屏幕后灯泡老化故障分析：屏幕没开启或者屏幕后灯泡老化 v排除方法：排除方法：v1 更换检查屏幕开关是否开启更换检查屏幕开关是否开启 v2 连接电视机视频，如果可以正常显示则可能是连接电视机视频，如果可以正常显示则可能是LCD背面背面的灯泡老化失效导致的，当然也可能是屏幕与机身的排线断的灯泡老化失效导致的，当然也可能是屏幕与机身的排线断裂导致的。裂导致的。常见故障八常见故障八 摄像机自动停机保护摄像机自动停机保护v摄像机自动停机主要有以下三种情况，在使用时要区分不同的情况，进行有效地维护。1、摄像机在没有任何操作、摄像机在没有任何操作6 6分钟后，会自动停机。如果在演分钟后，会自动停机。如果在演播室中或在其它场合直播时使用这种摄像机，突然停机是播室中或在其它场合直播时使用这种摄像机，突然停机是不行的。其实，要解决这个问题方法很简单。只要取出带不行的。其实，要解决这个问题方法很简单。只要取出带仓中的录像带，问题就解决了。因为仓中的录像带，问题就解决了。因为MINl DVMINl DV格式录像带格式录像带是金属带，特别容易磨损磁头，所以摄像机在没有接受操是金属带，特别容易磨损磁头，所以摄像机在没有接受操作指令作指令6 6分钟后会自动停机保护磁头。一旦录像带被取出分钟后会自动停机保护磁头。一旦录像带被取出就不会因为保护磁头而停机了，摄像机可以连续工作。就不会因为保护磁头而停机了，摄像机可以连续工作。2 2、当摄像机内部和录像带上已经凝结湿气时，、当摄像机内部和录像带上已经凝结湿气时，摄像机会自动保护而无法工作，并且几秒钟后会摄像机会自动保护而无法工作，并且几秒钟后会自动关机。这时千万不要强行开机，这样很容易自动关机。这时千万不要强行开机，这样很容易损坏磁头，造成不可挽回的损失。去摄像机内湿损坏磁头，造成不可挽回的损失。去摄像机内湿气最好的方法就是把摄像机放在通风的地方，一气最好的方法就是把摄像机放在通风的地方，一两小时后再使用，机器就会恢复正常。遇到紧急两小时后再使用，机器就会恢复正常。遇到紧急情况时也可以使用电扇、电吹风或空调的自然风情况时也可以使用电扇、电吹风或空调的自然风吹干。千万要注意的是不能用热风或冷风吹，否吹干。千万要注意的是不能用热风或冷风吹，否则会影响摄像机的使用寿命。则会影响摄像机的使用寿命。3 3、当录像带表面上有划痕或不平整时，摄像机、当录像带表面上有划痕或不平整时，摄像机也会停机保护磁头。这时要特别注意操作，否也会停机保护磁头。这时要特别注意操作，否则会造成卷带，以至录像带无法再使用。则会造成卷带，以至录像带无法再使用。正确的操作方法是：当自动保护时，立即关闭正确的操作方法是：当自动保护时，立即关闭摄像机电源。过一分钟左右，在关闭电源的状摄像机电源。过一分钟左右，在关闭电源的状态下，取出录像带，并查看录像带表面的划痕态下，取出录像带，并查看录像带表面的划痕情况。如果划痕很多或很深，应立即停止使用情况。如果划痕很多或很深，应立即停止使用这盒录像带；如果划伤情况不是很严重，可打这盒录像带；如果划伤情况不是很严重，可打开摄像机电源，放入录像带，并把摄像机切换开摄像机电源，放入录像带，并把摄像机切换到放像状态到放像状态(VTR)(VTR)，用快进功能，用快进功能(不能用不能用PLAYPLAY，否则会损坏磁头否则会损坏磁头)，放过有划痕的地方，录像带，放过有划痕的地方，录像带可继续使用。可继续使用。常见故障九常见故障九 电源接通后又很快断开电源接通后又很快断开故障检修方法故障检修方法v故障现象故障现象按下摄像机电源开关后，电源指示灯亮数秒钟或闪动几秒钟后自动熄灭v故障原因故障原因指示灯亮，说明电源已经输出，因此排除电源本身故障，可能是电源自动保护因此，故障通常是内部电路或机械部分存在较严重的故障所致）电池没电）电池没电）结露保护）结露保护）机械故障引起保护）机械故障引起保护故障检修流程故障检修流程 故障维修方法故障维修方法 用万用表检查电池是否有电没电，先为电池充电；充电后还是没电，更换电池如果电池有电，接着检查机内是否有潮气凝聚当机内有潮气时，走带会使磁带粘在磁鼓上，从而损坏磁头和磁带；因此，内部都设有温度探测器，当机内的温度达到一定程度时，探测器发出停机指令除了启仓按钮外，其他按钮均不工作如机内有潮气凝聚，取出磁带，等待潮气蒸发后再进行开机操作如果机内没有潮气凝聚，或潮气蒸发后故障依旧，则可能是结露传感器损坏（重点检查感应电阻）如果结露传感器正常，检查带轮传动是否正常如果不正常，则是供带轮速度检测霍尔元件不良或主导轴电机损坏所致如果供带轮转动正常，检查收带轮转动是否正常如果收带轮转动不正常，则是收带轮速度检测霍尔元件不良或主导轴电机损坏或压带轮不良所致如果收带轮转动正常，检查磁带是否能加载或加载是否顺畅如果不能或不顺，检查加载电机及加载传动齿轮.如果磁带加载正常，检查磁鼓转动是否正常如果不正常，更换磁鼓电机如果磁鼓转动正常，检查张力臂调节是否正常如果调节不正常，则是带盘电机损坏如果机械部分没有故障，则是CPU损坏
