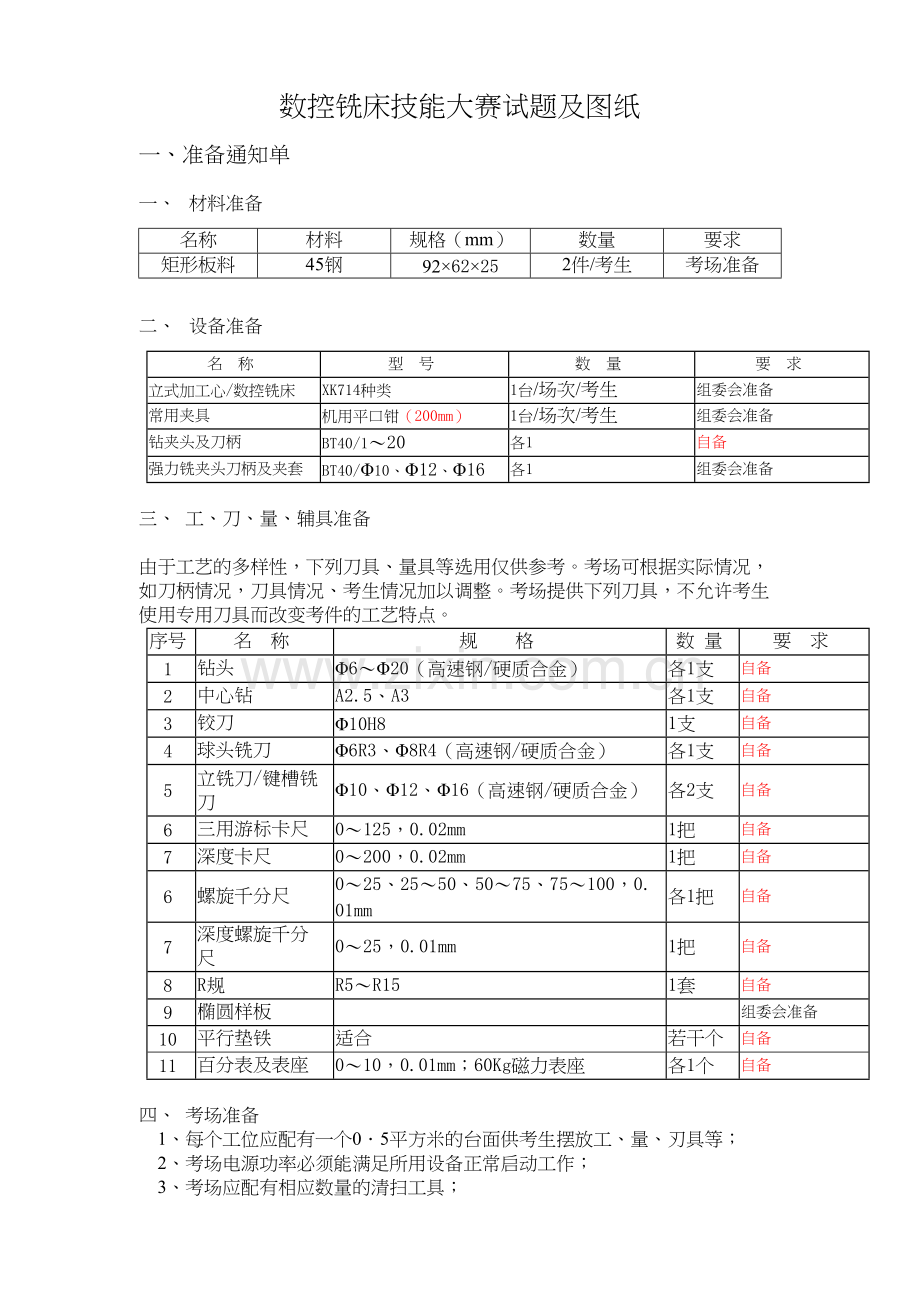

一、准备通知单
一、 材料准备
名称
材料
规格（mm）
数量
要求
矩形板料
45钢
92×62×25
2件/考生
考场准备

二、 设备准备
名 称
型 号
数 量
要 求
立式加工心/数控铣床
XK714种类
1台/场次/考生
组委会准备
常用夹具
机用平口钳（200mm）
1台/场次/考生
组委会准备
钻夹头及刀柄
BT40/1～20
各1
自备
强力铣夹头刀柄及夹套
BT40/Φ10、Φ12、Φ16
各1
组委会准备

三、 工、刀、量、辅具准备
由于工艺的多样性，下列刀具、量具等选用仅供参考。考场可根据实际情况，如刀柄情况，刀具情况、考生情况加以调整。考场提供下列刀具，不允许考生使用专用刀具而改变考件的工艺特点。
序号
名 称
规 格
数 量
要 求
1
钻头
Φ6～Φ20（高速钢/硬质合金）
各1支
自备
2
中心钻
A2.5、A3
各1支
自备
3
铰刀
Φ10H8
1支
自备
4
球头铣刀
Φ6R3、Φ8R4（高速钢/硬质合金）
各1支
自备
5
立铣刀/键槽铣刀
Φ10、Φ12、Φ16（高速钢/硬质合金）
各2支
自备
6
三用游标卡尺
0～125，0.02mm
1把
自备
7
深度卡尺
0～200，0.02mm
1把
自备
6
螺旋千分尺
0～25、25～50、50～75、75～100，0.01mm
各1把
自备
7
深度螺旋千分尺
0～25，0.01mm
1把
自备
8
R规
R5～R15
1套
自备
9
椭圆样板

组委会准备
10
平行垫铁
适合
若干个
自备
11
百分表及表座
0～10，0.01mm；60Kg磁力表座
各1个
自备

四、 考场准备
1、每个工位应配有一个0．5平方米的台面供考生摆放工、量、刃具等；
2、考场电源功率必须能满足所用设备正常启动工作；
3、考场应配有相应数量的清扫工具；
4、每个考场需配有编号工位。

五、 人员要求
1、监考人员数量与考生人数之为1比10；
2、考场至少配备医生、机修工、电器维修工各1名；
3、监考人员、考试服务人员 ( 机修工、电器维修工 ) 必须考试前30分钟到达考场。
二、练习题变量尺寸（L1=12、L2=22、L3=46、L4=70）
