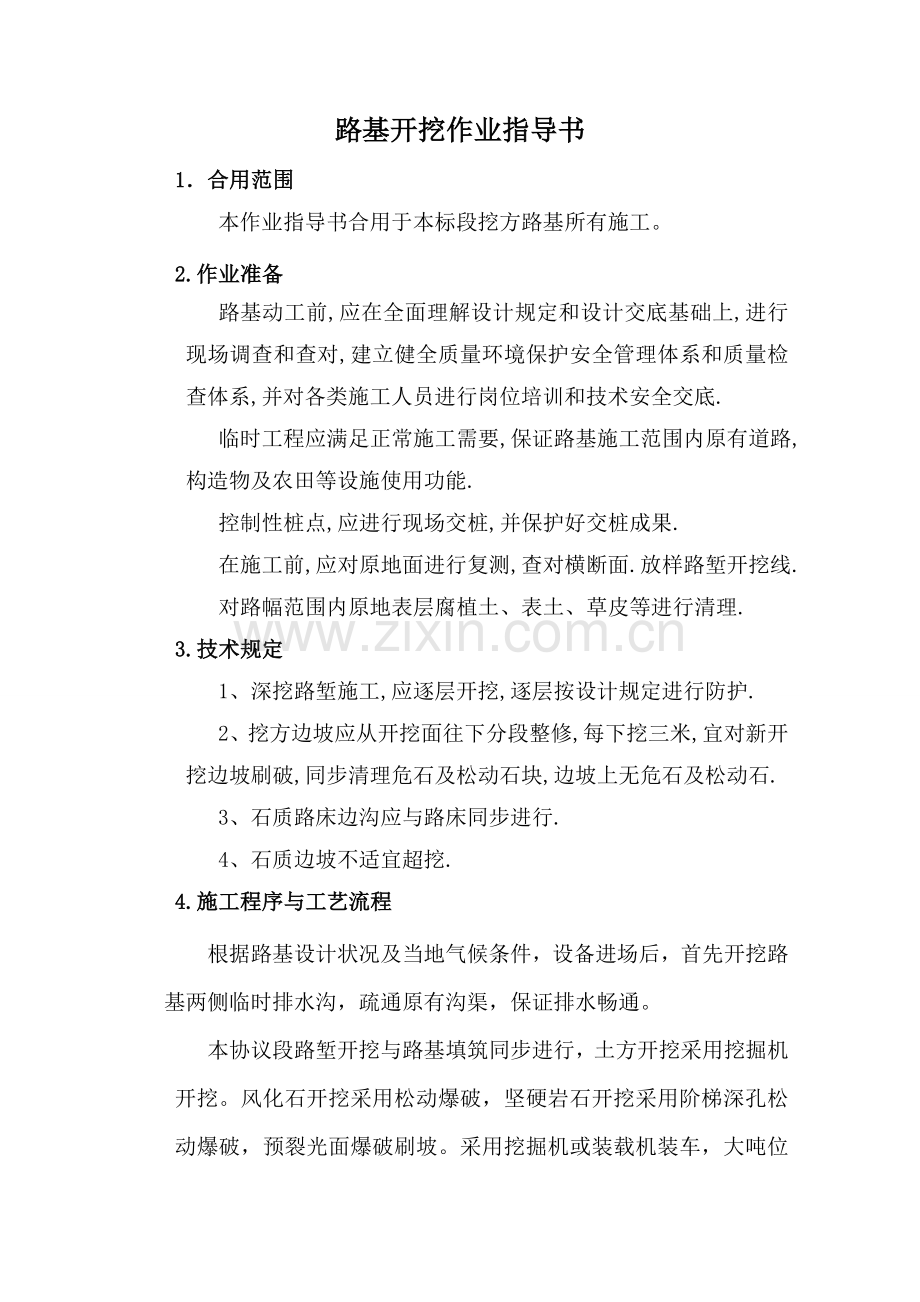

路基开挖作业指导书
1．合用范围
本作业指导书合用于本标段挖方路基所有施工。
2.作业准备
路基动工前,应在全面理解设计规定和设计交底基础上,进行现场调查和查对,建立健全质量环境保护安全管理体系和质量检查体系,并对各类施工人员进行岗位培训和技术安全交底.
临时工程应满足正常施工需要,保证路基施工范围内原有道路,构造物及农田等设施使用功能.
控制性桩点,应进行现场交桩,并保护好交桩成果.
在施工前,应对原地面进行复测,查对横断面.放样路堑开挖线.
对路幅范围内原地表层腐植土、表土、草皮等进行清理.
3.技术规定
1、深挖路堑施工,应逐层开挖,逐层按设计规定进行防护.
2、挖方边坡应从开挖面往下分段整修,每下挖三米,宜对新开挖边坡刷破,同步清理危石及松动石块,边坡上无危石及松动石.
3、石质路床边沟应与路床同步进行.
4、石质边坡不适宜超挖.
4.施工程序与工艺流程
根据路基设计状况及当地气候条件，设备进场后，首先开挖路基两侧临时排水沟，疏通原有沟渠，保证排水畅通。
本协议段路堑开挖与路基填筑同步进行，土方开挖采用挖掘机开挖。风化石开挖采用松动爆破，坚硬岩石开挖采用阶梯深孔松动爆破，预裂光面爆破刷坡。采用挖掘机或装载机装车，大吨位自卸车运送；短距离本桩运用土方采用推土机进行作业,路基在土石方调配过程中由于路基挖方m3，填方34045m3,填方填料来源基本通过运用可以满足,挖方运距在100米以内采用推土机推运,超过100米采用挖掘机配置自卸车装车运送,其他 m3弃方弃至QT-2弃渣场。

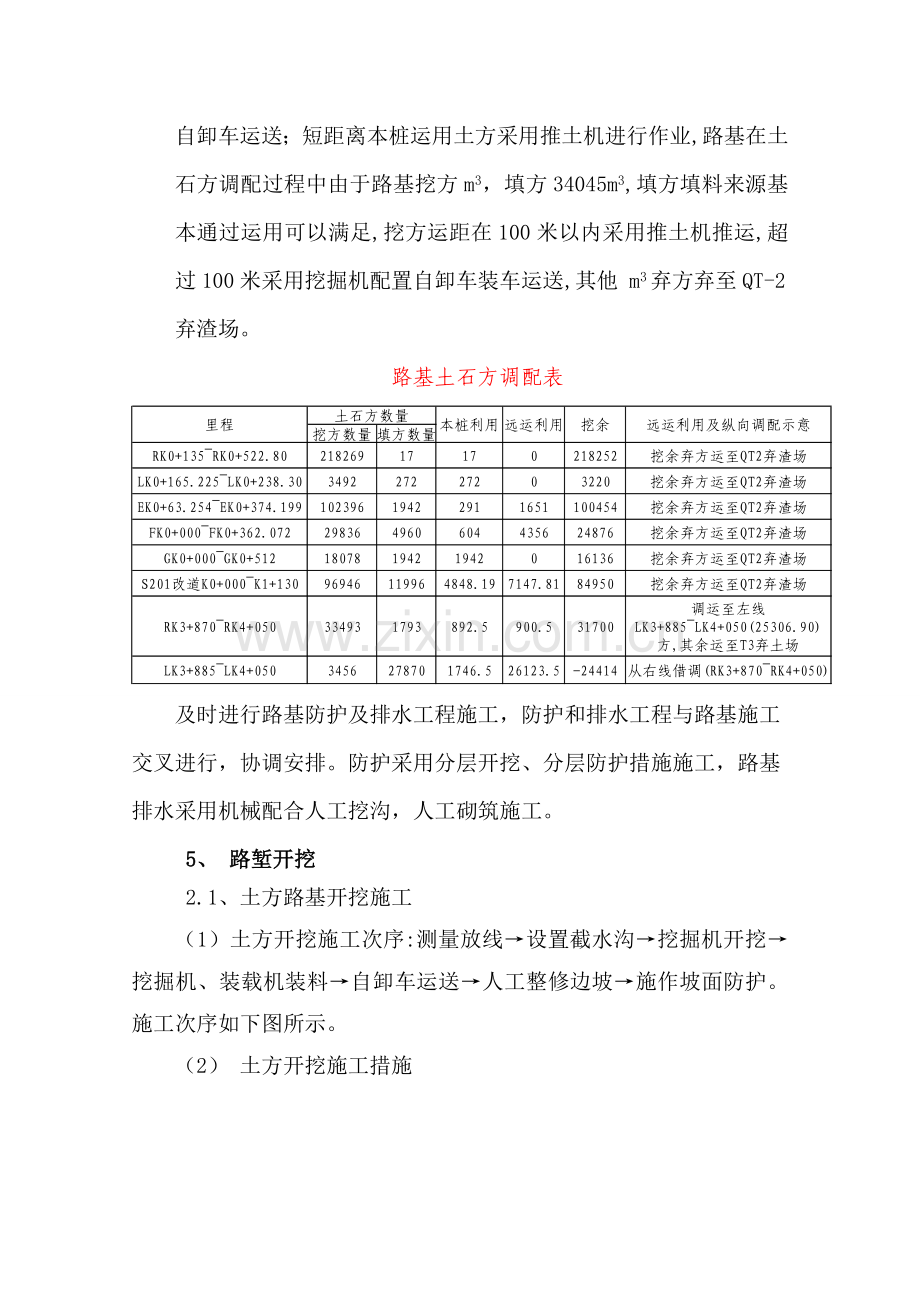

路基土石方调配表

及时进行路基防护及排水工程施工，防护和排水工程与路基施工交叉进行，协调安排。防护采用分层开挖、分层防护措施施工，路基排水采用机械配合人工挖沟，人工砌筑施工。
5、 路堑开挖
2.1、土方路基开挖施工
（1）土方开挖施工次序:测量放线→设置截水沟→挖掘机开挖→挖掘机、装载机装料→自卸车运送→人工整修边坡→施作坡面防护。施工次序如下图所示。
（2） 土方开挖施工措施
机械装运

测量放线

测量放线

边坡修整

下一层施工
施作坡面防护

图四 土方路堑开挖施工工艺流程图
2.2、石方路基爆破开挖
（1）石方开挖施工次序

(3)爆破开挖石方按如下程序进行：
施工区管线建筑物调查→测量放线→设置截水沟→炮位设计与审批→配置专业施爆人员→清除覆盖层→布孔钻眼→爆破器材检查与试验→炮孔检查与废碴清理→装药及引爆器材→炮孔堵塞→布置安全岗和撤离影响区内人畜→起爆→清除瞎炮→解除警戒→挖掘机、装载机装料→自卸车运送→人工整修边坡→施作坡面防护。
(2)爆破作业安全措施和操作技术
2.1、建立项目部安全领导小组,健全安全保障体系.
2.2、炸药和雷管等爆炸材料应安全运送,妥善储存,严格取用制度.
2.3、根据爆破安全距离确定危险区,在危险区边界设置警示标志,在爆破时,现场人员离开爆破处最小距离(最小安全距离)如下表:
爆破措施
最小安全距离
裸露炮,深孔炮
400米
小炮眼
200米
爆破最小安全距离

2.4、由于主线左线为桥梁施工,右线挖方在施工爆破过程中,在装药完毕后,用布袋装满土覆盖在上方,以防止飞石.同事对构造物采用安全防护措施.
2.5、待安全人员撤离到安全地带后,方可起爆,采用导火索起爆时,导火索要有足够长度,保证能使点火员有富余时点抵达安全掩蔽地点,爆破时应注意炮声与点炮数目与否相符.
2.6、爆破15分钟后,由爆破人员进入爆破区进行安全检查,确定无瞎炮或其他问题,方可解除警报.
附：《石方爆破开挖施工次序图》

图五 石方爆破开挖施工次序图
（3） 石方开挖施工措施
石方能用机械直接开挖用机械开挖，对较坚硬路段采用纵向梯段法松动爆破开挖。
深路堑运用潜孔钻机钻孔，浅路堑使用风钻打眼，毫秒微差松动爆破。开挖时预留边坡保护层，最终采用光面爆破刷坡。
爆破设计：本工程采用垂直钻孔纵向梯段式（台阶式）松动爆破。沿线路方向100米为一种开挖循环,形成梯段钻孔爆破与出渣平行作业条件.边坡原则上采用沿设计开挖线按设计边坡用预裂爆破法一次爆破成型,运用预裂缝减震作用替代预留保护层,当开挖边坡厚度不不小于1～1.5倍梯段爆破孔最小抵御线时,采用沿设计开挖线按设计坡度用光面爆破法一次爆破开挖成型.

图六 爆破设计示意图

图七 路基开挖施工工艺框图
(4)雨季路堑施工
1、挖方边坡不适宜一次挖到设计坡面，应预留一定厚度覆盖层，待雨季过后再修正到设计坡面。
 2、雨季开挖路堑，当挖至路床顶面以上300～500mm时，应停止开挖，并在两侧挖好临时排水沟，待雨季过后再施工。
    3、雨季开挖岩石路基，炮眼宜水平设置
6．劳动组织
1、施工人员配置
路基施工重要划分为三个工程队,路基一队定员80人，重要负责抗滑桩施工，路基二队定员40人，重要负责E,F匝道和隧道进口段左右幅路基以及改路改道；路基三队定员40人，负责隧道出口段左右幅路基土石方及进出口附属工程。
表4 施工人员配置表
工程队
人数
施工项目
路基施工1队
80
负责E、F匝道和隧道进口段主线路基及附属工程施工；
路基施工2队
40
负责隧道出口段路基土石方及附属工程施工；
路基施工3队
40
S201道路改移路基及附属工程施工；
合计
160

7.设备机具配置
表2 重要设备数量表
编号
机械设备名称及类型
单位
数量
生产厂家
合计
自有
租赁

一
路基施工设备

1
挖掘机(1.38m3)
台
6
6

徐工
2
推土机(161.7kw)
台
4
4

柳工
3
装载机(3m3)
台
3
3

柳工
4
平地机(174kw)
台
2
2

徐工
5
振动压路机(山推YJZ-18t)
台
2
2

山东
6
强夯机（18.5T）
台
2
2

上海长富
7
自卸汽车(20t)
台
20
20

中国重汽
8
自卸汽车(17.6t)
台
15
15

湖北程力
9
内燃空压机(12m3/min)
台
6
6

福建广源
10
洒水车(8000L)
台
6
6

徐工
11
油罐车(118kw)
台
1
1

湖北程力
12
潜孔钻机(137 kw)
台
6
6

河北德力
13
风钻(YP7655)
台
10
10

黄石风动
14
打夯机
台
2
2

15
空压机(3m3/min)
台
6
6

浙江开山

8.质量控制及检查
石质边坡上无孤石,危石.
石质边坡不适宜出现超挖,若出现超挖,应采用无机结合料稳定碎石或级配碎石填平碾压密实,严禁细粒土找平.
石质路床边沟与路床同步施工.
应根据地形特性设置边坡控制点
土方开挖应自上而下进行,不得乱挖超挖,严禁掏底开挖.
开挖过程中采用措施保证边坡稳定,开挖到边坡线时,应预留一定宽度,预留宽度应保证刷破过程中设计边坡线外土层不受扰动.
9.安全及环境保护
9.1安全措施
1)采用新技术、新工艺、新机具和新施工措施时，严格制定对应安全技术措施。
2)从事爆破、电力、高处起重等特种作业人员，多种机械操作人员及机动车辆驾驶人员，必须经劳动部门专业培训和考试并获得合格证后，方准独立操作。
3)施工现场设置安全标志。危险地区必须悬挂“危险”或者“严禁通行”“严禁烟火”等标志，夜间设红灯示警。
4)在施工便道间交叉口、与公路交叉口，应设置标志。
5)所有道路便桥，在桥头树立标志，注明载重能力和限制速度。
6)施工用电线路及设备，严格按同意施工组织设计安装设置，并符合当地供电部门规定。
7)严禁将电线路搭靠或固定在机械、栏杆、钢筋、管子、扒钉等金属件上。电线路架设高度，与建筑物距离以及和公路等平行或交叉时，必须符合现行《电力设计规范》中规定。
8)路堑开挖时，常常注意坡面稳定。每天动工前、收工前将对坡面、坡顶附近进行检查，如发既有裂缝和坍方迹象或有危石、危土时，立即处理，凡不能处理且对施工安全有威胁时，临时停止施工，并汇报上级处理。
9)在高于3m坡面上作业，必须拴安全绳；严禁在同一安全桩上拴几根安全绳和在一根安全绳上拴几种人。在路堑内作业，必须戴安全帽。
9.2环境保护措施
环境保护是文明施工一项重要内容。施工便道及场地尽量运用原有设施，确实需要临时占地时，事前做好计划，用完后及时复耕。
1、加强对原有植被保护。因施工需要必须砍伐破坏时，事先征得所有者和业主指示同意，不超范围砍伐，并尽量予以恢复。
2、施工废水、生活污水采用沉淀池、化粪池等生化措施处理，未经检测合格不得直接排放与农田、河道中。
3、配置专用洒水车，对施工现场和运送道路常常进行洒水湿润，减少扬尘。
4、对部分使用工程机械和运送车辆安装消声器，减少噪音。机械车辆路过居住场所时减速慢行，不鸣喇叭。离附近居民较近工地晚上尽量不施工或安排噪音较小工序，防止噪音扰民。
9.3噪声、光污染控制
合理分布动力机械工作场所，尽量防止同处运行较多动力机械设备；
对空压机、发电机等噪音超标机械设备，采用装消音器来减少噪音；
合理安排噪音较大机械作业时间，距居民较近地段，严格控制噪音，不得在夜间进行产生环境噪音污染施工作业；
9.4水环境保护
施工废水、生活污水按有关规定进行处理，不得直接排入农田、河流和渠道。清洗骨料水和其他施工废水采用过滤、沉淀处理后方可排放，以免污染周围环境。施工机械废油废水采用隔油池等有效措施加以处理，不得超标排放；
靠近生活水源施工，用壕沟或堤坝同生活水源隔开，防止污染生活水源。

本作业指导书一式四份，现场管理人员一份，作业班组一份，领工一份，技术部存档一份。
