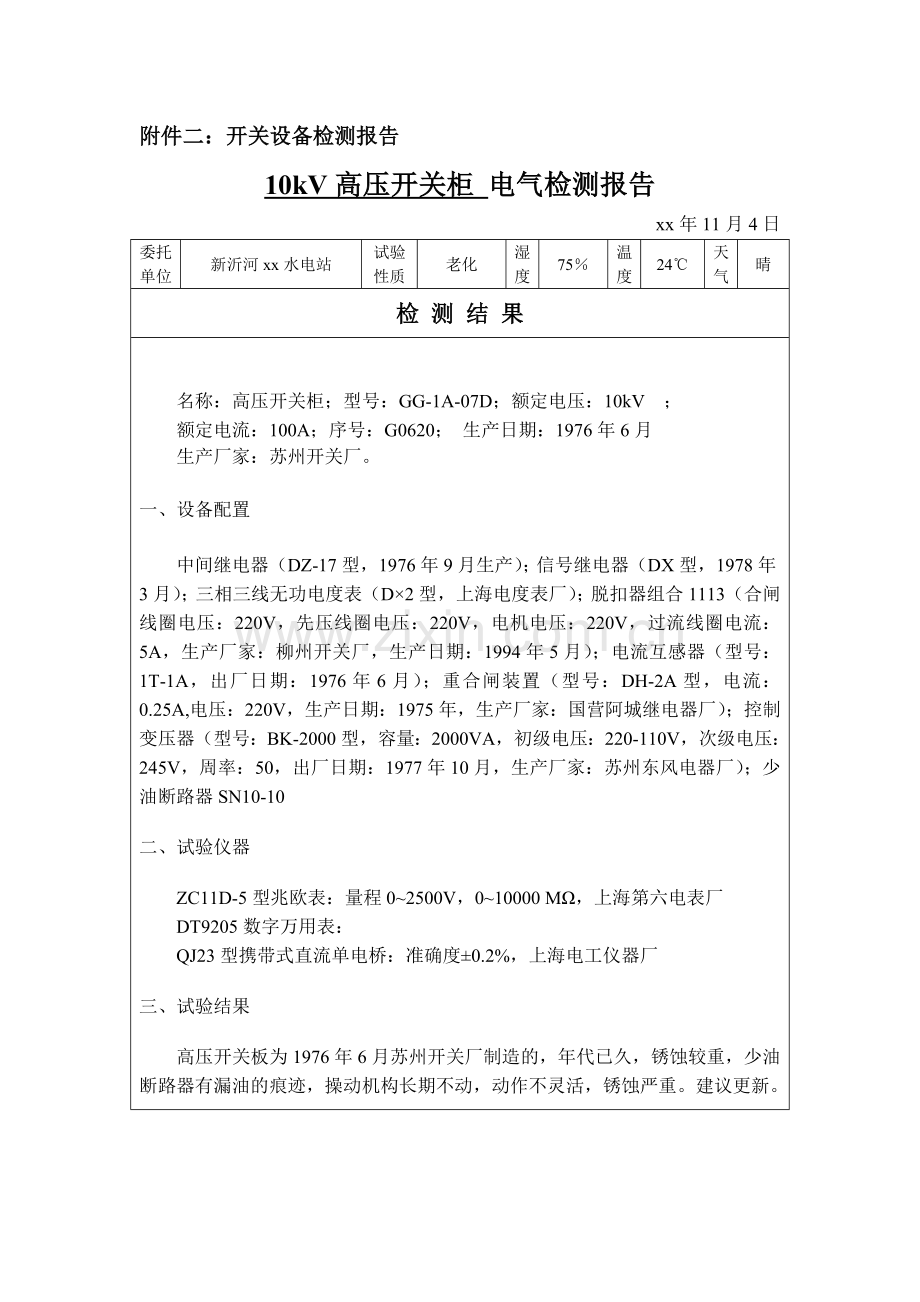

附件二：开关设备检测报告
10kV高压开关柜 电气检测报告
xx年11月4日
委托单位
新沂河xx水电站
试验性质
老化
湿度
75％
温度
24℃
天气
晴
检 测 结 果

名称：高压开关柜；型号：GG-1A-07D；额定电压：10kV ；
额定电流：100A；序号：G0620； 生产日期：1976年6月
生产厂家：苏州开关厂。

一、设备配置

中间继电器（DZ-17型，1976年9月生产）；信号继电器（DX型，1978年3月）；三相三线无功电度表（D×2型，上海电度表厂）；脱扣器组合1113（合闸线圈电压：220V，先压线圈电压：220V，电机电压：220V，过流线圈电流：5A，生产厂家：柳州开关厂，生产日期：1994年5月）；电流互感器（型号：1T-1A，出厂日期：1976年6月）；重合闸装置（型号：DH-2A型，电流：0.25A,电压：220V，生产日期：1975年，生产厂家：国营阿城继电器厂）；控制变压器（型号：BK-2000型，容量：2000VA，初级电压：220-110V，次级电压：245V，周率：50，出厂日期：1977年10月，生产厂家：苏州东风电器厂）；少油断路器SN10-10

二、试验仪器

ZC11D-5型兆欧表：量程0~2500V，0~10000 MΩ，上海第六电表厂
DT9205数字万用表：
QJ23型携带式直流单电桥：准确度±0.2%，上海电工仪器厂

三、试验结果

高压开关板为1976年6月苏州开关厂制造的，年代已久，锈蚀较重，少油断路器有漏油的痕迹，操动机构长期不动，动作不灵活，锈蚀严重。建议更新。

直流屏 电气检测报告
xx年11月4日
委托单位
新沂河xx水电站
试验性质
老化
湿度
75％
温度
24℃
天气
晴
检 测 结 果

名称：直流屏；型号：PK-1；
编号：2406；
生产日期：1976年5月；
生产厂家：宝应开关厂。

一、设备配置

1C2-V型电压表（编号分别为58、7116，生产日期分别为1974年3月、1974年7月）；1C2-A型电流表（编号：105，生产日期：1970年11月）。

二、试验仪器

ZC11D-5型兆欧表：量程0~2500V，0~10000 MΩ，上海第六电表厂
DT9205数字万用表：
QJ23型携带式直流单电桥：准确度±0.2%，上海电工仪器厂

三、试验结果

开关板为70年代中期产品，接线改动很大，熔断器已坏，整流器外壳锈蚀严重。器件不全，缺三个转换开关。五个通断手柄，没有指示牌。建议更换。

中央信号屏电气检测报告
xx年11月4日
委托单位
新沂河xx水电站
试验性质
老化
湿度
75％
温度
24℃
天气
晴
检 测 结 果

名称：中央信号屏；型号：PK-1-800； 序号：2497； 生产日期：1975年6月；生产厂家：宝应开关厂。

一、设备配置

三相三线电子式万能表；周波继电器（型号：SZB-2B型，编号：3330，生产厂家：滁州无线电厂，生产日期：1991年1月）；时间继电器（型号：DS113C，额定电压：48V，编号：1709，生产厂家：国营阿城继电器厂，生产日期：1975年）；中间继电器（DZ-15型，额定电压：48V，编号：0008，生产厂家：上海继电器厂，生产日期：1975年5月）；冲击继电器（型号：CJ1型，冲击动作电流：0.2A,最大稳定电流：4A，直流电压：48V，编号：0001号，生产厂家：国营阿城继电器厂，生产日期：1995年）。

二、试验仪器

ZC11D-5型兆欧表：量程0~2500V，0~10000 MΩ，上海第六电表厂
DT9205数字万用表：
QJ23型携带式直流单电桥：准确度±0.2%，上海电工仪器厂

三、试验结果

电能采集终端不可用，按钮已损坏；故障指示灯标志看不清楚，没有指示标牌。建议更新。

发电机总控制屏 电气检测报告
xx年11月4日
委托单位
新沂河xx水电站
试验性质
老化
湿度
75％
温度
24℃
天气
晴
检 测 结 果

名称：控制屏； 型号：PK-1； 额定电压：380V ； 序号：2400；
生产日期：1978年5月； 生产厂家：宝应开关厂。

一、设备配置
电压继电器（型号：DJ-111/200型，频率：50/60Hz，额定电压：100-200V，生产日期：1975年6月，生产厂家：江苏省苏州市东风仪表厂）；电流继电器（型号：DL-11/50型（两只）），额定电流：15-30A，生产日期：1975年5月，生产厂家：江苏省苏州市东风仪表厂，型号：DL-11/6型，额定电流：10-20A，生产厂家：上海继电器厂，生产日期：1973年8月）；中间继电器（型号：DZ-15型（两只），额定电压：48V，编号：177、0022、56，生产日期：1975年8月、1978年3月，生产厂家：沈阳市继电器厂，浙江温岭继电器厂）；中间继电器（型号：DZ-17型，额定电压：48V，编号：第0038号、第0002号、第0035号，生产厂家：上海第二机床电器厂，生产日期：1975年4月）；信号继电器（型号：DX11型，额定电流：0.05A，编号：第1280、2115、2377、2405、2354、3056、2327、2384、2321、1322、2109、1288号，生产厂家：苏州市东风仪表电器厂，生产日期：1975年3月）；信号继电器（型号：DX11型，额定电流：0.05A，生产日期：1960年，生产厂家：国营阿城继电器厂）。
二、试验仪器

ZC11D-5型兆欧表：量程0~2500V，0~10000 MΩ，上海第六电表厂
DT9205数字万用表：
QJ23型携带式直流单电桥：准确度±0.2%，上海电工仪器厂

三、试验结果

该控制屏年代已久，是老式敞开式的，电气安全性能极差，油漆几乎已全部脱落。虽然每年整定、检修一次，但误差较大，整定较困难；所有的继电屏下的标志牌已没有，继电器屏上的部分固定螺丝已缺失。建议更新。

低压开关柜（400V总屏）电气检测报告
xx年11月4日
委托单位
新沂河xx水电站
试验性质
老化
湿度
75％
温度
24℃
天气
晴
检 测 结 果

名称：低压开关柜； 型号：HF5S型； 额定电压：500V ；
序号：2494； 生产日期：1976年5月
生产厂家：宝应开关厂。

一、设备配置

电流互感器（1T1-A型，编号：27131、27116，生产日期：1978年5月，电流：1500/5A，生产厂家：南通电表二厂）；电压互感器（1T1-V型，编号：69，生产日期：1973年9月）；功率表（1D-1W，编号：348，生产日期：1994年5月，电流互感器比率：1.5k/5，电压互感器比率：380/100）。电流互感器（1LMZJ1-0.5A型，生产日期：1982年9月，电流：1500/5A，生产厂家：吴县互感器厂）；

二、试验仪器

ZC11D-5型兆欧表：量程0~2500V，0~10000 MΩ，上海第六电表厂
DT9205数字万用表：
QJ23型携带式直流单电桥：准确度±0.2%，上海电工仪器厂

三、试验结果

该开关柜为70年代中期产品，年代已久，损坏严重。
柜子全是老式敞开式，电气安全性能极差，柜体锈蚀严重。另外，它的交流接触器采用电风扇散热，面板上缺一操作手柄。建议更新。

1#发电机控制柜 电气检测报告
xx年11月4日
委托单位
新沂河xx水电站
试验性质
老化
湿度
75％
温度
24℃
天气
晴
检 测 结 果

名称：低压开关柜； 型号：H158-180； 额定电压：500V ；
编号：2491； 生产日期：1977年5月；生产厂家：宝应开关厂。

一、设备配置

电流互感器（型号：1T1-A，编号：189、192、1172，电流：400/5A，生产日期：1975年9月）；电压互感器（型号：1T1-V，编号：85、502，生产日期：1973年2月，电流互感器比率：400/5，电压互感器比率：380/100）；功率因数表（型号：1L3-COSφ型，生产日期：1973年3月，电压：100V，电流：5A，生产厂家：南通电表厂）；电流表（型号：1C-2A，编号：517，生产日期：1987年5月）；自动空气开关（型号：DZ10-600/337，电压：380V，电流：400A，温度：+25℃，瞬时整定电流：10le，生产日期：1986年11月）。

二、试验仪器

ZC11D-5型兆欧表：量程0~2500V，0~10000 MΩ，上海第六电表厂
DT9205数字万用表：
QJ23型携带式直流单电桥：准确度±0.2%，上海电工仪器厂

三、试验结果

开关柜为1977年5月宝应开关厂生产的H158-180型产品，年代已久。柜子是老式敞开式，电气安全性能极差，柜体锈蚀严重。从正面看，标志牌脱落较多；从反面看，励磁调节功能已失效不可用；设备的灰尘较多，绝缘性能大大下降；标志和铭牌锈蚀看不清楚；接触器的灭弧罩破损严重，部分已脱落。建议更新。

2#电机控制柜电气检测报告
xx年11月4日
委托单位
新沂河xx水电站
试验性质
老化
湿度
75％
温度
24℃
天气
晴
检 测 结 果

名称：低压开关柜；型号： HF-5S-160；生产日期：1979年5月；编号：2492；生产厂家：宝应开关厂；额定电压：500V；

一、设备配置
电流互感器（型号：1T1-A型，编号：623，电流互感器比率：400/5）；电压互感器（型号：1T1-V型，编号：44，电压互感器比率：380/100，生产日期：1973年9月）；频率表（型号：1D1-Hz型，编号：5808，生产日期：1975年10月）功率表（型号：1D1-W型，编号：509，电流互感器比率：400/5，电压互感器比率：380/100）；功率因数表（型号：1D1-COSφ型，编号：60277，生产日期：1979年8月）；电流表（1C2-A，编号：185，生产日期：1978年10月）；自动空气开关（型号：DZ10-600/337，电压：380V，电流：400A，温度：+25℃，瞬时整定电流：10le，生产日期：1986年11月）。电流互感器（型号：LMZ5-0.5型，电流互感器比率：400/5A，频率：50Hz，等级：0.5级，生产厂家：苏州互感器厂）；

二、试验仪器

ZC25-4型兆欧表：量程0~1000V，0~1000 MΩ，上海第六电表厂
DT9205数字万用表：
QJ23型携带式直流单电桥：准确度±0.2%，上海电工仪器厂

三、试验结果

开关柜为1977年5月宝应开关厂生产的H158-180型产品，年代已久。柜子是老式敞开式，电气安全性能极差，柜体锈蚀严重。从正面看，标志牌脱落较多；从反面看，励磁调节功能已失效不可用；设备的灰尘较多，绝缘性能大大下降；标志和铭牌锈蚀看不清楚；接触器的灭弧罩破损严重，部分已脱落。建议更新。

3#电机控制柜电气检测报告
xx年11月4日
委托单位
新沂河xx水电站
试验性质
老化
湿度
75％
温度
24℃
天气
晴
检 测 结 果

名称：低压开关柜；型号：HF5S-160；编号：2496；额定电压：500V；生产日期：1976年5月；生产厂家：宝应开关厂。

一、设备配置
电流互感器（型号：1T1-A型，电流互感器比率：400/5A，生产日期：1975年12月）；电压互感器（型号：1T1-V型，电压互感器比率：380/100V，生产日期：1974年1月）；频率表（型号：1D1-Hz型，编号：0645，生产日期：1975年1月）功率表（型号：1D1-W型，编号：1110，电流互感器比率：400/5A，电压互感器比率：380/100V，生产日期：1974年9月）；功率因数表（型号：1D1-COSφ型，编号：1722，生产日期：1986年12月）；电流表（1C2-A，编号：303，生产日期：1973年10月）；自动空气开关（型号：DZ10-600/337，电压：380V，电流：400A，温度：+25℃，瞬时整定电流：10le，生产日期：1986年11月）。电流互感器（型号：LMZ5-0.5型，电流互感器比率：400/5A，频率：50Hz，等级：0.5级，生产厂家：苏州互感器厂）；

二、试验仪器

ZC25-4型兆欧表：量程0~1000V，0~1000 MΩ，上海第六电表厂
DT9205数字万用表：
QJ23型携带式直流单电桥：准确度±0.2%，上海电工仪器厂

三、试验结果

开关柜为1977年5月宝应开关厂生产的H158-180型产品，年代已久。柜子是老式敞开式，电气安全性能极差，柜体锈蚀严重。从正面看，标志牌脱落较多；从反面看，励磁调节功能已失效不可用；设备的灰尘较多，绝缘性能大大下降；标志和铭牌锈蚀看不清楚；接触器的灭弧罩破损严重，部分已脱落。建议更新。

4#电机控制柜电气检测报告
xx年11月4日
委托单位
新沂河xx水电站
试验性质
老化
湿度
75％
温度
24℃
天气
晴
检 测 结 果

名称：低压开关柜；型号：HF5S-160；额定电压：500V；
生产日期：1976年5月；生产厂家：宝应开关厂。

一、 设备配置

电流互感器（型号：1T1-A型，电流互感器比率：400/5A，生产日期：1975年12月）；电压互感器（型号：1T1-V型，电压互感器比率：380/100V，生产日期：1974年1月）；频率表（型号：1D1-Hz型，编号：0645，生产日期：1975年1月）功率表（型号：1D1-W型，编号：1110，电流互感器比率：400/5A，电压互感器比率：380/100V，生产日期：1974年9月）；功率因数表（型号：1D1-COSφ型，编号：1722，生产日期：1986年12月）；电流表（1C2-A，编号：303，生产日期：1973年10月）；自动空气开关（型号：DZ10-600/337，电压：380V，电流：400A，温度：+25℃，瞬时整定电流：10le，生产日期：1986年11月）。电流互感器（型号：LMZJ1-0.5型，电流互感器比率：400/5A，频率：50Hz，等级：0.5级，生产厂家：天正集团有限公司，生产日期：1981年4月）；电流互感器（型号：LMZ1-0.5型，电流互感器比率：400/5A，频率：50Hz，等级：0.5级，生产厂家：三友互感器厂，生产日期：1998年6月）；

二、试验仪器

ZC25-4型兆欧表：量程0~1000V，0~1000 MΩ，上海第六电表厂
DT9205数字万用表：
QJ23型携带式直流单电桥：准确度±0.2%，上海电工仪器厂

三、试验结果

开关柜为1977年5月宝应开关厂生产的H158-180型产品，年代已久。柜子是老式敞开式，电气安全性能极差，柜体锈蚀严重。从正面看，标志牌脱落较多；从反面看，励磁调节功能已失效不可用；设备的灰尘较多，绝缘性能大大下降；标志和铭牌锈蚀看不清楚；接触器的灭弧罩破损严重，部分已脱落。建议更新。

站用屏 电气检测报告
xx年11月4日
委托单位
新沂河xx水电站
试验性质
老化
湿度
75％
温度
24℃
天气
晴
检 测 结 果

名称：低压开关柜；型号：HF5S-160；额定电压：500V；
生产日期：1976年5月；生产厂家：宝应开关厂。

一、 设备配置

电流互感器（型号：1T1-A型，电流互感器比率：75/5A，生产日期：1976年1月）；电压互感器（型号：1T1-V型，电压互感器比率：380/100V，生产日期：1973年9月，生产厂家：南通电表二厂）；频率表（型号：1D1-Hz型，生产日期：1975年1月）电压表（型号：1T1-V型，编号：792，生产日期：1972年7月）；电流表（1C2-A，生产日期：1973年10月）；整步表（型号：1T1-S型，编号：992，生产日期：1976年1月） ；准同期装置（型号：ZZB-1，生产厂家：福建省松溪无线电厂）。电流互感器（型号：LMZ5-0.5型，电流互感器比率：75/5A，频率：50Hz，等级：0.5级，生产厂家：苏州互感器厂）；电流互感器（型号：LOG（100）型，电流互感器比率：75/5A，频率：50Hz，等级：0.5级，生产厂家：苏州互感器厂，生产日期：1975年）；

二、试验仪器

ZC25-4型兆欧表：量程0~1000V，0~1000 MΩ，上海第六电表厂
DT9205数字万用表：
QJ23型携带式直流单电桥：准确度±0.2%，上海电工仪器厂

三、试验结果

低压开关柜为1979年产的BSL型产品, 该型号属淘汰产品，配件无法购买，外壳锈蚀严重，元器件严重缺损，低压屏内配用的HR3-400/32熔断器式刀开关为苏州燎原电器厂1979年生产，屏内配用的DW10-400/3自动空气断路器为常州低压电器厂1979年2月生产，灭弧罩已烧坏，无灭弧功能，且为淘汰产品；漏电保护器及胶木闸刀开关在柜体侧向系临时接装，计量电度表系临时搭接，不符规范要求。且三相对地及相间绝缘电阻均偏低，柜体锈蚀严重，建议更新。
