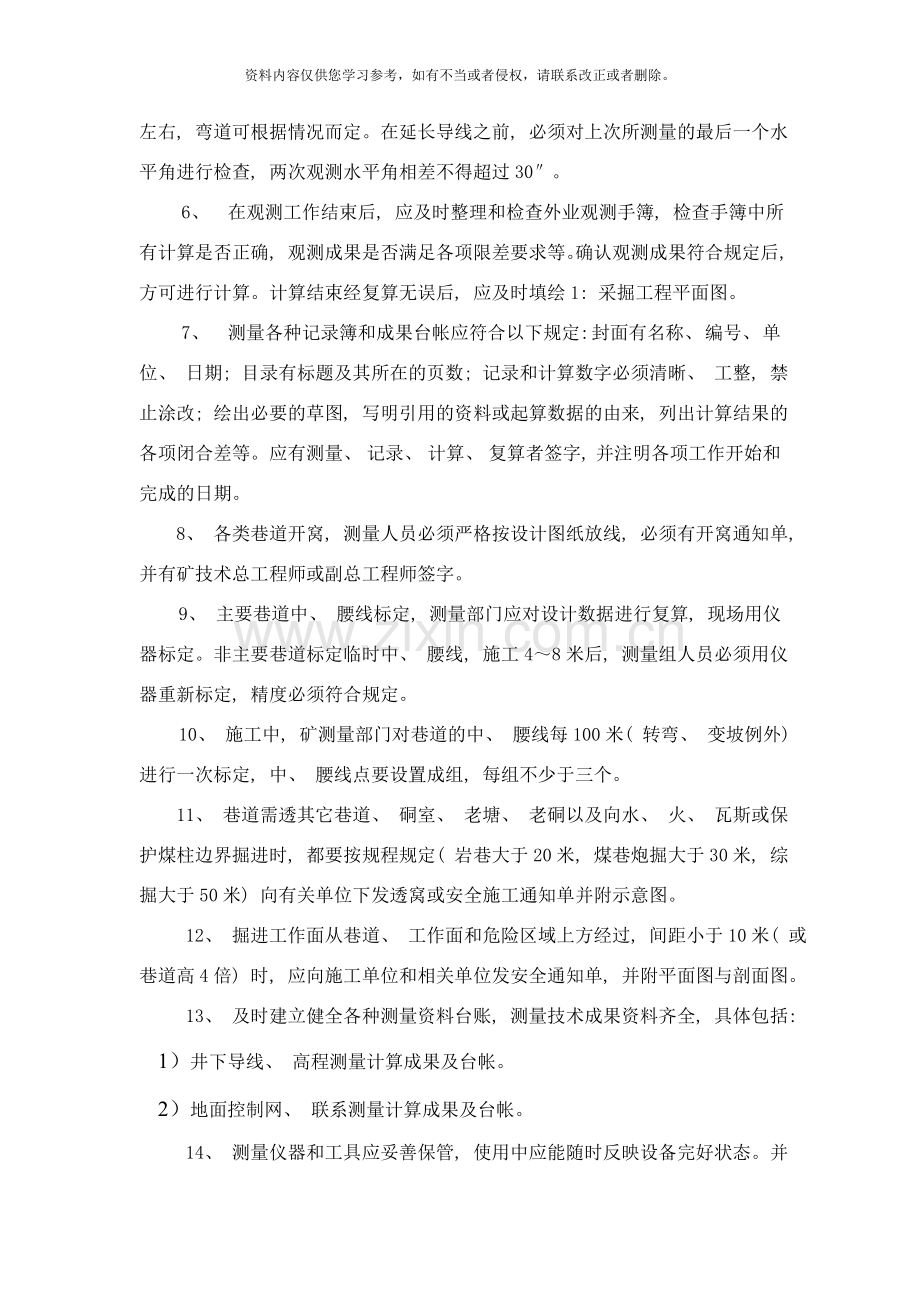

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。测量管理标准一、 基本技术要求( 一) 、 测量人员配置测量专业技术人员数量能满足正常展开工作和矿井安全生产需要。( 二) 、 管理制度 1、 煤矿安全规程、 煤矿测量规程、 测量工作管理制度 2、 测量人员岗位责任制 3、 测量绘图人员岗位责任制 4、 测量仪器管理制度( 三) 、 技术装备 测量仪器配备数量、 精度满足矿井安全生产需要, ( 全站仪1台、 经纬仪3台、 水准仪2台、 罗盘1个、 绘图仪1台、 计算机3台、 打印机1台) 二、 测量技术管理标准 1、 按照煤矿安全规程、 煤矿测量规程中各项技术要求及国家有关规定进行测量工作。 2、 健全、 完善井上、 下导线控制点, 且精度符合煤矿测量规程要求。测量负责井巷工程的施工放样及测量控制点的设置位置。测量控制点分为永久点和临时点两种。永久点的位置应设在巷道顶板的稳定岩石中。所有测点应统一编号, 并将编号明显地标记在点号附近。 3、 井下基本控制导线按规程规定及时延测; 基本控制导线200500m左右, 采区控制导线100m左右, 及时向前延测。4、 测量组负责建立井下平面控制测量的基本控制和采区控制系统, 永久导线点按规定要求设置, 5、 测量建立的基本控制导线应沿矿井主要巷道( 包括: 水平运输巷, 总回风巷, 采区轨道上下山, 运输石门等) 敷设。在布设井下基本控制导线时, 其精度不得低于10。基本控制导线测角精度按5施测, 一般边长100200米左右, 弯道可根据情况而定。在延长导线之前, 必须对上次所测量的最后一个水平角进行检查, 两次观测水平角相差不得超过30。6、 在观测工作结束后, 应及时整理和检查外业观测手簿, 检查手簿中所有计算是否正确, 观测成果是否满足各项限差要求等。确认观测成果符合规定后, 方可进行计算。计算结束经复算无误后, 应及时填绘1: 采掘工程平面图。7、 测量各种记录簿和成果台帐应符合以下规定: 封面有名称、 编号、 单位、 日期; 目录有标题及其所在的页数; 记录和计算数字必须清晰、 工整, 禁止涂改; 绘出必要的草图, 写明引用的资料或起算数据的由来, 列出计算结果的各项闭合差等。应有测量、 记录、 计算、 复算者签字, 并注明各项工作开始和完成的日期。8、 各类巷道开窝, 测量人员必须严格按设计图纸放线, 必须有开窝通知单, 并有矿技术总工程师或副总工程师签字。9、 主要巷道中、 腰线标定, 测量部门应对设计数据进行复算, 现场用仪器标定。非主要巷道标定临时中、 腰线, 施工48米后, 测量组人员必须用仪器重新标定, 精度必须符合规定。10、 施工中, 矿测量部门对巷道的中、 腰线每100米( 转弯、 变坡例外) 进行一次标定, 中、 腰线点要设置成组, 每组不少于三个。 11、 巷道需透其它巷道、 硐室、 老塘、 老硐以及向水、 火、 瓦斯或保护煤柱边界掘进时, 都要按规程规定( 岩巷大于20米, 煤巷炮掘大于30米, 综掘大于50米) 向有关单位下发透窝或安全施工通知单并附示意图。 12、 掘进工作面从巷道、 工作面和危险区域上方经过, 间距小于10米( 或巷道高4倍) 时, 应向施工单位和相关单位发安全通知单, 并附平面图与剖面图。 13、 及时建立健全各种测量资料台账, 测量技术成果资料齐全, 具体包括: 1） 井下导线、 高程测量计算成果及台帐。2） 地面控制网、 联系测量计算成果及台帐。 14、 测量仪器和工具应妥善保管, 使用中应能随时反映设备完好状态。并按国家计量器具检查规范要求, 定期对仪器设备和工具进行检校。三、 测量仪器操作标准经纬仪使用操作标准: ( 一) 、 安置仪器 安置仪器是将经纬仪安置在测站点上, 包括对中和整平两项内容。对中的目的是使仪器中心与测站点标志中心位于同一铅垂线上; 整平的目的是使仪器竖轴处于铅垂位置, 水平度盘处于水平位置。1初步对中整平( 1) 用锤球对中, 其操作方法如下: 1) 将三脚架调整到合适高度, 张开三脚架安置在测站点上方, 在脚架的连接螺旋上挂上锤球, 如果锤球尖离标志中心太远, 可固定一脚移动另外两脚, 或将三脚架整体平移, 使锤球尖大致对准测站点标志中心, 并注意使架头大致水平, 然后将三脚架的脚尖踩入土中。2) 将经纬仪从箱中取出, 用连接螺旋将经纬仪安装在三脚架上。调整脚螺旋, 使圆水准器气泡居中。3) 此时, 如果锤球尖偏离测站点标志中心, 可旋松连接螺旋, 在架头上移动经纬仪, 使锤球尖精确对中测站点标志中心, 然后旋紧连接螺旋。( 2) 用光学对中器对中时, 其操作方法如下: 1) 使架头大致对中和水平, 连接经纬仪; 调节光学对中器的目镜和物镜对光螺旋, 使光学对中器的分划板小圆圈和测站点标志的影像清晰。2) 转动脚螺旋, 使光学对中器对准测站标志中心, 此时圆水准器气泡偏离, 伸缩三脚架架腿, 使圆水准器气泡居中, 注意脚架尖位置不得移动。2精确对中和整平 ( 1) 整平 先转动照准部, 使水准管平行于任意一对脚螺旋的连线, 两手同时向内或向外转动这两个脚螺旋, 使气泡居中, 注意气泡移动方向始终与左手大拇指移动方向一致; 然后将照准部转动90, 转动第三个脚螺旋, 使水准管气泡居中。再将照准部转回原位置, 检查气泡是否居中, 若不居中, 按上述步骤重复进行, 直到水准管在任何位置, 气泡偏离零点不超过一格为止。2) 对中 先旋松连接螺旋, 在架头上轻轻移动经纬仪, 使锤球尖精确对中测站点标志中心, 或使对中器分划板的刻划中心与测站点标志影像重合; 然后旋紧连接螺旋。锤球对中误差一般可控制在3mm以内, 光学对中器对中误差一般可控制在1mm以内。对中和整平, 一般都需要经过几次”整平对中整平”的循环过程, 直至整平和对中均符合要求。( 二) 、 瞄准目标( 1) 松开望远镜制动螺旋和照准部制动螺旋, 将望远镜朝向明亮背景, 调节目镜对光螺旋, 使十字丝清晰。( 2) 利用望远镜上的照门和准星粗略对准目标, 拧紧照准部及望远镜制动螺旋; 调节物镜对光螺旋, 使目标影像清晰, 并注意消除视差。( 3) 转动照准部和望远镜微动螺旋, 精确瞄准目标。测量水平角时, 应用十字丝交点附近的竖丝瞄准目标底部。( 三) 、 读数 ( 1) 打开反光镜, 调节反光镜镜面位置, 使读数窗亮度适中。( 2) 转动读数显微镜目镜对光螺旋, 使度盘、 测微尺及指标线的影像清晰。( 3) 根据仪器的读数设备, 按前述的经纬仪读数方法进行读数。五、 基本矿图: 基本图纸资料: 1) 井田井上、 下对照图、 比例尺1: 或1: 5000 2) 工业广场平面图、 比例尺1: 500或1: 10003) 采掘工程平面图、 比例尺1: 1000或1: 4) 井筒断面图、 剖面图、 比例尺1: 500或1:2005) 井田区域地形图 比例尺1: 50006) 主要巷道平面图 比例尺1: 7) 井底车场平面图 比例尺1: 500 8) 主要保安煤柱图、 比例尺1: 或1: 5000( 2) 基本矿图必须进行数字化处理后保存, 且内容、 精度符合煤矿测量规程和煤矿地质测量图例要求。( 2)图面整洁, 层次分明, 线条均匀, 文字清晰美观, 图面几何关系和注记无矛盾。 9) 采掘工程平面图井上下对照图填绘时间符合规定要求,
