休宁新宁广场某栋楼保温施工方案.doc

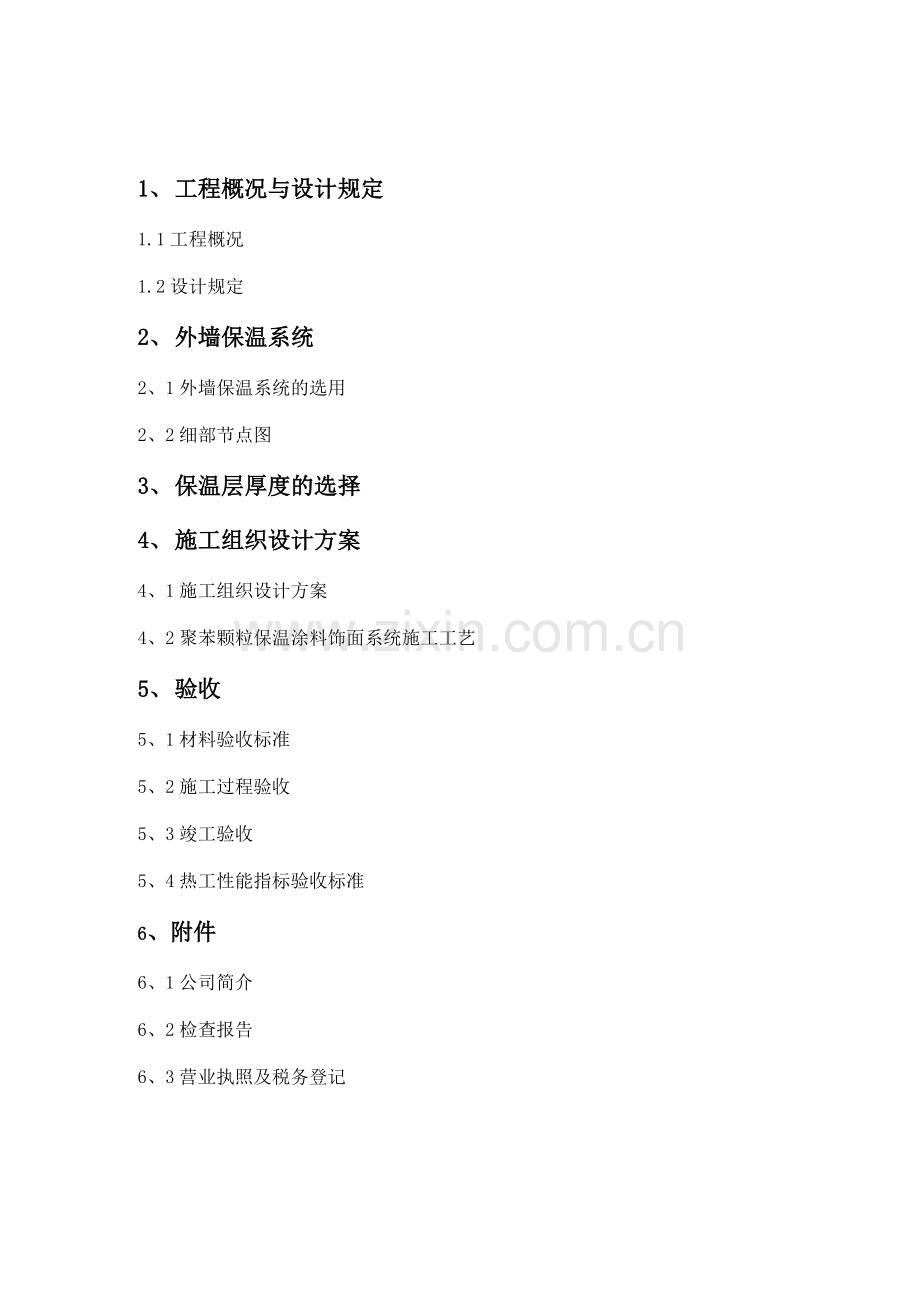

目 录

1、 工程概况与设计规定
1.1工程概况
1.2设计规定
2、 外墙保温系统
2、1外墙保温系统的选用
2、2细部节点图
3、 保温层厚度的选择
4、 施工组织设计方案
4、1施工组织设计方案
4、2聚苯颗粒保温涂料饰面系统施工工艺
5、 验收
5、1材料验收标准
5、2施工过程验收
5、3竣工验收
5、4热工性能指标验收标准
6、附件
6、1公司简介
6、2检查报告
6、3营业执照及税务登记
1.工程概况与设计规定
1.1工程概况
休宁新宁广场11#楼由黄山市新宁置业公司投资建设，建设地点在休宁新宁广场。建筑面积约1500平方米，外墙面积约700㎡。建筑高度约为12米，外墙为聚苯颗粒涂料饰面。
1.2设计规定
安徽省黄山市在我国气候区域划分中属于夏热冬冷地区，按照《夏热冬冷地区居住建筑节能设计标准》（代号:JGJ 134-2023）,该项目外墙热工性能指标应满足以下规定:
外墙围护结构热工性能规定
围护结构
传热系数(W/(m2.K) )限值
热惰性指标限值
外墙、屋面
K≤Km =1.5
D≥Dm＝3.0
根据本项工程的实际情况，本项目外墙保温工程设计方案还应满足以下具体规定：
第一、满足抗冲击和抗风负压的规定。根据国家的有关标准，一楼外墙的抗冲击强度不小于10.0J，二楼及以上部分外墙抗冲击强度不小于3.0J，抗风压值不小于6000Pa。
第二、满足耐久性的规定。此项规定可用抗拉强度和耐冻融指标来表达。
第三、满足既防水且透气的规定。此项规定可用不透水性和水蒸气湿流密度两项指标来表达。
第四、满足成本经济的规定。在上述规定可以得到满足的前提下，当然是成本越低越好。
。2.外墙保温系统
2.1.外墙保温系统的选用
应设计规定选用聚苯颗粒外墙外保温涂料饰面系统。
聚苯颗粒保温涂料饰面系统由专用界面剂（部分）、聚苯颗粒保温胶浆、防水抗裂胶浆、网格布、弹性光面腻子和涂料组成。构造如下图所示：

聚苯颗粒保温涂料饰面系统

2.2细部节点图

3.保温层厚度的选择
应图纸设计规定，选用胶粉聚苯颗粒胶浆保温系统40㎜厚。
4.施工方案
4.1施工组织设计方案
4.1.1项目管理组织机构
我方拟成立专门的项目部，对本工程实行项目化管理。项目部组织机构和各岗位职责如下：
外墙、屋面保温工程项目部组织机构图

项目部各岗位职责
岗 位
职 责
项目经理
解决工程中出项的各种问题，保证工程的正常进行，达成我方向贵方承诺的各项规定
材料员
1.组织各种材料和机具及时到达施工现场
2.材料和机具的仓储管理
3.材料的定额发放
4.材料的消耗的核定
施工员
1.技术交底和操作前的培训
2.施工过程检查施工规范的实行并及时纠正
3.制订实行工程进度计划
4.根据工地情况，进行各种调整和安排
质检员
1.对每道工序的质量进行签字验收
2.及时发现施工过程中的质量问题，及时解决这些问题
3.检查安全和文明施工规范执行情况，做好记录，作为对施工班组进行考核依据
安全员
1.负责全体施工人员的安全文明生产教育，宣传
2.检查、督促项目人员安全文明生产的行为和意识
资料员
1 负责项目部与业主、总包、监理、设计单位之间往来文献、信函、工程资料的收发、登记工作。
2 工程资料随工程进度同步收集、整理，保证工程资料真实性、有效性和完整性。
3 工程施工资料要在工程竣工验收前整理、汇总完毕。
4.1.2安全和文明施工规范
（1）安全施工规范
a. 每日上班前有施工员进行严格安全教育，检查吊篮吊绳和安全带等保护措施；
b. 吊篮由专门人员看管，并严格遵守吊篮的操作规范；
c. 避免疲劳作业，避免有病坚持工作；
d. 施工中严厉认真，不得吸烟，不得嬉笑玩耍。
（2）文明施工规范
a. 工人上班是统一着装，统一佩带胸卡；
b. 随时保持吊篮或脚手架施工机具和材料包装物的表面干净卫生；
c. 文明礼貌。不说粗话；
d. 服从安排，听从指挥。
4.1.3质量保证措施
（1）人员控制措施。项目部人员配置到位，保证管理有力、有序；所用施工人员都保证是经专业培训的并持证上岗。
（2）材料控制措施。所有材料到达施工现场都要进行检查，入库后有专人保管、使用时有专人领用。
（3）施工过程控制措施。施工时严格按工艺、按施工流程操作，每道工序都需经检查合格并签字确认方可进入下道工序。
4.1.4施工条件
（1）施工环境温度不宜低于5 oC,不得高于40 oC。
（2）雨雪及刮大风天气不能施工。
（3）施工基层需牢固，无起壳和空鼓现象。
（4）门窗需用美纹纸进行保护解决。
（5）检查所用材料是否符合设计规定，施工机具和工具是否符合使用规定，脚手架或吊篮是否安全可靠，施工人员是否已进行培训等。
4.1.5施工机具与工具
（1）拌和设备
强制式砂浆搅拌机、水桶、剪刀、铲刀、手提式搅拌器。
（2）运送设备
手推车，塑料桶，垂直运送设备，铁锹，铲刀
（3）施工设备与工具
脚手架或吊篮、锯齿型批刀、平口批刀、美工刀、铝合金刮尺、扫帚、滚筒、冲击钻、螺丝刀、切割机等。
（4）检测设备
靠尺、塞尺、垂直仪、墨斗、钢尺、方尺、探针等。
4.1.6配合规定
该工程施工过程中，需总包单位提供220V正常电压和380V的动力电，功率约10KW左右,并提供脚手架,在施工过程当中给予仓库的使用与现场的配合。

4.1.7工程施工进度表

聚苯颗粒涂料饰面系统
序

号
工序名称
工

日
施 工 进 度
15工作日

1
薄批保温胶浆

2
刮涂保温胶浆

3
批涂防水抗裂胶浆，压嵌网格布

4
再批防水抗裂胶浆

5
批涂弹性光面腻子，压嵌网格布

6
再批弹性光面腻子

7
涂饰外墙涂料

4.2聚苯颗粒保温涂料饰面系统施工工艺
4.2.1施工流程

4.2.2工序说明
（1）成品保护
对门窗边框和五金等容易被施工污染的部位用美纹纸等材料保护起来。
（2）基层检查与解决
检查基层有无空鼓和起壳现象，若有应除掉。假如基层是饰面材料为面砖或涂料的旧建筑物墙面，须用专用界面剂进行解决。
（3）吊垂线做灰饼
按设计规定的保温层厚度做标志(灰饼或称小塌饼)。
（4）配制拌和保温胶浆，宜采用强制式搅拌机拌和
先向搅拌机加人28—32kg自来水，再加人20㎏（1袋）保温胶粉料，搅拌3-4分钟后再加120-140L，聚苯颗粒继续搅拌均匀即可使用。搅拌好的胶浆宜在4小时内用完。
（5）薄批保温胶浆
用锯齿形批刀薄批保温胶浆一遍，厚度以3~5mm为宜（此层相称于界面剂作用），待干。
（6）刮涂保温胶浆
分次用锯齿型批刀抹涂保温胶浆，每遍厚度以不大于20mm为宜，待上一遍干后再抹涂下一遍，直至达成设计厚度，抹完最后一遍后用铝合金直尺刮平。
（7）拌和防水抗裂胶浆、参考配方：DH-03D：自来水=1：0.20-0.22
砂浆配制：应采用机械方式搅拌，先向容器内加入水，再加专用砂浆充足搅拌3-5分钟至均匀即可使用，混和好的砂浆宜在2小时用完。
（8）批涂防水抗裂胶浆
用平口批刀批涂防水抗裂胶浆，厚度以1.5mm为宜。
（9）压嵌玻纤网格布
趁抗裂胶浆未表干将玻纤网格布用平口批刀压入胶浆内，网格布之间的搭接应不小于60mm。网格布铺贴应平整，不能出现皱褶和翘边。阴阳角处、门窗洞口和外窗台处应加铺一层网格布，以增长其强度。
（10）再批防水抗裂胶浆
在网格布表面再批一遍防水抗裂胶浆，规定将网格布充足覆盖，并压平收光，
待干。
5.验 收
5.1材料验收标准
（1）聚苯颗粒保温胶浆
项 目
指 标
湿表观密度，Kg/m3
≤420
干表观密度，Kg/m3
180－250
导热系数，W/(m.K)
≤0.06
蓄热系数，W/(m2.K)
≥0.95
抗压强度，KPa
≥200
压剪粘结强度，KPa
≥50
线性收缩率，%
≤0.3
软化系数
≥0.5
难燃性
B1级
（2）防水抗裂胶浆
项 目
指 标
拉伸粘结强度（原强度），MPa
≥0.7
拉伸粘结强度（浸水后），MPa
≥0.5
拉伸粘结强度（耐冻融），MPa
≥0.5
压折比
≤3.0
憎水率，%
≥95

（3）耐碱玻纤网格布
项 目
指 标
单位面积质量，g/m2
≥ 160
耐碱断裂强力（经、纬向），N/50mm
≥ 1250
耐碱断裂强力保存率（经、纬向），%
≥90
断裂应变（经、纬向），%
≤ 5
5.2施工过程验收
（1）进入现场的各种材料的品种与技术性能应符合设计和产品质量规定。
（2）保温层的厚度及保温系统各层的构造应符合设计规定及有关技术规程或图集规定。
（3）保温层无空鼓或开裂现象。
（4）网格布或镀锌钢丝网与保温胶浆层紧密接触，无翘曲现象。
（5）弹性光面腻子涂布均匀，网格布被充足覆盖。
5.3竣工验收
（1）保温系统施工竣工以后（防水抗裂胶浆完毕）验收应达成以下标准：
项 目
允许偏差
检查方法
表面平整度
4 mm
用2m靠尺和塞尺检查
立面垂直度
4 mm
用垂直仪测定
阴阳角方正度
4 mm
用方尺检查
5.4热工性能指标验收标准
（1）保温层的用料、构造与厚度根据施工验收认定。
（2）传热系数根据采用防护热阻法或热流计法测试结果认定。
（3）热惰性指标根据计算认定，或根据对夏季内表面最高温度的验算结果认定。
