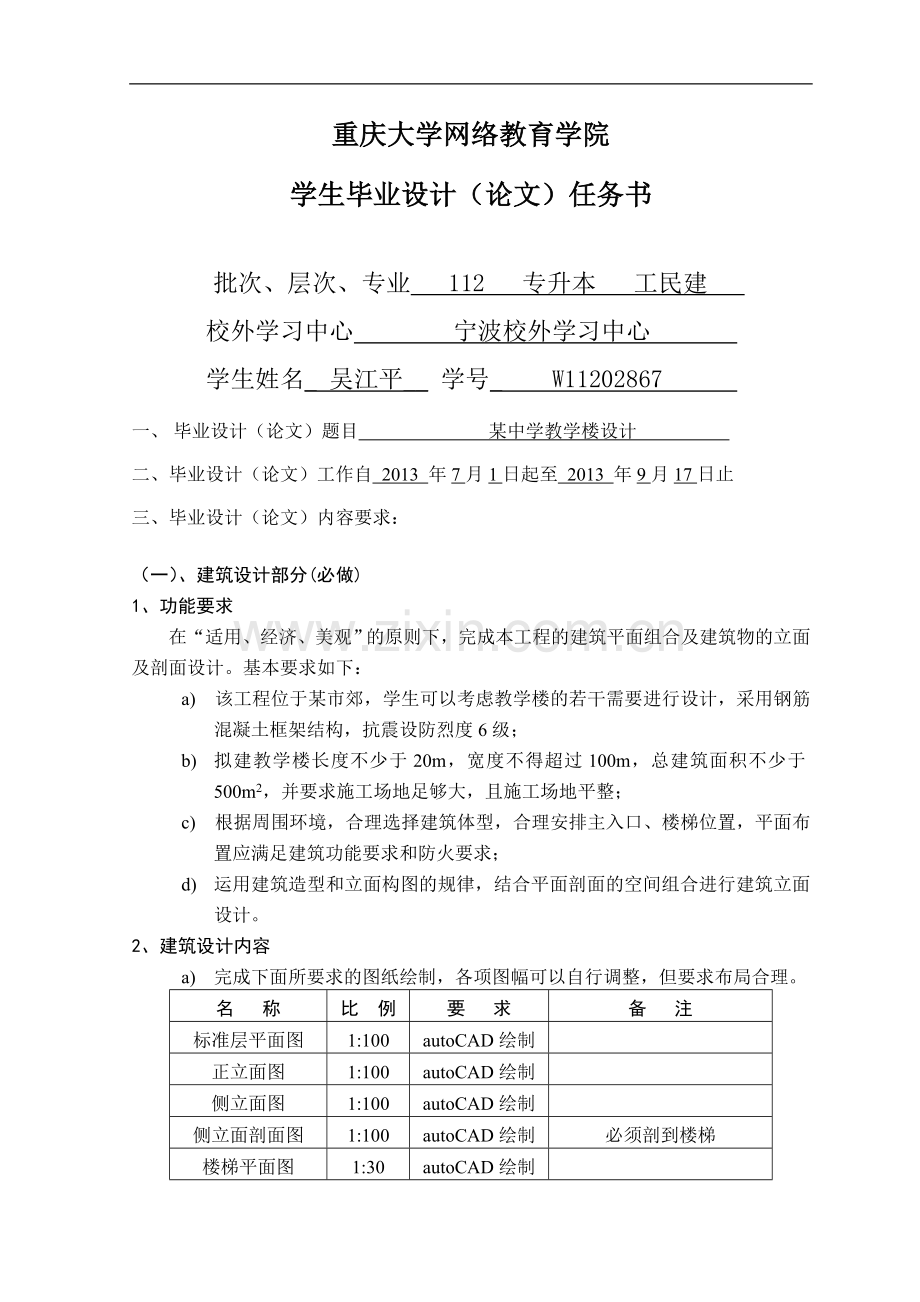

重庆大学网络教育学院
学生毕业设计（论文）任务书

批次、层次、专业_ 112 专升本 工民建
校外学习中心 宁波校外学习中心
学生姓名_ 吴江平__ 学号_ W11202867
一、 毕业设计（论文）题目 某中学教学楼设计
二、毕业设计（论文）工作自 2013 年7月1日起至 2013 年9月17日止
三、毕业设计（论文）内容要求：
（一）、建筑设计部分(必做)
1、功能要求
在“适用、经济、美观”的原则下，完成本工程的建筑平面组合及建筑物的立面及剖面设计。基本要求如下：
a) 该工程位于某市郊，学生可以考虑教学楼的若干需要进行设计，采用钢筋混凝土框架结构，抗震设防烈度6级；
b) 拟建教学楼长度不少于20m，宽度不得超过100m，总建筑面积不少于500m2，并要求施工场地足够大，且施工场地平整；
c) 根据周围环境，合理选择建筑体型，合理安排主入口、楼梯位置，平面布置应满足建筑功能要求和防火要求；
d) 运用建筑造型和立面构图的规律，结合平面剖面的空间组合进行建筑立面设计。
2、建筑设计内容
a) 完成下面所要求的图纸绘制，各项图幅可以自行调整，但要求布局合理。
名 称
比 例
要 求
备 注
标准层平面图
1:100
autoCAD绘制

正立面图
1:100
autoCAD绘制

侧立面图
1:100
autoCAD绘制

侧立面剖面图
1:100
autoCAD绘制
必须剖到楼梯
楼梯平面图
1:30
autoCAD绘制

门 窗 表

autoCAD绘制
必须作出准确的统计
b) 建筑说明书一份，包括工程概况的简要说明、结构特征简要介绍、建筑主要组成部分构造做法、门窗数量和尺寸等。
（二）、结构设计部分(可与施工设计部分二选一)
1、结构设计条件
a) 工程地质条件及水文资料： 自定
b) 框架结构混凝土强度等级为大于等于C30，纵向钢筋为HRB335级或HRB400级，箍筋为HPB300级；基础混凝土强度等级为C25，钢筋HPB300级；
c) 抗震设防烈度：6度（选做）；
d) 楼面活荷载标准值取为；
e) 基本风压为；
f) 基本雪压为；
2、结构设计内容
《结构设计计算书》和图纸的绘制应该包括以下内容：
a) 结构布置 考虑建筑功能要求，正确选取计算单元，并绘制结构平面布置图（图纸比例 1:100）；
b) 截面初估 对于受弯构件，可取梁高，梁宽；
c) 荷载计算 按照“结构设计条件”给出的各项进行计算；
d) 内力计算 竖向荷载和水平荷载分别采用分层法和D值法计算，并绘制荷载作用下框架的内力图（包括弯距图、剪力图与轴力图）；
e) 内力组合 考虑各种不利、有利因素对各个控制截面进行内力组合；
f) 截面设计 进行框架梁、柱截面配筋计算，并绘制下列结构施工图(1:100 各项图幅可以自行调整，但要求布局合理) ：
·柱平面配筋图及其大样
·梁平面配筋图及其大样
·板平面配筋图；（可选作）
g) 基础设计 采用柱下钢筋混凝土独立基础，绘制基础平面布置图（图纸比例 1:100）和基础板底配筋图（图纸比例 1:20或1:30）；
h) 电算复核 采用结构软件计算复核，并绘制梁、柱、板施工图（可选作）
i) 结构设计计算书----结构设计计算书中必须注明结构选型和结构布置的理由及设计依据，详细列出结构设计计算的各个步骤、全部的计算过程和计算结果。计算书中应附有必要的计算用图（结构及构件的关系图和结构及构件的计算简图）。计算书的书写必须整洁，不能随意涂改。
3、结构设计时应注意的几个问题
a) 结构选型应根据功能要求、荷载大小、施工能力和场地条件进行，要求构造简单、以便于施工；
b) 多层建筑结构布置在满足建筑功能、工艺和生产使用要求的同时，力求平面和竖向形式简单、整洁；柱网对称、刚度适当、荷载分布均匀，结构传力简捷，构件受力明确。
（三）、施工设计部分（可与结构设计部分二选一）
1、建筑设计条件
该教学楼位于某市郊高教区内，交通运输方便，水电均由城市公用管网引入，现场土地已平整,施工场地足够大。
2、施工设计内容
1）、绘制施工现场平面图（图纸比例 1:200或1:500），包括以下内容：
·建筑总平面图上示意已建和拟建建筑物、构筑物和其他设施的位置；
·垂直运输设施（塔吊）的位置；
·材料、成品、半成品和机具的堆场；
·生产、生活临时设施位置；
·临时供水、排水、供电管线位置；
·安全和消防设施的位置；
2）、制定以下主要工序施工方案和工程进度计划，明确各工序间逻辑关系；
a) 大型机械选择 根据建筑物的特点，考虑塔吊的选型和塔吊基础的设计，进行相应机械型号和台数的选择，要求满足施工进度要求，充分提高机械利用率。
b) 基础施工 根据基础结构型式，完成本基础施工工艺方案的编制；确定基础开挖施工段，桩基土石方开挖方法、挖方边坡、工作面、排降水、土石方堆放与运输；桩基模板的选择和支设方法；如何保证扎筋、浇注混凝土质量；土方回填、夯实采用的机具及回填质量要求。
c) 主体工程施工 需表达清楚各主要施工工序的逻辑关系，并完成钢筋工程、混凝土工程、支模架工程的施工工艺介绍；正确完成施工段、施工层的划分、各段层模板的选择与支设方法；确定混凝土搅拌机和混凝土振捣器各自的型号与数量；混凝土的运输方法、浇筑顺序、施工缝的留设及处理；混凝土养护的方法及时间；模板拆除时间及要求。
d) 砌筑工程施工 砌筑流水段的划分，砌筑顺序；砌筑砂浆的制备、运输采用的机械，砌筑脚手架的选择及搭设要求；砌筑质量要求。
e) 屋面防水施工 防水施工前基层的准备、材料的运输和制备，防水施工方法及质量要求。
f) 室内外装饰工程施工 室内外装饰项目施工的前后顺序，采用的脚手架及保证质量的措施；主体与装饰穿插施工采取的措施。
3）、编制各种资源需要量计划（注明工种数量、规格、型号、进场时间等），包括以下内容：
·劳动力需要量计划；
·主要材料需要量计划；
·主要施工机械需要量计划。
4）、绘制施工进度横道图；
土木工程工民建方向毕业设计各阶段完成内容明细表
阶段
进 度 计 划
备注
2＃图纸
Word文档
建筑
标准层平面图
侧立面图
门 窗 表

侧立面剖面图
楼梯平面图
建筑说明书

结构
结构平面布置图
结构计算书

结构布置
截面初估
荷载计算

内力计算
内力组合

柱平面配筋图
梁平面配筋图
板平面配筋图（可选）
截面设计

基础平面布置图
基础板底配筋图
PKPM施工图（可选）
基础设计

施工
施工现场平面图
主要工序施工方案

资源需要量计划

施工进度横道图
工程进度计划

（四）、格式要求
1、图 纸
图纸一律使用A2（420mm×594mm），dwg格式请在学院首页下载专区—毕业设计专栏下载使用
2、计 算 书
计算书采用A4打印纸
60页以上的论文采用双面打印，60页及其60页以下论文采用单面打印
上边距：2.5cm下边距：2.5cm左边距：3.0cm右边据：2.5cm行距：1.5倍
正文字体使用小四号字，宋体，一级标题使用四号字体，黑体，加粗；二级标题使用小四号字体，黑体，加粗；三级标题使用小四号字体，宋体，加粗。
序号：毕业设计（论文）各章节序号采用阿拉伯数字编码，格式为：
1…
1.1…
1.1.1…（最多不超过3层）
页码：阿拉伯数字进行编号，位于每页页底中部。

指导教师 刘国平
下发日期 2013.7.7
