电焊工技能大赛理论试题(含答案).doc

电焊工技能大赛理论知识试卷
姓名： 分数：
一、填空题：（每空1.5分共30分）
1.焊接时对塑性、韧性和抗裂性要求较高的焊缝，应选用______性焊条。
答：碱
2.按焊条药皮熔化后熔渣的特性，焊条可分为_________和_______两大类。
答：碱性焊条、酸性焊条
3.焊条药皮中稳弧剂的作用是改善焊条的____性能和提高焊接电弧的____性。
答：引弧、稳定
4.焊接接头的基本形式有_______、_______、______、T字接头四种 。
答：对接接头；搭接接头；角接接头
5.定位焊的作用是使焊件的_____及边缘的间隙在焊接过程中______________。
答：位置；保持不变
6.钢材按化学成分分类，可分为____和_____两大类。
答：碳素钢、合金钢
7.乙炔瓶涂刷颜色____，字样_____，字样颜色______。
答：白；乙炔；红色
8.金属的焊接性包括________和________两方面内容。
答：接合性能；使用性能
9.]在冲压过程中，材料产生复杂的变形有三个阶段，即_________阶段，___________阶段，_______
阶段。
答：弹性变形；塑性变形；断裂
二、选择题 （每空2分共20分）
1.最容易由自身磁场引起磁偏吹现象的是(____)。
A、交流电源 B、直流电源 C、脉冲电源 D、方波电源
答：B
2.磁偏吹最弱的焊机是(____)。
A、弧焊变压器 B、弧焊发电机 C、弧焊整流器 D、逆变直流焊机
答：A
3.下列气体会严重危害焊工身体健康的是(_____)。
A、CO B、HF C、N D、Ar
答：B
4.碱性焊剂烘干温度一般为(_____)。

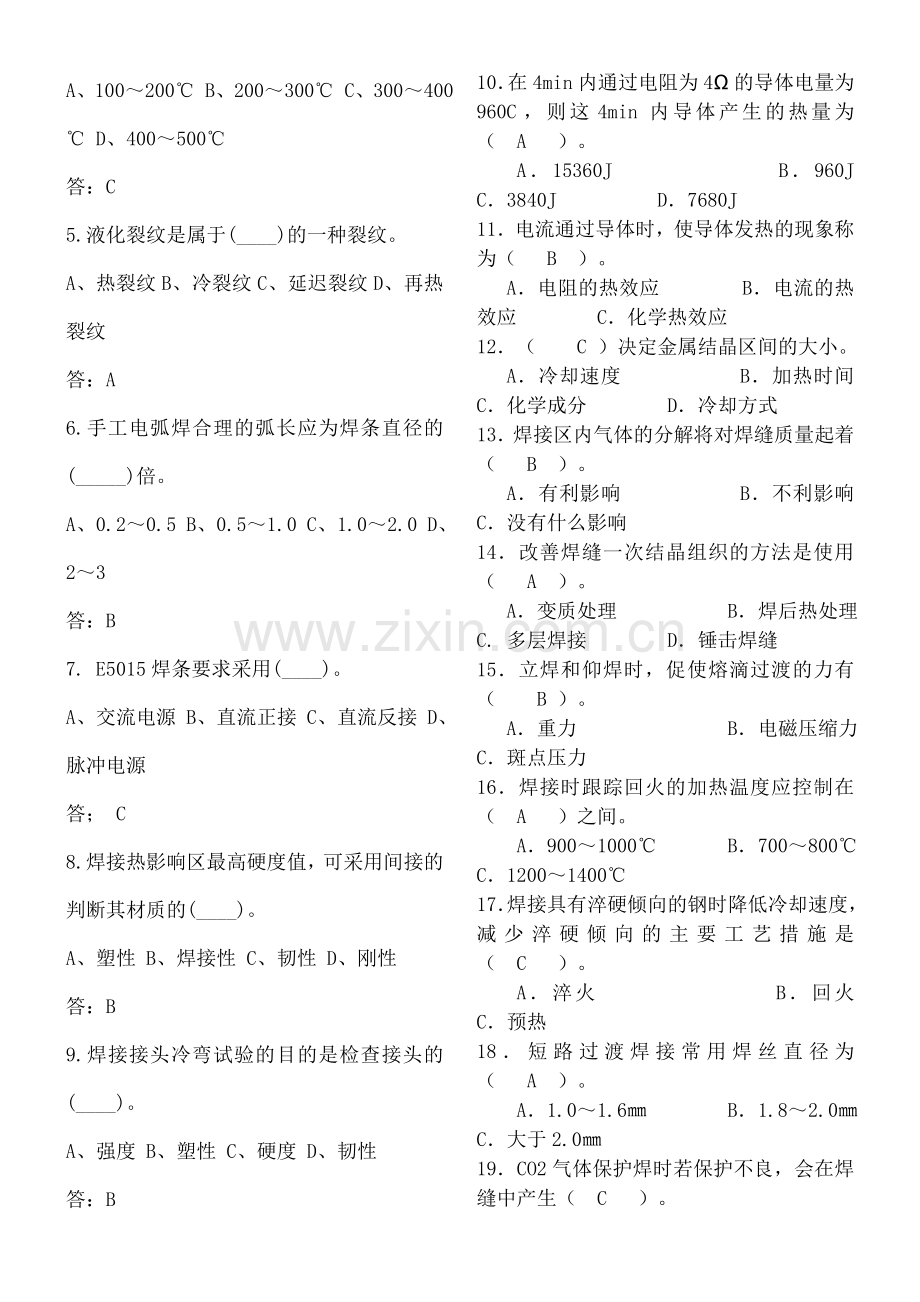

A、100～200℃ B、200～300℃ C、300～400℃ D、400～500℃
答：C
5.液化裂纹是属于(____)的一种裂纹。
A、热裂纹 B、冷裂纹 C、延迟裂纹 D、再热裂纹
答：A
6.手工电弧焊合理的弧长应为焊条直径的(_____)倍。
A、0.2～0.5 B、0.5～1.0 C、1.0～2.0 D、2～3
答：B
7. E5015焊条要求采用(____)。
A、交流电源 B、直流正接 C、直流反接 D、脉冲电源
答； C
8.焊接热影响区最高硬度值，可采用间接的判断其材质的(____)。
A、塑性 B、焊接性 C、韧性 D、刚性
答：B
9.焊接接头冷弯试验的目的是检查接头的(____)。
A、强度 B、塑性 C、硬度 D、韧性
答：B
10．在4min内通过电阻为4Ω的导体电量为960C，则这4min内导体产生的热量为（ A ）。
A．15360J B．960J C．3840J D．7680J
11．电流通过导体时，使导体发热的现象称为（ B ）。
A．电阻的热效应 B．电流的热效应 C．化学热效应
12．（ C ）决定金属结晶区间的大小。
A．冷却速度 B．加热时间 C．化学成分 D．冷却方式
13．焊接区内气体的分解将对焊缝质量起着（ B ）。
A．有利影响 B．不利影响 C．没有什么影响
14．改善焊缝一次结晶组织的方法是使用（ A ）。
A．变质处理 B．焊后热处理 C. 多层焊接 D．锤击焊缝
15．立焊和仰焊时，促使熔滴过渡的力有（ B ）。
A．重力 B．电磁压缩力 C．斑点压力
16．焊接时跟踪回火的加热温度应控制在（ A ）之间。
A．900～1000℃ B．700～800℃ C．1200～1400℃
17．焊接具有淬硬倾向的钢时降低冷却速度，减少淬硬倾向的主要工艺措施是（ C ）。
A．淬火 B．回火 C．预热
18．短路过渡焊接常用焊丝直径为（ A ）。
A．1.0～1.6㎜ B．1.8～2.0㎜ C．大于2.0㎜
19．CO2气体保护焊时若保护不良，会在焊缝中产生（ C ）。
A．氢气孔 B．一氧化碳气孔 C．氮气孔 D．氧气孔
20．通常手工CO2气体保护焊的焊接速度不超过（ A ）。
A．0.5m/min B．1.5m/min C．1.0m/min
三、判断题（每空2分共20分）
1.所有的焊接方法的电弧静特性曲线，其形状都一样的。( )答：×
2.喷射过渡常用于粗丝二氧化碳气体保护焊。( )答：×
3.焊缝热影响区越宽，变形越大。 （ ）答：√
4.按照化学成分，钢材可以分为碳素钢和合金钢两大类。 答：√
5.焊机的负载持续率越高，可以使用的焊接电流就越大。答：×
6.对抗蚀性要求不高的不锈钢焊件，可以采用碳弧气刨。( )答：√
7.焊缝热影区宽度的大小，对于判断焊接接头的质量来说，没有什么影响。（ ）答：×
8. 铝及铝合金焊接时，常会出现焊接接头与母材不等强度的现象，即接头强度往往比母材高出很多。( )答：×
9.二氧化碳气体保护焊的气体流量过小时，焊缝易产生裂纹等缺陷。答：×
10.埋弧自动焊焊接电弧的引燃方法是接触短路引弧法。( )答：√
四、简答题（每题10分，共30分）
1.碱性焊条有何特点？
答：具有以下特点：(1)脱氧性强，焊缝金属中氧和氢含量少，机械性能高，尤其是韧性，抗裂性和抗蚀效性能好。
(2)对铁锈、水分产生气孔的敏感性较大。(3)脱渣性比酸性焊条差。(4)一般采用直流反接，用于较重要结构的焊接。
2.简述防止化学性爆炸的措施。
答：(1)彻底清除，隔离可燃易物；
(2)避免可燃易爆物与空气混合达到爆炸极限；
(3)防止爆炸性混合物受到火源作用。
3. 简述如何控制焊接变形。
答：(1)设计措施：合理布置焊缝，选择坡口形式和尺寸，尽量减少焊缝长度；
(2)预留收缩余量，可以查有关技术数据或根据经验预留 一部分收缩余量；
(3)多层焊时主要第一层，第一层收缩量最大，第二层约 增加20%，第三层约增加5～10%；
(4)采用夹具，一般可减少40～70%；
(5)反变形法，可将另件反变形，或进行反变形装配；
(6)合理安排装配焊接顺序；
(7)刚性固定法，可分为硬刚性，软刚性和软刚性拘束法；
(8)热调整法；(9)锤击法。
