移动通信基站防雷与接地设计标准规范YD.doc

上传人:二*** 文档编号:4811116 上传时间:2024-10-13 格式:DOC 页数:5 大小:20.54KB
下载 相关 举报

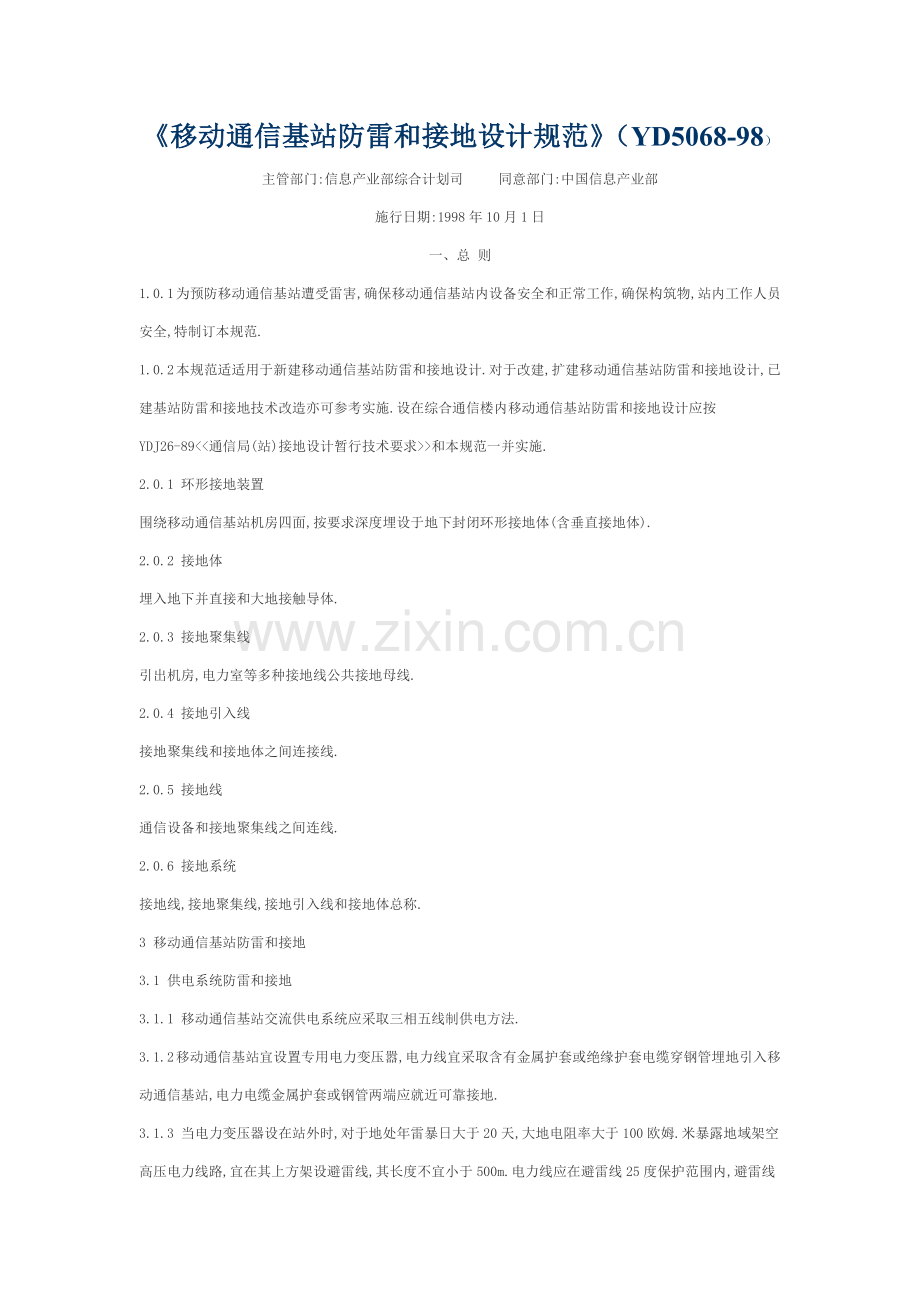

移动通信基站防雷与接地设计标准规范YD.doc_第1页
第1页 / 共5页
亲,该文档总共5页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

1、移动通信基站防雷和接地设计规范(YD5068-98)主管部门:信息产业部综合计划司 同意部门:中国信息产业部施行日期:1998年10月1日一、总 则1.0.1 为预防移动通信基站遭受雷害,确保移动通信基站内设备安全和正常工作,确保构筑物,站内工作人员安全,特制订本规范.1.0.2 本规范适适用于新建移动通信基站防雷和接地设计.对于改建,扩建移动通信基站防雷和接地设计,已建基站防雷和接地技术改造亦可参考实施.设在综合通信楼内移动通信基站防雷和接地设计应按YDJ26-89和本规范一并实施.2.0.1 环形接地装置围绕移动通信基站机房四面,按要求深度埋设于地下封闭环形接地体(含垂直接地体).2.0.

2、2 接地体埋入地下并直接和大地接触导体.2.0.3 接地聚集线引出机房,电力室等多种接地线公共接地母线.2.0.4 接地引入线接地聚集线和接地体之间连接线.2.0.5 接地线通信设备和接地聚集线之间连线.2.0.6 接地系统接地线,接地聚集线,接地引入线和接地体总称.3 移动通信基站防雷和接地3.1 供电系统防雷和接地3.1.1 移动通信基站交流供电系统应采取三相五线制供电方法.3.1.2 移动通信基站宜设置专用电力变压嚣,电力线宜采取含有金属护套或绝缘护套电缆穿钢管埋地引入移动通信基站,电力电缆金属护套或钢管两端应就近可靠接地.3.1.3 当电力变压器设在站外时,对于地处年雷暴日大于20天,

3、大地电阻率大于100欧姆.米暴露地域架空高压电力线路,宜在其上方架设避雷线,其长度不宜小于500m.电力线应在避雷线25度保护范围内,避雷线(除终端杆处)应每杆作一次接地.为确保安全,宜在避雷线终端杆前一杆上,增装一组氧化锌避雷嚣.若已建站架空高压电力线路防雷改造采取避雷线有困难时,可在架空高压电力线路终端杆,终端杆前第一,第三或第二,第四杆上各增设一组氧化锌避雷器,同时在第三杆或第四杆增设一组高压保险丝.3.1.4 当电力变压器设在站内时,其高压电力线应采取电力电缆从地下进站,电缆长度不宜小于200米,电力电缆和架空电力线连接处三根相线应加装氧化锌避雷器,电缆两端金属外护层应就近接地.3.1

4、.5 移动通信基站交流电力变压器高压侧三根相线,应分别就近对地加装氧化锌避雷器,电力变压器低压侧三根相线应分别对地加装无间隙氧化锌避雷器,变压器机壳,低压侧交流零线,和和变压器相连电力电缆金属外护层,应就近接地.出入基站全部电力线均应在出口处加装避雷器.3.1.6 进入移动通信基站低压电力电缆宜从地下引入机房,其长度不宜小于50米(当变压器高压侧已采取电力电缆时,低压侧电力电缆长度不限).电力电缆在进入机房交流屏处应加装避雷器,从屏内引出零线不作反复接地.3.1.7 移动通信基站供电设备正常不带电金属部分,避雷器接地端,均应作保接接地,严禁作接零保护.3.1.8 移动通信基站直流工作地,应从室

5、内接地聚集线上就近引接,接地线截面积应满足最大负荷要求,通常为35-95平方毫米,材料为多股铜线.3.1.9 移动通信基站电源设备应满足相关标准,规范中相关耐雷电冲击指标要求,交流屏,整流屏(或高频开关电源)应设有分极防护装置.3.1.10 电源避雷器和天馈线避雷器耐雷电冲击指标等参数应符合相关标准,规范要求.3.2 铁塔防雷和接地3.2.1 移动通信基站铁塔应有完善防直击雷及二次感应雷防雷装置.3.2.2 移动通信基站铁塔宜采取太阳能塔灯.对于使用交流电馈电航空标志灯,其电源线应采取含有金属外护层电缆,电缆金属外护层塔顶及机房入口处外侧就近接地.塔灯控制线及电源线每根相线均应在机房入口处分别

6、对地加装避雷器,零线应直接接地.3.3 天馈线系统防雷和接地3.3.1 移动通信基站天线应在接闪器保护范围内,接闪器应设置专用雷电流引下线,材料宜采取40毫米乘以4毫米镀锌扁钢.3.3.2 基站同轴电缆馈线金属外护层,应在上部,下部和经走线架进机房入口处就近接地,在机房入口处接地应就近和地网引出接地线妥善连通.当铁塔高度大于或等于60米时,同轴电缆馈线金属外护层还应在铁塔中部增加一处接地.3.3.3 同轴电缆馈线进入感应雷.馈线避雷器接地端子应就近引接到室外馈线入口处接地线上,选择馈线避雷器时应考虑阻抗,衰耗,工作频段等指标和通信设备相适应.3.4 信号线路防雷和接地3.4.1 信号电缆应由地

7、下进出移动通信基站,电缆内芯线在进站处应加装对应信号避雷器,避雷器和电缆内空线对均应作保护接地.站区内严禁布放架空缆线.3.4.2 对于地处年雷暴日大于20天,大地电阻率大于100欧姆.米地域新建信号电缆,宜采取在电缆上方放排流线或采取有金属外护套电缆,亦可采取光缆,以防雷击.3.5 其它设施防雷和接地3.5.1 移动通信基站建筑物应有完善防直击雷及抑制二次感应雷防雷装置(避雷网,避雷带和接内嚣等).3.5.2 机房顶部多种金属设施,均应分别和屋顶避雷带就近连通.机房屋顶彩灯应安装在避雷带下方.3.5.3 机房内走线架,吊挂铁架,机架或机壳,金属通风管道,金属门窗等均应作保护接地.保护接地引线

8、通常宜采取截面积大于35平方毫米多股铜导线.4 移动通信基站联合接地系统4.1地网组成4.1.1 移动通信基站应按均压,等电位原理,将工作地,保护地和防雷地组成一个联合接地网.站内各类接地线应从接地聚集线或接地网上分别引入.4.1.2 移动通信基站地网由机房地网,铁塔地网和变压器地网组成,地网组成图4.1.2所表示.基站地网应充足利用机房建筑物基础(含地桩),铁塔基础内主钢筋和地下其它金属设施作为接地体一部分.当铁塔设在机房房顶,电力变压器设在机房楼内时,其地网可适用机房地网. 4.1.3 机房地网组成:机房地网应沿机房建筑物散水点外设环形接地装置,同时还应利用机房建筑物基础横竖梁内两根以上主

9、钢筋共同组成机房地网.当机房建筑物基础有地桩时,应将地桩内两根以上主钢筋和机房地网焊接连通.当机房设有防静电地板时,应在地板下围绕机敷设闭合环形接地线,作为地板金属支架接地引线排,其材料为铜导根截面积为50-75平方毫米,并从接地聚集线上引出不少于二根截面积为50-75平方毫米铜质接地线和引线排南,北或东,西侧连通.4.1.4 对于利用商品房作机房移动通信基站,应尽可能找出建筑防雷接地网或其它专用地网,并就近再设一组地网,三者相互在地下焊接连通,有困难时也可在地面上可见部分焊接成一体作为机房工作地,保护地和铁塔防雷地.工作地及防雷地在地网上引接点相互距离不应小于5米,铁塔尚应和建筑物避雷带就近

10、两处以上连通.4.1.5 铁塔地网组成:当通信铁塔在机房旁边时,铁塔时网应延伸到塔基四脚外1.5米远范围,网格尺寸不应大于3米乘以3米,其周围为封闭式,同时还要利用塔基地桩内两根以上主钢筋作为铁塔地网垂直接地体,铁塔地网和机房地网之间应每隔3-5米相互焊接连通一次,连接点不应少于两点.当通信铁塔在机房屋顶时,铁塔四脚应和楼顶避雷带就近不少于两处焊接连通,同时宜在机房地网四角设置辐射式接地体,以利雷电流散流.4.1.6 变压器地网组成:当电力变压器设置在机房内时,其地网可适用机房及铁塔地网组成联合地网;当电力变压器设置在机房外,且距机房地网边缘30米以内时,变压器地网和机房地网或铁塔地网之间,应

11、每隔3-5米相互焊接连通一次(最少有两处连通),以相互组成一个周围封闭地网.4.1.7 当地网接地电阻值达不到要求时,可扩大地网面积,即在地网外围增设1圈或2圈环形接地装置.环形接地装置由水平接地体和垂直接地体组成,水平接地体周围为封闭式,水平接地体和地网宜在同一水平面上,环形接地装置和地网之间和环形接地装置之间应每隔3-5米相互焊接连通一次;也可在铁塔四角设置辐射式延伸接地体,延伸接地体长度宜限制在10-30米以内.4.2 接地体4.2.1 接地体宜采取热镀锌钢材,其规格要求以下:钢管 直径50毫米,壁厚不应小于3.5毫米.角钢 不应小于50毫米乘以50毫米乘以5毫米.扁钢 不应小于40毫米

12、乘以4毫米.4.2.2 垂直接地体长度宜为1.5-2.5米,垂直接地体间距为其本身长度1.5-2倍.若碰到土壤电阻率不均匀地方,下层土壤电阻率低,能够合适加长.当垂直接地体埋设有困难时,可设多根环形水平接地体,相互间隔为1-1.5米,且应每隔3-5米相互焊接连通一次.4.2.3 在沿海盐碱腐蚀性较强或大地电阻率较高难以达成接地电阻要求地域,接地体宜采取含有耐腐,保湿性能好非金属接地体.4.2.4 接地体之间全部焊接点,除浇注在混凝土中以外,均应进行防腐处理.接地装置焊接长度:对扁钢为宽边2倍,对圆钢为其直径10倍.4.2.5 接地体上端距地面不应小于0.7米,在严寒地域,接地体应埋设在冻土层以

13、下.4.3 接地线和接地引入线4.3.1 接地线宜短,直,截面积为35-95平方毫米,材料为多股铜线.4.3.2 接地引入线长度不宜超出30米,其材料为镀锌扁钢,截面积不宜小于40毫米乘以4毫米或大于95平方毫米多股铜线.接地引入线应作防腐,绝缘处理,并不得在暖气地沟内布放,埋设时应避开污水管理和水沟,裸露在地面以上部分,应有预防机械损伤方法.4.3.3 接地引入线由地网中心部位就近引出和机房接地聚集线连通,对于新建站不应少于两根.4.4 接地聚集线4.4.1 接地聚集线通常设计成环形或排状,材料为铜材,截面积不应小于120平方毫米,也可采取相同电阻值镀锌扁钢.4.4.2 机房内接地聚集线可安装在地槽内,墙面或走线架上,接地聚集线应和建筑钢筋保持绝缘.5 接地电阻5.0.1 移动通信基站地网接地电阻值应小于5欧姆,对于年雷暴日小于20天地域,接地电阻值可小于10欧姆.5.0.2 架空电力线和电力电缆接口处保护接地和电力变压器(100KVA以下)保护接地接地电阻值应小于10欧姆.5.0.3 架空电力线上方避雷线及增装在高压线上避雷嚣接地电阻值,其首端(即进站端)应小于10欧姆,中间或末端应小于30欧姆.
