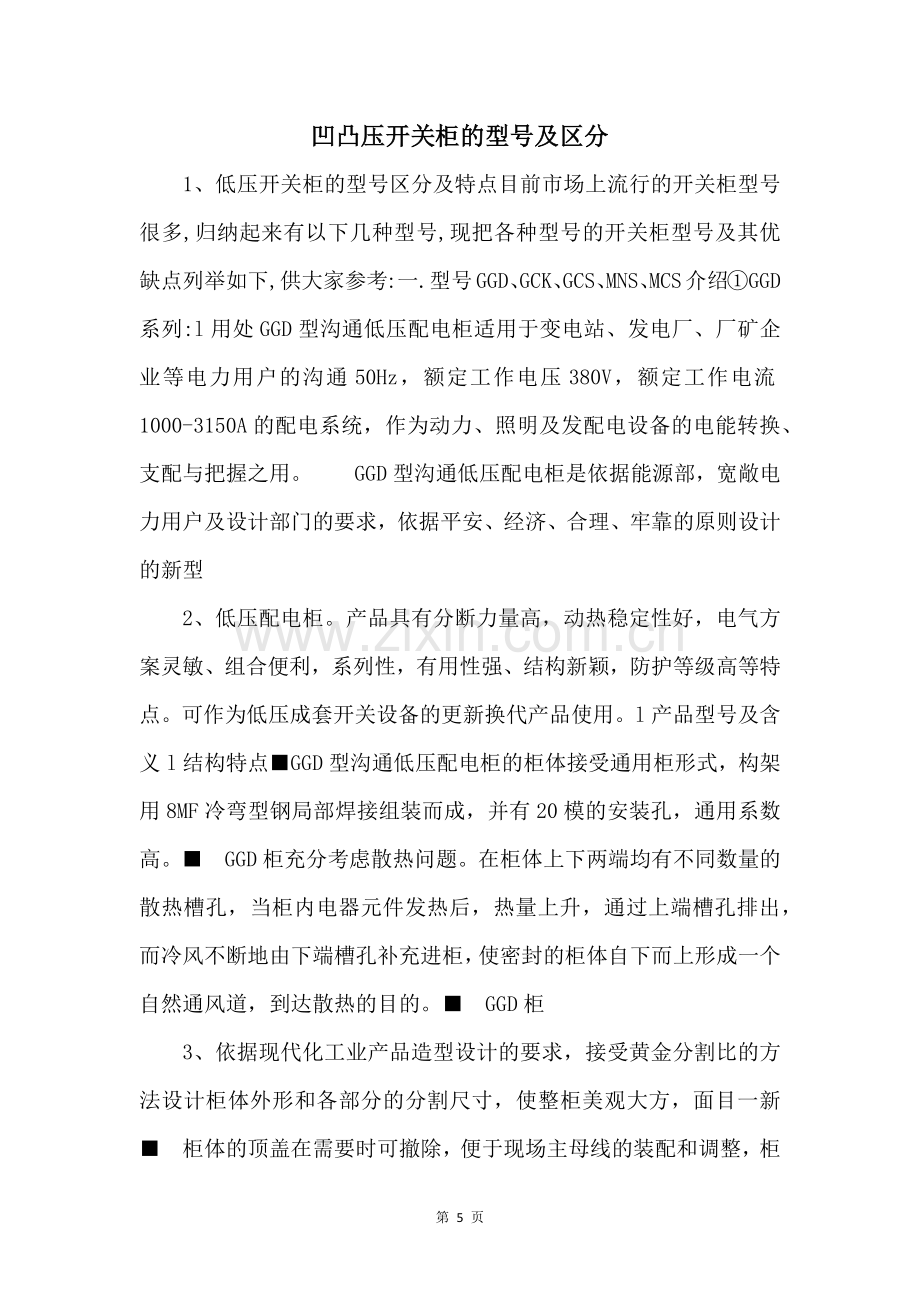

凹凸压开关柜的型号及区分
1、低压开关柜的型号区分及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一.型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:l用处GGD型沟通低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的沟通50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、支配与把握之用。　　GGD型沟通低压配电柜是依据能源部，宽敞电力用户及设计部门的要求，依据平安、经济、合理、牢靠的原则设计的新型
2、低压配电柜。产品具有分断力量高，动热稳定性好，电气方案灵敏、组合便利，系列性，有用性强、结构新颖，防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。l产品型号及含义l结构特点■GGD型沟通低压配电柜的柜体接受通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。■ GGD柜充分考虑散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，到达散热的目的。■ GGD柜
3、依据现代化工业产品造型设计的要求，接受黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■ 柜体的顶盖在需要时可撤除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。■ 柜体的防护等级为IP30，用户也可依据环境的要求在IP20—IP40之间选择。②GCK系列l产品型号及含义GCK  G是封闭式开关柜  C是抽出式  K是把握中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机把握中心(MCC)两部分组成。该装置适用于沟通50(60)HZ、额定工作电
4、压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机把握及照明等配电设备。    GCK开关柜符合IEC60439-1《低压成套开关设备和把握设备》、GB7251.1-1997《低压成套开关设备和把握设备》、GB/T14048.1-93 《低压开关设备和把握设备总则》等标准。且具有分断力量高、动热稳定性好、结构先进合理、电气方案灵敏、系列性、通用性强、各种方案单元任意组合、一台柜体。所容纳的回路数较多、节省占地面积、防护等级高、平安牢靠、修理便利等优点。l结构特点1、整柜接受拼装式组合结
5、构，模数孔安装，零部件通用性强，适用性好，标准化程度高　　2、柜体上部为母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证平安。3、MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启。　　4、受电开关、联络开关及MCC柜的抽屉具有三个位置：接通位置、试验位置、断开位置。5.开关柜的顶部依据受电需要可装母线桥。　　③GCS系列:l产品型号及含义l用处GCS型低压抽出式开关柜使用于三相沟通频率为50Hz，额定工作电压为400V〔690V〕，额定电流为
6、4000A及以下的发、供电系统中的作为动力、配电和电动机集中把握、电容补偿之用。广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。执行标准:本产品符合GB7251.1--省略部分-口间kV436685额定电流A630 1000额定开断电流kA20 31.5额定操作循环 分——0.3s——合分——180s——合分额定动稳定电流〔峰值〕kA50 80额定热稳定电流kA20 31.5额定热稳定时间s4 ③GGX2系列:l用处 GSG–1A型双母
7、线式高压开关柜适用于区域性变电站，大型工矿企业变电站所及电气设备试验站的电压为3、6、10kV，沟通50Hz双母线系统，亦可于单母线带有旁路母线的供电系统，作为接受和支配电能之用。l结构   柜体系用薄钢板及角钢焊接而成，底座由槽钢焊接而成，柜前面有单扇防护网门，后面有双扇防护网门，顶部母线敞露。   柜分前后两室，前室装有备用〔起动〕母线隔离开关、线路隔离开关及电缆头等，前室顶部装有备用〔起动〕母线。后室装有主〔工作〕母线隔离开关，油断路器，顶部装有主〔工作〕母线隔离开关，前后室之间下部可安装电流互感器。油断路
8、器和隔离开关操作机构装在柜的前面。柜的后面左侧有一单扇钢板门，门内是继电器室。各室之间，一次电器设备和二次电器设备之间均有薄钢板隔离。可以在一次电器设备不停电的状况下检修二次电器设备。   为防止工作人员误操作，柜上装有程序性的电气联锁装置。主要技术数据序号名称单位技术数据1额定电压kV3，6，102最高工作电压kV11，53额定电流A400，600，800，1250，2000，30004母线系统 双母线或单母线带旁路5操作方式 电磁式或储能式6外形尺寸〔高×宽×深〕mm2900×1418×1900〔3100×1
9、218×1900〕   一次线路方案有48种，还有一次线路方案组合12种〔详见样本〕，供选用。④GPG系列:l用处     GPG–1A型旁路母线式高压开关柜适用于区域变电所、大型工矿企业变电所中6，10kV线路中，作为受电与馈电之用。l技术数据额定电压〔kV〕6                       10备注方案额定电流〔A〕630   1000   2000   3000SN10–10III/3000级少油断路器本身为10kV时，其开断电流为40kA，开关柜仍为31.5kA一次线路方案有42种，一次线路
10、方案组合若干种〔详见样本〕供选用开断电压容量〔kA〕  电 压断路器型号6kV10kVSN10–10I/6301116SN10–10II/10001631.5SN10–10III/300031.531.5操作方式电动、弹簧储能机构弹簧储能机构匹配SN10–10I、II型少油断路器把握方式就地、集中母线系统单母线附旁路母线外形尺寸〔mm〕〔高×宽×深〕3500×1400×1700〔2000A~3000A进线柜〕3500×1200×1700 14
