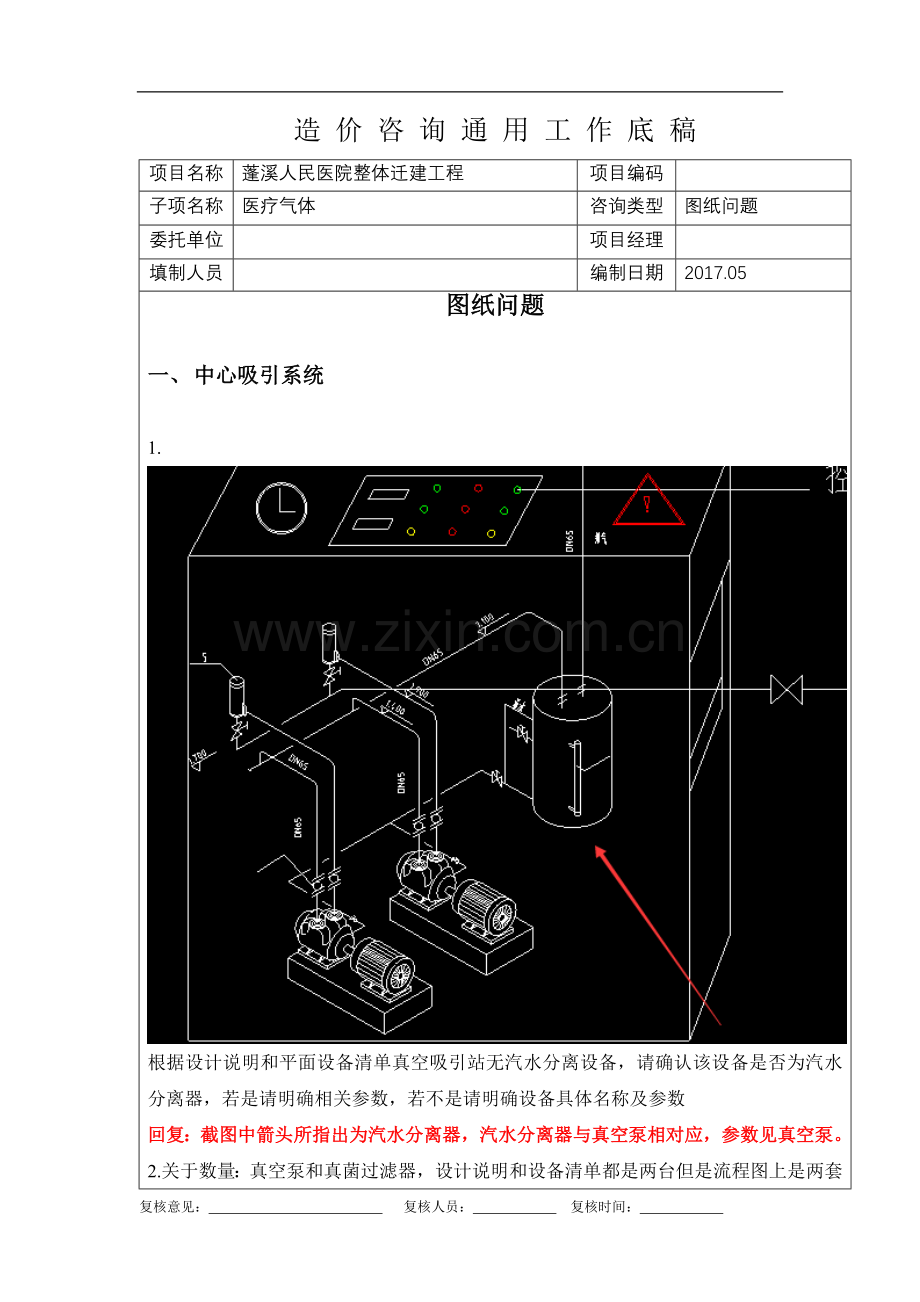

医疗气体工程图纸问题--已经回答.doc

造 价 咨 询 通 用 工 作 底 稿
项目名称
蓬溪人民医院整体迁建工程
项目编码

子项名称
医疗气体
咨询类型
图纸问题
委托单位

项目经理

填制人员

编制日期
2017.05
图纸问题
一、 中心吸引系统
1.
根据设计说明和平面设备清单真空吸引站无汽水分离设备，请确认该设备是否为汽水分离器，若是请明确相关参数，若不是请明确设备具体名称及参数
回复：截图中箭头所指出为汽水分离器，汽水分离器与真空泵相对应，参数见真空泵。
2.关于数量：真空泵和真菌过滤器，设计说明和设备清单都是两台但是流程图上是两套一用一备，即应该是4台，请设计明确以哪个为准？
回复：真空泵和真菌过滤器均为一用一备，以设计说明和设备清单为准。
3.平面图和流程图部分（管道真空罐到集气缸）管道规格不明确，是否统一按照DN65计算？
回复：真空罐进出口管径均为DN80.
4.除菌过滤器和集气缸需要请提供相关参数（材质、是否带阀门）
回复：除菌过滤器和集气缸材质均为不锈钢，参数见站房图。
5、室外管道安装方式，若为埋地是否加装套管，套管材质及规格
回复：室外管道安装方式详见YQS-19图框说明。
6、阀门与管道的连接方式是焊接法兰还是丝接或者其他？请明确
回复：总管与支管、支管与分支管的连接应为法兰连接或活接头连接。与公称直径大于DN50的球阀一般采用法兰连接。
7、吸引管道末端吸引装置铜管规格不确定，请明确
回复：吸引管道末端铜管规格详见图纸右侧图框内说明。
8、关于住院楼管道规格：住院部竖向系统图Φ42壁厚为2.0即42*2.0，但平面图标识为42*1.5，请问以哪个为准？
回复：以42*1.5为准。
9、
请确认该图标是否为两个截止阀+一个阀门井
回复：阀门设置以平面图为准。此处仅为示意。
二、 压缩空气系统
1、中心站房内管道规格不明确，请明确管道规格？
回复：中心站房内主管管道规格DN80，储气罐进出口管道DN80.
2、细菌过滤器和分气缸需要请提供相关参数（材质、是否带阀门）
回复：细菌过滤器材质为不锈钢，参数详见图纸，分气缸参照图集K232 分(集)水器 分汽缸。
3、室外管道安装方式，若为埋地是否加装套管，套管材质及规格
回复：室外管道安装方式详见YQS-19图框说明。
4、阀门与管道的连接方式是焊接法兰还是丝接或者其他？请明确
回复：总管与支管、支管与分支管的连接应为法兰连接或活接头连接。
5、压缩空气管道末端空气装置铜管规格不确定，请明确
回复：压缩空气管道末端铜管规格详见图纸右侧图框内说明。
6、
请明确该设备名称（图纸为竖向系统图，图号 YSQ-18）
回复：阀门设置以平面图为准。此处仅为示意。

三、供氧系统
1、中心站房内管道规格不明确，请明确管道规格？
回复：中心站房液氧储罐进出口管径DN150。
2、室外管道安装方式，若为埋地是否加装套管，套管材质及规格
回复：室外管道安装方式详见YQS-19图框说明。
3、阀门与管道的连接方式是焊接法兰还是丝接或者其他？请明确
回复：总管与支管、支管与分支管的连接应为法兰连接或活接头连接。
4、氧气管道末端氧气装置铜管规格不确定，请明确
回复：压缩空气管道末端铜管规格详见图纸右侧图框内说明。
5、住院部竖向系统图显示手术区接设备层接汇流排，但是在平面及系统以及原理图都没看到该汇流排，请确认是否有该汇流排，若有请补充相关图纸

回复：净化区域内容以专业净化公司设计为准，此处仅为示意，具体设计不在设计范围内。

四、共同问题
1、主要设备参数，主要材质需要明确
回复：主要设备参数详见站房图内设备参数表。
2、管道阀门的连接方式以及阀门与管道尺寸对照表
回复：总管与支管、支管与分支管的连接应为法兰连接或活接头连接。阀门尺寸同管道。
3、设备房部分管道材质及规格大小不明确
回复：管道材料均为铜管，参数详见图纸，规格大小可参考图纸设备表，实际以最终采购设备为准。
4、阀门材质
回复：阀门材质同管道。

复核意见： 复核人员： 复核时间：
