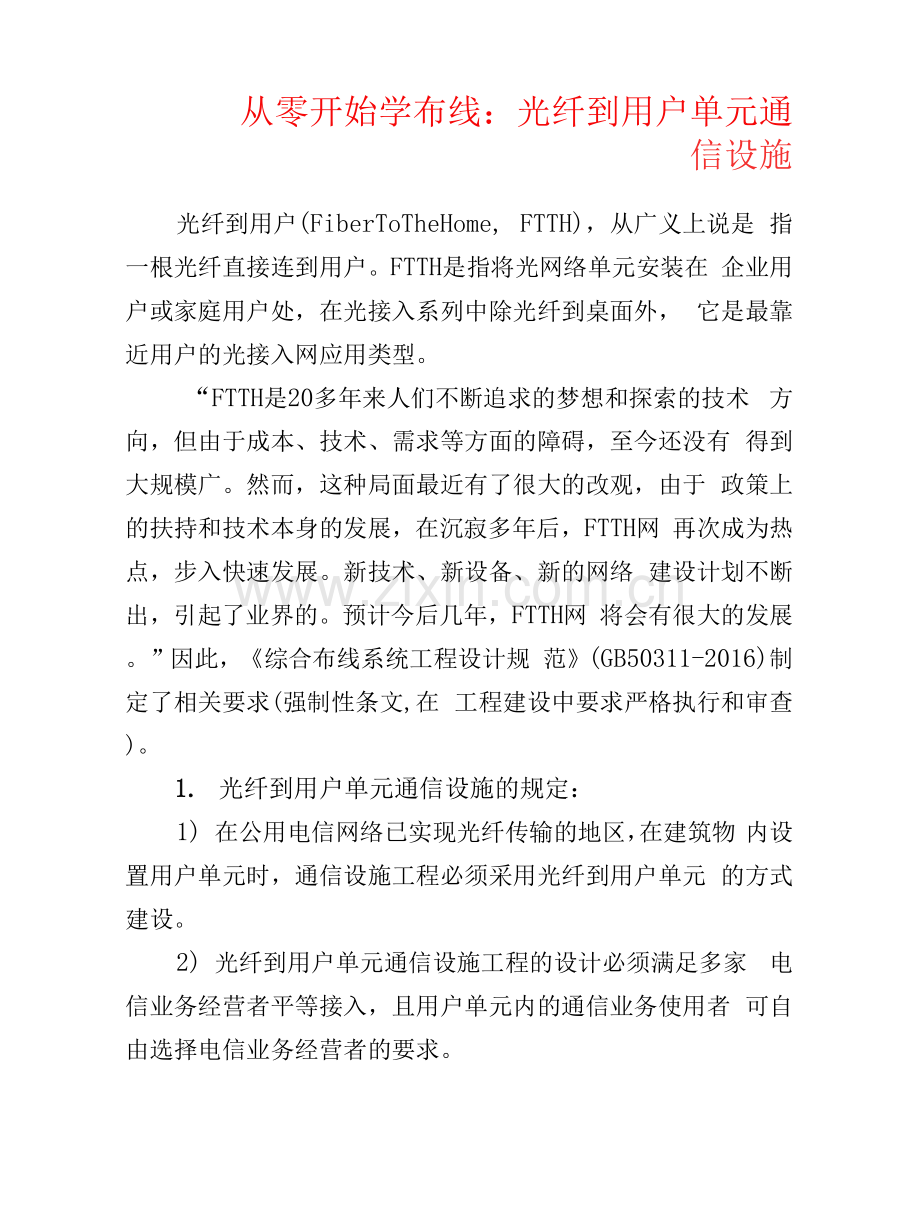

从零开始学布线：光纤到用户单元通 信设施
光纤到用户(FiberToTheHome, FTTH)，从广义上说是 指一根光纤直接连到用户。FTTH是指将光网络单元安装在 企业用户或家庭用户处，在光接入系列中除光纤到桌面外， 它是最靠近用户的光接入网应用类型。
“FTTH是20多年来人们不断追求的梦想和探索的技术 方向，但由于成本、技术、需求等方面的障碍，至今还没有 得到大规模广。然而，这种局面最近有了很大的改观，由于 政策上的扶持和技术本身的发展，在沉寂多年后，FTTH网 再次成为热点，步入快速发展。新技术、新设备、新的网络 建设计划不断出，引起了业界的。预计今后几年，FTTH网 将会有很大的发展。”因此，《综合布线系统工程设计规 范》(GB50311-2016)制定了相关要求(强制性条文,在 工程建设中要求严格执行和审查)。
1. 光纤到用户单元通信设施的规定：
1) 在公用电信网络已实现光纤传输的地区，在建筑物 内设置用户单元时，通信设施工程必须采用光纤到用户单元 的方式建设。
2) 光纤到用户单元通信设施工程的设计必须满足多家 电信业务经营者平等接入，且用户单元内的通信业务使用者 可自由选择电信业务经营者的要求。
3）新建光纤到用户单元通信设施工程的地下通信管 道、配线管网、电信间、设备间等通信设施时，必须与建筑 工程同步建设。
4）用户接入点应是光纤到用户单元工程特定的一个逻 辑点，设置应符合下列规定：
① 每一个光纤配线区应设置一个用户接入点；用户光缆和配线光缆应在用户接入点进行互连；只有在用户接入点处可进行配线管理；用户接入点处可设置光分路器。
5）通信设施工程建设应以用户接入点为界面，电信业 务经营者和建筑物建设方各自承担相关的工程量。工程实施 应符合下列规定：
① 规划红线范围内建筑群通信管道及建筑物内的配线管 网应由建筑物建设方负责建设。
② 建筑群及建筑物内通信设施的安装空间及房屋（设备 间）应由建筑物建设方负责提供。
③ 用户接入点设置的配线设备建设分工应符合下列规 定：
口电信业务经营者和建筑物建设方共用配线箱时，由建 设方提供箱体并安装，箱体内连接配线光缆的配线模块应由 电信业务经营者提供并安装，连接用户光缆的配线模块应由 建筑物建设方提供并安装；
口电信业务经营者和建筑物建设方分别设置配线柜时， 应各自负责机柜及机柜内光纤配线模块的安装。
④ 配线光缆应由电信业务经营者负责建设，用户光缆应 由建筑物建设方负责建设，光跳线应由电信业务经营者安 装。
⑤ 光分路器及光网络单元应由电信业务经营者提供。
⑥ 用户单元信息配线箱及光纤适配器应由建筑物建设方 负责建设。
⑦ 用户单元区域内的配线设备、信息插座、用户缆线应 由单元内的用户或房屋建设方负责建设。
6）地下通信管道的设计应与建筑群及园区其他设施的 地下管线进行整体布局，并应符合下列规定：
① 应与光交接箱引上管相衔接。
② 应与公用通信网管道互通的人（手）孔相衔接。
③ 应与电力管、热力管、燃气管、给排水管保持安全的 距离。
④ 应避开易受到强烈振动的地段。
⑤ 应敷设在良好的地基上。
⑥ 路由宜以建筑群设备间为中心向外辐射，应选择在人 行道、人行道旁绿化带或车行道下。
⑦ 地下通信管道的设计应符合现行国家标准《通信管道 与通道工程设计规范》GB50373的有关规定。
2. 用户接入点设置
1）每一个光纤配线区所辖用户数量宜为70^300个用户 单元。
2）光纤用户接入点的设置地点应依据不同类型的建筑 形成的配线区以及所辖的用户密度和数量确定，并应符合下 列规定：
当单栋建筑物作为1个独立配线区时，用户接入点应设 于本建筑物综合布线系统设备间或通信机房内，但电信业务 经营者应有独立的设备安装空间，如所示。
用户接入点设于单栋建筑物内设备间
① 当大型建筑物或超高层建筑物划分为多个光纤配线区 时，用户接入点应按照用户单元的分布情况均匀地设于建筑 物不同区域的楼层设备间内，如所示。
用户接入点设于建筑物楼层区域共用设备间
当多栋建筑物形成的建筑群组成1个配线区时，用户接 入点应设于建筑群物业管理中心机房、综合布线设备间或通 信房内，但电信业务经营者应有独立的设备安装空间，如所 不O
用户接入点设于建筑群物业管理中心机房或综合布线设 备间或通信机房
每一栋建筑物形成1个光纤配线区，并且用户单元数量 不大于30个（高配置）或70个（低配置）时，用户接入点 应设于建筑物的进线间或综合布线设备间或通信机房内，用 户接入点应采用设置共用光缆配线箱的方式，但电信业务经 营者应有独立的设备安装空间，如所示。
用户接入点设于进线间或综合布线设备间或通信机房用户接入点的配置原则
1）建筑红线范围内敷设配线光缆所需的室外通信管道 管孔与室内管槽的容量、用户接入点处预留的配线设备安装 空间及设备间的面积均应满足不少于3家电信业务经营者通 信业务接入的需要。
2）光纤到用户单元所需的室外通信管道与室内配线管 网的导管与槽盒应单独设置，管槽的总容量与类型应根据光 缆敷设方式及终容量确定，并应符合下列规定：
① 地下通信管道的管孔应根据敷设的光缆种类及数量选 用，宜选用单孔管、单孔管内穿放子管及栅格式塑料管。
② 每一条光缆应单独占用多孔管中的一个管孔或单孔管 内的一个子管。
③ 地下通信管道宜预留不少于3个备用管孔。
④ 配线管网导管与槽盒尺寸应满足敷设的配线光缆与用 户光缆数量及管槽利用率的要求。
3）用户光缆采用的类型与光纤芯数应根据光缆敷设的 位置、方式及所辖用户数计算，并应符合下列规定：
① 用户接入点至用户单元信息配线箱的光缆光纤芯数应 根据用户单元用户对通信业务的需求及配置等级确定，配置 应符合表1的规定。
表1光纤与光缆配置
配置
光纤
（芯）
光缆
（根）
备注
高配置
2
2
考虑光纤与光缆
的备份

低配置 21考虑光纤的备份
② 楼层光缆配线箱至用户单元信息配线箱之间应采用2 芯光缆。
③ 用户接入点配线设备至楼层光缆配线箱之间应采用单 根多芯光缆，光纤容量应满足用户光缆总容量需要，并应根 据光缆的规格预留不少于10%的余量。
4）用户接入点外侧光纤模块类型与容量应按引入建筑 物的配线光缆的类型及光缆的光纤芯数配置。
5）用户接入点用户侧光纤模块类型与容量应按用户光 缆的类型及光缆的光纤芯数的50%或工程实际需要配置。
6）设备间面积不应小于10平米。
7）每一个用户单元区域内应设置1个信息配线箱，并 应安装在柱子或承重墙上不被变更的建筑物部位。
3. 用户接入点的缆线与配线设备的选择1）光缆光纤选择应符合下列规定：
① 用户接入点至楼层光纤配线箱（分纤箱）之间的室内 用户光缆应采用G. 652光纤。
② 楼层光缆配线箱（分纤箱）至用户单元信息配线箱之 间的室内用户光缆应采用G. 657光纤。
2）室内外光缆选择应符合下列规定：
① 室内光缆宜采用干式、非延燃外护层结构的光缆。
② 室外管道至室内的光缆宜采用干式、防潮层、非延燃 外护层结构的室内外用光缆。
3）光纤连接器件宜采用SC和LC类型。
4）用户接入点应采用机柜或共用光缆配线箱，配置应 符合下列规定：
① 机柜宜采用600mm或800mm宽的19”标准机柜。
② 共用光缆配线箱体应满足不少于144芯光纤的终接。
5）用户单元信息配线箱的配置应符合下列规定：
① 配线箱应根据用户单元区域内信息点数量、引入缆线 类型、缆线数量、业务功能需求选用。
② 配线箱箱体尺寸应充分满足各种信息通信设备摆放、 配线模块安装、光缆终接与盘留、跳线连接、电源设备和接 地端子板安装以及业务应用发展的需要。
③ 配线箱的选用和安装位置应满足室内用户无线信号覆 盖的需求。
④ 当超过50V的交流电压接入箱体内电源插座时，应采 取强弱电安全隔离措施。
⑤ 配线箱内应设置接地端子板，并应与楼层局部等电位 端子板连接。
4. 用户接入点的传输指标
用户接入点用户侧配线设备至用户单元信息配线箱的光 纤链路全程衰减限值：在1310nm波长窗口时，采用G. 652 光纤时为0. 36dB/km；采用G. 657光纤时为0. 38〜0.4dB/km；光纤接头采用热熔接方式时损耗系数为0. 06dB/个；采用冷接方式时为0. ldB/个。
