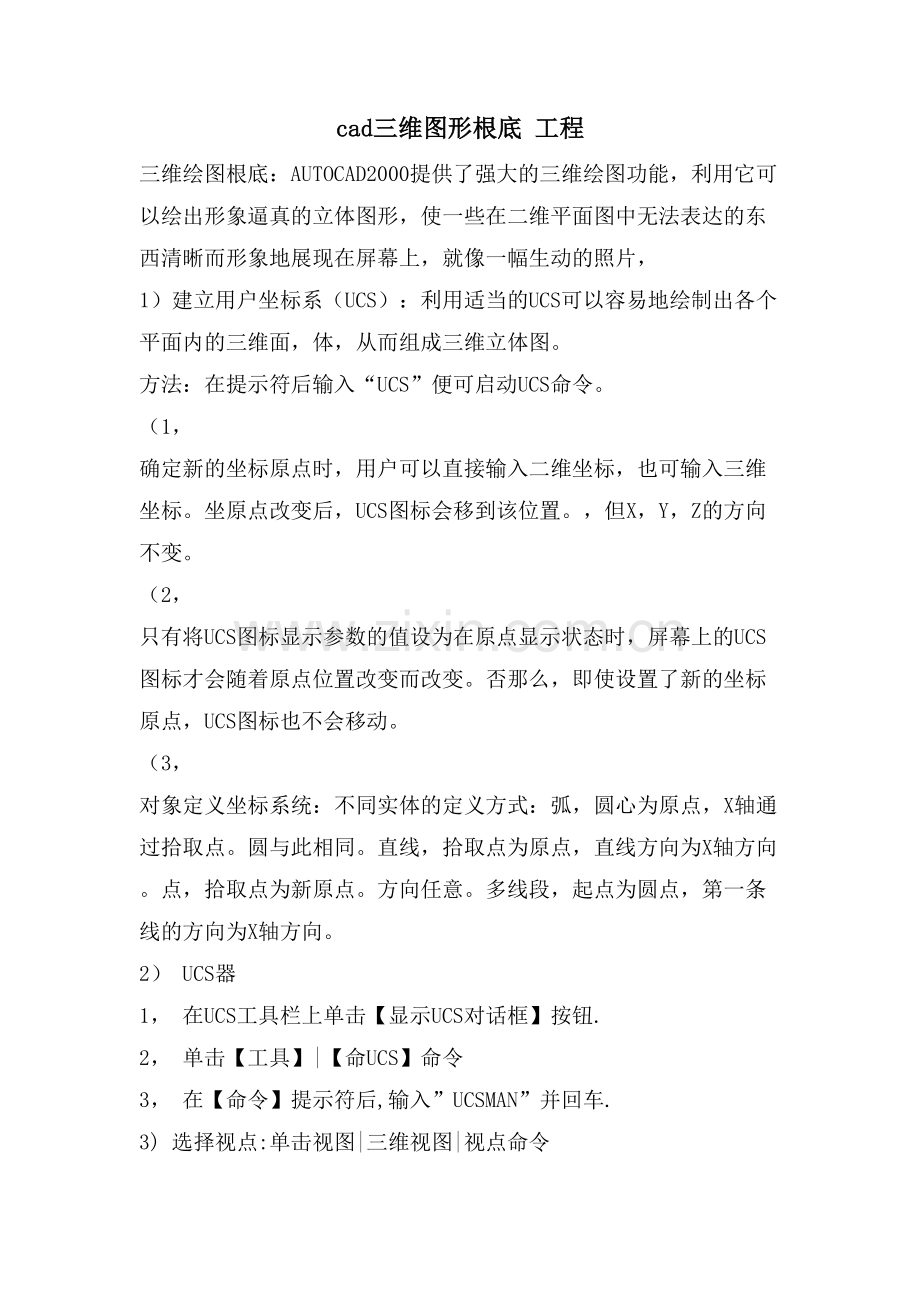

cad三维图形根底 工程 三维绘图根底：AUTOCAD2000提供了强大的三维绘图功能，利用它可以绘出形象逼真的立体图形，使一些在二维平面图中无法表达的东西清晰而形象地展现在屏幕上，就像一幅生动的照片， 1）建立用户坐标系（UCS）：利用适当的UCS可以容易地绘制出各个平面内的三维面，体，从而组成三维立体图。 方法：在提示符后输入“UCS”便可启动UCS命令。 （1， 确定新的坐标原点时，用户可以直接输入二维坐标，也可输入三维坐标。坐原点改变后，UCS图标会移到该位置。，但X，Y，Z的方向不变。 （2， 只有将UCS图标显示参数的值设为在原点显示状态时，屏幕上的UCS图标才会随着原点位置改变而改变。否那么，即使设置了新的坐标原点，UCS图标也不会移动。 （3， 对象定义坐标系统：不同实体的定义方式：弧，圆心为原点，X轴通过拾取点。圆与此相同。直线，拾取点为原点，直线方向为X轴方向。点，拾取点为新原点。方向任意。多线段，起点为圆点，第一条线的方向为X轴方向。 2） UCS器 1， 在UCS工具栏上单击【显示UCS对话框】按钮. 2， 单击【工具】|【命UCS】命令 3， 在【命令】提示符后,输入”UCSMAN”并回车. 3) 选择视点:单击视图|三维视图|视点命令 (用里面提供的各种命令从不同角度观察实体.) 4) 在模型空间中设置多视图: 1,单击【布局】工具栏上的【显示视口对话框】按钮. 2,单击【视图】|【视口】|【新建视口】命令 3,在【命令】提示符后输入”VPORTS”并回车. 一），创立三维面： 1），创立三维平面：组成三维实体的根本元素是三维平面，三维面分平面和曲面 1， 在【命令】提示符后输入“3DFACE”并回车。 2， 单击【绘图】|【外表】|【三维面】命令。 3， 单击【曲面】工具栏上的【三维面】按钮。 （在输入第一平面后，CAD将上一平面的最后两个顶点自动作为下一平面的第一和第二顶点。提示后的不可见指的是网格。） 2), 绘制直纹曲面:直纹曲面是由两条直线或曲线为相对的两边生成的曲面. 1， 单击【绘图】|【外表】|【直纹曲面】命令。 2， 在【曲面】工具栏上单击【直纹曲面】按钮。 3， 在【命令】提示符后输入“RULESURF” （对角曲面和直线曲面, SURFTAB1的值可以控制风格密度。） 3） 绘制旋转曲面：利用一条曲线围绕一条轴旋转一定角度， 1， 单击【绘图】|【外表】|【旋转曲面】命令。 2， 单击【曲面】工具栏上的【旋转曲面】按钮。 3， 在【命令】提示符后输入“REVSURF”并回车。 （曲线旋转方向M可用“SURFTAB1”控制其密度。旋转轴方向N可用“SURFTAB2”来控制其网格密度。） 4） 绘制拉伸曲面：利用一条曲线按照向量长度和方向进行拉伸。 1， 单击【绘图】|【外表】|【平移曲面】命令。 2， 在【曲面】工具栏上单击平移曲面按钮。 3， 在【命令】行命令提示符后输入“TABSURF”并回车。 （同样用“SURFTAB1”来设置轨迹线的密度。） 5) 绘制定边界曲面 1， 单击【绘图】|【外表】|【边界曲面】命令。 2， 在【曲面】工具栏上单击【边界曲面】。 3， 在【命令】提示符输入“EDGESURF”并回车。 （同样用“SURFTAB1”“SURFTAB2”来设置其密度。） 6) 利用对话框创立三维根本形体外表。 单击绘图|外表|三维曲面|命令。在弹出的三维对话框中。我们可选择相应的实体类形。然后再输入特定的参数即可以创立实体目标。 二）创立三维实体 1） 长方体 1， 在【命令】提示符后输入“BOX”并回车。 2， 单击【绘图】|【实体】|【长方体】命令。 3， 单击【实体】工具栏上的长方体按钮。 （此命令绘制的实体长，宽，高分别平行于X，Y，Z） 2)球体 1， 在【实体】工具栏上单击【球体】按钮。 2， 单击【绘图】|【实体】|【球体】命令。 3， 在【命令】提示符后输入“SPHERE”并回车。 （线框的密度可用ISOLINES来控制。） 3）圆柱体 1， 单击【实体】工具栏上的【圆柱体】按钮。 2， 单击【绘图】|【实体】|【圆柱体】命令。 3， 在【命令】提示符后面输入“CYLINDER”并回车。 （可用“ISOLINES”控制线框密度，此命令也可生成椭圆柱体） 4）圆锥体 1， 单击【实体】工具栏上的【圆锥体】按钮。 2， 单击【绘图】|【实体】|【圆锥体】命令。 3， 在【命令】提示符后输入“CONE”并回车。
