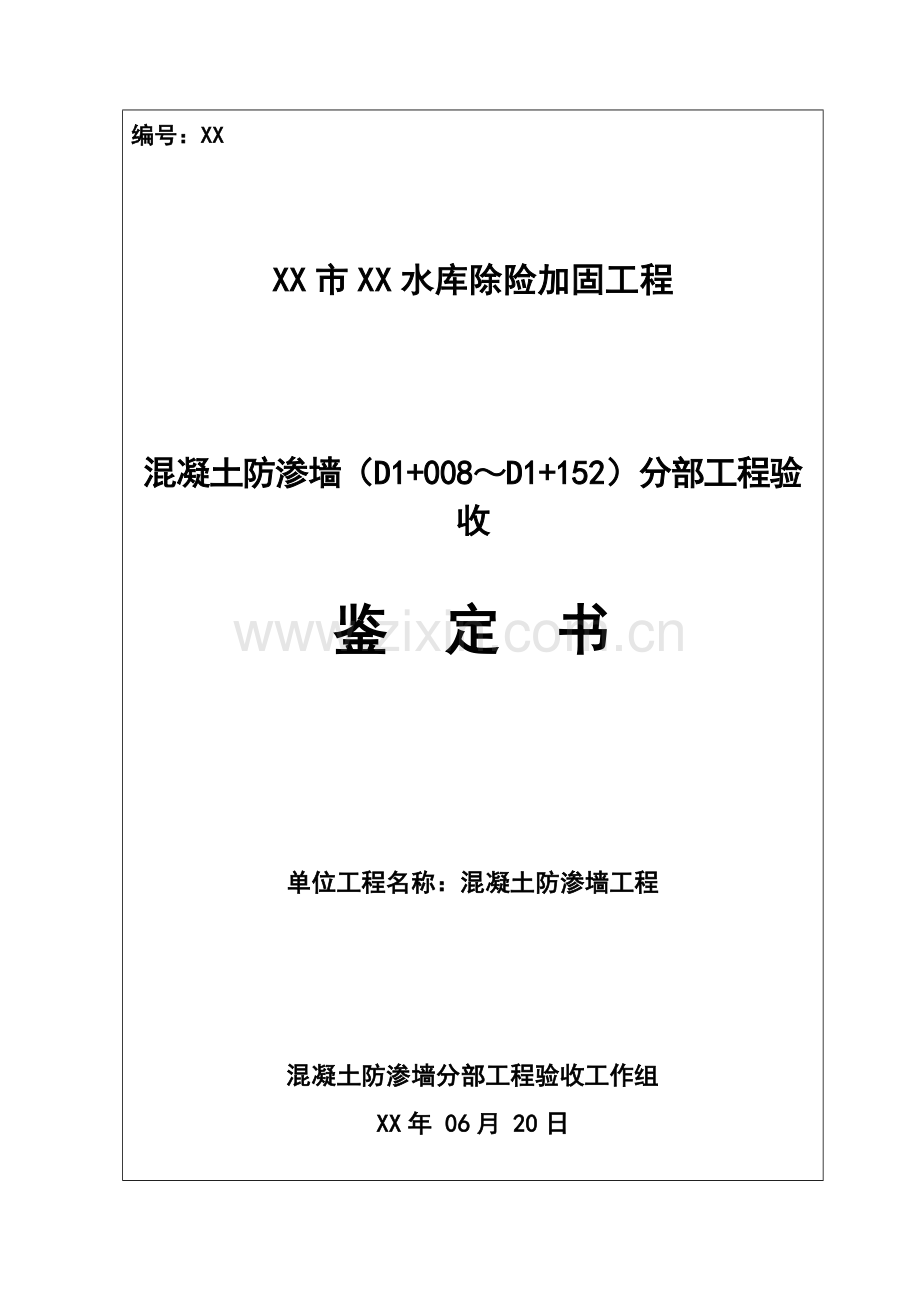

编号：XX

XX市XX水库除险加固工程

混凝土防渗墙（D1+008～D1+152）分部工程验收

鉴 定 书

单位工程名称：混凝土防渗墙工程

混凝土防渗墙分部工程验收工作组
XX年 06月 20日

前 言

根据《水利水电建设工程验收规范规程》（SL223—2008）、《水利水电工程施工质量检验与评定规程》（SL176—2007），XX年06月20日，受XX市中型水库除险加固工程建设管理局委托，XXXX工程建设监理有限公司在XX县XX水库管理处，主持召开了XX市XX水库除险加固工程混凝土防渗墙（D1+008～D1+152）分部工程验收会议。验收工作组由XX市中型水库除险加固工程建设管理局、XX县中型水库除险加固工程建设现场管理处、XX市水利勘测设计院、XX市水利勘测队、XXXX工程建设监理有限公司、中国水利水电第十三工程局有限公司、XX县XX水库管理处等有关单位代表及技术人员组成（名单附后），XX市水利工程质量监督站派代表列席会议。
分部工程验收工作组现场检查工程完成情况和工程质量，听取了相关单位关于本分部工程施工和单元工程质量评定情况汇报，检查了单元工程质量评定及相关施工过程资料，通过讨论形成混凝土防渗墙（D1+008～D1+152）分部工程验收鉴定书。
一、分部工程开完工日期
开工日期： XX年03月09日
完工日期： XX年04月10日
二、分部工程建设内容
混凝土防渗墙（D1+008～D1+152）分部工程建设内容为C20混凝土防渗墙。经XX市水利工程质量监督站核定该分部工程共分为20个单元。

三、施工过程及完成的主要工程量
在施工前，先进行地质复勘，复勘结果与设计墙底线基本相符；在桩号D0+331.2～D0+352.8部位进行工艺试验施工，取得试验参数后，报监理批准后实施。
1、开挖成槽
（1）导墙施工
导墙施工是形成导向槽，控制标高，槽段定位，防止槽口坍塌，起到承重的作用。
（2）泥浆制作
护壁泥浆是保证槽壁稳定、成槽施工质量的必备条件。
本工程采用优质膨润土为主、少量的粘土为辅的泥浆制备材料，造孔用的泥浆材料经过现场检测合格后使用。质量控制主要指标为：比重1.1～1.3，粘度18～30S，含砂率≤12%，胶体率95%。
泥浆制浆系统配制的泥浆通过Ф150mm管线输送到泥浆中转站，再由中转站分送各施工槽孔。
2、成槽工艺
在槽口板混凝土凝期达到70%以上，开始开挖槽孔作业，采用液压抓斗抓取单元孔土体成槽。
施工过程中注意泥浆性能的变化，定期进行检测，及时补充符合标准的优质泥浆入槽，保证正常施工。
在河床平缓地段，每一槽孔的底线尽量水平，在河两岸陡坡段，每一槽孔的底线宜采用2～3梯坎型式，相邻孔终孔深度高差不大于1.0m。在施工前将每一槽孔的底线高程绘制剖面图。
墙底线岩面的鉴定，会同监理、设计、及业主代表进行现场测孔确认，以便确定终孔深度。主要根据岩样、设计深度、进尺等条件进行判定。
3、清槽
为把沉积槽底的沉碴清出，使用泵吸法反循环排碴，将沉碴吸入泵管内，从管口排出，在清槽过程中，不断向槽内泵送优质泥浆，保持液面高度，防止塌孔，清槽工作直至达标为止。即沉碴厚度不大于10cm，孔内泥浆比重不大于1.3g/cm3。会同建设、设计、监理单位进行单元槽孔工程验收。
4、混凝土防渗墙浇筑
本工程所采用的为XX县鸿天商品混凝土有限公司商品混凝土。配合比单经施工单位报监理批准后提供给拌和站，混凝土到现场经检测坍落度合格后使用。
浇筑混凝土采用泥浆下直升导管法，导管内径30cm。
一期槽孔两端的导管距孔端1.0～1.5m，二期槽孔两端的导管距孔端小于0.5～1.0m，导管间距小于3.5m。当孔底高差大于25cm时，导管中心放在该导管控制范围内的最低处。安装导管时，导管底部出口与孔底距离不大于25cm。开浇前，每个导管均下入可浮起的木球隔离球塞。初浇储料斗容量为1.5m3。开浇时混凝土泵同时供料。
开浇混凝土前，先在导管内注入适量的水泥砂浆，并准备好足够数量的混凝土，以使导管中的木球塞被挤出后，能将导管底部埋入混凝土内。槽孔底部高低不平时，先从低处浇起。
混凝土连续浇筑，槽孔内混凝土面上升速度不小于2m/h，平均速度为4m/h，并连续上升至高程45.1m。导管埋入混凝土内的深度不小于1.0m，不宜大于6.0m。槽孔内混凝土面均匀上升，其高差控制在0.5m以内。每30min测量一次混凝土面，每2h测定一次导管内混凝土面，在开浇和结尾时应适当增加测量次数。
在混凝土浇筑时，每一单元槽段混凝土制作抗压强度试件一组，每五个槽段混凝土分别制作抗渗压力及弹性模量试件各一组。试件在槽口入口处随机取样。
本分部工程自开工到完工，施工单位均严格按照规范和设计要求进行施工，各单元工程均严格按照“三检制”进行质量检验和控制，每一道工序施工前都进行了报验，并经现场监理工程师验收合格进行下一道工序施工。

完成的主要工程量：
1.成墙面积：1689.84m2。
四、质量事故及质量缺陷处理情况
无

五、工程质量评定
1、单元工程质量评定
本分部工程为20个单元工程，均为主要单元工程，合格20个单元工程，合格率100%，其中优良0个，单元工程优良率0%。
单元工程质量评定情况见表1
表1 防浪墙单元工程质量评定统计表
单元工程
类 别
单元工程个数
合格个数
合格率
其中优良个数
优良率
分部工程
质量等级
施工单位自评
监理单位复核
施工单位自评
监理单位复核
施工单位自评
监理单位复核
混凝土工程
20
20
20
100%
/
/
/

合计
20
20
20
100%
/
/
/
评定标准
SL176-2007《水利水电工程施工质量检验与评定规程》
SL223-2008《水利水电建设工程验收规程》
2、中间产品检测
本工程所采用的为XX县鸿天商品混凝土有限公司商品混凝土。配合比单经施工单位报监理批准后提供给拌和站，混凝土到现场经检测坍落度为11到12cm时使用。
2.1 施工单位自检
2.1.1混凝土试块
混凝土防渗墙（D1+008～D1+152）抗压试块检测汇总表
序号
施工部位
设计强度
强度代表值（Mpa）
序号
施工部位
设计强度
强度代表著（Mpa）
1
D1+008-D1+015.2
C20
29.7
2
D1+015.2-D1+022.4
C20
29.5
3
D1+022.4-D1+029.6
C20
29.0
4
D1+029.6-D1+036.8
C20
28.3
5
D1+036.8-D1+044
C20
28.2
6
D1+044-D1+051.2
C20
29.4
7
D1+051.2-D1+058.4
C20
28.7
8
D1+058.4-D1+065.6
C20
28.4
9
D1+065.6-D1+072.8
C20
28.4
10
D1+072.8-D1+080
C20
28.5
11
D1+080-D1+087.2
C20
28.5
12
D1+087.2-D1+094.4
C20
29.2
13
D1+094.4-D1+101.6
C20
28.6
14
D1+101.6-D1+108.8
C20
28.2
15
D1+108.8-D1+116
C20
29.2
16
D1+116-D1+123.2
C20
28.6
17
D1+123.2-D1+130.4
C20
29.0
18
D1+130.4-D1+137.6
C20
29.1
19
D1+137.6-D1+144.8
C20
28.5
20
D1+144.8-D1+152
C20
28.3
试块强度评定要求：
①、30＞n≥5 Rn—0.7Sn＞R标 Rn—1.6Sn≥0.83R标
②、5＞n≥2 Rn≥1.15 R标 Rmin≥0.95 R标
③、n =1 R≥1.15 R标
混凝土防渗墙（D1+008～D1+152）抗压试块强度评定
混凝土等 级
组数
统计方法
判定
结果
Rmin
R标
Rn—0.7Sn＞R标
Rn—1.6Sn≥0.83R标
Rn≥1.15 R标
Rmin≥0.95 R标
C20
20
28.2
20
28.8—1.4＞20
28.8—3.2≥16.6

合格
混凝土防渗墙（D1+008～D1+152）抗渗试块检测汇总表
序号
施工部位
设计强度
检测结论
序号
施工部位
设计强度
检测结论
1
D1+036.8-D1+044
W8
合格
2
D1+058.4-D1+065.6
W8
合格
3
D1+087.2-D1+094.4
W8
合格
4
D1+137.6-D1+144.8
W8
合格

2.2监理单位平行检测
具有中间产品的分部工程混凝土试块试验数据统计分析一览表
单位工程
名称
分部工程
名称
试块留置
数据统计方法
数据统计分析结果
评定结论
设计等级
组数
混凝土防渗墙工程
混凝土防渗墙
C20
5
（SL176-2007）标准附录 C C.0.3条
=26.7 MPa≥1.15R标=23 MPa
Rmin=29.0≥0.95R标=19
合格
混凝土防渗墙抗渗试块检测汇总表
序号
施工部位
设计强度
检测结论
序号
施工部位
设计强度
检测结论
1
D0+187.2-D0+194.4
W8
合格
2
D0+331.2-D0+338.4
W8
合格
3
D0+684-D0+691.2
W8
合格

4、本分部工程施工质量等级施工单位自评合格；监理单位复核合格。
六、验收遗留问题及处理意见
无

七、结论
混凝土防渗墙（D1+008～D1+152）分部工程验收组通过检查单元工程质量评定及相关档案资料。依据《水利水电工程施工质量检验与评定规程》（SL176-2007）和《水利水电建设工程验收规程》（SL223-2008）的有关规定，该分部所有单元工程已完成，单元工程施工质量等级全部合格。混凝土防渗墙（D1+008～D1+152）分部工程施工质量等级为合格。同意将该分部工程验收结论报XX市水利工程质量监督站备案。
八、保留意见
无
九、 分部工程验收工作组成员签字表
十、验收遗留问题处理记录
无
