电子公司进货检验规范作业指导书（贴片电容）

4

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

分发号

受控状态

第 1 页 共 1 页

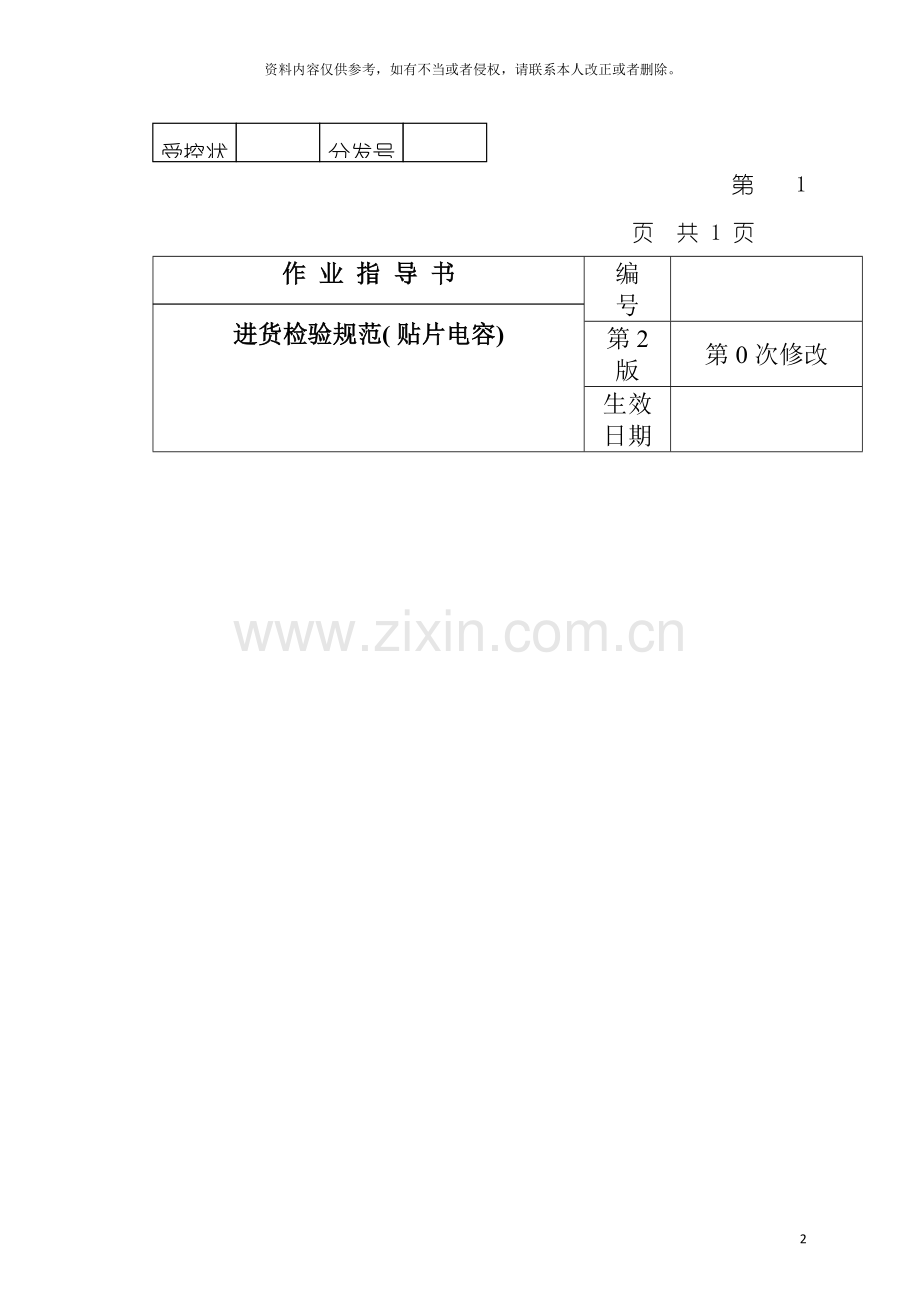

作 业 指 导 书

进货检验规范( 贴片电容)
编 号

第 2 版
第 0 次修改
生效日期

1 目的及适用范围
本检验规范的目的是保证本公司所购贴片电容的质量符合要求。
本检验规范适用于汉王制造有限公司无特殊要求的贴片电容。
2 参照文件:
本作业规范参照本公司程序文件《进货检验控制程序》, 《可焊性、 耐焊接热实验规范》, 《电子产品( 包括元器件) 外观检查和尺寸检验规范》以及相关可靠性试验和相关技术、 设计
参数资料及GB282和GB2829抽样检验标准。
3 规范内容:
3.1 测试工量具及仪表: LCR电桥( 401A) 或不低于本仪表精度的其它仪表, 游标卡尺,
恒温铬铁, 浓度不低于95%的酒精
3.2 缺陷分类及定义:
A类: 单位产品的极重要质量特性不符合规定, 或者单位产品的质量特性极严重不符合规定。
B类: 单位产品的重要质量特性不符合规定, 或者单位产品的质量特性严重不符合规定。
C类: 单位产品的一般质量特性不符合规定, 或者单位产品的质量特性轻微不符合规定。

3.3 判定依据: 抽样检验依GB2828标准, 取特殊检验水平S-3; AQL : A类缺陷为0, B类缺陷为0.4, C类缺陷为1.0 。标有◆号的检验项目抽样检验依GB2829标准, 规定RQL
为30, DL为III, 抽样方案为: n = 6 , Ac = 0 , Re = 1 。
3.4 检验项目、 标准、 缺陷分类一览表

缺 陷 分 类
序号
检验项目
验收标准
验收方法及工具
A
B
C
1
阻值与偏差
实际阻值应在误差范围内
LCR电桥

√

2
标识
标识完备、 准确、 无错误
目测

√

3
标识附着力
标识清晰, 用浸酒精的棉球擦拭三次后无变化
酒精棉球

√
4
外观检查
无变形、 无破损、 无污迹,引线无氧化现象
目测

√
5
尺寸及封装
符合设计要求
游标卡尺

√

◆6
可焊性
温度260±10℃, 时间2S , 锡点圆润有光泽, 稳固
恒温铬铁

√
◆7
耐焊接热
温度260±10℃, 浸锡时间5S后, 外观、 电气与机械性能良好
恒温铬铁

√

8
包装
包装良好,随附出厂时间及检验合格证
目测

√

4 相关记录与表格
《进货检验报告》 HWM-QR099-

批准人签名

审核人签名

制定人签名

批准日期

审核日期

制定日期
