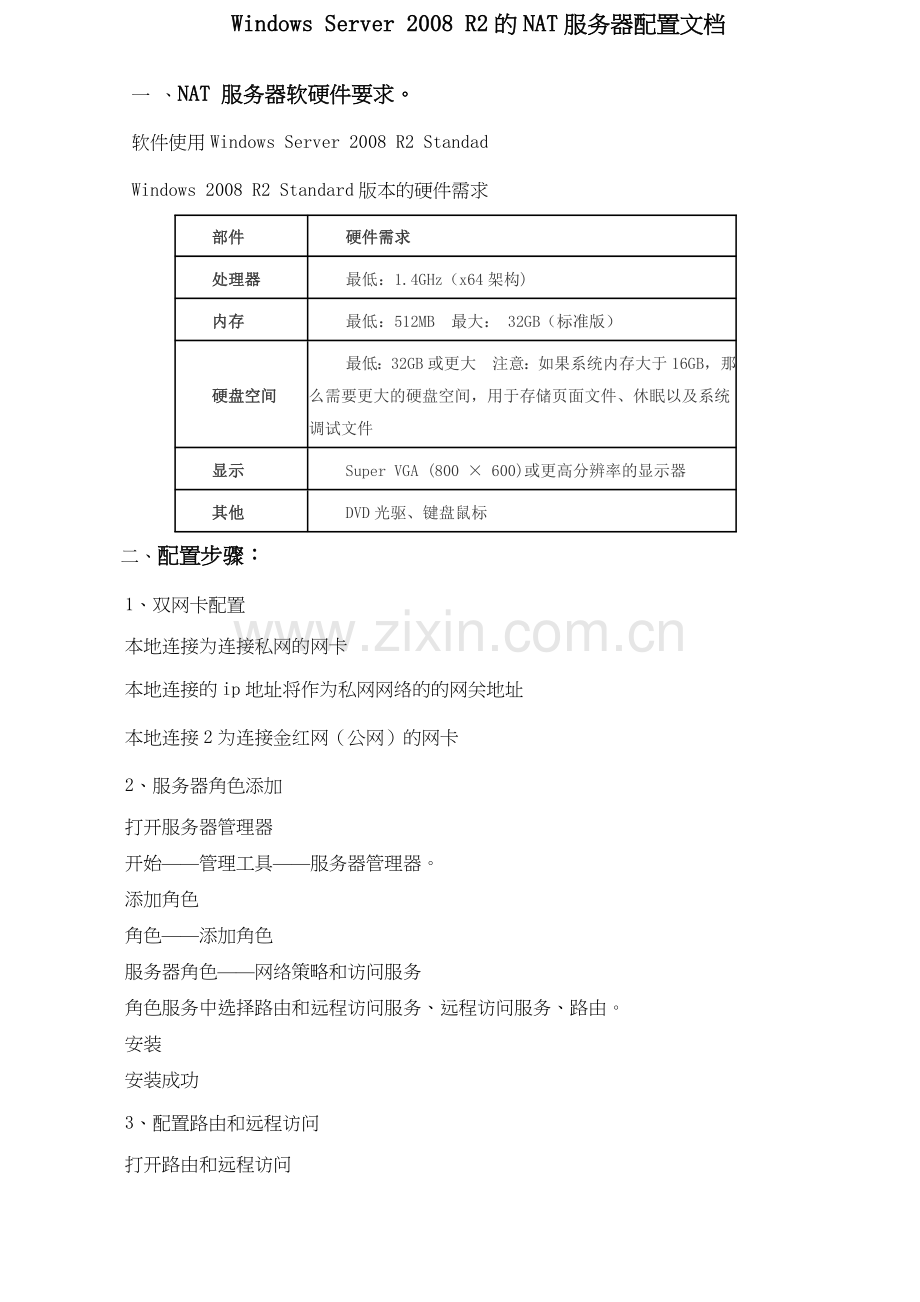

Windows Server 2008 R2的NAT服务器配置文档
一 、NAT 服务器软硬件要求。
软件使用Windows Server 2008 R2 Standad
Windows 2008 R2 Standard版本的硬件需求
部件
硬件需求
处理器
最低：1.4GHz（x64架构)
内存
最低：512MB
最大： 32GB（标准版）
硬盘空间
最低：32GB或更大
注意：如果系统内存大于16GB，那么需要更大的硬盘空间，用于存储页面文件、休眠以及系统调试文件
显示
Super VGA (800 × 600)或更高分辨率的显示器
其他
DVD光驱、键盘鼠标
二、配置步骤：
1、双网卡配置
本地连接为连接私网的网卡
本地连接的ip地址将作为私网网络的的网关地址
本地连接2为连接金红网（公网）的网卡
2、服务器角色添加
打开服务器管理器
开始——管理工具——服务器管理器。
添加角色
角色——添加角色
服务器角色——网络策略和访问服务
角色服务中选择路由和远程访问服务、远程访问服务、路由。
安装
安装成功
3、配置路由和远程访问
打开路由和远程访问

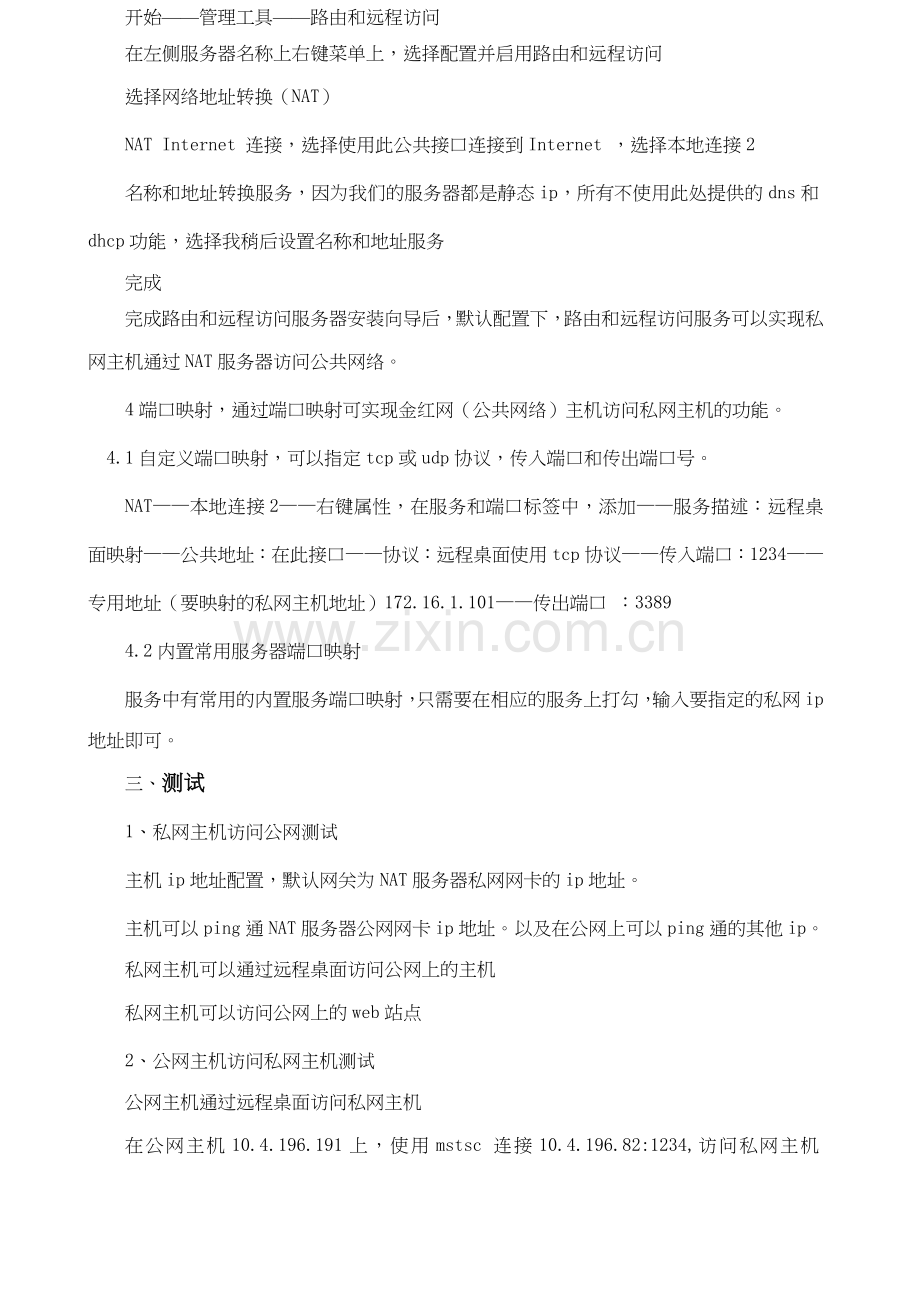

开始——管理工具——路由和远程访问
在左侧服务器名称上右键菜单上，选择配置并启用路由和远程访问
选择网络地址转换（NAT）
NAT Internet 连接，选择使用此公共接口连接到Internet ，选择本地连接2
名称和地址转换服务，因为我们的服务器都是静态ip，所有不使用此处提供的dns和dhcp功能，选择我稍后设置名称和地址服务
完成
完成路由和远程访问服务器安装向导后，默认配置下，路由和远程访问服务可以实现私网主机通过NAT服务器访问公共网络。
4端口映射，通过端口映射可实现金红网（公共网络）主机访问私网主机的功能。
4.1自定义端口映射，可以指定tcp或udp协议，传入端口和传出端口号。
NAT——本地连接2——右键属性，在服务和端口标签中，添加——服务描述：远程桌面映射——公共地址：在此接口——协议：远程桌面使用tcp协议——传入端口：1234——专用地址（要映射的私网主机地址）172.16.1.101——传出端口 ：3389
4.2内置常用服务器端口映射
服务中有常用的内置服务端口映射，只需要在相应的服务上打勾，输入要指定的私网ip地址即可。
三、测试
1、私网主机访问公网测试
主机ip地址配置，默认网关为NAT服务器私网网卡的ip地址。
主机可以ping通NAT服务器公网网卡ip地址。以及在公网上可以ping通的其他ip。
私网主机可以通过远程桌面访问公网上的主机
私网主机可以访问公网上的web站点
2、公网主机访问私网主机测试
公网主机通过远程桌面访问私网主机
在公网主机10.4.196.191上，使用mstsc 连接10.4.196.82:1234,访问私网主机172.16.1.101远程桌面。
公网主机通过telnet控制私网主机
在公网10.4.196.191上通过telnet 10.4.196.82，登录到私网主机172.16.1.101上。
