1、精品文档家庭电路练习题(菁1)1如图所示,家庭电路中的电灯突然熄灭,李明用试电笔分别测试连接灯头的两根输电线,发现氖管都发光据此推断该电路的故障可能是()A零线断路B火线断路C灯泡断路D开关断路2某家庭电路中的保险丝熔断后,换上新的保险丝又立即熔断,则下列因素中不可能造成的故障的是()A电路中某处发生断路B电路中某处发生短路;C电路中的用电器总功率过大D保险丝的额定电流过小3在检查家庭电路上某盏电灯不亮的原因时,将灯头盖打开,用测电笔分别接触两个接线头时,发现测电笔氖管都是亮的,那么故障原因是()A引向灯头的零线断了B短路了C开关失控了D灯丝断了4如图是某家庭电路,闭合开关S1、S2,L1 灯
2、发光,L2 灯不发光用试电笔分别接触c、d 两点,氖管都发光若电路中只有一处故障,则()AL2短路Bbc间断路CL2断路Dad间断路5下列做法符合安全用电要求的是()A家庭电路因故障导致保险丝熔断,更换保险丝后立即合上闸刀开关,恢复供电B在没有保险丝的情况下可以用铜丝代替保险丝C微波炉的金属外壳要接地D电灯开关可以接在火线上,也可以接在零线上6小茜家新购住房刚装修完毕,家中部分照明电路如图所示验收工程时,小茜闭合了开关S(家中其他用电器均处于断开状态),白炽灯L亮了一段时间后熄灭了,她用测电笔分别测试了图中插座的两个孔,发现测电笔都发光她断开开关S,再次用测电笔测试插座的两个孔,她将观察到()

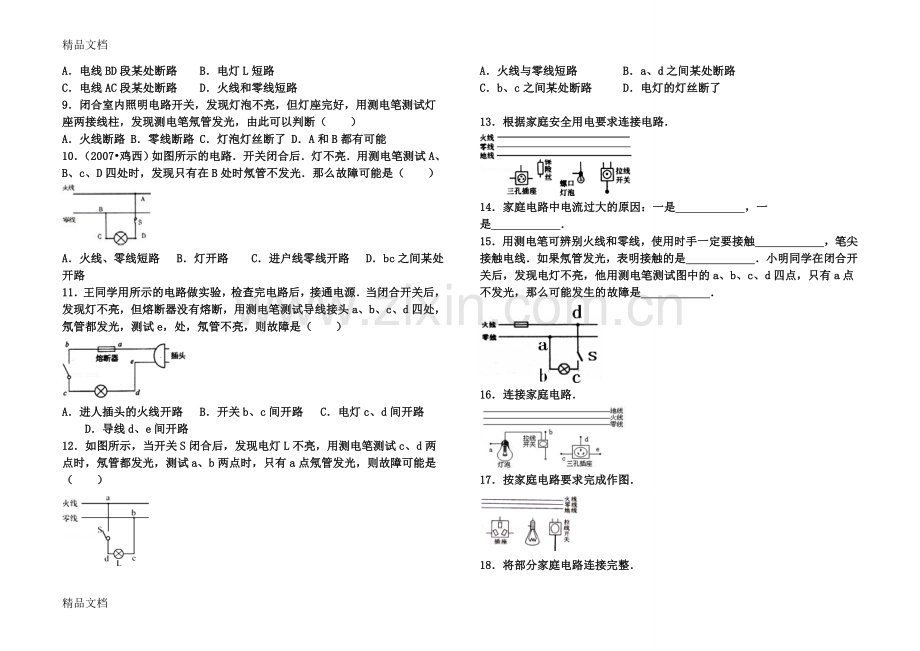

3、(假设故障只有一处)A测试两孔时测电笔都发光B测试两孔时测电笔都不发光C只有测试左面的孔时测电笔才发光D只有测试右面的孔时测电笔才发光7如图所示,闭合开关S后,发现电灯L不亮,且保险丝没有熔断某同学用测电笔测试灯头的左右两根电线,发现这两处都能使测电笔的氖管发光,再用测电笔测试插座的两个孔时,氖管都能发光那么可以判定故障是()A火线和零线短路B电灯L短路C灯L断路 D进户零线断路8如图所示,闭合开关S后,发现电灯L不亮某同学用测电笔测试灯头的两接线处C、D,发现这两处都能使测电笔的氖管发光,再用测电笔测零线B时不发光那么可以判定故障是()A电线BD段某处断路B电灯L短路C电线AC段某处断路D火
4、线和零线短路9闭合室内照明电路开关,发现灯泡不亮,但灯座完好,用测电笔测试灯座两接线柱,发现测电笔氖管发光,由此可以判断()A火线断路B零线断路C灯泡灯丝断了DA和B都有可能10(2007鸡西)如图所示的电路开关闭合后灯不亮用测电笔测试A、B、c、D四处时,发现只有在B处时氖管不发光那么故障可能是()A火线、零线短路B灯开路 C进户线零线开路 Dbc之间某处开路11王同学用所示的电路做实验,检查完电路后,接通电源当闭合开关后,发现灯不亮,但熔断器没有熔断,用测电笔测试导线接头a、b、c、d四处,氖管都发光,测试e,处,氖管不亮,则故障是()A进人插头的火线开路B开关b、c间开路 C电灯c、d间
5、开路D导线d、e间开路12如图所示,当开关S闭合后,发现电灯L不亮,用测电笔测试c、d两点时,氖管都发光,测试a、b两点时,只有a点氖管发光,则故障可能是()A火线与零线短路 Ba、d之间某处断路Cb、c之间某处断路 D电灯的灯丝断了13根据家庭安全用电要求连接电路14家庭电路中电流过大的原因:一是,一是15用测电笔可辨别火线和零线,使用时手一定要接触,笔尖接触电线如果氖管发光,表明接触的是小明同学在闭合开关后,发现电灯不亮,他用测电笔测试图中的a、b、c、d四点,只有a点不发光,那么可能发生的故障是16连接家庭电路 17按家庭电路要求完成作图18将部分家庭电路连接完整19如图所示,请正确连接
6、下列家庭电路21将灯泡、开关和三孔插座接到家庭电路中22在家庭电路中电灯突然熄灭,而用测电笔分别测两根电源线发现氖管仍发亮,发生这种故障的原因是什么?23(1)晚上小刚在家学习时,他妈妈正在用电热器做饭,突然他所在房间的电灯不亮了,其他房间的电灯也不亮了,电热器也没电了,分析可能的原因,说出这时小刚应如何去做:(2)晚上小明在家要学习,他开灯的一瞬间,灯亮了一下就又灭了,发现灯丝断了,分析为什么电灯在开灯的一瞬间灯丝容易烧断(3)晚上小王在家学习,发现电灯灯丝断了,决定换一个新灯泡,换灯泡时先要(4)晚上小英在家学习,她所在房间的电灯不亮了,利用测电笔检查,如图所示开关S闭合后,用测电笔测试a
7、、b、c、d点时,a、c、d氖管都发光,则故障可能是24电工师傅常用一只额定电压为220V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况,如图所示当S闭合后,再分别闭合S1时,根据现象判断电路中存在的故障:(1)L0正常发光,说明该支路(2)L0发光呈暗红色,说明该支路(3)L0不亮,说明该支路(4)若闭合S1后,L0和L都不亮,为进一步明确故障,电工师傅用测电笔测试a、b、c、d四点时,氖管都发光,则电路的故障可能25物理小组的同学们练习安装家庭电路,李明同学按图所示电路安装电路,闭合所有开关,发现灯均不亮,他做了如下的测试,请你帮助他分析原因:(1)他用测电笔测试电
8、路各接头处时,氖管都发光,其故障是(2)他用测电笔测试电路各接头处时,氖管都不发光,故障可能是(3)后来,老师要求不用测电笔,只用一个额定电压为220V的电灯作为检验灯泡来进行检查李明同学想了一下,马上断开开关并取下保险丝,将检验灯泡连在原来接保险丝的位置,同时将所有的用电器断开如果检查L1支路,只需闭合闸刀开关和S1,此时检验灯泡是联在电路中的;若检验灯泡正常发光,则该支路;若检验灯泡不发光,则该支路;若检验灯泡发光较暗,则该支路若李明同学在连接电路时,将电路某处连成了短路;闭合所有开关,检验灯泡一定 若只断开S1,检验灯泡的亮度不变,说明若只断开S1,检验灯泡的亮度变暗,说明26小强学习了
9、家庭电路的知识后,回家安装了一盏电灯,闭合开关后发现电灯不亮,他用测电笔检测,图中的a,b,c,d,e,f处均为检测点,根据他的检测结果判断:(1)a,b,c,d,e处测电笔氖管都发光,可能故障是:;(四)DIY手工艺品的“个性化”(2)a处测电笔氖管发光b,c,d,e,f处氖管都不发光,可能故障是:27晚上小明在家复习功课准备迎接中考,突然他房间的电灯不亮了,而其他房间的电灯正常亮由此他确定这盏电灯与其他房间的电灯是联,经检查故障出现在灯丝,则这盏电灯的灯丝出现(填“短路”或“断路”),小明决定换一个新灯泡他先将控制该灯的开关断开,为了安全,又找来了测电笔检测灯头的两根接线,发现其中一根线使
10、氖管发光,这一现象说明该电灯连成了如图(填“A”或“B”)的情况,这种情况(填“容易”或“不容易”)触电28在如图所示的电路中,电源电压为6V,开关闭合后,L1、L2均不发光用电压表逐段测量,结果是:Uab=0V,Uad=6V,Ubc=0V,Ucd=6V根据测试结果,请分析判断此电路的故障部位300元以下 300400元 400500 500元以上29甲、乙两个同学分别按如图所示的电路图将两只相同的灯泡连接好,当他们分别闭合开关后(1)甲同学发现他连的电路只有灯L1亮,其故障原因是300元以下 300400元 400500 500元以上(2)乙同学发现两只灯都不亮,老师告诉他可以用一根导线分别
11、接在a、b、c处进行逐一检查,乙同学按老师说的办法去做结果发现,当导线接在b、c两点之间时,灯L2亮了,故障原因是价格便宜些 服务热情周到 店面装饰有个性 商品新颖多样精明的商家不失时机地打出“自己的饰品自己做”、“DIY(Do It Yourself)饰品、真我个性”的广告,推出“自制饰品”服务,吸引了不少喜欢标新立异、走在潮流前端的年轻女孩,成为上海的时尚消费市场。其市场现状特点具体表现为:30(2015春庄浪县期中)某实验探究小组用图所示电路测小灯泡的电阻:(1)闭合开关前,变阻器连入电路的电阻值应,即滑片应位于端(填“a”或“b”端)电流表读数6、你购买DIY手工艺制品的目的有那些?(
12、2)闭合开关后,发现灯泡不亮,电压表有示数,电流表无示数,则电路中可能出现的故障是他们的成功秘诀在于“连锁”二字。凭借“连锁”,他们在女孩们所喜欢的小玩意上玩出了大名堂。小店连锁,优势明显,主要有: A滑动变阻器开路 B电压表短路 C灯短路 D灯断路图1-3 大学生偏爱的手工艺品种类分布(3)该实验电路除了可以测电阻外,还可以进行的实验有(写出一种即可)参考答案1A2A3A4B5C6D7D8A9B10D11D12C1314电路中发生短路电路中用电器总功率过大15笔尾金属电极火线a、b间断路1617181920212223原因是电路总功率过大,使得电路中的电流过大这时小刚应关闭家中的其他用电器,
13、减小电路中的电功率电灯在开灯的一瞬间灯丝电阻较小,此时灯的电功率较大断开开关bc之间某处开路24短路正常断路零线断路25进户线中的零线断路进户线中的火线断路串短路断路正常正常发光L1支路没有短路L1支路短路26fe之间的某处发生断路ab之间的某处发生断路27并断路B容易2829L2短路L1断路30最大b最小D测量小灯泡的电功率人民广场地铁站有一家名为“漂亮女生”的饰品店,小店新开,10平方米不到的店堂里挤满了穿着时尚的女孩子。不几日,在北京东路、淮海东路也发现了“漂亮女生”的踪影,生意也十分火爆。现在上海卖饰品的小店不计其数,大家都在叫生意难做,而“漂亮女生”却用自己独特的经营方式和魅力吸引了大批的女生。2、价格“适中化”精品文档
