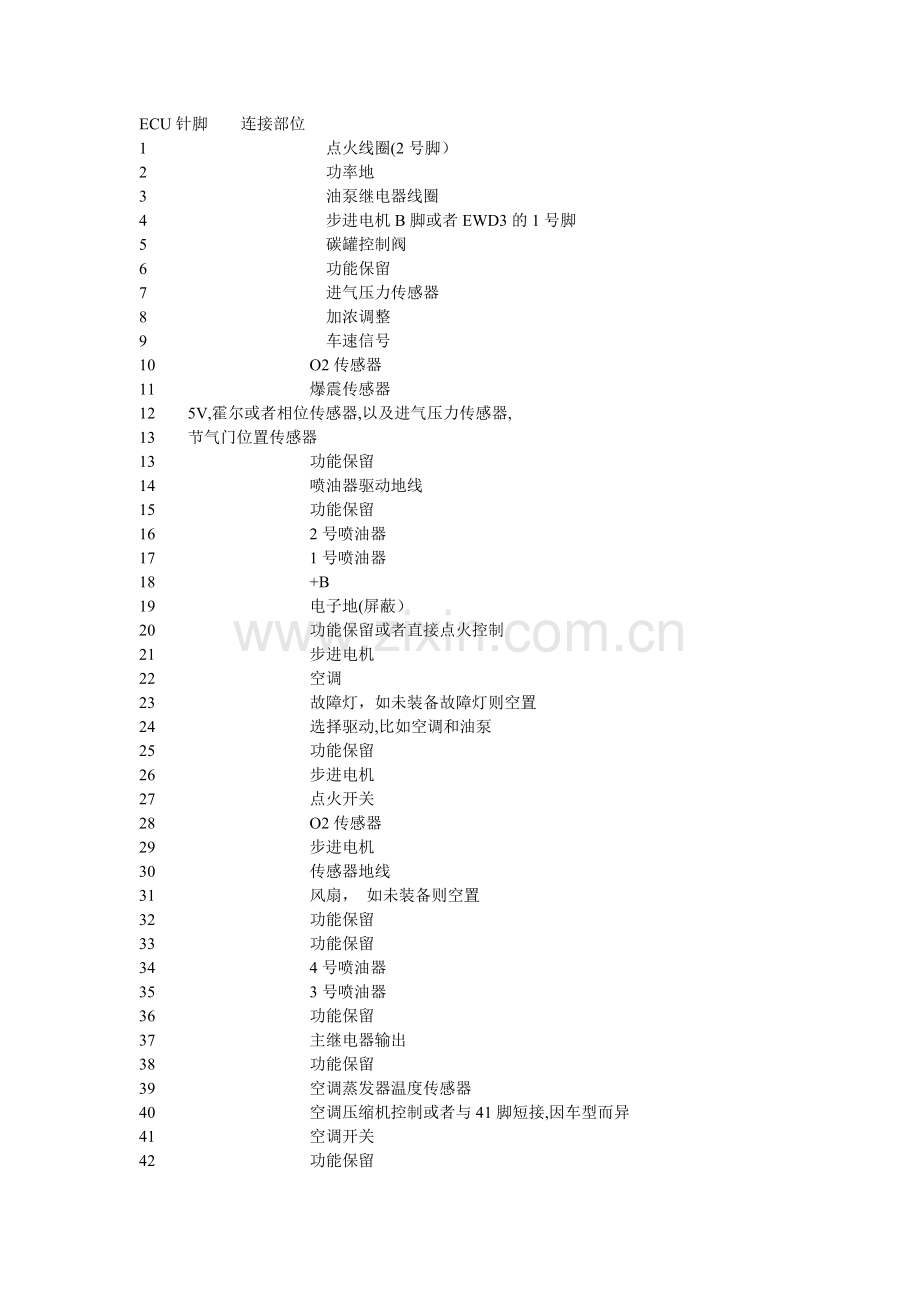

M1.5.4电脑脚含义.doc

ECU针脚       连接部位
1                                           点火线圈(2号脚）
2                                           功率地
3                                           油泵继电器线圈
4                                           步进电机B脚或者EWD3的1号脚
5                                           碳罐控制阀
6                                           功能保留
7                                           进气压力传感器
8                                           加浓调整
9                                           车速信号
10                                      O2传感器
11                                      爆震传感器
12        5V,霍尔或者相位传感器,以及进气压力传感器,
13        节气门位置传感器
13                                      功能保留
14                                      喷油器驱动地线
15                                      功能保留
16                                      2号喷油器
17                                      1号喷油器
18                                      +B
19                                      电子地(屏蔽）
20                                      功能保留或者直接点火控制
21                                      步进电机
22                                      空调
23                                      故障灯，如未装备故障灯则空置
24                                      选择驱动,比如空调和油泵
25                                      功能保留
26                                      步进电机
27                                      点火开关
28                                      O2传感器
29                                      步进电机
30                                      传感器地线
31                                      风扇， 如未装备则空置
32                                      功能保留
33                                      功能保留
34                                      4号喷油器
35                                      3号喷油器
36                                      功能保留
37                                      主继电器输出
38                                      功能保留
39                                      空调蒸发器温度传感器
40                                      空调压缩机控制或者与41脚短接,因车型而异
41                                      空调开关
42                                      功能保留
43                                      功能保留
44                                      进气温度传感器
45                                      冷却液温度传感器
46                                      主继电器
47                                      功能保留
48                                      霍尔传感器或者转速传感器
49                                      霍尔传感器或者转速传感器
50                                      功能保留
51                                      有分电器场合，基本点火正时校正
52                                      加浓调整
53                                      节气门位置传感器
54                                      发动机转速输出
