办公楼施工组织设计-大学建筑工程学院本科毕业设计.docx

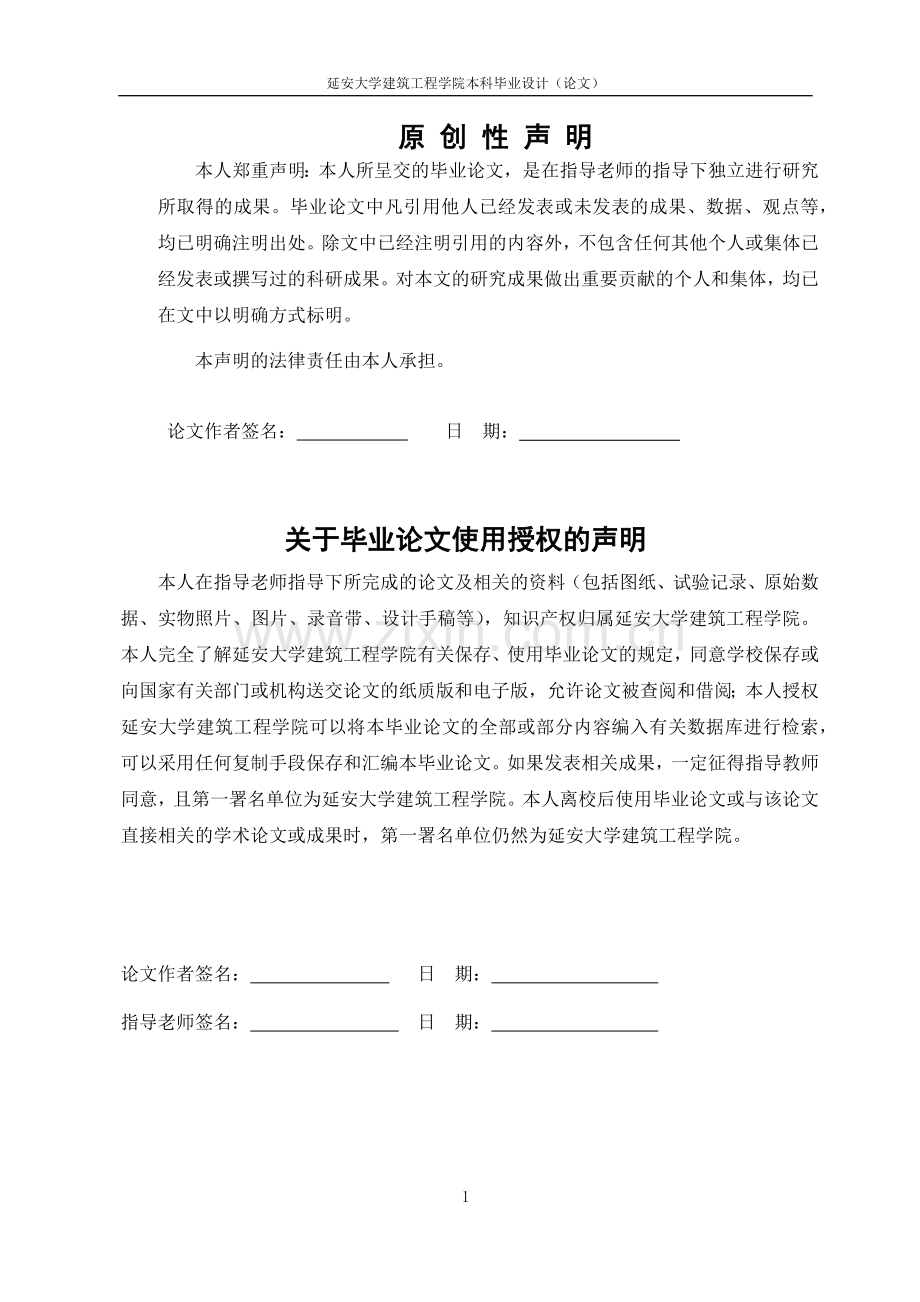

延安大学建筑工程学院本科毕业设计（论文） 原 创 性 声 明本人郑重声明：本人所呈交的毕业论文，是在指导老师的指导下独立进行研究所取得的成果。毕业论文中凡引用他人已经发表或未发表的成果、数据、观点等，均已明确注明出处。除文中已经注明引用的内容外，不包含任何其他个人或集体已经发表或撰写过的科研成果。对本文的研究成果做出重要贡献的个人和集体，均已在文中以明确方式标明。本声明的法律责任由本人承担。论文作者签名： 日 期： 关于毕业论文使用授权的声明本人在指导老师指导下所完成的论文及相关的资料（包括图纸、试验记录、原始数据、实物照片、图片、录音带、设计手稿等），知识产权归属延安大学建筑工程学院。本人完全了解延安大学建筑工程学院有关保存、使用毕业论文的规定，同意学校保存或向国家有关部门或机构送交论文的纸质版和电子版，允许论文被查阅和借阅；本人授权延安大学建筑工程学院可以将本毕业论文的全部或部分内容编入有关数据库进行检索，可以采用任何复制手段保存和汇编本毕业论文。如果发表相关成果，一定征得指导教师同意，且第一署名单位为延安大学建筑工程学院。本人离校后使用毕业论文或与该论文直接相关的学术论文或成果时，第一署名单位仍然为延安大学建筑工程学院。论文作者签名： 日 期： 指导老师签名： 日 期： 毕业设计任务书题目：五层框架办公楼施工组织设计一.设计要求本工程在设计过程中，要严格按照图纸的规范标准进行设计，在施工中各项施工过程应该按照施工中的要求进行施工，进行资源需用量计划的编制过程应进行合理的安排和计算，使每一施工过程能够合理的满足施工要求规范进行，同时要合理的划分施工段和施工过程，质量安全人员安排以及施工中的技术保证措施等。二设计条件1工程概况本工程为五层框架办公楼，位于商洛市，东距市街道，北距市街道约25.0m，且之间有街道和酒店商业住宅楼，地上五层，整个过程为全现浇钢筋混凝土框架结构，基础为柱下独立基础，其主要用途为办公所用,其中一层设置门厅，值班室，接待室，仪器室,资料室,开水房,楼梯，卫生间，其余为办公室。二层设档案室，休息室,楼梯，卫生间，其余为办公室。五层设院长室,副院长室,后勤部,人力资源部,会议事，卫生间，其余为库房。2.本工程室外标高为-0.600，建筑物室内外高差为600m，办公楼主体高度19.200米（室外地面至主要屋面檐口），建筑总长度为54.600米，总宽度为14.400m，高宽比为1：1.33，长宽比为1：0.26。3.建筑面积：4000平方米左右。三.主要施工内容1施工组织设计过程中的编制说明及依据2.在编制施工组织过程中要做到以下要求（1）施工过程中的编制依据；（2）编制范围；（3）编制原则。3工程概况和总体施工部署（1）工程概况；（2）总体施工部署；（3）主要工程量的计算。4施工准备工作规划（1）施工现场准备工作；（2）施工技术准备工作；（3）施工物质准备工作。5施工过程中的主要施工方法及技术措施施工中得测量放线、土方工程施工、基础工程施工、钢筋工程施工、混凝土工程施工、模板工程施工、砌筑工程施工、屋面工程施工、门窗工程施工、装饰工程施工、抹灰工程施工、脚手架工程施工、防腐工程等的施工工艺。6施工过程中各资源需要量计划主要机械设备、劳动力、以及施工人员配备需用计划表。7施工总进度计划和工期保证技术措施（1）施工组织进度计划以及施工组织的内容、作用、编制依据、编制步骤；（2）工期保证技术措施。8施工总平面图规划以及施工横道图的布置过程（1）施工过程内容临时设施布置、永久性测量放线标桩的位置、施工平面图设计的总体依据；（2）施工平面图设计的步骤和方法；（3）搅拌站位置的布置、材料堆场布置、现场场内运输道路的布置、临时设施的布置、布置临时供水供电设施、确定围墙的的位置；（4）施工总平面图绘制。9工程施工横道图（1）施工过程中采用流水施工主要划分；（2）进行各施工横道图的布置；（3）总施工横道图的布置。10降低成本措施以及施工中消除质量通病措施；文明施工措施（1）文明施工的总体要求；（2）施工现场场容场貌管理；（3）现场机械管理；（4）施工过程中的安全检查措施；（5）施工过程中的用电；（6）施工中严防火灾。11冬雨季施工措施、施工过程中的质量保证措施、施工安全保证措施、施工成品保护措施、施工过程中的主要技术经济指标。四.工程设计结果1.在施工组织设计过程中要满足设计规范要求；2.要满足施工顺序的基本规定；3施工中要分不分项工程施工各个施工过程按照施工的正确要求进行；4施工中的各个资源需用量施工机械、施工人员的安排、工期的确定、以及各工种的设置；5.施工中的进度计划的安排以及横道图的划分过程；6施工总平面图的布置；7施工中的质量保证措施以及安全成品保护冬雨季施工等的措施计划，施工中的主要技术指标；8正确施工的方法以及严格按照规范和图纸进行设计施工的要求；9确保施工过程无误，各施工项目有序进行五层框架办公楼施工组织设计编制摘要：本工程为五层框架办公楼施工组织设计，总高度为19.2m，总建筑面积为4000平方米，本工程依据设计要求和原始资料，运用施工组织方案，各材料，人员，机械，工种的了解，进行施工组织技术，施工过程，人员，班组的合理划分，确保工期的行。本工程分为：施工组织的编制及说明，工程量定额的计算，工程施工班组，人员，机械安排，施工组织各过程分不分项工程的划分，以及工程的合理计算人员配置，施工组织设计中施工总平面布置图设计，施工组织中施工进度横道图的设计规划，施工平面图设计，施工组织设计中考虑的各项措施，资源徐勇量计划，机械台班需用量计划，施工中劳动量需用计划，以及施工质量，安全，雨季施工等的措施计划，新材料，新工艺的应用，各项技术经济指标的评价分析等。施工组织设计：科学的依据分项工程，流水施工的方法合理安排施工顺序，注意安全措施，力求经济效益最大化，合理的安排施工工期以及人员的配置计划。关键字：建筑、施工进度计划、施工组织Five-story frame building construction designAbstract:Thisprojectisfive-storyofficebuildingconstructiondesign,atotalheightof19.2m,atotalconstructionareaof4,000squaremeters,theprojectdependingondesinrequirementsandrawmaterials,theuseofconstructionorganizationplan,variousmaterials,personnel,machinery,typesofunderstand,organizetheconstructiontechnology,construction,personnel, reasonable division team to ensure that the duration of the conduct.Theprojectisdividedinto:constructionorganizationandpreparationinstructions,engineering quota calculation, constructionteam,personnel,machineryarrangements,constructionprocess eachsub-project,regardlessofdivision,andtojustifytheengineeringstaffconfiguration,construction designthetotalconstructionfloorplandesign,constructionorganizationsconstructionprogress bar chart design and planning, construction plan design, construction design of the measures considered,theamountofprogramresourcesXuYong,Jixietaibanrequiredamountplan,theconstruction of the amount of labor required plans, and construction quality, safety, construction and other measures planned during the rainy season, new materials, new technology applications, evaluation and analysis of the technical and economic indicators and the like.Construction Organization Design: scientificbasisforsub-project,theconstructionmethod ofrunningwaterandreasonablearrangementconstructionsequence,payattentiontosafetymeasures, and strive to maximize the economic benefits, and reasonablearrangementsforconstruction period and the configuration program staff.keywords: architecture；construction schedule；construction目录摘要.41 施工组织设计过程中的编制说明及依据.81.1在编制施工组织过程中要做到以下要求.81.2施工过程中的编制依据.81.3编制范围.91.4编制原则.92 工程概况和总体施工部署.102.1工程概况.102.2总体施工部署.112.3主要工程量的计算.123 施工准备工作规划.203.1施工现场准备工作.203.2施工技术准备工作.203.3施工物质准备工作.204 施工过程中的主要施工方法及技术措施.224.1施工中的测量放线.224.2土方工程施工工艺.224.3基础工程施工工艺.234.4钢筋工程施工工艺.244.5混凝土工程施工工艺.264.6模板工程施工工艺.284.7砌筑工程施工工艺.294.8屋面工程施工工艺.294.9门窗工程施工工艺.304.10装饰工程施工工艺.304.10.1抹灰工程施工工艺.304.11脚手架工程施工工艺.314.12防腐工程的施工工艺.315 施工过程中各资源需要量计划.335.1主要机械设备需用计划表.335.2劳动力需用计划表.345.3施工人员的配置计划.346 施工总进度计划和工期保证技术措施.366.1施工组织进度计划.366.2施工组织的内容.366.2.1施工组织进度计划的作用.366.2.2施工组织进度计划编制依据.366.2.3施工进度计划的表示.366.2.4施工组织进度计划的编制步骤.366.2.5工期保证技术措施.367 施工总平面图规划.377.1施工过程内容.377.2施工过程中临时设施布置.377.3施工过程中永久性测量放线标桩的位置.377.4施工过程中施工平面图设计的总体依据.387.5施工平面图设计的步骤和方法.387.6施工平面图设计的步骤和方法.387.6.1搅拌站位置的布置.397.6.2施工中材料堆场的布置.397.6.3施工现场场内运输道路的布置.397.6.4施工过程中临时设施的布置.397.6.5施工过程中布置临时供水供电设施.407.6.6确定围墙的位置.407.6.7施工总平面图绘制.408 工程施工横道图.418.1施工过程中采用流水施工主要划分.418.2进行各施工横道图的布置.418.3总施工横道图的布置.419 降低成本措施.4210 施工中消除质量通病措施.4311 文明施工措施.4411.1文明施工的总体要求.4411.2施工现场场容场貌管理.4411.3现场机械管理.4511.4施工过程中的安全检查措施.4511.5施工过程中的用电.4511.6施工中严防火灾.4512 冬雨季施工措施.4612.1雨季施工.4612.2冬季施工.4613 施工过程中的质量和成品保证措施.4814 施工安全保证措施.5115 施工过程中的主要技术经济指标.54参考文献.56结束语.57致辞.581 施工组织设计过程中的编制说明及依据1.1在编制施工组织过程中要做到以下要求在施工过程中应该按照业主提供的施工图纸，进行施工，在确保整套施工图纸无其他问题的情况下，同时领会业主对施工工期，造价，质量，职业健康安全，环境保护，及文明施工等要求的前提下，进行合理的划分施工工期，造价量的合理控制，以及设计意图的基础上，把与施工组织设计密切相关的内容进行叙述，将其作为编制实施性施工组织的重要基础材料，同时要有一定的施工组织规划。1.2施工过程中的编制依据设计文件及有关资料以及现行行业规范，规程及有关技术规定于此同时与施工有关的技术经济资料有以下内容：（1）六层办公楼建筑施工图；（2）六层办公楼建筑施工组织明细尺寸；（3）土木工程施工组织武汉理工大学；（4）建筑施工组织人民交通出版社；（5）建筑施工组织黑龙江科技出版社；（6）土木工程造价武汉大学；（7）房屋建筑学人民教育出版社；（8）项目评估与分析人民教云出版社；（9）土木工程概论武汉大学；（10）建筑工程项目管理武汉大学；（11）混凝土结构设计规范（GB50108-2008）；（12）建筑地基基础设计规范（GB5007-2011）；（13）国家现行行业有关施工及验收规范，规则，质量技术标准；（14）国家，行业，地方规范，标准及文件；（15）本单位在房屋施工方面的施工经验以及施工管理水平，技术水平，机械设备配套能力以及资金投入能力；（16）施工现场的实际探看资料；（17）GBJ1089混凝土结构设计规范；（18）GBJ789建筑地基基础设计规范；（19）GBJ1189建筑结构抗震设计规范；（20）GBJ989建筑结构荷载规范；（21）PMCAD结构平面计算机辅助设计软件；（22）PK钢筋混凝土框架及连系梁结构计算与施工图绘制软件；（23）97G329（一）（九）建筑物抗震构造详图；（24）98系列建筑标准设计图集；（25）铝合金门窗L-729；（26）建筑结构陕西人民教育出版社；（27）GB50072009系列图集；陕西人民教育出版社；（28）陕西省建筑，装饰工程消耗量定额;（29）建筑工程下册陕西人民出版社；（30）2009清单计价规范陕西人民出版社。1.3编制范围见建筑施工图明细详图在此（略）。1.4编制原则有以下内容（1）安全第一的原则；（2）工程高质量原则；（3）科学组织和高效管理原则；（4）确保工期的原则；（5）在施工过程完整无遗漏原则；（6）施工过程检查监督原则；（7）施工中注意安全保证工期质量的原则。1.5施工组织设计概述建筑施工组织与进度控制是对工程项目建设各个阶段的工作内容，工作程序，持续时间，搭接关系根据进度总目标以及资源优化配置的原则编制计划并付诸实施，然后在进度计划的实施过程中经常检查实际进度是否符合施工过程的规范要求，从施工组织进度计划中能够的合理的布置和安排，以此同时在施工过程中对施工中出现的问题进行进一步的纠偏，以至于保证工程施工的合理规划，在施工中出现的问题及时进行检查，直到建设工程竣工验收并交付使用的一个过程。由于建筑工程施工组织在施工过程中出现难以预料的问题，因此进行施工组织规划设计来减少施工中的问题，以至于在施工能够合理的安排工期，合理的布置施工组织方案，确保工期的合理划分，由于建筑产品所具有的固定性，多样性，复杂性，以及体积庞大的特点，建筑施工所具有的生产的流动性，受自然条件影响大，生产周期长，施工复杂等的特点，使得如何对拟建工程施工进行准备，以及如何在整个施工组织过程中的人力，物力和时间空间，技术，组织佐助一个合理的方案是施工组织中重要的一个关键内容，因此依据建筑施工组织设计和工程进度控制，掌握施工中的人员配置，以及各个施工班组，施工队数的配置，以及机械台班的控制等进行合理的计算划分，确保工程施工的合理进行.2 工程概况和总体施工部署2.1工程概况1本工程为五层办公楼，位于商，东距市街道，北距市街道约25.0m，且之间有街道和酒店商业住宅楼，地上五层，整个过程为全现浇钢筋混凝土框架结构，基础为柱下独立基础，其主要用途为办公所用,其中一层设置门厅，值班室，接待室，仪器室,资料室,开水房,楼梯，卫生间，其余为办公室。二层设档案室，休息室,楼梯，卫生间，其余为办公室。五层设院长室,副院长室,后勤部,人力资源部,会议事，卫生间，其余为库房。2.本工程室外标高为-0.600，建筑物室内外高差为600m，办公楼主体高度19.200米（室外地面至主要屋面檐口），建筑总长度为54.600米，总宽度为14.400m，高宽比为1：1.33，长宽比为1：0.26。3.建筑面积 ：4000平方米左右。施工中本建筑面积共五层其中每一层的建筑面积根据实际计算，其中计算结果如下表所示：表2.1施工中每层的建筑面积建筑层数一层二层三层四层五层建筑面积/768.24768.24768.24768.24768.244.建筑总高度为19.8m(室外地面至屋顶面层)，各层层高见下表，室内外高差0.600米。表2.2施工中的建筑层高建筑层数一层二至四层五层层高（米）3.93.34.25.工程设计概况：表2.3施工中工程设计概况设计等级设计使用年限建筑分类耐火等级结构类型抗震设防烈度二级50年五层办公楼二级框架结构7度6.工程建筑设计概况：装饰部分：外墙采用装饰部分采用的面砖装饰材料；楼地面：水泥砂浆楼地面；墙面：面砖外墙；门窗：白色塑钢窗，带纱窗；一层窗设防护铁栅，其他门窗的防护措施由甲方自理，玻璃幕采用隐框，草绿色玻璃，节点构造由甲方与制造商协商决定，门窗洞口及室内阳角作1：2.5水泥砂浆护角2000高。（1）防水部分：屋面部分：采用柔性防水，屋面用细石砼保护，防水采用改性油毡（SBS）防水；卫生间部分：防水砂浆。(2)工程设计概况：基础工程：框架结构；主体工程：采用混凝土框架结构，抗震设防等级为二级，设计年限50年，耐火等级二级。2.2总体施工部署在施工过程中施工中的总体施工部署根据施工过程中的建筑规范有以下内容;1质量目标：严格执行企业标准确保该工程一次性通过国家标准规范要求，以及国家标准竣工规范要求。2.安全生产目标：安全生产要符合建筑施工规范标准，确保无重大安全事故发生；3.施工任务划分：根据工程结构特点和施工顺序要求，将施工顺序划分为以下几种：基础工程，主体工程，屋面工程，装饰工程，室内装修，楼地面工程，外墙装饰；4.材料等级：混凝土：基础采用C25，基础垫层采用C15，一层梁采用C35，其余均采用C30；5.钢筋：所有钢筋混凝土构件均采用一级钢和二级钢，其中二级钢筋为螺纹钢，若采用月牙纹钢筋，须通知设计单位更锚固长度。6.砌体：0.000m标高以下砌体采用MU10机制砖M5水泥砂浆砌筑；轻质砌块重度小于等于7.00KN/m3.7.预制构件:预制构件采用陕西省建筑构件通用图集预制钢筋混凝土过梁92G21；8.钢筋保护层厚度：现浇板构件的主筋保护层厚度为15mm，现浇梁柱等主筋为30mm；9.钢筋接头：梁.板钢筋按通长设计，长度不足时可进行搭接，受拉区面积接头百分率每次不得大于25%，搭接长度：一级钢为26d，二级钢筋为30d；10.其他构造要求：(1)本工程抗震设计烈度按七度设防；(2)构造柱与墙体的连接节点参照97G329（一）（九）；(3)本工程所有预留孔洞均应在浇筑混凝土或砌筑墙体的同时留出，不允许施工后另行打洞；(4)预制过梁或砌筑墙体或其他现浇构件不能满足支承长度时改为现浇，其截面尺寸及配筋不变；(5)现浇板板底弯钩长度：6号钢筋为40，8号钢筋为50，1号钢筋为65，12号钢筋为75，14号钢筋为90；(6)现浇板板底除注明外，长向筋均在短向筋上方，现浇板分布筋按6号钢筋250；(7)梁配筋中次梁吊筋形式有45度以及60度的钢筋弯度。2.3主要工程的计算2.3.1工程量的计算过程如下(1)场地平整：（54.6+0.25）*（14.4+0.25）=803.5525m2基础工程：(2)挖基坑：V挖1=（3.7+0.6）*（3.7+0.6）*（1.8+0.1-0.6）*16=384.592 m3V挖2=（0.35+0.35+0.7+0.6）*（0.35+0.35+0.7+0.6）*（1.8+0.1-0.6）*2=10.4m3V挖3=（1.45+1.45+0.7+0.6）*（2.65+2.65+0.7+0.6）*（1.8+0.1-0.6）*8=288.288m3V=V1+V2+V3=803.5525+10.4+288.288=1102.2405 m3(3)基础垫层:V垫1=（3.7*3.7*0.1）*16= 21.904m3V垫3=（4.2*6.6*0.1）*8=22.176m3V垫2=（1.4*1.4*0.1）*2=0.392m3V=V1+V2+V3=210904+22.176+0.392=44.472m3(4)独立基础:V基1=3.5*3.5*0.3+1/6*（3.3*3.5+（3.5+1.2）*（3.5+1.2）+1.2*1.2）*16=152.347m3V基3=6.4*4*0.3+1/6*（6.4*4+（6.4+3.7）*（4+1.3）+1.3*5.7）*8=176.827m3V基2=（1.2*1.2*0.3+1.0*1.0*0.55）*2=1.964m3V基总=V1+V2+V3=152.347+176.827+1.964=331.138m3(5)回填土：V= V挖总+ V基总=0.7*0.7*0.7*32=1422.4025m3混凝土工程：(6)柱：V柱=0.7*0.7*（3.9+0.6+0.05*2）*32+（0.5+0.1）*（0.5+0.1）*13.2*32=224.192m3(7)梁：V=（6*0.3*0.5*16+0.3*0.5*1.8*8）*5=82.8m3V梁2=0.3*0.5*6*10*5=45m3V梁3=0.3*0.7*（8.2+32.5）*4+0.3*0.7*（8.4+33）=42.882m3V总=82.8+45+42.882=170.682m3(8)板：V板=7.8*6*0.1*5+6*3.9*0.08*5=32.76m3(9)脚手架：（设计高度150mm）一层：S=（54.6-0.25*7）*1+（6-0.25）*9*2*1+0.9*2*22+2.1*2+1.5*2*0.15=30.4725m2(10)二层到五层：S=（54.6-0.25*7）*4+（6-0.25）*9*2*4+0.9*2*22*4*0.15=117.57m2S=30.4725+117.57=148.0425m2(11)女儿墙：V=（14.2*2+54.6*2）*0.25*1.2=41.28m3装饰工程：(12)屋面保温层：S=（54.6+0.25）*（14.4+0.25）=803.5525m2(13)屋面找平层：S=（54.6+0.25）*（14.4+0.25）+1.2*（14.4+0.25）*2+1.2*（54.6+0.25）*2=970.3525m2(14)屋面防水层：S=（54.6+0.25）*（14.4+0.25）+1.2*（14.4+0.25）*2+1.2*（54.6+0.25）*2=970.3525m2楼地面工程：(15)水泥砂浆地面:S=（54.6-0.25*7）*（6-0.25）-（3.9-0.25）*（6-0.25）*2-（7.8-0.25）*（6-0.25）+（54.6-0.25*7）*（6-0.25）*5=2611.9375m2(16)水泥砂浆楼面：S=（3.9-0.25）*（6-0.25）*2+（7.8-0.25）*（6-0.25）*5=426.9375m2(17)顶棚抹灰：S=（6-0.25）*（0.6-0.1）*2+（7.8-0.25）*（6-0.25）*2+2*（7.8-0.25）*（0.6-0.1）*5=500.625m2(18)外墙贴面砖：一层：S=5*（54.6+0.25+14.4+0.25*2*2.3-2.1*2.1*7-1.5*1.5*2-2.1*2.1*2=1430.83m2二到四层：S=（54.6-0.25*（6-0.25*8*2*7.2*3-0.9*0.9*12*3+（54.6-0.25*6）+（6-0.25）*8*2*3.3*3-0.9*0.9*10*3=4251.96+1937.88=6189.84m2五层：S=4251.96+808.14=5060.1 m2S=1430.83+6189.84+5060.1=12680.77 m2(19)内墙抹灰：S=2*（3.9+0.6）5.75*8+（54.6-6*0.25）-0.9*0.9*12-2.1*2.1+（54.6-6*0.25）+（6-0.25）*8*2*（3.9+0.6）-0.9*0.9*10=764.73+883.8=1648.53m2（20）散水：S=（54.6+14.4）*2+4*0.7-9.3-3.9*2*0.8=98.96m2门窗工程：（21）门：S=0.9*0.9*22+1.5*1.5*2+2.1*2.1*3+0.9*0.9*24*4=113.31m2（22）窗：S=1.8*2.1*12+1.8*2.1*4*14=257.04m2（23）混凝土垫层：V=（54.6-0.25）*（14.4-0.25）+S台阶*0.1=77.84125m3模板工程：（24）基础：
