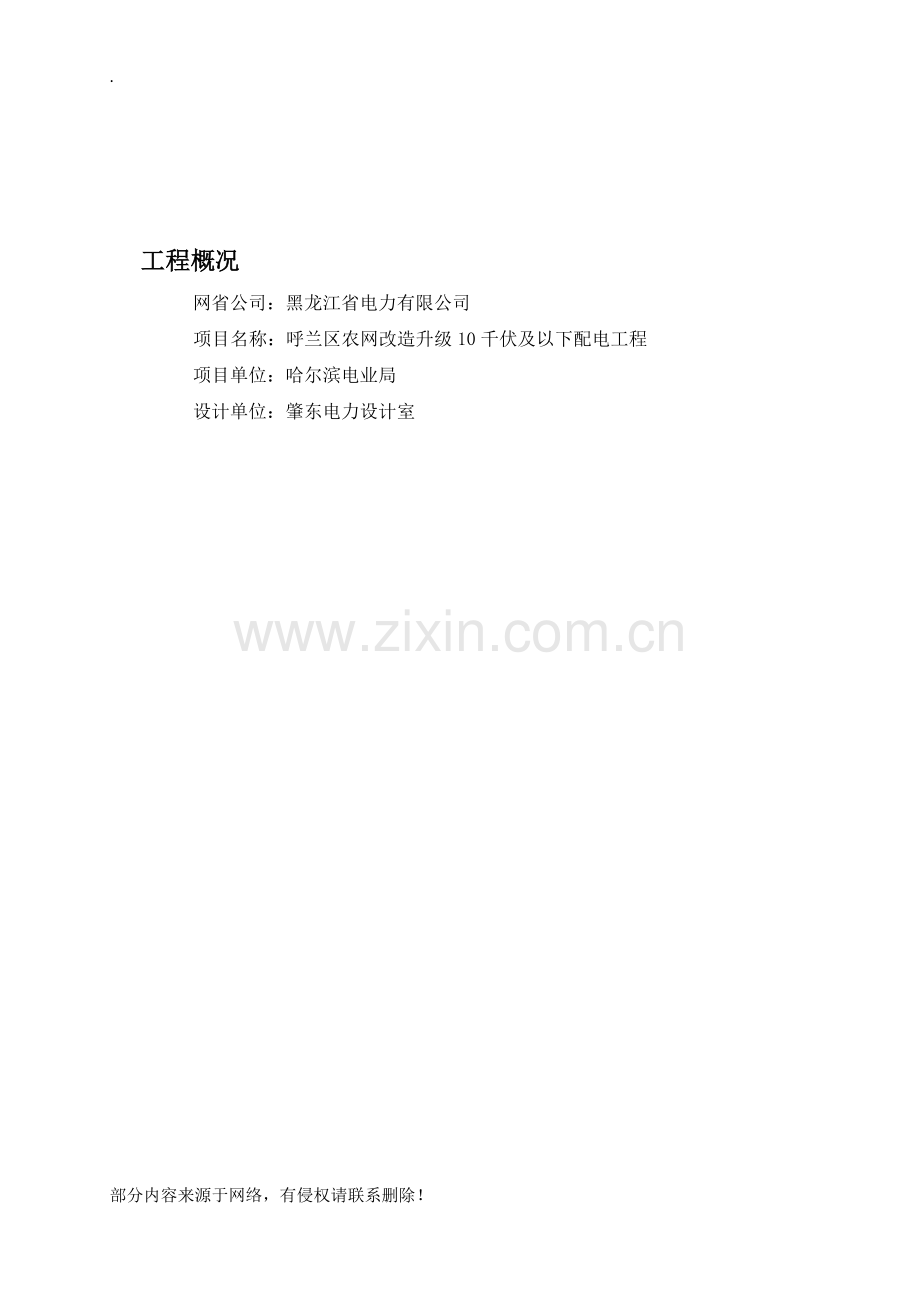

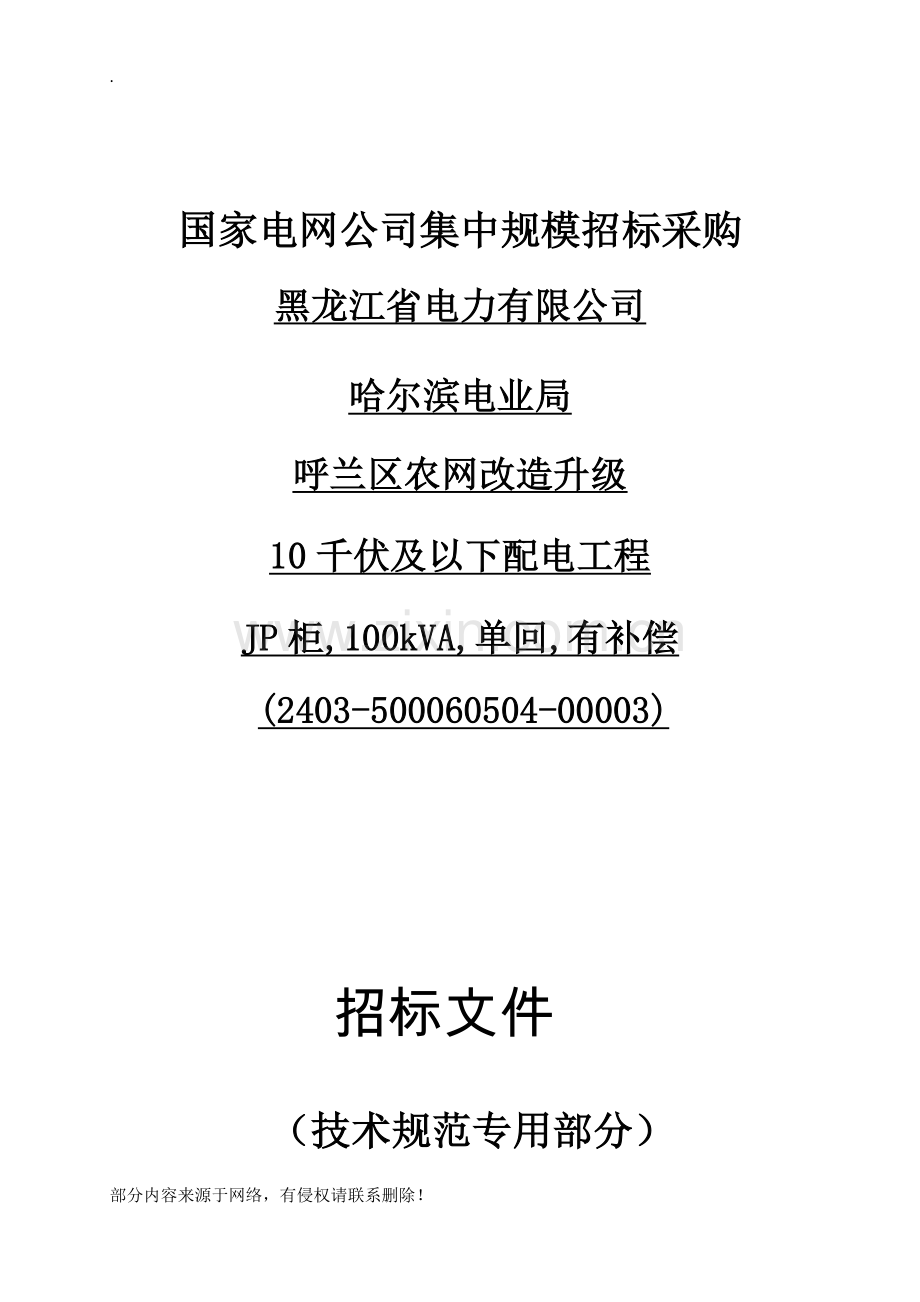

. 国家电网公司集中规模招标采购黑龙江省电力有限公司哈尔滨电业局呼兰区农网改造升级 10千伏及以下配电工程 JP柜,100kVA,单回,有补偿 (2403-500060504-00003) 招标文件（技术规范专用部分）工程概况网省公司：黑龙江省电力有限公司项目名称：呼兰区农网改造升级10千伏及以下配电工程项目单位：哈尔滨电业局设计单位：肇东电力设计室 1 标准技术参数表投标人应认真逐项填写标准技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有差异，请填写表7 投标人技术偏差表。表1 智能低压配电箱标准技术参数表序号参数名称单位标准参数值投标人保证值 1 智能低压配电箱投标人提供（型号）（投标人填写） 2 额定电压 V 380 （投标人填写） 3 额定绝缘电压 V 660 （投标人填写） 4 额定冲击耐受电压 V 8000 （投标人填写） 5 额定短时耐受电流 KA 15 （投标人填写） 6 额定峰值耐受电流 KA 31.5 （投标人填写） 7 防护等级 IP34 （投标人填写） 8 箱体材料不锈钢（投标人填写） 9 箱体厚度 mm ≥1.5 （投标人填写） 10 箱体散热孔内加不锈钢防尘网 mm ≤ 1mm （投标人填写） 11 综合保护器开关额定极限短路分断能力 KA ≥15 KA （400A≥25 KA）（投标人填写） 12 电容器控制器具有背光液晶显示、零投切、三相/分相混合补偿、分级补偿、过电流/过电压/过温/谐波保护、故障自诊断、测量、信号、等功能（投标人填写） 13 电容器填充剂阻燃性固体材料（投标人填写） 14 电容器工作电压及容许偏差 V 380V/220V±30%。（投标人填写） 15 投切开关功率消耗： W ＜1W （投标人填写） 16 控制容量 >45 （投标人填写） 17 电容器放电时间（至50V以下）分钟 3 （投标人填写） 18 电容器质保期年 2 （投标人填写） 19 电容器额定输入电流模拟量 A 5 （投标人填写） Hz 50 （投标人填写） 20 电容器电流模拟量输入阻抗欧姆 ≤0.2 （投标人填写） 21 电容器控制输出量：电平输出， V DC12V （投标人填写） mA 20mA （投标人填写） 22 电容器采样灵敏度 mA ≤100mA （投标人填写） 23 电容器谐波测量次数次 21次（投标人填写） 24 电容器谐波电压测量精度 ≤1.5% （投标人填写） 25 电容器谐波电流测量精度 ≤2.5% （投标人填写） 26 电容器动作误差 % －2.0~2.0 （投标人填写） 27 电容器时钟误差 Hz ＜2s/d （投标人填写） 28 投切开关耐压 V ≥AC 3000V （投标人填写）机械和电气寿命万次 ≥10次（投标人填写）投切开关涌流倍In <2 （投标人填写） 29 电容器内置放电电阻 V <50/3min （投标人填写）极壳绝缘电阻兆欧 ≥1000 （投标人填写）薄膜厚微米 ≥8 （投标人填写） 30 电流互感器 0.2S（电能表用）（投标人填写） 31 断路器飞弧距离 mm 小于70 （投标人填写） 32 断路器操作性能通电万次 100 （投标人填写）不通电万次 600 （投标人填写） 33 避雷器 HY1.5W-0.28/1.3型氧化锌避雷器（投标人填写） 34 综合保护器额定剩余电流动作值 mA 75—800连续可调（投标人填写） 35 综合保护器额定剩余电流动作时间 S 0.15-5反时限（投标人填写）注1：项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。差异表与标准技术参数表中参数不同时，以偏差表给出的参数为准。注2：参数名称栏中带*的参数为重要参数。如不能满足要求，将被视为实质性不符合招标文件要求。 2 项目需求部分 2.1 货物需求及供货范围一览表表2货物需求及供货范围一览表序号项目单位要求（项目单位填写）投标人响应（投标人填写） JP柜物料描述配变容量单位数量 JP柜型号配变容量单位数量 1 JP柜,100kVA,单回,有补偿 100kVA 面 10 面 2 JP柜,160kVA,单回,有补偿 160kVA 面 3 面 3 JP柜,200kVA,单回,有补偿 200kVA 面 12 面 4 JP柜,315kVA,单回,有补偿 315kVA 面 7 面 ★注特别说明：每面JP柜预留三相四线多功能电子式电能表表位，预留集中器（采集器）位置。 2.2 必备的备品备件、专用工具和仪器仪表表3 必备的备品备件、专用工具和仪器仪表供货表序号名称项目单位要求投标人响应规格单位数量规格单位数量 1 2 3 4 2.3 图纸资料提交单位表7 卖方提交的图纸资料及其接收单位提交图纸资料名称接收图纸单位名称、地址、邮编、电话提交份数提交时间图纸类单位名称：哈尔滨市呼兰电业局生产计划部地址：哈尔滨市利民开发区世纪路北1号邮编：150500 电话：0451-57367809 5 1）技术协议签订后2周内，供货商应提供认可图纸。 2）工程师在收到认可图纸后2周内，应将经确认的1份图纸寄送给供货商。 3）供货商收到经确认的图纸2周内提出最终图技术说明书二次回路原理图二次回路安装图出厂试验报告其它资料 2.4 工程概况 2.4.1 项目名称：双城区2015年农网改造升级10千伏及以下配电工程 2.5 使用条件表5　使用条件表序号名称单位招标人要求值投标人保证值 1 系统标称电压 V 380 （投标人填写） 2 设备最高电压 V 450 （投标人填写） 3 系统接地方式中性点有效接地（投标人填写） 4 电源的频率 Hz 50 （投标人填写） 5 污秽等级 Ⅲ （投标人填写） 6 安装点系统短路电流 kA 16 （投标人填写） 7 环境温度日最高温度 ℃ 40 （投标人填写）日最低温度－40 （投标人填写）日最大温差 25 （投标人填写） 8 湿度日相对湿度平均值 % ≤95 （投标人填写）月相对湿度平均值 ≤90 （投标人填写） 9 海拔高度 m ≤1000 （投标人填写） 10 太阳辐射强度 W∕cm2 0.11 （投标人填写） 11 最大覆冰厚度 mm 10 （投标人填写） 12 最大风速 m/s 35 （投标人填写） 13 耐受地震能力（对应水平加速度，安全系数不小于1.67） g 0.2 （投标人填写） 14 安装方式吊装/支架支架（投标人填写） 15 安装场所户外户外（投标人填写）注：表5中“招标人要求值”为正常使用条件，超出此值时为特殊使用条件，项目单位可根据工程实际使用条件进行修改。 2.6 项目单位技术偏差表项目单位原则上不能改动通用部分技术条款及专用部分标准技术参数值，根据工程实际情况，如有差异，应逐项在“项目单位技术差异表” 中列出。表8 项目单位技术偏差表（本表是对通用技术规范的补充和修改，如有冲突，应以本表为准）序号项目标准参数值项目单位要求值投标人保证值 1 2 序号项目变更条款页码、款号原表达变更后表达 1 3 投标人响应部分 3.1 技术差异表投标人应逐项响应本技术规范书中的要求，如有与本技术规范书要求不一致的地方，应逐项在“投标人技术差异表” 中列出。表9 投标人技术差异表序号项目对应条款编号技术规范书要求偏差备注 1 2 3 4 3.2 主要元器件选厂 3.3.1 主要元器件指综合保护器、浪涌保护器、复合开关、无功补偿控制器、电容器、总进线刀开关、塑壳断路器、微断开关。 3.3.2 主要元器件供应商必须取得国家规定的资质和质量认证，属国内外知名品牌。 3.3 主要组成部件材料表表10 主要组部件材料表组部件名称产品型号供应商名称原产地备注 4 附录 4.1 参照执行一次电气原理示意图部分内容来源于网络，有侵权请联系删除！ 4.2 参照执行二次电气原理示意图 4.3 参照执行箱体外形示意图 i. 80-200kVA配变JP柜箱体外形示意图 ii. 参照执行 250-315kVA配变JP柜箱体外形示意图 4.4 参照执行箱体内部元器件布置图 . 4.5、参照执行主要元器件配置表 50-400KVA农网JP柜单回路主要元件配置表（参照执行）序号主要元件名称型号 50KVA 80KVA 100KVA 125KVA 160KVA 1 综合保护器开关负荷可调规格 160A 250A 250A 250A 250A 数量 1 1 1 1 1 3 电容器电容器（配置相应的补偿控制器）总容量 20 KVar（三级投切，二级共补5+10，一级分补5。）容量可结合现场情况确定，以上容量仅供参考 20 KVar（三级投切，二级共补5+10，一级分补5。）容量可结合现场情况确定，以上容量仅供参考。 25 KVar（三级投切，二级共补10+10，一级分补5。）容量可结合现场情况确定，以上容量仅供参考。 30 KVar（三级投切，二级共补10+10，一级分补10。）容量可结合现场情况确定，以上容量仅供参考。 40 KVar（三级投切，二级共补15+15，一级分补10。）容量可结合现场情况确定，以上容量仅供参考。其中组数 3 3 3 3 3 4 避雷器 HY1.5W-0.28/1.3 数量 3 3 3 3 3 5 连接导线 BVR 规格 1.5-4mm2 1.5-4mm2 1.5-4mm2 1.5-4mm2 1.5-4mm2 数量 100m 100m 100m 100m 100m 6 铜排 TX 规格 20*3 20*3 25*3 25*3 25*3 数量 4Kg 4Kg 5Kg 5Kg 8Kg 7 电流互感器 BH 0.5级数量 75/5 1只 150/5 1只 200/5 1只 200/5 1只 250/5 1只 8 计量互感器 BH 0.2级数量 75/5 3只 150/5 3只 200/5 3只 200/5 3只 250/5 3只 9 计量单元三相四线多功能电子式电能表（同时配置集中器）数量预留三相四线多功能电子式电能表表位，预留集中器（采集器）位置预留三相四线多功能电子式电能表表位，预留集中器（采集器）位置序号主要元件名称型号　 200KVA 250KVA 315KVA 400KVA 1 综合保护器开关负荷可调规格 400A 400A 630A 630A 数量 1 1 1 1 3 电容器电容器（配置相应的补偿控制器）总容量 50KVar（三级投切，二级共补20+20，一级分补10。）容量可结合现场情况确定，以上容量仅供参考。 50KVar（三级投切，二级共补20+20，一级分补10。）容量可结合现场情况确定，以上容量仅供参考。 60KVar（三级投切，二级共补20+20，一级分补20。）容量可结合现场情况确定，以上容量仅供参考。 60KVar（三级投切，二级共补20+20，一级分补20。）容量可结合现场情况确定，以上容量仅供参考。其中组数 3 3 3 3 4 避雷器 HY1.5W-0.28/1.3 数量 3 3 3 3 5 连接导线 BVR 规格 1.5-4mm2 1.5-4mm2 1.5-4mm2 1.5-4mm2 数量 50m 50mm 50m 100m 6 铜排 TX 规格 40*4 40*4 40*5 40*5 数量 18Kg 18Kg 20Kg 20Kg 7 电流互感器 BH 0.5级　 300/5 1只 400/5 1只 500/5 3只 600/5 3只 8 计量互感器 BH 0.2级　 300/5 3只 400/5 3只 500/5 3只　 9 计量单元三相四线多功能电子式电能表（同时配置集中器）数量预留三相四线多功能电子式电能表表位，预留集中器（采集器）位置预留三相四线多功能电子式电能表表位，预留集中器（采集器）位置 50-400KVA农网JP柜双回路主要元件配置表（参照执行）序号主要元件名称型号　 50KVA 100KVA 160KVA 1 综合保护器开关负荷可调规格 100A 160A 250A 数量 2 2 2 3 电容器电容器（配置相应的补偿控制器）总容量 20 KVar（三级投切，二级共补5+10，一级分补5。）容量可结合现场情况确定，以上容量仅供参考 25 KVar（三级投切，二级共补10+10，一级分补5。）容量可结合现场情况确定，以上容量仅供参考。 40 KVar（三级投切，二级共补15+15，一级分补10。）容量可结合现场情况确定，以上容量仅供参考。其中组数 3 3 3 4 避雷器 HY1.5W-0.28/1.3 数量 3 3 3 5 连接导线 BVR 规格 1.5-4mm2 1.5-4mm2 1.5-4mm2 数量 100m 100m 100m 6 铜排 TX 规格 20*3 25*3 25*3 数量 4Kg 5Kg 8Kg 7 电流互感器 BH 0.5级数量 75/5 1只 200/5 1只 250/5 1只 8 计量互感器 BH 0.2级数量 75/5 3只 200/5 3只 250/5 3只 9 计量单元三相四线多功能电子式电能表（同时配置集中器）数量序号主要元件名称型号　 200KVA 250KVA 315KVA 400KVA 1 综合保护器开关负荷可调规格 400A 400A 400A 400A 数量 2 2 2 2 3 电容器电容器（配置相应的补偿控制器）总容量 50KVar（三级投切，二级共补20+20，一级分补10。）容量可结合现场情况确定，以上容量仅供参考。 50KVar（三级投切，二级共补20+20，一级分补10。）容量可结合现场情况确定，以上容量仅供参考。 60KVar（三级投切，二级共补20+20，一级分补20。）容量可结合现场情况确定，以上容量仅供参考。 60KVar（三级投切，二级共补20+20，一级分补20。）容量可结合现场情况确定，以上容量仅供参考。其中组数 3 3 3 3 4 避雷器 HY1.5W-0.28/1.3 数量 3 3 3 3 5 连接导线 BVR 规格 1.5-4mm2 1.5-4mm2 1.5-4mm2 1.5-4mm2 数量 50m 50mm 50m 100m 6 铜排 TX 规格 40*4 40*4 40*5 40*5 数量 18Kg 18Kg 20Kg 20Kg 7 电流互感器 BH 0.5级　 300/5 1只 400/5 1只 500/5 3只 600/5 3只 8 计量互感器 BH 0.2级　 300/5 3只 400/5 3只 500/5 3只　 9 计量单元三相四线多功能电子式电能表（同时配置集中器）数量 50-400KVA农网JP柜三回路主要元件配置表（参照执行）序号主要元件名称型号　 100KVA 160KVA 1 综合保护器开关负荷可调规格 160A 250A 数量 3 3 3 电容器电容器（配置相应的补偿控制器）总容量 25 KVar（三级投切，二级共补10+10，一级分补5。）容量可结合现场情况确定，以上容量仅供参考。 40 KVar（三级投切，二级共补15+15，一级分补10。）容量可结合现场情况确定，以上容量仅供参考。其中组数 3 3 4 避雷器 HY1.5W-0.28/1.3 数量 3 3 5 连接导线 BVR 规格 1.5-4mm2 1.5-4mm2 数量 100m 100m 6 铜排 TX 规格 25*3 25*3 数量 5Kg 8Kg 7 电流互感器 BH 0.5级数量 200/5 1只 250/5 1只 8 计量互感器 BH 0.2级数量 200/5 3只 250/5 3只 9 计量单元三相四线多功能电子式电能表（同时配置集中器）数量部分内容来源于网络，有侵权请联系删除！
