成 品 外 觀 檢 驗 標 準 書

標準
承認

校
對

製
表

華容電子(昆山)有限公司

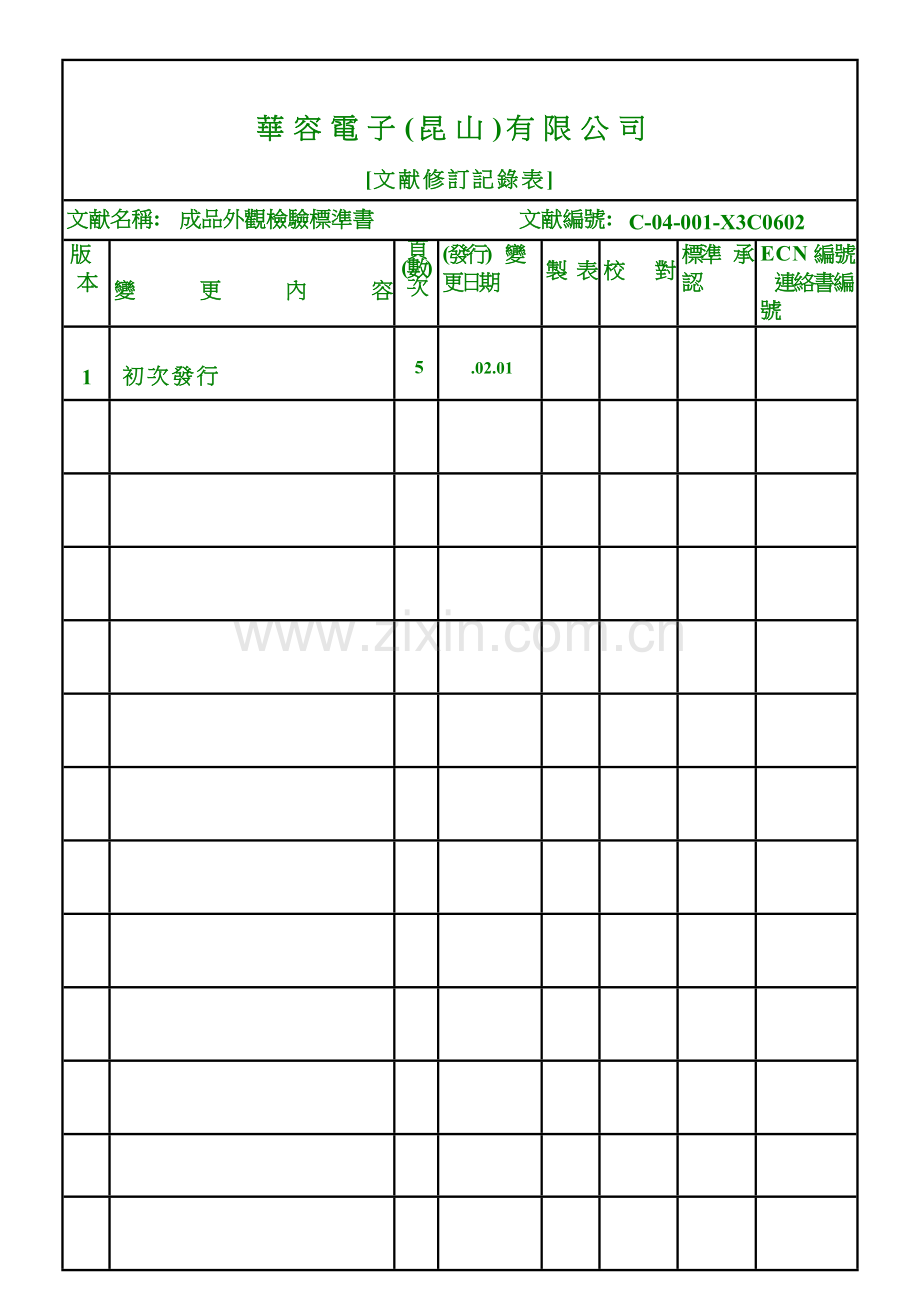

[文献修訂記錄表]
文献名稱:
成品外觀檢驗標準書
文献編號:
C-04-001-X3C0602
版
本
變更內容
頁
(數)
次
(發行)
變更日期
製表
校對
標準
承認
ECN編號
連絡書編號
1
初次發行
5
.02.01

1. 目旳: 為落實產品外觀能符合顧客需求,特訂此成品外觀檢驗標準 .
2. 適用範圍:凡我司及委外廠商所生產之成品,於入庫前之檢驗作業均
適用之.
3. 權責:
3-1.工程部、品管部: 負責標準之制定
3-2.品管部: 負責執行成品之檢驗
4. 名詞定義:
CASE A面(級) : 正面且較易看見之地方
CASE B面(級): 側面較不易看見之地方
CASE C面(級): 底部或須翻轉才可看到之區域
5. 相關文献:無.
6. 內容:
6-1. 抽樣計劃:
a. 依MIL-STD-105E 一般檢驗水準 P 級
b. 重要缺點(MA)AQL=0.4
c. 次要缺點(MI)AQL=1.0
6-2. 檢驗環境及條件
a. 燭光之白色螢光性照明設備,眼睛與受檢面成45度,左右旋轉.
b. 目視距離為200－300mm.
c. 檢驗時間 : A 面為 10 秒/面.
B 面為 5 秒/面,C面為 5 秒/面
d. 每面定義面積為10cm*15cm Max.
e. 人員规定 : 矯正后正常視力1.0min
NOTE:
(1) Socket, label 及輸出線之插頭屬B級. 線材,線旳core及SR處 屬C級.
(2) A面缺點屬MAJOR不良,B及C面屬MINOR不良.
(3) 接合線,縮水,流痕,凹凸點若為模具設計問題,且已超過允收規格,則依工程及QC限度樣品鉴定.
(4) 超音波之外殼,於熔接線及配合凹溝不得有凸點,否則以工程及ME試做OK 之sample 鉴定.
(5) 為避免上下蓋色差問題,于生產時應分批上下蓋配合使用
(6) 上,下蓋須鎖緊, 超音波之GAP 須均勻,最大值与最小處其差不可大于0.5mm.
(7) CASE咬花不同或噴漆後所產生之色差,依工程部所簽之限度樣品作 為鉴定依據.
6-3.電源線 (POWER CORD)
a. 銅線不可裸露
b. 不可有污點、刮傷、浮起、龜裂、節點
c. 表面字體印刷應鮮明可讀,不可斷缺模糊
6-4.螺絲:
a. 電鍍不良,氧化、生鏽屬重要缺點
b. 螺絲頭角度錯誤屬重要缺點
6-5. 標簽(LABEL)及銘板(LOGO)
a. 印刷字體內容應正確且清晰能辨識,LOGO之字體不得有缺損及污點
b. 熱轉印之字體不得偏移至與其他印刷字體重疊.
c. 不得有氣泡,皺折,刮傷,髒污 (依附表).
d. 貼附于CASE時,不得超过CASE框外,且不可浮貼高凸,超過CASE面.
e. 須整張貼牢,不得翹邊或翹角.
f. 得貼反向.
g. LABEL經老化後必須报廢.
6-6. LED&腳墊
a. LED
(1). LED燈罩於LED點亮或暗時,不得有刮傷,黑點,氣泡.
(2). LED 燈罩依設計應裝定位.
(3). 燈罩不得偏移超0.5mm
(4). LED 之中心不得偏离燈罩中心,超過1/3之燈罩長(寬)度.
(5). LED之顏色應正確.
(6). 無燈罩之LED高度以CASE外表面為基准 ±0.5mm.
b. 腳墊
(1). 須貼牢,貼平,用手輕剝不可掉落.
(2). 缺邊不得超過0.5mm.
(3). 背膠須完整.
(4). 剝取腳 墊應避免手指大面積接触背膠.
缺 點
等
級
允 收 標 准
A
B
C
碰傷/凹點
MAJ
最大面積 : 0.3 mm2
允收 1 點
最大面積 : 0.5 mm2
允收 2 點
最大面積 : 0.7 mm2
允收 2 點
異 色 點
凸 點
MAJ
不 予 接 受
最大面積 : 0.3 mm2
允收 2 點
最大面積 : 0.5 mm2
允收 2 點
裂 痕
CRI
不 予 接 受
破裂
灌料局限性
表面刮傷
MAJ
最大長度 : 5 mm
最大面積 : 0.3 mm2
允收 : 1 條
最大長度 : 7 mm
最大面積 : 0.5 mm2
允收 : 1 條
最大長度 : 10 mm
最大面積 : 0.8 mm2
允收 : 2 條
磨 傷
缺點
等
級
允 收 標 準
A
B
C
結合線
MAJ
最大長度 : 3 mm
允收 : 1 條
最大長度 : 6 mm
允收 : 1 條
最大長度 :9 mm
允收 : 2 條
擦 傷
MAJ
不 予 接 受
最大面積 : 0.3 mm2
允收 : 2條
最大面積 : 0.5 mm2
允收 : 2 條
流痕 縮水
MAJ
依限度樣品
脫漆
MAJ
不 予 接 受
最大面積 0.3 mm2
最大面積 : 0.5 mm2
允收 : 2點
允收 : 2點
毛邊
MAJ
不 予 接 受
最大高度: 0.2 mm
允收 : 1條
最大高度 : 0.3 mm
允收 : 2條
亮點/壓傷
MAJ
最大 面積 :0.2 mm2
允收 : 2 點
最大 面積 : 0.3 mm2
允收 : 2 點
最大面積 : 0.7 mm2
允收 : 3 點
斷 差
MAJ
在於另一邊 0.3mm 不予接受
溢 膠
MAJ
N/A
片狀 0.5* 5 mm2
不超过溝槽
允收 2 條
N/A
燈罩下陷
MAJ
最大深度0.4mm
N/A
N/A
亮 痕
MAJ
依 限 度 樣 品
油污; 髒污
MAJ
不 予 接 受
最大直徑 : 0.3 mm
允收 : 2 點
缺 點
等`
級
允 收 標 準
A
B
C
孔 塞
MAJ
不 予 接 受
1 / 4 單孔面積
允收 : 2 孔
1 個單孔面積
允收 : 2 孔
印 字 偏 移
MIN
印 刷 偏 移 0.2 mm 為 允 收 上 限 值
色 差
CRI
依色差限度樣品 ; △ E ≦ 1.0 為 輔

7.附件:無
