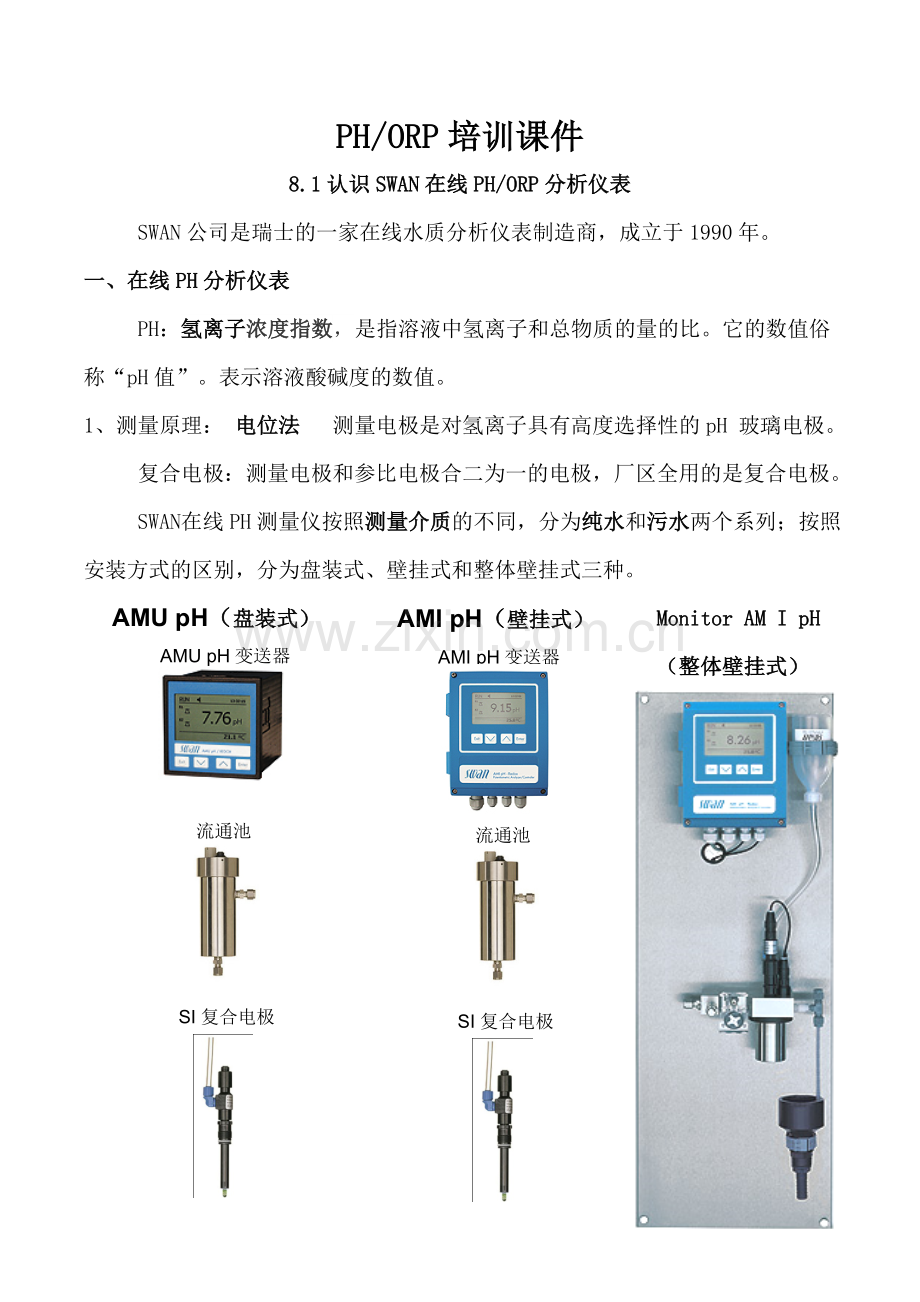

PH/ORP培训课件
8.1认识SWAN在线PH/ORP分析仪表
SWAN公司是瑞士的一家在线水质分析仪表制造商，成立于1990年。
一、 在线PH分析仪表
PH：氢离子浓度指数，是指溶液中氢离子和总物质的量的比。它的数值俗称“pH值”。表示溶液酸碱度的数值。
1、测量原理： 电位法 测量电极是对氢离子具有高度选择性的pH 玻璃电极。
复合电极：测量电极和参比电极合二为一的电极，厂区全用的是复合电极。
AMU pH（盘装式）
AMU pH变送器
流通池
SI复合电极
AMI pH（壁挂式）
AMI pH变送器
流通池
SI复合电极
SWAN 在线PH测量仪按照测量介质的不同，分为纯水和污水两个系列；按照安装方式的区别，分为盘装式、壁挂式和整体壁挂式三种。
Monitor AM I pH
（整体壁挂式）

二、 在线ORP分析仪表
ORP：氧化还原电位，简称ORP。氧化还原电位就是用来反映水溶液中所有物质表现出来的宏观氧化-还原性。氧化还原电位越高，氧化性越强，电位越低，氧化性越弱。电位为正表示溶液显示出一定的氧化性，为负则说明溶液显示出还原性。
三、SWAN 在线分析仪表有如下特点：
（1）采用高品质电子元件和LCD显示屏，变送器显示、输出等性能稳定，使用寿命长。
（2）复合电极、外充式电解液（3.5mol/L KCL）、测量准确稳定，可适用于高纯水的测量。
（3）测量电极寿命长，测量准确可靠，响应速度快，期间只需更换电解液。
（4）温度电极与测量电极安装在同一流通池内部，实时测量样水温度，自动温度补偿（温度生高PH值会降低），同时可以进行样水超温报警，保护仪表部件，保证仪表寿命。
（5） 校准工作简单方便，可以进行过程校准和两点校准；两点较准同时对缓冲液进行温度补偿，消除温度对缓冲液的影响；
（6）仪表故障自诊断，即相应报警提示，方便客户快速处理故障。
（7）备品备件少，性价比高，运行经济。
Ø （8）溢流式进样，消除流量波动对测量值影响；无压排放，消除压力对测量值影响。
四、长期停运
关闭样水；关闭电源；拔下电极电缆并盖上盖子。从流通池中取出电极，把塑料盖中注入3.5 molar KCl或水并盖在电极上。决不要干燥环境中储存复合电极或参比电极。将玻璃电极朝下储存在不结冰的室中。
五、认识AMU PH-Redox变送器
AMU变送器用于面板式安装，可连接pH/ORP电极、Pt1000 温度电极和一个流量计

显 示
8.2 AMU PH-Redox 软件结构

程序列表和解释
1 Messages（信息）

1.1 Pending errors（即时报警）
显示正在出现的报警和状态，如果确认了即时报警，报警继电器打开，报警被保存在报警列表中。
1.2 Message
显示报警历史: 报警代码，日期和时间及状态。
(正在出现的, 被确认的, 已清除的)。
报警列表中最多可储存65个报警，超过时，最早的报警自动删除。 (FIFO first in first out).
2 Diagnostics（诊断）
在诊断菜单中数值不可以被改动。
2.1 Identification
2.1.1 显示仪表型号: AMU pH/Redox (ORP)
2.1.2 显示仪表软件版本e.g. V3.50
2.1.3 显示仪表出厂测试时间(不能改变)
2.1.4 以年、日、时、分、秒显示仪表运行时间(不能改变)
2.2 Sensors（电极）
显示光度计和pH电极的诊断参数。
2.2.1 电极
电流值: 以pH或ORP的形式显示消毒剂的真实电流值。
原电流: 显示电极的真实信号mV。
校准历史: 显示上一次校准的诊断值。
pH: 零点mV和斜率mV/pH。
pH电极正常零点漂移: < +/- 30 mV. 最大<+/- 60 mV
pH电极正常斜率范围: 55-65 mV/pH。
最大限位: 40-65 mV/pH.
ORP: 零点漂移 <+/- 200 mV
2.2.3 其他
箱体温度: 显示变送器温度。
2.3 样水
2.3.1 Sample ID（样水点）
样水点: 用户可以自己定义所测的样水点。
温度.: 只有当安装了温度电极并设置温度才会以°C显示。
样水流量: 只有安装了数字流量计后，流量才会以l/h显示。
2.4 输入/输出状态
2.4.1- 2.4.2 显示所有输入输出状态。
报警继电器: 开或关
继电器 1/2: 开或关
输入: 开或关
信号输出 1, 2, 3 (第三路是选项): 以mA显示真实电流值。
2.5 串口
串口为选项，在Installation中设置通讯。
3 Maintenance（维护）
3.1 校准
可通过此菜单修正测量值或校准电极（零点和斜率）。
3.1.1 过程pH/ORP校准:
可通过此程序进行电极修正。详见Calibration。
3.1.2 pH/ORP标液校准:
用标准液校准电极，5.1.5安装中设置。
3.2 模拟
3.2.1-3.2.6 模拟输入/输出:
用输入键选择所需的继电器和信号输出，用上下箭头键改变值，按enter键确认，继电器或信号输出将模拟该值，离开模拟模式后该值将自动复位。
如果没有操作任何键，20分钟后仪表将自动离开模拟模式，模拟值复位。
报警继电器: 开或关
继电器1: 开或关
继电器2: 开或关
信号输出 1: mA
信号输出 2: mA
信号输出 3: mA (选项)
3.3 设置时间
设置时间和日期。

4 Operation（操作）
4.1 传感器
4.1.1 过滤时间常数:
用以过滤干扰信号，过滤常数设置的越长，系统对测量值信号变化的反应就越慢。变化范围: 5-300 sec。
4.1.2 校准延迟:
校准后信号输出保持时间，可避免信号输出出现高值和非正常的高限报警。在校准和延迟时间内，信号输出保持在上一个测量值，报警、限位也冻结。选择范围: 5 - 6000 sec。
4.2 继电器接点
4.3 Logger（数据采集器）
5 Installation（安装）
5.1 Sensors（传感器）
5.1.1 流量: 定义是否安装了流量电极，可选择：None（无）或Q-flow (带流量电极)。
5.1.2 参数:
选择电极类型: pH或redox (ORP)
电极检测: 尚未实现，设成off。
5.1.3 温度:
温度电极: 设置是否连接了温度电极Pt1000，可选择no或yes。
如选择了no,仪表会要求输入样水的默认温度值。
如选择了yes, 则需设置温度修正以补偿显示误差。
5.1.4 温度补偿: 只用于pH。
可选设置: Nernst/non-linear（非线性）/coefficient（系数）。
对于自来水，废水，泳池水选择：Nernst
对于高纯水: 除Nernst外还可选择非线性或带系数的线性补偿(pH/°C)。
5.1.5 标准液: 可设置校准电极的标准液。
pH: 输入不同温度下缓冲液的值(0° - 50°C)。
ORP: 输入标准液的值。
5.2 Signal outputs（信号输出）
5.2.1 - 5.2.3 信号输出 1, 信号输出2, 信号输出3: 信号输出3为选项。
可设置输出参数，范围，电流环和输出功能。
5.2.1.1 - 5.2.3.1 参数: 设置输出哪一个参数。
可选:测量值/温度/流量
5.2.1.2 - 5.2.3.2 电流环: 可选0-20 mA 或 4-20 mA，要确保所选的电流环和所连接的设备一致。
5.2.1.3 - 5.2.3.3 功能:设置信号是用于输出测量值还是用于控制。如输出测量值则需选择线性，双线性或对数。
5.3 Relay contacts（报警接点）
5.4 Miscellaneous（其他）
5.4.1 语言:
设置所需语言。
可选择：德语，英语，法语，西班牙语，默认为英语。

5.4.2 Set default（缺省设置）:
如进行了缺省设置，所有编程值将恢复出厂设置。
可选设置: 不/校准/部分/完全
校准:只将校准恢复到出厂值，其他不变。
部分: 通讯参数保持，所有其他设置恢复到出厂值。
完全: 所有设置恢复到出厂值。
5.4.3 升级软件:
应有服务人员操作。
5.4.4 密码
除 Diagnostics（诊断）菜单外可为 Messages（信息）, Maintenance（维护）, Operation（操作）, Installation（安装）等菜单设置密码。
密码为四位数，0000 为未设密码。如设置了其他数值则在进入该菜单时用户会被要求输入密码。如密码忘记请联系当地代理商。
5.4.5 样水编号:
用户可以为样水定义编号。
5.5 Interface（串口）

8.3 SWAN在线PH/ORP分析仪表校准
pH /ORP 选用精度较高的pH计测量样水的pH值，把此pH值输入菜单Process（程
序）。

把电极从流通池取出，按照菜单指导进行校准。
标准液1和2在5.1.5中设定。
不要使用过期的标准液。校准前冲洗电极。
进入菜单 3.1.3. 仪表会逐步指导校准步骤。当完成了所要求的操作步骤后按<Enter>继续下一步骤：
• 冲洗电极并檫干后放入标准液1中；
• 标准液1, 电流值 (过程显示)；
• 冲洗电极并檫干后放入标准液2中；
• 标准液2, 电流值 (过程显示)；
• 冲洗电极并檫干后放入流通杯中
可能出现的错误报警：
零点或斜率错误：标准液过期或错误，电极老化或脏，电缆湿。
Offset error： 校准错误，电极老化或脏，电缆湿了。

8.4 SWAN在线PH/ORP分析仪表故障处理
错误信息
menu 1 - Messages
显示即时报警和报警列表以及报警代码、时间和状态。
Error
非严重报警，除故障部分外系统能正常运行。
Fatal error
当仪表用于控制和继电器1, 2或信号输出等的功能被中断时报警出现。此报警出现时测量值不正确，根据报警不同(见 Error List, p. 28)系统可能会停止运行。 在故障被消除前报警一直出现在pending Error的对话框中，即使确认了报警。确认报警只是关闭报警继电器。报警消除后，此报警会保存在Message List (Menu 1.2)中，报警符消失。报警列表中可储存前64个报警，当恢复出厂设置时所有报警被删除。
报警
粗体红色报警符号: 严重报警
报警符
原因
消除方法
E001
高报警
- 检查测量值
- 检查电极
- 在5.3.1.1中检查编程的报警值
E002
低报警
-检查测量值
- 检查电极
- 在5.3.1.1中检查编程的报警值
E007
样水温度高
- 检查样水温度
- 在5.3.1.4中检查设置的报警值
E008
样水温度低
-检查样水温度
- 在5.3.1.4中检查设置的报警值
E009
样水流量高
- 检查样水流量
- 在5.3.1.3检查设置的报警值
E010
样水流量低
- 检查样水流量
- 清洗仪表
- 在5.3.1.3检查设置的报警值
E011
温度短路
检查温度电极及电缆
E012
温度断路
检查温度电极及电缆
E013
箱体温度高
- 检查环境温度
- 在5.3.1.5中检查设置的报警值
E014
箱体温度低
- 检查环境温度
- 在5.3.1.5中检查设置的报警值
E017
控制暂停
检查控制设备或编程，继电器接点，继电器1/2 5.3.2-3
E024
输入激活
见菜单5.3.4.4
(如故障出现则在5.3.4中设置了Yes)
E025
IC MK41T56
联系服务商
E026
IC LM75
联系服务商
E027
IC PCF8574
联系服务商
E028
EEProm Microcon
联系服务商
E029
EEProm Motherboard
联系服务商
E030
EEprom Front-End
联系服务商
E031
Calibration Rec Out
联系服务商
E032
Wrong Front-End
联系服务商
E033
Power-on
正常状态，无错误
E034
Power-down
送电
