新人教版初中物理九年级第二十章《电与磁》检测题(含答案).docx

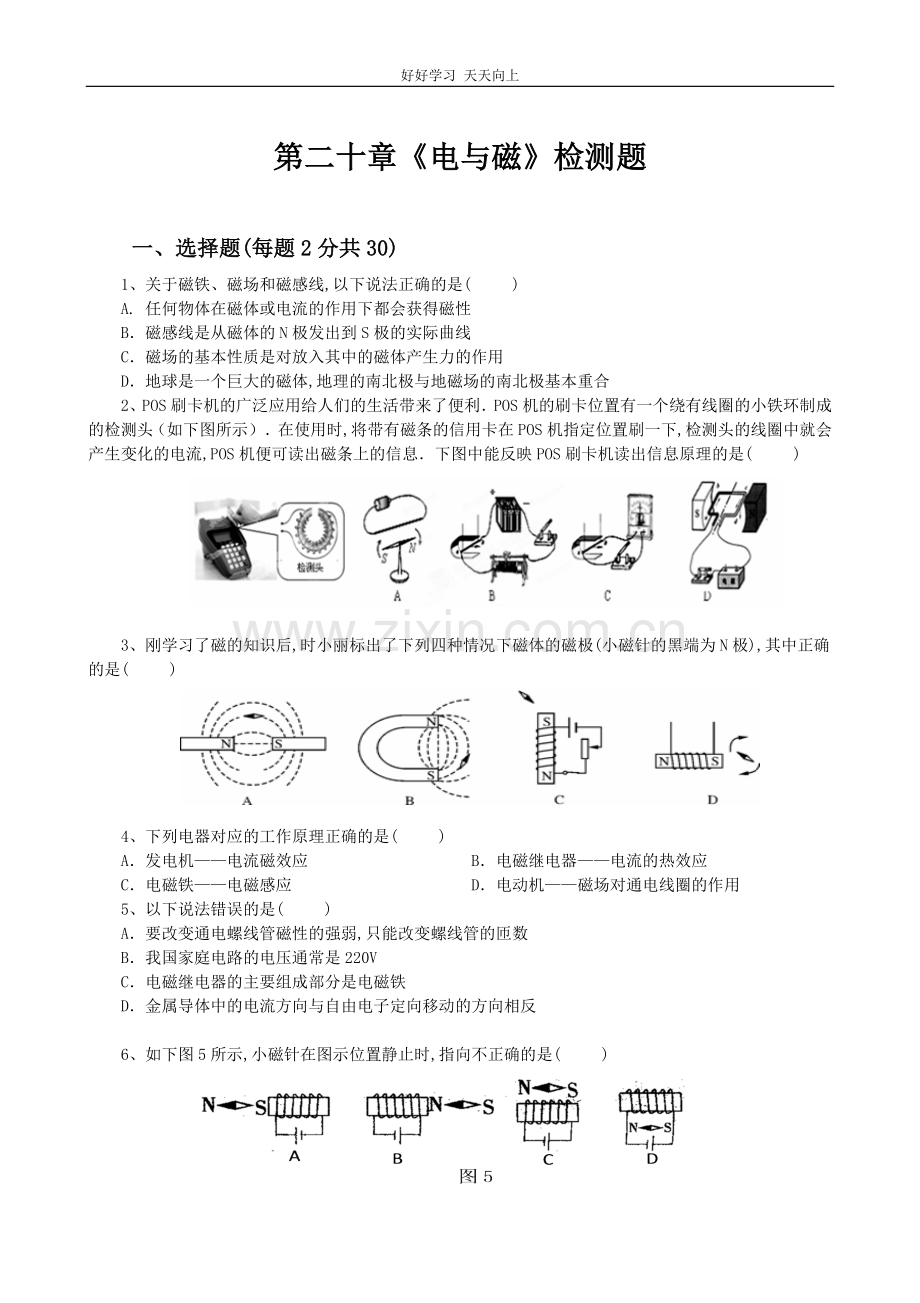

好好学习 天天向上第二十章电与磁检测题一、选择题(每题2分共30)1、关于磁铁、磁场和磁感线,以下说法正确的是( )A. 任何物体在磁体或电流的作用下都会获得磁性B磁感线是从磁体的N极发出到S极的实际曲线C磁场的基本性质是对放入其中的磁体产生力的作用D地球是一个巨大的磁体,地理的南北极与地磁场的南北极基本重合2、POS刷卡机的广泛应用给人们的生活带来了便利POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如下图所示）在使用时,将带有磁条的信用卡在POS机指定位置刷一下,检测头的线圈中就会产生变化的电流,POS机便可读出磁条上的信息下图中能反映POS刷卡机读出信息原理的是( )3、刚学习了磁的知识后,时小丽标出了下列四种情况下磁体的磁极(小磁针的黑端为N极),其中正确的是( ) 4、下列电器对应的工作原理正确的是( )A发电机电流磁效应 B电磁继电器电流的热效应C电磁铁电磁感应D电动机磁场对通电线圈的作用5、以下说法错误的是( )A要改变通电螺线管磁性的强弱,只能改变螺线管的匝数B我国家庭电路的电压通常是220VC电磁继电器的主要组成部分是电磁铁D金属导体中的电流方向与自由电子定向移动的方向相反6、如下图5所示,小磁针在图示位置静止时,指向不正确的是( )7、.如图6所示是有关电与磁实验的装置图,其中用来研究电磁感应的是( )8、如图所示实验,下列对有关实验的解释正确的是( )A甲图中的实验可得出磁体间异名磁极相斥B乙图中的奥斯特实验说明了电流周围存在磁场C丙图中的实验可得出电流越大,电磁铁的磁性越弱D丁图中的测电笔接触零线氖管一定发光9、关于如图所示的四幅图的分析,正确的是( )A根据图（a）装置所示原理可制造电动机 B根据图（b）装置所示原理可制造发电机C图（c）说明电流具有磁效应 D. 图（d）中大拇指所指的方向是电流方向10、下列说法正确的是( )A电磁铁是利用电流的磁效应工作的B发电机是利用通电线圈在磁场中受力转动的原理制成的C电动机是利用电磁感应现象制成的D奥斯特实验说明利用磁场可以产生电流11、如图所示是国外媒体报道的一种可发电的足球,这是用皮革包裹的泡沫足球。每次踢这种球时,它里面的摆锤都会摆动,而摆锤的摇摆又会促使与一个可充电电池相连的发电机开始旋转。其中发电机的工作原理是电磁感应,下图中能够说明这一原理的是( )12、在下列因素中,对通电螺线管磁性强弱没有影响的是( ) A. 电流的强弱 B. 电流的方向 C.线圈的匝数 D. 螺线管中是否有铁芯13、下列选项中每位科学家与某项重大发现或重大发现的应用相对应其中对应关系正确的是( )A奥斯特电磁起重机 B沈括地磁的两极和地理两极并不重合C法拉第发电机 D焦耳电动机14、电磁感应现象的发现,进一步揭示了电与磁之间的联系,由此发明了电动机,使人类大规模用电成为可能,开辟了电气化时代,发现这一现象的科学家是( )A.麦克斯韦 B.安培 C.法拉第 D.奥斯特15、下列图中的“ ”表示闭合电路中垂直于纸面的一段导体的横截面,箭头方向表示导体的运动方向,下列各选项中能产生感应电流的是( ) 二、填空题:（每空2分,共46分）16、磁体各部分的磁性强弱不同,其中条形磁体的 磁性最强,磁体上磁性最强的部分叫做 。使原来没有磁性的物体获得磁性的过程叫做 。17、磁场是有方向的,小磁针在磁场中某点静止时 极所指方向,就是该点的磁场方向。18、用条形磁铁的磁极去靠近磁针时,它们并没有接触,就发生了力的相互作用,是因为磁体的周围空间存在着 。磁铁周围的磁感线都是从磁铁的 极出来,回到磁铁的 极。19、电螺线管周围的磁场跟 磁铁周围的磁场相似,通电螺线管周围的磁场方向与其电流方向之间的关系可以用 定则来判定。20、如右图所示通电螺线管上方放一个小磁针,小磁针静止时的方向如图所示,通电螺线管c端为 极（填“N”或“S”）,电源a端为 极（填“正”或“负）21、内部带铁心的螺线管叫 ,电磁铁的优点很多,它的磁性有无可以由 来控制;电磁铁的磁性强弱可以由 或 来控制;电磁铁的南北极可以由 来控制,使用起来很方便。在电流一定时,螺线管的匝数越多,它的磁性越 ;在螺线管的匝数一定时,电流越大,磁性越 。22、如左下图1所示的三个图中所蕴含的物理知识分别是:甲图说明通电导线周围存在 ;乙图说明通电导线在磁场中会受到 的作用;丙图说明同名磁极互相 。23、通电螺线管附近的小磁针静止时,N极指向如右上图2所示,则螺线管的A端是 极,电源的D端是 极。三、作图题:（每图4分,共24分）24、根据如下左图中通电螺线管的磁感线方向标出小磁针的N极以及线圈中电流的方向。25、磁针在如上右图所示的位置静止,请标出磁体的磁极,并画出磁感线的方向。26、如下左图中两个螺线管通电后互相吸引,而且电流表的连接正确, 请在图中画出螺线管B的绕法并标出电源的正负极。27、根据如上右图中通电螺线管的南北极,标出小磁针的N极和电源的“+”极。28、如下左图所示,请根据图中给出的通电导体在磁场中的运动方向标出电流方向。 N S S N29、如右上图所示,为永磁体A和电磁铁B之间的磁场分布。请根据图中磁感线的方向标出永磁体A右端的磁极和电磁铁B中电源的“+”、“一”极。参考答案一、选择(每题2分共30)题号123456789101112131415答案CCCDACABCACBBCC二、填空题:（每空2分,共46分）16、两端,磁极,磁化。 17、北（N）。 18、磁场,北（N）,南（S）。19、条形,安培。 20、北（N）,负。21、电磁铁,通、断电,电流的强弱,线圈匝数的多少,电流方向,越强,越强。22、磁场,磁力,排斥。 23、南（S）,正（“+”）。三、作图题:（每图4分,共24分）24、如图所示: 25、如图所示:NNN26、如图所示: 27、如图所示:28、如图所示: 29、如图所示:.S- N S S N
