键和花键设计带图文.pptx

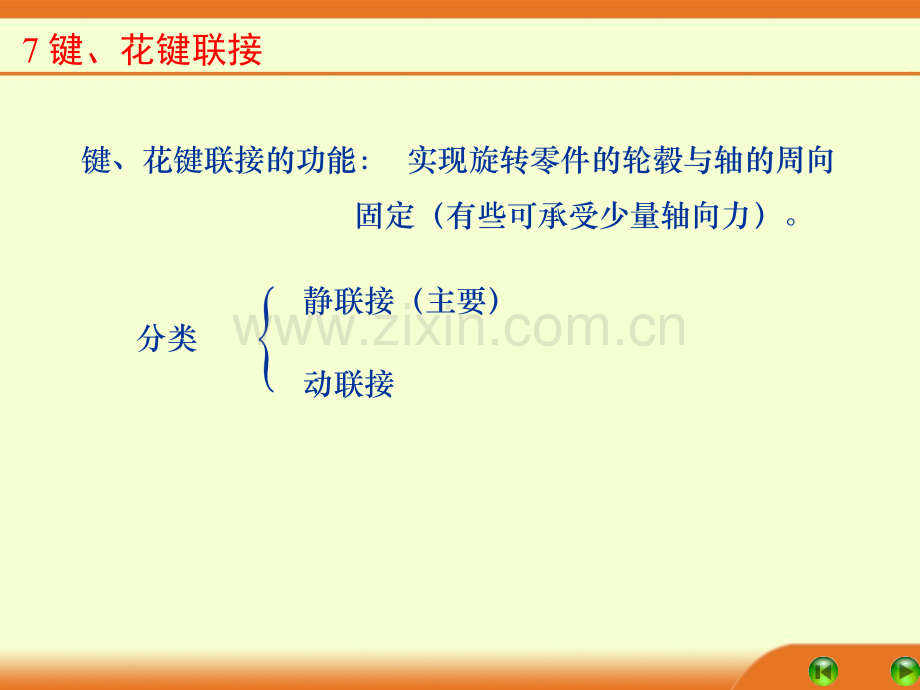

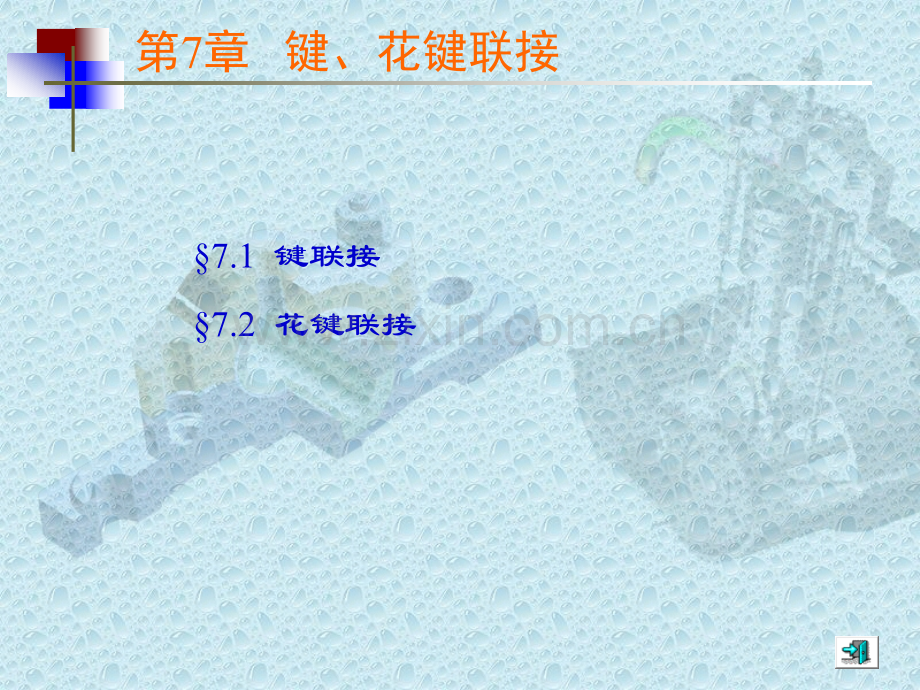

7.1 键联接7.2 花键联接第7章 键、花键联接7 键、花键联接 键、花键联接的功能：实现旋转零件的轮毂与轴的周向 固定（有些可承受少量轴向力）。静联接（主要）动联接分类按工作前预紧否松键联接（无预紧力）：平键、半圆键紧键联接（有预紧力）：楔键、切向键7.1 键联接7.1.1 键联接的分类和构造A型普通楔键半圆键联接切向键1.平键和半圆键联接（1）平键 工作原理：靠侧面受挤压来传递载荷；工作面：两侧面；非工作面：上、下表面；分类：普通平键、导键、滑键。7.1 键联接 普通平键A型：两端皆为圆头，由指形铣刀加工键槽（应力集中大）B型：两端皆为方头，由盘形铣刀加工键槽（应力集中小）C型：一端方头，一端圆头，由指形铣刀加工键槽（应力 集中大），用于轴端。采用两键时，布置。7.1 键联接A型B型C型 导键和滑键导键：工作原理：导键引导传动零件；类型：A、B型(由螺钉固定于轴上)；应用：轴向位移较小处。7.1 键联接导向平键联接滑键：工作原理：导槽引导传动零件和键；类型：如图6.3(由各种方式固定于轮毂上)；应用：轴向位移较大处。7.1 键联接平键的尺寸7.1 键联接(2)半圆键工作原理：靠侧面受挤压，传递载荷；工作面：两侧面；非工作面：上下表面（起自位作用）；结构加工：键槽由盘形铣刀铣出，键为半圆形；应用：锥形轴端与轮毂的联接 两键布置成一条直线7.1 键联接7.1 键联接松键联接的特点：优点：制作简易，装拆方便，定心性好，用于高精度处缺点：不能实现轴上零件轴向固定。2.斜键联接(1)楔键工作原理：靠上下面压紧产生 承受载荷（联接处 的偏压也承受载荷）7.1 键联接工作面：上下表面；非工作面：两侧面；结构（加工）：上面由1：100斜面，下面平行轴线；应用：两键时 布置（合力小，偏心小）。普通楔键勾头楔键楔键联接7.1 键联接(2)切向键工作原理：挤压力沿轴切向方向 产生的力矩承受载荷（也可承受不大的单向轴向力）；结构：两键配合面各有1：100斜度，成对组装，组合后上下表面为工作面；应用：只承受单向转矩；正反转矩都承受，相隔 布置两对切向键。切向键联接7.1 键联接7.1.2 平键和半圆键联接的计算1.键联接的选择2.平键和半圆键联接的计算受力分析斜键联接的特点：优点：简单、方便；缺点：定心精度低，在冲击、振动、变载下易松动。键被剪断失效形式：侧面压溃(磨损)静联接(动联接)主要失效形式键截面剪切。7.1 键联接7.1 键联接 平键抗挤压计算：耐磨损计算：(7.1)7.1 键联接 半圆键抗剪切强度条件键联接的许用挤压应力 、压强 ：键强度计算不足的措施：P126,例7.17.2 花键联接功能：同向定位分类：动联接；静联接7.2.1 花键联接的分类和构造1.分类（按齿廓形状）：矩形、渐开线形、三角形2.工作面：侧面花键联接7.2 花键联接3.构造 矩形花键联接特点：侧面平行而易加工，应用广泛。定心方式：小径定心 渐开线花键联接特点：渐开线形，自动定心精度高，受力均匀，应用广泛，承载能力高。定心方式：齿形、外径定心，导致成本高 三角形花键联接特点：内花键为外花键为 渐开线用于薄壁零件的配合，承载能力低定心方式：侧面定心7.2 花键联接花键联接的特点：优点：花键联接的选择和计算1.选择由工作条件选类型尺寸2.计算失效：压溃、磨损计算：作抗挤压和耐磨性计算静联接：动联接：(7.3)7.2 花键联接式中：指状铣刀铣键槽圆盘铣刀铣键槽
