UP120备用电源自投保护装置
用户说明书

广东阿尔派智能电网有限公司

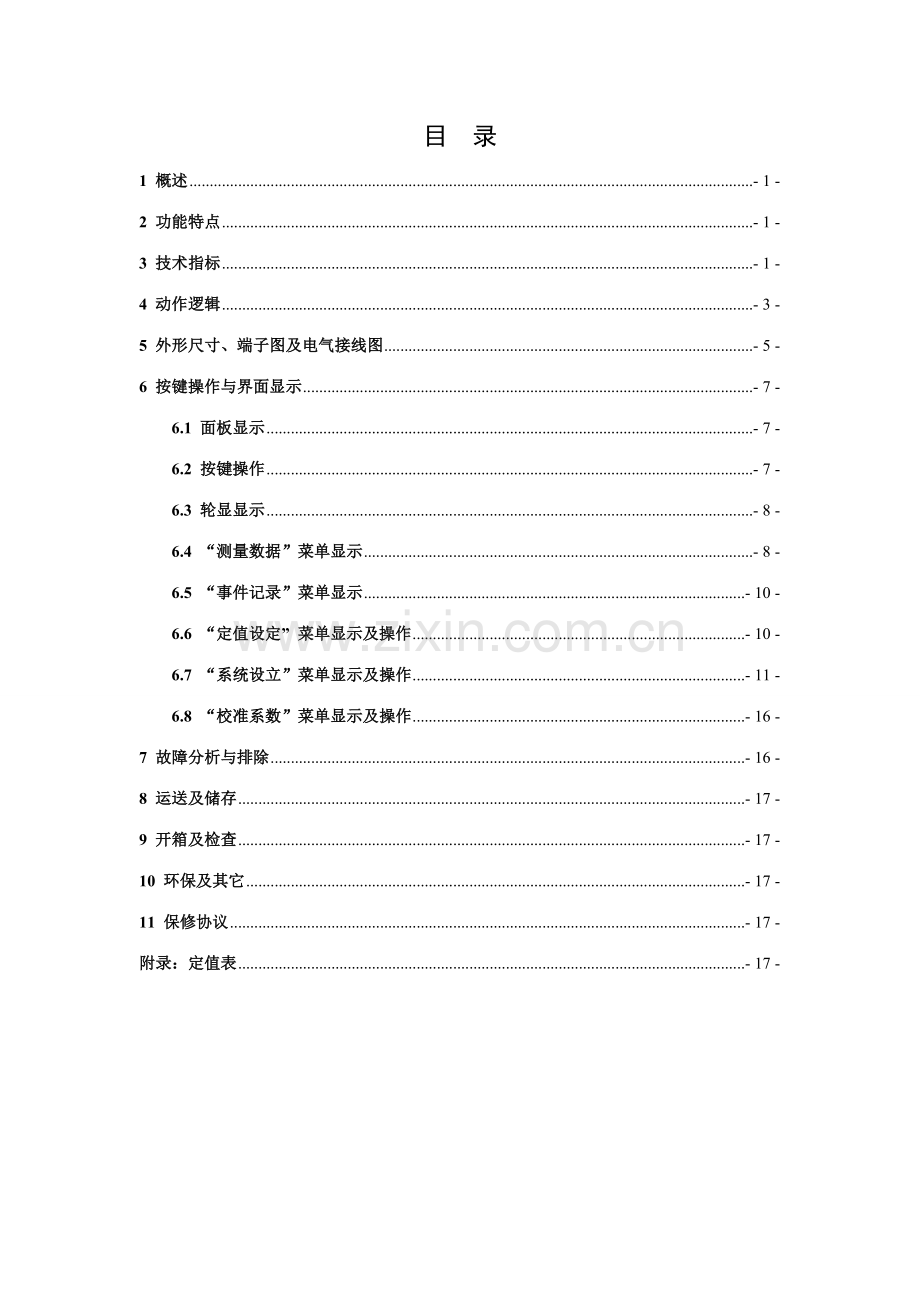

目 录
1 概述 - 1 -
2 功能特点 - 1 -
3 技术指标 - 1 -
4 动作逻辑 - 3 -
5 外形尺寸、端子图及电气接线图 - 5 -
6 按键操作与界面显示 - 7 -
6.1 面板显示 - 7 -
6.2 按键操作 - 7 -
6.3 轮显显示 - 8 -
6.4 “测量数据”菜单显示 - 8 -
6.5 “事件记录”菜单显示 - 10 -
6.6 “定值设定” 菜单显示及操作 - 10 -
6.7 “系统设立”菜单显示及操作 - 11 -
6.8 “校准系数”菜单显示及操作 - 16 -
7 故障分析与排除 - 16 -
8 运送及储存 - 17 -
9 开箱及检查 - 17 -
10 环保及其它 - 17 -
11 保修协议 - 17 -
附录：定值表 - 17 -

UP120备用电源自投保护装置
1 概述
UP120备用电源自投保护装置是我司推出的为了适应发电厂、变电站、配电站等双电源供电系统中的新一代微机型备用电源自动投入设备。

2 功能特点
² 采用高性能DSP数字信号解决器，具有极强的数据解决，逻辑运算和信息存储能力；
² 采用金属外壳，具有很强的抗静电、抗电磁干扰、抗机械振动能力，可靠性强；
² 人机界面和谐：液晶中文显示，实时更新，操作简朴方便，菜单简洁明了；
² 重要器件均采用国内外知名公司的成熟产品，保证装置平均无端障时间大于100，000小时。

3 技术指标
l 额定数据：
交流电流：5A
交流频率：50Hz
交流电压：100V（线电压）
电源电压220V、110V（交、直流通用）
l 功率消耗：
交流电流回路In=5A 每相不大于0.5VA
装置整机回路正常工作不大于10W
l 过载能力
交流电流回路2 倍额定电流连续工作
10 倍额定电流允许10s
40 倍额定电流允许1s
交流电压回路1.2 倍额定电压连续工作
直流电源回路70%—120%额定电压连续工作
l 测量误差
测量电流电压不大于±1%
保护电流电压不大于±3%
l 开入回路
直流24V，2mA（装置内部提供电源）
直流110V或220V，2mA（装置外部供电，需定货时注明）
l 开出回路
直流24V（线圈电压），触点可以连续通过DC220V，5A电流
l 温度影响
正常工作温度： -20℃ ～ 55℃
极限工作温度： -25℃ ～ 75℃
装置在-20℃～55℃温度下动作值因温度变化而引起的变差不大于±1%。
l 安全与电磁兼容
Ø 脉冲干扰实验
能承受频率为1MHZ 及100KHZ 电压幅值共模2500V，差模1000V 的衰减震荡波脉冲干扰实验.
Ø 静电放电抗扰度测试
能承受IEC61000-4-2 标准Ⅳ级、实验电压8KV 的静电接触放电实验。
Ø 射频电磁场辐射抗扰度测试
能承受IEC61000-4-3 标准Ⅲ级、干扰场强10V/M 的幅射电磁场干扰实验。
Ø 电快速瞬变脉冲群抗扰度测试
能承受IEC61000-4-4 标准Ⅳ级的快速瞬变干扰实验。
Ø 浪涌(冲击) 抗扰度实验
能承受IEC61000-4-5 标准Ⅳ级、开路实验电压4KV 的浪涌干扰实验。
Ø 供电系统及所连设备谐波、谐间波的干扰实验
能满足IEC61000-4-7 标准B 级、电流和电压的最大允许误差不大于测量值的5％。
Ø 电源电压压暂降、短时中断和电压变化的抗扰度实验
能承受IEC61000-4-11 标准70％UT 等级的电压暂降、短时中断干扰实验。
Ø 振荡波抗扰度实验
能承受IEC61000-4-12 标准Ⅳ级阻尼振荡波干扰实验，以及电压幅值共模4KV、差模2KV 的Ⅳ级振铃波干扰实验。
Ø 工频磁场抗干扰度
能承受IEC61000-4-8 标准Ⅳ级连续工频磁场干扰实验。
Ø 阻尼振荡磁场抗干扰度
能承受IEC61000-4-10 标准Ⅳ级阻尼振荡磁场干扰实验。
l 绝缘耐压：
交流输入对地：大于100 兆欧
直流输入对地：大于100 兆欧
信号及输出触点对地：大于100 兆欧
开入回路对地：大于100 兆欧
能承受2KV/1min 的工频耐压，5KV 的冲击电压。

4 动作逻辑

图1-1 系统接线示意图
如图1-1系统接线示意图，装置提供三种逻辑:
进线1为主电源，进线2为备用电源；
进线2为主电源，进线1为备用电源；
进线互投。
其中前两种可选择自复逻辑（逆向自动恢复），进线互投方式为两个工作电源互为备用模式。

4.1进线1自投自复
备自投充电条件：(当满足以下条件，15S后装置完毕充电过程)
1、 软压板投入；
2、 闭锁备自投开入处在分位，1#进线开入处在合位，2#进线开入处在分位；
3、 两进线有电压且大于有压定值；
4、 进线电流小于过流值。
备自投放电条件：
1、 软压板退出；
2、 闭锁备自投开入处在合位；
3、 1#进线开入处在分位；
4、 2#进线开入处在合位；
5、 任一进线电流大于过流定值；
6、 进线2失压（小于无压值）；
以上条件一旦满足，装置立刻放电。
当装置充好电后，若1#进线失压（电压值低于无压值），且无流（电流小于无流值），装置启动自投逻辑：一方面跳开1DL（跳1#进线），然后合上2DL（合2#进线），完毕自投过程，装置报告自投成功。当自投逻辑启动25S之内，未完毕自投过程，装置报告自投失败。
当自复投退定值为投入时，装置完毕自投过程后，自动进入自复逻辑准备状态。同样对照上图，当满足下列条件时，15S后装置完毕自复充电。
1、 自复投退软压板投入；
2、 闭锁备自投开入处在分位，1#进线开入处在分位，2#进线开入处在合位；
3、 进线电压恢复正常；
自复充电完毕后，装置延时跳开2DL（跳2#进线），合上1DL（合1#进线），系统恢复为正常运营状态，装置报告自复成功；否则自复逻辑启动25S之后，装置报告自复失败。

4.2进线2自投自复
备自投充电条件：(当满足以下条件,15S后装置完毕充电过程)
1、 软压板投入；
2、 闭锁备自投开入处在分位，1#进线开入处在分位，2#进线开入处在合位；
3、 两进线有电压且大于有压定值；
4、 进线电流小于过流值。
备自投放电条件：
1、 软压板退出；
2、 闭锁备自投开入处在合位；
3、 1#进线开入处在合位；
4、 2#进线开入处在分位；
5、 任一进线电流大于过流定值；
6、 进线1失压（小于无压值）；
以上条件一旦满足，装置立刻放电。
当装置充好电后，若2#进线失压（电压值低于无压值），且无流（电流小于无流值），装置启动自投逻辑：一方面跳开2DL（跳2#进线），然后合上1DL（合1#进线），完毕自投过程，装置报告自投成功。当自投逻辑启动25S之内，未完毕自投过程，装置报告自投失败。
当自复投退定值为投入时，装置完毕自投过程后，自动进入自复逻辑准备状态。同样对照上图，当满足下列条件时，15S后装置完毕自复充电。
1、 自复投退软压板投入；
2、 闭锁备自投开入处在分位，2#进线开入处在分位，1#进线开入处在合位；
3、 进线电压恢复正常；
自复充电完毕后，装置延时跳开1DL（跳1#进线），合上2DL（合2#进线），系统恢复为正常运营状态，装置报告自复成功；否则自复逻辑启动25S之后，装置报告自复失败。

4.3进线互投方式
当满足如下条件时，15S后装置完毕自投充电。
1、 软压板投入；
2、 闭锁备自投开入处在分位；
3、 两进线有电压且大于有压定值；
4、 进线电流小于过流值；
5、 1DL、2DL处在不同位置。
互投放电条件：
1、 软压板退出；
2、 闭锁备自投开入处在合位；
3、 任一进线电流大于过流值；
4、 1#进线开入和2#进线开入处在相同位置；
5、 被投的进线电压小于无压定值；
以上条件一旦满足，装置立刻放电。
装置充好电后，假如1#进线合位，当进线1#失压（电压低于无压设定值且无流），进线2#有压，装置延时跳开1DL，合上2DL，完毕自投过程；假如2#于合位，当进线2#失压（电压低于无压设定值且无流），进线1#有压，装置延时跳开2DL，合上1DL，完毕自投过程。
注：当由于外部因素发生装置自投、自复失败、必须由运营人员检查并恢复外接设备工作状态后，装置才干恢复正常工作。
5 外形尺寸、端子图及电气接线图
5．1装置外形尺寸

图5.1正视图

图5.2 左视图

图5.3 俯视图

图5.4 安装开孔图

安装注意事项：
J 面板后要有145 毫米的深度用于容纳UP120备用电源自投保护装置。实际安装中，一般需要有一定的空间（至少为169 ×110 ×145 毫米），以便于安装和接线。
J 安装时，应先将UP120备用电源自投保护装置于面板前方推放入安装孔内，然后从后方将安装卡安上并用螺丝使之挤紧面板，此时装置将牢固地固定在面板上。

J 端子定义与接线

5．2 后排端子图

5．3 电气接线图
接线注意事项：
J 接入装置的导线截面面积应满足：电流为2.5平方毫米。
J 若有通讯功能，通讯线必须采用屏蔽双绞线，通讯线的RS485+，RS485-不能接反，波特率为9600bps 时，电缆长度<1000 米。
J 当通讯连接采用串形连接方式时，应在位于通讯电缆终点处装置的RS485+与RS485-端子之间接入100 ～120 欧姆的线路匹配电阻。

6 按键操作与界面显示
6.1 面板显示
UP120备用电源自投保护装置的界面设计简洁大方，符合人机工程设计的规定，如图：

面板重要部分涉及：
1） 液晶显示屏
UP120采用128×64蓝色背光LCD显示，对比度已经在出厂之前调好，用户不需要自行调节，为了延长液晶屏的使用寿命和减少装置的功耗，UP120液晶出厂时设定了屏幕保护方案，即：在用户最后一次按键操作五分钟后，液晶屏自动关闭显示，即处在屏幕保护状态，按任意键液晶显示打开，恢复到蓝白显示状态。
2） 操作按键。
3） 装置运营指示区（运营：装置运营灯，正常工作一秒钟闪一次；通讯：有通讯发生就会闪烁；报警：有备自投启动或失败或失败后灯亮，按复位后灯熄灭）。
4） 右边是闭锁备自投/进线合位/S1-S3开入指示灯，有相应的开入量接入时LED亮。
6.2 按键操作
UP120面板有五个薄膜按键可用于参数选择和编程功能(如上图所示)。
a) “←”键（左键/复归）
l 在轮显模式下，此键无效。
l 在系统设立子菜单中，此键用来在设立项中向左移动光标，直到最左边，假如继续按此键，返回上一级菜单，直至返回轮显模式。
l 在其它菜单模式下，此键用来返回上一级菜单，直到最上级，即轮显模式。
b) “→”键 （右键）
l 在轮显模式下，此键无效。
l 在菜单模式中的系统设立子菜单中用来向右移动光标，直到最右边。
l 在其它菜单模式下，此键无效。
c) “↑”键（上键）
l 在轮显模式下，此键无效。
l 在系统设立子菜单中，此键用来在设立项中改变配置项的大小和方式。例如配置数据时，向大的方向改变数据。
l 在其它菜单模式下，此键用来向上翻一屏数据，直到第一屏数据。
d) “↓”键（下键）
l 在轮显模式下，此键无效。
l 在系统设立子菜单中，此键用来在设立项中改变配置项的大小和方式。例如配置数据时，向小的方向改变数据。
l 在其它菜单模式下，此键用来向下翻一屏数据，直到最后一屏数据。
e) “回车”键（确认键）
l 在轮显模式下，按此键进入菜单模式。
l 在菜单模式下，此键用来进入下一级菜单。
l 在系统设立子菜单中的配置项中，此键用来确认当前配置项并进入下一配置项。
l 在系统控制菜单下，按此键直接执行相应操作。
6.3 轮显显示
UP120备用电源自投保护装置用户界面和谐，面板配有大型128x64点阵液晶显示器，可显示4行8列汉字，全汉化菜单，可以多种不同格式显示大量的信息。UP120具有两种基本显示模式，即：轮显模式和菜单模式。
上电后,仪表就处在轮显模式，显示进线1及进线2的线电压、I1/I2电流值。
未充电时显示“未充电”，充电完毕后显示“备自投充电完毕”及标记。
Uab1= 0.0V
Ubc1= 0.0V
Uab2= 0.0V
未充电

按“确认”键进入菜单模式，主菜单显示如下，分两屏显示，通过“↑”键、“↓”键进行查看。
J提醒：假如显示屏只有右下角有“↓”显示，说明是当前菜单的第一屏，可以按“↓”键往下翻屏；假如右上角有“↑ ”显示，右下角有“↓”显示，说明是当前菜单显示的中间屏，可以按“↑”键往上翻屏或者按“↓”键往下翻屏；假如只有右上角有“↑ ”显示，说明本屏是当前菜单的最后一屏显示，可以按上键向上翻屏。
以下相同，不再反复。

▶ 测量数据
事件记录
定值设定
系统设立
▶ 校准系数

6.4 “测量数据”菜单显示
主菜单中“▶”指向“测量数据”菜单，按“确认”键后进入测量数据菜单下的子菜单，分两屏显示，通过“↑”键、“↓”键翻屏查看。
▶ 测量数据
事件记录
保护定值
系统设立
▶ 常用数据
开入量状态
开出量状态
系统时间

▶ 系统状态

“测量数据”子菜单显示：
“常用数据”子菜单显示装置的测量数据，依次为进线1和进线2相电压，进线1和进线2电流，以及频率，如下显示界面。
▶ 常用数据
开入量状态
开出量状态
系统时间
Uab1= 0.0V
Ubc1= 0.0V
Uab2= 0.0V
Ubc2= 0.0V

I1= 0.00A
I2= 0.00A
F= 0.0Hz

“开入量状态”显示闭锁备自投/进线1/进线2/开入量当前的状态，“NO”表达当前开入量状态没接通，“YES”表达接通。
常用数据
▶ 开入量状态
开出量状态
系统时间
闭锁备自投 NO
#１进线合位 NO
#２进线合位 NO
开入量１　 NO

开入量２　 NO
开入量3 　 NO

“开出量状态”显示继电器目前状态，“0”表达当前断开，“1”表达闭合。
常用数据
开入量状态
▶ 开出量状态
系统时间
合#1进线 0
合#2进线 0
跳#1进线 0
跳#2进线 0

动作信号 0
告警信号 0

“系统时间”显示当前的时间。
常用数据
开入量状态
开出量状态
▶ 系统时间
2023-01-01
08：08：08

“系统状态”显示系统错误代码。
▶ 系统状态

错误代码 0

6.5 “事件记录”菜单显示
“事件记录”菜单下涉及SOE记录和自投记录(最多分别记录20条)，SOE记录开关量的分合位及发生的日期时间，自投记录记录备自投事件及发生的日期时间。
没有记录时显示“无记 录”。
测量数据
▶ 事件记录
保护定值
系统设立
▶ SOE记录
自投记录

6.6 “定值设定” 菜单显示及操作
“定值设定”菜单设定需要投入备自投的软压板及其相关参数，按确认键进入密码菜单，如下图，相应设立位闪动，通过按“上键”或“下键”输入相应的数值，按“左键”或者“右键”移动设立位。
测量数据
事件记录
▶ 定值设定
系统设立
▶ 密码： 1818

注：默认密码为1818，定值设定和系统设立都为此密码。
输入对的密码后，按“确认”键进入保护定值设立子菜单，如下图所示。
▶ 自投： 进线1
自投投退： 退出
自复投退： 退出
分闸： 03.00s

按“上键”或者“下键”将“▶”移动到要设立的选项，按“确认”键要设立的项就会闪动，按“上键”或者“下键”进行选择，设立完毕后，按“确认”键保存，进入下一项设立。假如都设立完毕后，按“左键”退出，进入退出界面。
自投：为自投方式的选择，有进线1、进线2、进线互投三种方式，可根据工程需要设定相应的自投方式。默认进线1方式。
自投投退：自投是否投入使用，默认为退出。
自复投退：为进线1和进线2方式时可选择是否投入自动恢复的模式。自投方式为进线互投的方式时，此项选择不起作用，默认为退出。
分闸：为自投逻辑开始后通过多久分闸动作的时间，默认为3S，即自投逻辑起动后，通过3S钟时间发出分闸的动作信号。
▶ 合闸： 03.00s
有压值： 005.0V
无压值： 001.0V
过流值： 01.00A

▶ 无流值： 01.00A

合闸：为分闸动作完毕后通过多久进行合闸动作的时间，默认为3S，即分闸动作完毕后，通过3S钟时间发出合闸的动作信号。
有压值：拟定进线电压是否有电压的值，大于此值则认为进线有电压。
无压值：拟定进线电压是否有电压的值，小于此值则认为进线失压。
过流值：拟定进线电流是否过流的值。
无流值：拟定进线电流是否有电流的值。
6.7 “系统设立”菜单显示及操作
“系统设立”菜单涉及参数查询、参数设立、系统控制、关于四项子菜单。
测量数据
事件记录
保护定值
▶ 系统设立
▶ 参数查询
参数设立
系统控制
关 于

“参数查询”菜单不需输入密码就可以查看系统的一些参数设立情况。
“参数设立”菜单设立相关的一些基本参数，需输入密码，如下图，默认密码为1818，输入完毕后，按“确认键”进入“参数设立”子菜单。
注意：进入设立项后，按确认键和上、下键可以进行修改，设立方法与保护设立方式相同。所有项设立在退出本菜单时会询问是否保存，假如参数设立对的，按保存后参数即被修改并保存，否则参数保持本来的不变。
参数查询
▶ 参数设立
系统控制
关 于
▶ 密码： 8888

通讯设立：
通讯设立用于设立RS485的通讯参数。
波特率：300/600/1200/2400/4800/9600/19200bps （默认为9600）
规约：MODBUS
ID设立：001（默认通讯地址设立为1，范围从1-254）
校验位：无 （默认为无校验，可选为奇校验，偶校验，旧校验和无校验）
在设立RS485的通讯参数中，此装置的普通型号只具有MODBUS规约，假如需要其它规约请与本公司联系。ID设立中，注意其ID范围是1-254，255这一ID号本装置作为他用，ID号设为255会有不可预料的错误。
▶ 通讯设立
变比设立
控制设立
轮显设立
▶ 波特率：9600
规 约：MODBUS
ID设立：001
校验位：无

变比设立：
PT 变比：一次值/二次值。如：变比为1000/5，则PT变比值为200。
CT变比：一次值/二次值。如：变比为600/5，则CT变比为120。
CT等级：CT变比的等级，有5A 和1A可选（默认为5A）。
通讯设立
▶ 变比设立
控制设立
轮显设立
▶ PT变比：0001
CT变比：0001
CT等级：5A

控制设立：
继电器设立项设立相应的继电器功能和发出脉冲的时间长度。
DO控制模式
RL1：远方；RL2：远方；RL3：远方；RL4：远方；RL5：远方；RL6：远方。
注意：DO控制模式功能已经设立好，除非特殊需求，不要更改设立模式。
控制模式的“远方/就地”设立中，“远方”是指通过通讯口控制继电器动作。在“就地”模式下，不能通过通讯口进行远方遥控操作。
UP120提供了六个控制继电器（RL1，RL2，RL3，RL4，RL5,RL6），每个继电器可以切断高达AC 250V/10A的交流负载或DC 30V/10A的直流负载。
通讯设立
变比设立
▶ 控制设立
轮显设立
▶ RL1：远方
RL2：远方
RL3：远方
RL4：远方

脉冲宽度
脉冲宽度是指继电器触点闭合后保持的时间长度
RL1：1000ms (0-9999ms) RL2：1000ms (0-9999ms)
RL3：1000ms (0-9999ms) RL4：1000ms (0-9999ms)
RL5：0000ms (0-9999ms) RL6：0000ms (0-9999ms)
注意：可以通过设立时间值修改继电器的输出脉冲宽度，最大可以设立9999ms，若设立为0时，继电器闭合后自保持。如无特殊规定，请不要更改输出脉冲宽度。
通讯设立
变比设立
▶ 控制设立
轮显设立
▶ RL1：1000 ms
RL2：1000 ms
RL3：1000 ms
RL4：1000 ms

轮显设立：
设立轮显显示的内容。
第01项：Uab1 第02项：Ubc1
第03项：Uab2 第04项：Ubc2
第05项：I1 第06项：I2
通讯设立
变比设立
控制设立
▶ 轮显设立
▶ 第01项： Uab1
第02项： Ubc1
第03项： Uab2
第04项： Ubc2

其它设立：
设立DI滤波及LCD关背光的时间，默认DI滤波10ms,LCD亮5分钟后关闭背光。
若LCD OFF设立为0时，液晶背光长亮。
▶ 其它设立
更改密码
恢复出厂设立

▶ DI滤波：0010ms
LCD OFF：0300 s

更改密码：
设立新密码：按“确认键”后，相应设立位闪动，通过“上键”或者“下键”修改当前闪动位，按“左键”或“右键”移动设立位，设立完毕后按“确认键”保存。
其它设立
▶ 更改密码
恢复出厂设立

▶ 新密码：1818

恢复出厂设立：
选择YES则会将设立参数恢复为出厂时的参数（涉及定值设定参数）。
其它设立
更改密码
▶ 恢复出厂设立

▶ 出厂确认：NO

退出保存菜单：
设立完毕后，按左键退出设立时会确认是否对以上所进行的设立进行保存，按上下键选“YES”即保存，选“NO”即不保存，当有参数不对的时，会提醒参数不对的及是否退出。
▶ 是否保存：NO
配置参数：对的

系统控制菜单：
设立时间，清除记录及继电器实验。
参数查询
参数设立
▶ 系统控制
关 于
▶ 密码： 8888

时钟设立：
按“确认”键后进入时间设立菜单，设立完毕后，先按确认显示“时间对的”后退出即可。
▶ 时钟设立
清除记录
继电器实验
2023-01-28
12:00:44

时间对的

清除记录：
按“确认”键后进入清除记录菜单，点确认，再按向上或向下键，当“NO”变为“YES”时点击“确认”，即可清除相应的记录。
时钟设立
▶ 清除记录
继电器实验
▶清所有记录 NO
清SOE记录 NO
　清自投记录 NO

“继电器实验”显示及操作
选择相应继电器选“YES”后，按“确认键”，可对继电器进行闭合操作，点复位键后，继电器返回（其中继电器1～4假如不按复位键，延时1S后返回；继电器5～6不按复位键不会返回）。假如要进行下一次操作，先退回到上级菜单，再进入进行相应的操作。
▶ 合#1进线：NO
合#2进线：NO
跳#1进线：NO
跳#2进线：NO
时钟设立
清除记录
▶ 继电器实验

“关于”菜单
参数查询
参数设立
系统控制
▶ 关 于
UP120
备自投保护装置
版本：V1.0.0
阿尔派智能电网

6.8 “校准系数”菜单显示及操作
按“确认键”进入校准系数密码界面，输入超级密码后，进入系数设立界面，如下图。
进入“自动校准”界面后，显示全校准、Uab1校准、Ubc1校准、Uab2校准、Ubc2校准、I1校准、I2校准，可分别选择进行自动校准。
进入“手动校准”界面后，显示全校准、Uab1校准、Ubc1校准、Uab2校准、Ubc2校准、I1校准、I2校准，可分别选择进行手动校准。
▶ 校准系数
▶ 自动校准
手动校准

7 故障分析与排除
对于UP120备用电源自投保护装置常出现的一些故障，表1给出了产生因素及解决办法。
表1故障分析与排除
故障内容
产生因素
采用措施
装置刚上电就烧坏
1. 后面端子插反
2. 输入电压超过了装置输入范围
3. 装置短路
1. 检查后面端子是否插反
2. 确认输入电压值
3. 检查装置电路
上电后液晶屏不显示
1. 检查电源模块输出电压不对的
2. 液晶屏损坏
1. 检查AC/DC模块输出端电压是否为5V或在其范围内
2. 检查液晶屏是否损坏
按键失灵
1. 按键损坏
2. 按键虚焊
1. 打开装置，检查按键是否损坏
2. 检查按键焊盘是否虚焊
通讯不成功
1. 后台参数配置不对
2. 通讯模块损坏
1. 检查后台ID及波特率配置是否对的
2. 检查通讯模块是否损坏
3. 检查通讯口正负端是否接反
继电器烧毁
1. 外部接线电流超过继电器范围
2. 继电器选型有误
1. 检查外部线路电流是否超过继电器的范围
2. 重新选择继电器
8 运送及储存
运送、贮存除应符合JB/T 7828 规定外，还应符合下列规定。
产品在包装前，应将其可动部分固定；
每台装置应用防水材料包好，再装入具有一定防振能力的包装盒内；
包装好的产品在运送过程中的贮存温度为-25℃～+70℃，相对湿度不大于95％。
包装好的装置应贮存在环境温度-10℃～+40℃，相对湿度不大于80%的室内，室内无酸、碱、盐及腐蚀性、爆炸气体，不受灰尘雨雪的侵害。
9 开箱及检查
在开箱时，请确认：
产品是否有破损现象；
铭牌信息是否与您的订货规定一致。
产品装箱清单是否与实物一致.
若发现有问题，请速与供货商或本公司联系解决。
10 环保及其它
在报废产品包装时，请注意：纸箱与泡沫塑料应分开解决，
在报废产品请作为电子垃圾进行解决。
11 保修协议
1．保修范围指产品本体。
2．保修期为二十四个月，保修期内正常使用情况下，产品发生故障或损坏，我司免费维修。
3．保修期起始时间为我司出厂日期。
4．即使在保修期内，如发生以下情况，将收取一定的维修费用：
1）不按用户手册操作导致的机器故障；
2）由于火灾、水灾、电压异常等导致的机器损坏；
3）将产品用于非正常功能时导致的损坏。
4）未使用我公司标准配件导致的故障或损坏。
5．服务费按实际费用计算，如另有协议，以协议优先的原则解决。
6．请您务必保存此卡，并在保修时出示给维修单位。
7．如您有问题可与代理商联系，也可直接与我司联系。
附录：定值表
定值名称
定值范围
单位
备自投方式
进线1，进线2，进线互投
-
分闸时间
0～60.00
S
合闸时间
0～60.00
S
有压定值
0.5～999.9
V
无压定值
0.5～999.9
V
过流定值
0.5～90.00
A
无流定值
0.5～90.00
A

公司名称：广东阿尔派智能电网有限公司
地址:东莞市松山湖高新技术产业开发区研发一路1号
电话：
传真：
网址：

版权所有：广东阿尔派智能电网有限公司
