市政管网、道路工程监理细则(修改).docx

市政管网、道路工程监理细则
编制人: 　 　 　　
审批人: 　 　 　　　
北京中建华通建设集团
201７年３月

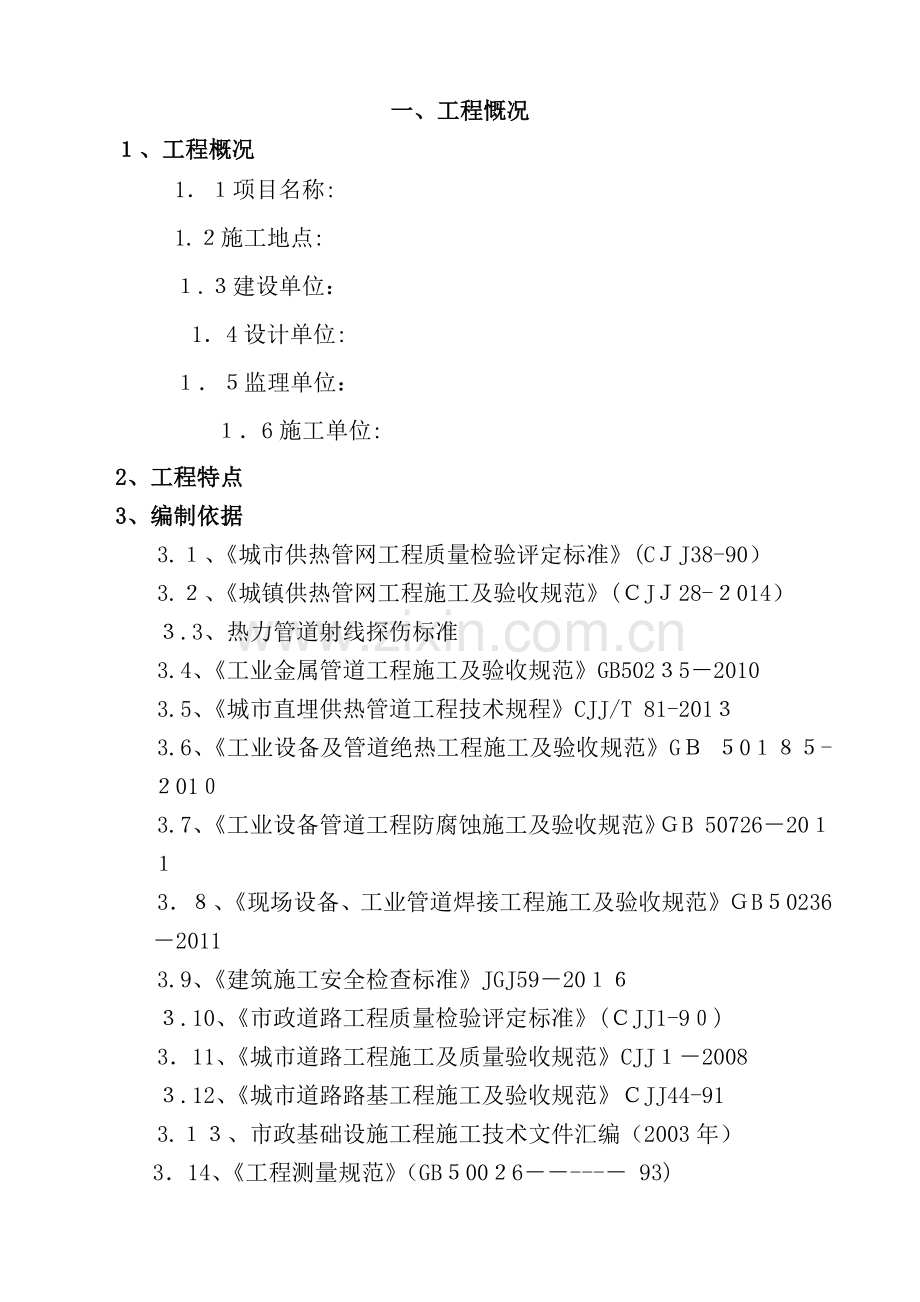

一、工程慨况
１、工程概况
1．１项目名称:
1.２施工地点:　
１.３建设单位：
　 1．4设计单位: 　 　　 　 　 　 　
１．５监理单位：
　　　 １．6施工单位:　
2、工程特点
3、编制依据
3.１、《城市供热管网工程质量检验评定标准》(CＪJ38-90）
3.２、《城镇供热管网工程施工及验收规范》(ＣJＪ28-２014）
３.3、热力管道射线探伤标准
3.4、《工业金属管道工程施工及验收规范》GB502３5－2010
3.5、《城市直埋供热管道工程技术规程》CJJ/T 81-201３
3.6、《工业设备及管道绝热工程施工及验收规范》GＢ ５0１８５-２01０
3.7、《工业设备管道工程防腐蚀施工及验收规范》ＧB 50726－20１１
3．８、《现场设备、工业管道焊接工程施工及验收规范》ＧB５0236－2011
3.9、《建筑施工安全检查标准》JGJ59－20１６
３.10、《市政道路工程质量检验评定标准》(ＣJJ1-9０)
3．11、《城市道路工程施工及质量验收规范》CJJ１－2008
３.12、《城市道路路基工程施工及验收规范》ＣJJ44-91
3.１３、市政基础设施工程施工技术文件汇编（2003年）
3．14、《工程测量规范》（GB５00２6－－---－ 93)
３．15、《混凝土结构工程施工质量验收规范》ＧＢ5０20４-２0１5
3.16、公路土工实验规程（JTJ051--－93）
3.17公路路基路面现场测试规程（JTJ０5９---9５)
3.18公路路面基层施工技术规范（JTJ034---2０00）
3．19公路工程施工安全技术规程（JTJ076--－95）
3.20公路工程施工监理规范（ＪTJ07７---９5)
3．２1市政排水管渠工程质量检验评定标准（CJJ3--－90）
３.22沥青路面施工及验收规范（ＧB５０0９２-９6）
3．23《建设工程文件归档整理规范》GB/Ｔ50328-20014
3.24已批准的监理规划
3.25工程设计文件
3.２６工程承包合同、监理合同
二、监理工作流程
施工准备阶段监理工作
熟悉设计文件，编制监理规划、细则
监理组进驻施工现场

施工现场调查
图纸会审
分包商资质审查
施工组织设计审批

第一次工地例会

监理工作总结和建设单位满意度调查
组织阶段验收和工程竣工预验收
整理工程技术资料和监理资料
施工阶段监理工作实施“四控制”、“二管理”、“一协调”，督促承包单位严格按施工图纸、规范及工艺标准施工，按规定进行工序报验和报审
分部工程验收
审查开工报告，签发开工令
1.建设施工监理单位各自介绍组织结构及人员分工.。
2.宣布对总监理工程师授权。
3.建设和施工方介绍施工准备情况。
4.建设监理单位对承包单位提出意见和要求。
5.总监介绍监理规划内容。
6.研究开工地例会周期和参加人员。
7.监理起草第一次工地例会纪要，各方代表会签。
ﻬ三、监理工作要点和方法
1、市政道路工程质量控制要点
工序名称
质量控制要点
路基
平面控制网、水准点复测、道路中线、边线放样

填土：土的最佳含水量、最大干密度；松铺厚度、各层压实度、碾压遍数、宽度、外观质量
路堤:中线高程、平整度、宽度、横坡、弯沉值、外观质量
底基层
和基层
石灰钙镁含量、粉煤灰烧失量、碎石级配、混合料最佳含水量、最大干密度、石灰剂量;松铺厚度、碾压遍数、宽度、拌和程度、外观质量、中线高程、平整度、横坡、压实度无侧限抗压强度、弯沉值
沥青砼
面　层
沥青针入度、延度、软化点、碎石级配、压碎值；沥青砼稳定度、流值、空隙率、饱和度、油石化

压实度、弯沉值、中线高程、宽度、厚度、平整度、横坡
人行道
侧石、缘石：尺寸、强度、直顺度、相邻块高差、侧石顶面稿

程人行道:道板尺寸、强度，路床及基层压实度,平整度、相邻块高差、横坡、纵横缝直顺
收水井　
支　管
井框、井篦、支管质量

井内壁、支管直顺、井周及支管回填
井口高程、井内尺寸
2、原地面施工质量控制要点
原地面施工方法：首先清表,积水--－再翻松、平整、压实---最后挖好路基边沟
2.１对路基范围内的草皮清理情况按设计要求百分之百检查，清理后的路基内不得有淤泥和腐植土，腐植物，用目测检查方法
2.2必须保证原地面的压实度并按设计和规范要求检查,每层每1００0㎡不少于一组（每组三点),不足１0０0㎡至少取一组。
2．3监理工程师要严格复核施工单位的恢复中桩及边桩的测量放样工作
２.4必须在上序每道工序合格并经专业监理工程师同意后方可进入下一道工序：
３、路基施工监理控制要点
　路基石灰土采用水平分层填筑，先进行铺筑200m试验段施工,经监理工程师检查认可后开展大面积石灰土的施工。在试验段施工中，确定压实机具的有效压实厚度，及相应的压实标准下的压实遍数,达到规定的密实度所需压实设备的类型及组合工序,掌握填土速率、含水量的控制，测出土层的摊铺厚度(机械施工压实系数一般为1.7％左右)，路基石灰土全面进行填筑施工时监理工程师可按其提供可行的技术参数进行监理工作。
路基施工监理方法：
ａ．按照施工工艺对路基的清表工作进行全面检查合格后施工方开始对原地面进行处理或开挖施工,监理人员要及时跟踪、掌握现场情况、加强现场巡视、旁站监理工作，并在施工前复核施工单位的施工放样，并要求做好里程桩号的标识。
b.对于填方路段必须检查其填前的压实情况,按照路基评定标准（CJJ１—９0）进行检查，设计要求有规定的按设计要求检查,得到专业监理工程师的同意后才能上土。
C．对于连砂石配比要严格控制好,监理工程师要随时抽查每层上土厚度(压实厚度不超过30CM)进行控制,超过规定厚度的必须要求其整改,并复测每一层标高。
ｄ.检查施工单位使用前石灰必须充分消解情况,且要求其提前至少一个礼拜把石灰运至现场消解,严禁其直接运入路基拌和碾压,避免出现压好的路基出现　“弹簧”现象，监理要控制好现场,一旦出现质量问题要督促做出整改。
ｅ．工地土工实验室的设备要齐全，要求其实验人员除做好现场检测外，并经常到工地现场了解实际施工情况,监理工程师随时抽查其实验台帐。
ｆ.对于原材料的进场抽样检查，按《规范》(CＪＪ１-90)要求进行，监理人员要见证取样,所有原材料的使用必须在实验报告合格后方可用于相关工程部位使用。检查按照原材料、成品半成品的监理流程图进行。
g.监理人员在道路施工时进行旁站和巡视工作，发现违规施工要及时制止，并要求整改，特别是隐蔽工程要加强旁站监理
h.监理人员要做好监理日记,对现场隐蔽部位的收方要做好完整的记录和相关数据,并现场签证
i.挖方路段的施工监理,按设计要求挖至路床以下80CＭ并压实到90%,检验按路基施工规范及设计要求进行，后上土层按填方路基进行检查。
4.水泥稳定碎石施工监理控制要点
(1）监理首先对其原材料进行现场考察,并取样抽查，在得到检测中心的合格报告后,方可进行使用。
（2）对拌和场的各材料的配合比必须按设计要求控制，监理对拌和料进行随时监控，发现拌和料不符合要求时要及时通知施工方,对其进行调整。
（3）水泥稳定碎石的摊铺施工必须按设计要求施工,本工程为45CＭ的二灰碎石,按三层进行摊铺,监理要求施工方要对现场的松铺系数控制好,碾压时必须在最佳含水量情况下施工。
(4） 监理对出现翻浆的地方和弹簧段必须要求施工单位进行处理，不进行整改的发监理工作联系单或监理工程师通知要求其做出整改。
(５） 监理要对水泥稳定碎石的７天无侧限抗压实验进行抽样，以便对其质量做一个更全面的评定,每层施工结束后必须报监理验收，验收合格后才可进行第二层施工。
（6） 水泥稳定碎石施工结束后,监理要求施工单位必须对水泥稳定碎石进行养护，养护的时间不少于14天，在养护期间严禁任何车辆在上面行驶。
四、 监理控制措施和目标值
1.工程测量
（1)测区首级平面控制网采用电磁波测距导线布设，其精度等级应不低于二级。首级高程控制网采用附合水准路线布设,其精度等级应不低于四等。
(2)多单位施工要求在标段交接处采用公共平面控制点和高程控制点,以保证标段衔接不致产生超标偏差。
(3）多工序长周期施工,要求对平面和高程控制点标志能够妥善地保护，毁坏后能够方便地恢复。因此,必须进行“保护测量”。保护测量和恢复控制点的测量应符合规定的精度要求。
(4)采用“加强事前预控”的监理工作方法：
确保具有相应资格的专职测量人员上岗作业,采用技术性能符合要求的测量设备开展工程测量工作，是确保工程测量成果符合要求的前提条件。首级和加密平面控制网(点）及高程控制网(点）成果符合要求,又是确保测量放样成果及预检成果符合要求的前提。测量放样成果及预检成果符合要求,才能确保工程实体的位置、轴线、标高、几何尺寸等符合要求。一环扣一环,必须环环正确，否则将可能铸成大错。
①检查承包人专职测量人员的岗位证书和测置设备的检定证书。
②复核首级和加密平面控制网(点)及高程控制网（点）成果。
③复核各工序施工前的测量放样成果及预检成果。
(5)采取严格事中过程控制的监理工作程序,坚持上工序检验合格才允许下工序施工的原则，以确保工程质量符合要求：
①对各工序质量检验记录进行抽检复核。
②对各工序质量评定资料进行检查复核。　 　
（6）坚持认真事后控制的监理工作态度，认真进行已完工工程实物及资料的实测实量和审查工作,不留隐患,不留遗憾:
①进行竣工验收阶段的实测实量。
②审查施工文件中的工程测量资料。
③审查竣工图中有关位置、高程、几何尺寸等工程变更内容。
2. 土质路基
在开工之前，现场监理人员应认真熟悉设计文件和图纸，查勘施工现场,掌握挖方路段和填方路段的土质情况，复查地下隐蔽设施的位置和标高,了解施工临时排水的位置等。对设计中不明了的问题和修改意见，可在设计交底时提请设计部门解决，为开工后进行质量监理,做好准备工作。
根据工程承包合同、设计文件图纸、技术规范及有关标准，监理工程师应编制本工程的土质路基质量监理细则和控制质量标准。审核承包人填写的开工申请报告及施工工艺、质量标准、措施等,检查取土场的土质质量和含水量、最大干密度试验资料。检查本工程所采用的机械设备型号、规格及数量,是否及承包合同相符一致。检查施工中的临时排水设施。
（1)路基挖土的开挖程序(方法)、挖至路基顶面时的预留碾压沉降调试、超挖或土质松软路段的处理、压实度及外观质量。
(2）路基填土的基底处理要求、用土质量（控制最佳含土量、最大干密度）、填土松厚度、压实度及外观质量。
在施工过程中,监理人员重点监督检查下列主要工序:
(3)不填不挖路基在遇有地下水位较高或土质湿软情况下,应控制处理措施(可采用晾晒、换土、石灰处理、设置砂垫层、砂桩等措施)。
(4）严格控制特殊土路基及冬、雨季的施工质量，质量标准均按有关规定执行。
(５)路基填挖土方在接近设计标高时，监理人员应按设计要求及时检测路基宽度、标高和平整度，对有缺陷的,应指示承包人进行整修。
(6）路基填土应不含有任何不适宜工程使用的土，如淤泥、沼泽土、含有残树根等腐质的土以及含水量较大的土。
（7）路基填土必须分层压实，每层的压实厚度不得大于30cm。
(8)路基范围内的淤泥、杂草、树根、及表层耕植土必须全部清除。
(9)道路基层及面层施工前应对路基作全面检查，其压实度、平整度、弯沉值等指标应满足设计及相关规范要求，如达不到设计规定值,应查出范围后作进一步处理。
(10)碾压（夯击)完成以后,现场监理人员应立即测定其含水量和湿密度,计算干密度和压实度，并按重型击实标准，判断是否达到压实度标准。合格予以书面认可,不合格，通知承包人返工,待合格后，再给予书面认可。
(１１)工程结束时，必须检查填挖方路基土层标高、宽度、距离及中线的位置,外型。
(12)施工后（指在土基验收和铺筑基层之间的这段时间内）,指示承包人要保持土基良好状态，最可靠的办法是禁止车辆在土基上通行。当必须通行时，就应当经常洒水，并重新碾压。
3．湿软土基的处理
(１)水塘部分施工前必须先围堰再抽水清淤,必须将淤泥全部清除，再回填分层压实
(２)塘岸或局部地面坡度较陡的路段,在清除淤泥和耕植土后，路基的纵横向均应将陡坡挖成台阶,每级台阶宽度不小于１.0米，台阶面应做成向内倾３%状。
（３)土基受地下水或地面水的影响，呈潮湿或过湿状态难以压实时,必须进行处理。
(4）潮湿或过湿状态的湿软土或翻浆路段,除应加强路基排水措施外，还应根据地区特点和条件，选用一种或几种方法综合处理。
(5）条原地翻晒宜用于干燥少雨日照较充分的季节。采用机械或人工挖出湿软土翻晒,待土的温度接近最佳含水量时，再整平压实。
(６)换填土宜用于附近有优质土或含水量适宜的多余地段。可以全部换填或部分换填。换填厚度宜为４0~80cm;严重地段可适当增加深度。
(7）条结合料处理宜用于春融期、多雨季节、地下水位高、工期紧迫地段。结合料有消石灰、生石灰粉或水泥，用量视软土层含水量大小或由试验确定，不宜少于4%。处理深度应按软土层厚度确定,不宜小于３０cm。
路基软弹面积较大，厚度较深时,可按石灰土底基层的要求处理。灰土中亦可掺入适量的炉渣、矿渣，粉煤灰等工业废渣，其配比可由试验确定。
(8)条地下水位或地表水位高的地段,可铺设排水隔离层。
(9)条道路穿越大面积泥沼地区,并只修低、中级路面时,可采用填石或冲砂挤淤方法处理。修筑高级路面时,应全部挖除淤泥，或由设计提出处理措施。
①填石或冲砂挤淤：适用于常年积水的洼地，泥沼及厚度小于4ｍ,表层无硬壳，呈流动状态的软土地段。填石宜采用不易风化的大石块,尺寸不宜小于3０ｃm。石块抛投顺序应从路堤中部开始,渐次向两侧扩展,石块露头30cm时可用重型压路机碾压。填石稳定后方可填土。
②当软土或泥沼底面有较大横坡时,填石应从高的一侧向低的一侧适当增加投石量。
③使用砂、砂砾时，可用水冲洗将淤泥侧向排出。
4. 雨季施工
（1)凡进入雨季施工的路基工程,应根据工程特点合理安排机具和劳力，组织快速施工。
(2)雨季期间安排施工计划,应集中人力,分段突击。本着完成一段再开一段的原则，当日进度当日完成，做到随挖、随填、随压。
（３)凡属路基填土施工，应按2～4%以上的横坡整平压实，以防积水。对当日不能填筑的土,应大堆存放，以防雨水浸泡。
(4)开挖路堑,应开挖纵向或横向排水沟，使雨水及时排出。
(5)低于附近地面的施工地段，应在路基外设排水设施及时排出积水。
(６)取土坑或集中取土地段,应按原地面排水系统，做好临时排水设施,避免取土范围内积水。
5．石灰土基层
在开工之前,监理人员应做好下列工作:
(1)监理工程师应根据合同技术要求、设计文件和图纸、有关技术规范、标准等，制定石灰土道路基层质量监理工作细则,补充必要的技术标准。审核承包人的开工报告、施工方案、施工工艺流程、质量标准、石灰质量证书、石灰土施工配合比的试验报告等。
(2)试验监理工程师及承包人共同对本工程所用的石灰土进行标准试验,提交石灰CaＯ+MgO含量、土的塑性指数、灰土配合比和压实度等技术指标的试验报告,再做出能否使用的决定。
(3)监理人员应对施工放样、施工机具运转及到场的材料进行检查，并做好开工的监理准备工作。
　(4)施工过程中，监理人员应监督检查下列内容和工序随时抽查使用的石灰、土、水的技术指标和质量规格。
（５)检查拌合灰土的石灰剂量、颜色均匀性和含水量。
　(６）检测摊铺灰土的厚度、标高、宽度是否符合设计要求。
　（7)检查稳压、碾压的原则、速度、遍数和对压实度进行检验。
　(8)查找工程缺陷,发现有裂缝、软弹等现象,制定补救措施,及时指示承包人进行处治。
　（9)施工完时，及时检测石灰土基层的压实度、平整度、厚度、宽度、中线高程及纵横坡度，并对外观进行检查。
(１０)施工后，指示承包人设专人进行湿度养生,避免发生缩裂和松散现象。石灰土类基层
(11)具体质量要求：
①灰土中粒径大于20㎜的土块不得超过１０%，但最大的土块粒径不得大于50㎜，灰土应拌和均匀,色泽调和，石灰中严禁喊有未消解颗粒。
②有１２t以上压路机碾压后，轮迹深度不得大于5㎜，并不得有浮土、脱皮、松散现象。
③石灰土类基层允许偏差
序号
项目
压实度(％)及允许偏差（㎜）
检验频率
检验方法
范围
点数
１
压实度
轻型击实９8
1000㎡
1
用环刀法测定
重型击实95
2
厚度
+2０
－１０%
1㎡
1
用尺量
３
平整度
1０
20ｍ
1
用3m直尺量区最大值
４
宽度
不小于设计规定
４０m
１
用尺量
5
中线高程
±２0
２0m
１
用水准仪具测量
６
横坡
±２0且不大于±0.3％
20ｍ
路宽（ｍ）
＜9
2
用水准仪具测量
9～15
４
＞1５
６
６． 石灰、粉煤灰类结石基层
在施工开始之前，监理人员应做好下列工作：
(1)监理工程师应根据设计文件和图纸、技术规范、规程、标准等，编制石灰、粉煤灰类混合料质量监理工作细则，对预见性施工薄弱环节,制定控制标准及措施。审核开工报告、施工工艺质量标准;检查出厂混合料的质保书及试验报告,对质量有疑问的问题，应提交试验室试验，然后再决定能否使用。
(２)试验监理工程师应及承包人共同对本工程使用的混合料进行标准试验,作出是否使用意见。
(３)监理员对承包人的施工放样、施工用机具进行检查，并做好开工前的监理准备工作。
(4)在施工过程中,监理人员应监督检查下列主要内容：
①每天随时抽检到场混合料的实际含水量、松干容重、实干密实度、拌合均匀度等,如实际含水量低于最佳含水量1%以上时,指示承包人洒水增补,发现颗粒分离现象，摊铺前应于补拌均匀。
②在分段按量上料摊铺时，监理人员控制最佳含水量、松铺厚度、平整度及混合料颗粒均匀度；多层摊铺时,应控制上下两层结合部。
③碾压时，监理人员应控制其最佳含水量，先轻后重碾压原则，检测碾压密实度，发现问题及时纠偏。
(5）碾压完成后，及时检测平整度、厚度、宽度、中线高程及纵横坡度,并进行外观检查，合格应签字认可。
(6)施工后，指示承包人设专人进行潮湿状态下养生,并严禁履带车辆通行。
(７)具体质量要求:
①石灰、粉煤灰类混合料应拌合均匀,色泽调和一致。砂砾(碎石)最大粒径不大于50㎜，大于20㎜灰块不得超过１0％，石灰中严禁含有未消解颗粒。
②摊铺层无明显的粗细颗粒离析现象。
③用12t以上压路机碾压后，轮迹深度不得大于５㎜,并不得有浮料、脱皮、松散现象。
④石灰、粉煤灰类混合料基层允许偏差
序号
项目
压实度（％)及允许偏差(㎜）
检验频率
检验方法
范围
点数
１
压实度
重型击实９5
轻型击实98
1000㎡
1
灌砂法
2
平整度
１０
２0ｍ
1
用3m直尺量区最大值
3
厚度
±10
5０m
１
用尺量
４
宽度
不小于设计规定
４0ｍ
1
用尺量
5
中线高程
±20
20m
1
用水准仪具测量
６
横坡
±２０且不大于±０.３％
2０m
１
用水准仪具测量
7. 沥青混凝土面层
(1）监理工程师应根据合同要求、设计文件和图纸规定、有关技术规范，编制适用本工程的沥青混凝土面层施工质量监理工作细则；审核承包人开工报告、施工方案、质量控制标准、使用材料及沥青混凝土的试验报告等。
（2) 检查已验收合格的基层及侧石、缘石、雨水井、窨井等附属构筑物的安砌是否符合要求。
(3)检查施工机械，如喷布机、摊铺机、压路机及压边机等有关机具性能、规格及试运转情况。
(4)检查面层施工作业条件,是否已全部具备和落实。
（５)在施工过程中,监理人员应监督检查下列主要内容:
　①检查测设的各种测桩是否齐备,控制边线高程、路面高程及平整度。
②检测运至现场沥青混凝土的外观质量、车上温度,不合格拒绝卸料。
③检查摊铺、碾压等各道工序的施工工艺流程。
④控制碾压温度、碾压遍数,碾压密实度及外观质量。
⑤检查接茬、夯边施工质量。
(6)道路面层成型后，应及时对面层外观及外形各部尺寸进行检查，发现问题,及时进行修补，使之符合设计规定,合格签定认可。
(7）具体质量要求：
①表面应平整、坚实，不得有脱落、掉渣、裂缝、推挤、烂边、粗细料集中等现象。
②用１０t以上压路机碾压后,不得有明显轮迹。
③接茬应紧密、平顺，烫缝不应枯焦。
④面层及路缘石及其它构筑物应接顺，不得有积水现象。
⑤沥青混凝土面层允许偏差
序号
项目
压实度（%）及允许偏差（㎜)
检验频率
检验方法
范围
点数
1
压实度
≥９5
2000㎡
1
称质量检验
2
厚度
+２0
－５
20００㎡
1
用尺量
3
弯沉值
不小于设计规定

宽(m)
<９
2
用弯沉仪
检测
9～15
4
>15
6
4
平整度
≤２.6
2０m
路宽(m)
≤2０
2
见注②
２0
4
5
２0m
路宽(ｍ)
9
1
见注②
9~15
2
>15
3
5
宽度
－20
40m
1
用尺量
6
中线高程
±2０
20m
１
用水准仪具测量
7
横坡
±２0且不大于±0.3%
20m
宽（m）
<9
2
用水准仪具测量
9～１５
4
>1５
6
8
井框及路面的高差
5
每座
1
用尺量取
最大值
8．　附属构筑物
(1）侧石、缘石必须稳固，并应线直、弯顺、无折角，顶面应平整无错牙,侧石勾缝应严密，缘石不得阻水。
(2）测石背后回填必须密实。
(３)测石、缘石允许偏差应符合下表的规定。
序号
项目
允许偏差
检验频率
检验方法
范围
点数
1
直顺度
10
10０m
1
拉2０ｍ小线量取最大值
2
相邻块高差
3
20m
1
用尺量
３
缝宽
+3
20m
1
用尺量
4
侧石顶面高程
+10
２0m
1
水准仪具测量
(4)铺砌必须平整稳定,灌缝应饱满，不得有翘动现象。
(5)人行道面层及其它构筑物应接顺，不得有积水现象。
(6)预制块人行道允许偏差应符合下表的规定。
序号
项目
允许偏差（mm）
检验频率
检验方法
范围
点数
1
压实度
路床
>90％
10０ｍ
2
用环刀法或灌砂法检验
基层
>9５％
20m
1
２
平整度
5
20m
１
用3m直尺量取最大值
3
相邻块高差
3
2０ｍ
1
用尺量取最大值
4
横坡
+0.3％
2０m
１
水准仪具测量
5
纵缝直顺
10
40 m
1
拉20m小线量取最大值
６
横缝直顺
10
20ｍ
1
沿路宽拉小线量取最大值
7
井框及路面高差
５
每座
1
用尺量
9、管网工程
9.1热力管道工程的管材、管道附件材料，应符合国家有关标准的规定,并应出具出厂合格证;
9.2施工前应由设计单位进行设计交底，当发现施工图有误时,应及时向设计单位提出更正；
９.3沟槽开挖时应及时挖排水沟降水,确保槽底不受水浸泡和扰动土基。热力沟的深度不宜小于８０厘米;
9．４沟槽开挖至设计高程后宜采用盲沟排水，并挖集水井利于抽排;
9.5热力管，＝情况的结构布置，应做好施工记录；
9.6开挖土方时 槽底高程的允许偏差为±2厘米，开挖石方时允许偏差为+２厘米,－20厘米；
9．7管道安装前，宜将管、管件按施工设计的规定摆设,便于起吊及运送；
9.8管节下入沟槽时，不得及支撑及已入槽内的管道相互碰撞，不得扰动基础；
9.９焊接口应平直，环形间隙应均匀、密实、饱满,不得有裂纹等；
9.1０热力管道施工完毕并经检验合格后,沟槽应及时回填,回填土时应符合下列规定：
1)槽底至管顶50厘米范围内,不得含有有机物、大于5厘米的砖石等硬块，在抹带接口处周围应用细粒土回填;
2)回填土的每层虚铺厚度以压实工具和压实度确定,并且应由沟槽两侧对称运入槽内,高差不得超过30厘米;
３)管道沟槽位于路基范围内时,管顶以上25厘米范围内回填土表层的压实度不得小于8７%，其他部位回填土的压实度为93%（重型压实)。
9.１1排水管道的验评标准：
1）沟槽允许偏差
序号
项目
允许差（mｍ）
检验频率
检验方法

范围
点数
1
槽底高程
０
-３0
两井之间
３
用水准仪测量
2
槽底中线
每侧宽度
不小于规定
两井之间
6
挂中心线,每侧
计3点
3
沟槽边坡
不陡于规定
两井之间
6
用坡度尺检验,每侧计3点
2)平基、管座允许偏差
序号
项目
允许偏差(ｍｍ）
检验频率
检验方法
范围
点数
1
混凝土抗压强度
必须符合附录三的规定
1０0m
1组
必须符合附录三的规定
2
垫层
中线每侧宽度
不小于设计规　 定
１0m
2
挂中心线,每侧
计1点
高程
0
－15
１０m
1
用水准仪测量
３
平基
中线每侧宽度
+10
0
1０m
２
挂中心线，每侧
计1点
高程
0
－１5
10m
1
用水准仪测量
厚度
不小于设计规定
１0m
1
用尺量

管座
肩宽
+10
-5
10m
2
挂边线用尺量,
每侧计1点
肩高
±20
１0ｍ
２
用水准仪测量，
每侧计１点
５
蜂窝面积
1%
两井之间（每侧面）
1
用尺量蜂窝
总面积
３）安管允许偏差
序号
项目
允许偏差（ｍm)
检验频率
检验方法
范围
点数
１
中线位移
15
两井之间
２
挂中心线
用尺量
2
管高程
Ｄ≤1000mm
±10
两井之间
2
用水准仪测量
D＞1000mm
±15
两井之间
２
用水准仪测量
倒虹吸管
±3０
每道直管
4
用水准仪测量
3
相邻管内底错口
D≤１00０mm
3
两井之间
3
用尺量
D＞1000mｍ
５
两井之间
3
用尺量
1０、城市热力管道施工质量验收要求ﻫ一、套管安装应符合的规定(重点内容)ﻫ1、穿过结构的套管长度每侧应大于墙厚　20~25mm;穿过楼板的套管应高出板面 50mm。
二、管道安装质量检验应符合的规定ﻫ2、蒸汽管道引出分支时，支管应从主管上方或两侧接出。ﻫ3、管道安装的允许偏差及检验方法:主控项目:高程、对口间隙
三、水位表安装应符合的规定ﻫ１.水位表应有指示最高、最低水位的明显标志,玻璃管的最低水位可见边缘应比最低安全水位低 25 ㎜,最高可见边缘比最高安全水位高 25 ㎜；ﻫ四、安全阀安装应符合的规定：ﻫ２.安装前,送相关的有检测资质的单位进行检测；
五、４.压力表的量程,当设计无要求时，应比工作压力高　1.５－２.0 倍。ﻫ六、防腐和保温工程ﻫ3.明装无保温层管道、设备等,应涂一道防锈漆和两道面漆;有保温层时,应涂两道防锈漆。暗装管道应涂两道防锈漆。
１1、各种焊缝应符合的规定ﻫ1.管道任何位置不得有十字形焊缝；ﻫ2.管道支架处不得有环形焊缝；
3．在有缝钢管上焊接分支管时，分支管外壁及其他焊缝中心的距离，应大于分支管外径，且不得小于 7０mm。
ﻫ二、焊接质量检验次序(背过)ﻫ1.对口质量检验; 2.表面质量检验;　3.无损探伤检验;4.强度和严密性试验。(注意次序）
ﻫ三、对口质量检验项目ﻫ对口质量应检验坡口质量、对口间隙、错边量、纵焊缝位置。
ﻫ四、焊缝表面质量检验应符合的规定ﻫ1.不得有表面裂纹、气孔、夹渣及熔合性飞溅物等缺陷。ﻫ2.咬边深度应小于 ０．5ｍm，且每道焊缝的咬边长度不得大于该焊缝总长的１0％。ﻫ3.表面凹陷深度不得大于　0.5ｍｍ，且每道焊缝表面凹陷长度不得大于该焊缝总长的　10％。

五、焊缝无损探伤检验应符合的规定ﻫ1．焊缝无损探伤检验必须由有资质的检验单位完成。ﻫ２．应对每位焊工至少检验一个转动焊口和一个固定焊口。ﻫ３.钢管及设备、管件连接处的焊缝应进行 100%无损探伤检验。ﻫ4.管线折点处有现场焊接的焊缝，应进行 1００％无损探伤检验。
5.焊缝返修后应进行表面质量及　100％的无损探伤检验,其检验数量不计在规定检验数中。
6.穿越铁路干线的管道在铁路路基两侧各 l0m 范围内,穿越城市主要干线的不通行管沟及直埋敷设的管道在道路两侧各 ５m 范围内,穿越江、河、湖等的水下管道在岸边各 10　米范围内的全部焊缝及不具备水压试验条件的管道焊缝，应进行 100％无损探伤检验。
7.现场制作的各种承压管件,数量按 １0０％进行,其合格标准不得低于管道无损检验标准。
8．焊缝的无损检验量，应按规定的检验百分数均布在焊缝上，严禁采用集中检验量来替代应检焊缝的检验量。ﻫ９.焊缝不宜使用磁粉探伤和渗透探伤,但角焊缝处的检验可采用磁粉探伤或渗透探伤。

六、强度和严密性试验（背过)
1、供热管网工程的管道和设备等，应按设计要求轻度试验和严密性试验；当设计无要求时应按规范的规定进行。
2．一级管网及二级管网应进行强度试验和严密性试验。强度试验压力应为 1.5 倍设计压力,严密性试验压力应为　1．２５ 倍设计压力,且不得低于 ０.6ＭＰa。
3、强度试验应在试验段内的管道接口防腐、保温施工及设备安装前进行；严密性试验应在试验范围内管理工程全部安装完成后进行,其试验长度宜为一个完整的设计施工段。ﻫ4、供热管网工程应采用水为介质做试验，表 ２K320132（记住时间)焊缝质量检验应从表观、内部和物理力学指标三步顺序检验的思路去把握。
12、城市供热管探伤试验标准
验收的方法
１、加热盘管按焊接点长度的5％进行探伤检测。
2、　按GB ５0235规定,对加热盘管进行水压试验，水压为1.0MPa~1.3MPa。
3、 管道保温工程按CＢ　５０2３6规定验收。　
4、热管的真空度在生产过程中逐根检验，热管充液后在常温下内部为负压的热管应存放72h后用听声法检验,“叮当”声为合格。
5、 核验原始记录。验收时应提交以下记录：
a) 管道的压力试验原始记录；
b) 管道射线探伤检验报告；
ｃ） 建造过程中隐蔽工程(封闭)记录;
d) 管道补偿设备安装记录；
ｃ)　阀门试验记录。
五、旁站监理要求
１．旁站监理内容
1．1 检查：旁站监理人员就关键部位、关键工序施工单位准备施工的善进行现场检查,检查项目：
① 施工单位质检人员到岗情况；
② 特殊工种人员持证上岗情况;
③ 施工机械运行检查情况；
④ 建筑材料准备情况;
1.2 监督：旁站监理人员对关键部位、关键工序的施工执行施工方案的情况，以及工程强制性标准情况进行监督。
１.3核查： 旁站监理人员要对用于关键部位、关键工序施工中的进场材料、建筑构配件、设备和商品混凝土的质量检验报告等进行现场核查，必要进在现场监督施工单位进行检验或者委托具有资格的第三方进行复验。
1.4记录:旁站记录应真实、及时、准确、全面反映关键部位或关键工序的有关情况其主要内容:
① 基本情况：包括天气情况、现场人员情况、施工起止时间、施工部位完成的工程量等。
② 施工情况:包括关键部位或关键工序的施工过程情况、试验及检验情
况、设备、材料的使用情况、质量保证体系运行情况。
③　监理工作情况:包括旁站过程 监理人员发出的指令,施工单位提出的问题以及监理人员的回复、各方指令，包括建设单位、总监理工程师或专业监理工程师对旁站监理人员的指令都要记录在旁站记录中。
2.旁站监理程序
2.１ 落实旁站人员
旁站监理人员要认真履行职责：
① 检查施工企业现场质检人员到岗、特殊工种人员持证上岗以及施工机械、建筑材料准备情况；
　 　 ②　在现场跟班监督关键部位、关键工序的施工执行施工方案以及工程建设强制性标准情况；
　③　核查进场建筑材料、建筑构配件、设备和商品混凝土的质量检验报告等,并可在现场监督施工企业进行检验或者委托具有资格的第三方进行复验；
④　做好旁站监理记录和监理日记,保存旁站监理原始资料。
　　 旁站监理人员应当认真履行职责,对需要实施旁站监理的关键部位、关键工序在施工现场跟班监督,及时发现和处理旁站监理过程中出现的质量问题，如实准确地做好旁站监理记录。凡旁站监理人员和施工企业现场质检人员未在旁站监理记录上签字的,不得进行下一道工序施工。
２.2制定旁站监理制度
监理企业在编制监理规划时，应当制定旁站监理方案，明确旁站监理的范围、内容、程序和旁站监理人员职责等。旁站监理方案应当送建设单位和施工企业各一份,并抄送工程所在地的建设行政主管部门或其委托的工程质量监督机构。
2.3 设计旁站记录表
　旁站要认真填写记录表、记录表根据旁站监理的工序内容的不同分别设计。
2.4确定旁站设置点:
旁站监理的旁站设置点主要针对关键部位、关键工序、质量形成后难以检查和不易纠正的部位和工序。
2.5 跟踪旁站
旁站监理人员实施旁站监理时,发现施工企业有违反工程建设强制性标准行为的,有权责令施工企业立即整改;发现其施工活动已经或者可能危及工程质量的，应当及时向监理工程师或者总监理工程师报告,由总监理工程师下达局部暂停施工指令或者采取其他应急措施。
２.6旁站记录
旁站监理记录是监理工程师或者总监理工程师依法行使有关签字权的重要依据。对于需要旁站监理的关键部位、关键工序施工，凡没有实施旁站监理或者没有旁站监理记录的，监理工程师或者总监理工程师不得在相应文件上签字。在工程竣工验收后，监理企业应当将旁站监理记录存档备查。
２．７针对本工程关键部位旁站监理控制设置点
a．控制点、控制线的定位,测量放线；
ｂ.沟槽回填土压实;
c.路床换填处理、路面结构层分层压实;
d.沥青砼路面摊铺;
e.管道的闭水试验;
f.钢筋绑扎、砼浇筑;
ｇ.预应力筋张拉；
h.原材料见证取样试验；
ｉ.现场的各种土工测试；
六、质量通病防治技术措施
1．道路交叉口及公交站台处路面车辙、拥抱防治的技术措施:
(１) 对沥青混合料配合比三个阶段工作严格把关,审查各阶段的试验和检测报告,并做好沥青混合料的见证取样及抽检工作。
(２) 沥青路面施工过程中，监理人员应对施工全过程进行旁站监理,前后场监理人员至少各有一人。其中后场主要是对搅拌时间、搅拌温度、各料仓比例、混合料成品进行监督，严禁搅拌机操作人员随意更改生产配合比和搅拌时间、搅拌温度;前场施工过程中，监理人员应对摊铺厚度、摊铺速度、摊铺碾压温度、碾压组合方案等施工工艺进行监督检查,严禁施工单位随意更改调整施工工艺。
(3) 严格按《城镇道路工程施工及质量验收规范》(CＪＪ1-2008)和规范要求检查施工单位各试验报告和
