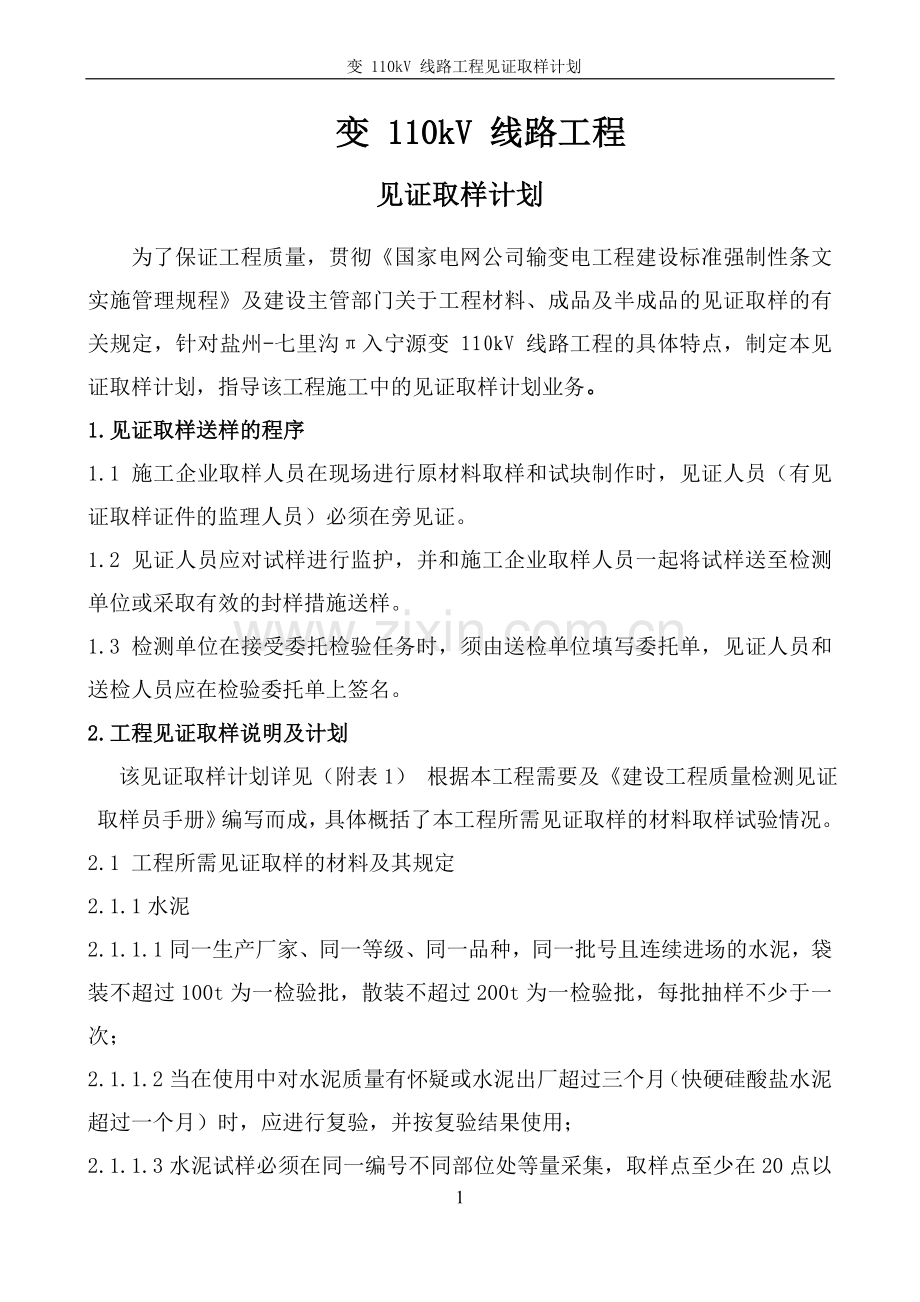

变 110kV 线路工程见证取样计划
变 110kV 线路工程
见证取样计划
为了保证工程质量，贯彻《国家电网公司输变电工程建设标准强制性条文实施管理规程》及建设主管部门关于工程材料、成品及半成品的见证取样的有关规定，针对盐州-七里沟π入宁源变 110kV 线路工程的具体特点，制定本见证取样计划，指导该工程施工中的见证取样计划业务。
1.见证取样送样的程序
1.1 施工企业取样人员在现场进行原材料取样和试块制作时，见证人员（有见证取样证件的监理人员）必须在旁见证。
1.2 见证人员应对试样进行监护，并和施工企业取样人员一起将试样送至检测单位或采取有效的封样措施送样。
1.3 检测单位在接受委托检验任务时，须由送检单位填写委托单，见证人员和送检人员应在检验委托单上签名。
2.工程见证取样说明及计划
该见证取样计划详见（附表1） 根据本工程需要及《建设工程质量检测见证取样员手册》编写而成，具体概括了本工程所需见证取样的材料取样试验情况。
2.1 工程所需见证取样的材料及其规定
2.1.1水泥
2.1.1.1同一生产厂家、同一等级、同一品种，同一批号且连续进场的水泥，袋装不超过100t为一检验批，散装不超过200t为一检验批，每批抽样不少于一次；
2.1.1.2当在使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应进行复验，并按复验结果使用；

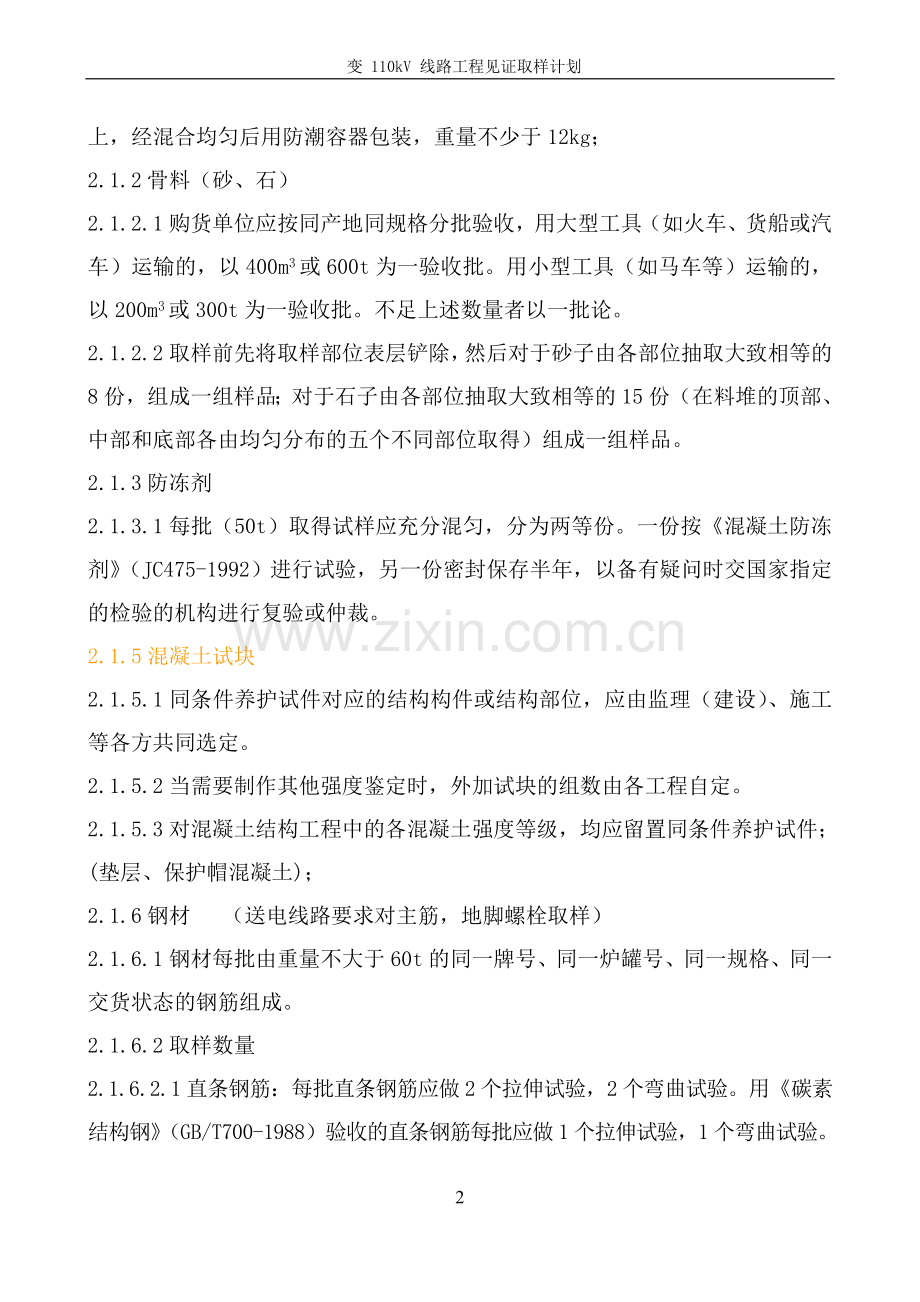

2.1.1.3水泥试样必须在同一编号不同部位处等量采集，取样点至少在20点以上，经混合均匀后用防潮容器包装，重量不少于12kg；
2.1.2骨料（砂、石）
2.1.2.1购货单位应按同产地同规格分批验收，用大型工具（如火车、货船或汽车）运输的，以400m3或600t为一验收批。用小型工具（如马车等）运输的，以200m3或300t为一验收批。不足上述数量者以一批论。
2.1.2.2取样前先将取样部位表层铲除，然后对于砂子由各部位抽取大致相等的8份，组成一组样品；对于石子由各部位抽取大致相等的15份（在料堆的顶部、中部和底部各由均匀分布的五个不同部位取得）组成一组样品。
2.1.3防冻剂
2.1.3.1每批（50t）取得试样应充分混匀，分为两等份。一份按《混凝土防冻剂》（JC475-1992）进行试验，另一份密封保存半年，以备有疑问时交国家指定的检验的机构进行复验或仲裁。
2.1.5混凝土试块
2.1.5.1同条件养护试件对应的结构构件或结构部位，应由监理（建设）、施工等各方共同选定。
2.1.5.2当需要制作其他强度鉴定时，外加试块的组数由各工程自定。
2.1.5.3对混凝土结构工程中的各混凝土强度等级，均应留置同条件养护试件；(垫层、保护帽混凝土)；
2.1.6钢材 （送电线路要求对主筋，地脚螺栓取样）
2.1.6.1钢材每批由重量不大于60t的同一牌号、同一炉罐号、同一规格、同一交货状态的钢筋组成。
2.1.6.2取样数量
2.1.6.2.1直条钢筋：每批直条钢筋应做2个拉伸试验，2个弯曲试验。用《碳素结构钢》（GB/T700-1988）验收的直条钢筋每批应做1个拉伸试验，1个弯曲试验。

7

条文规定：第7.4.3：导线或架空地线，必须使用合格的电力金具配套接续管及耐张线夹进行连接。连接后的握着强度，应在架线施工前进行试件试验。试件不得少于3组（允许接续管与耐张线夹合为一组试件）。其试验握着强度对液压及爆压都不得小于导线或架空地线设计使用拉断力的95%。
4.3对于小截面导线采用螺栓式耐张线夹及钳压管连接时，其试件应分别制作。螺栓式耐张线夹的握着强度不得小于导线设计使用拉断力的90%。钳压管直线连接的握着强度，不得小于导线设计使用拉断力的95%。架空地线的连接强度应与导线相对应。
4.4 试件连接形式和长度
a） 试件长度：在符合有关标准的前提下不超过6米。

b） 允许接续管与耐张线夹合为一组试件（见下图）
c） 避雷线试件也可以采用以下的连接方式：使用6个接续管和6段避雷线连接成环状

d)试件长度：在符合有关标准的前提下总长度1.8～2.7米。

附表1各种材料见证取样计划表：
序号
试验材料名称
见证取样组数
见证取样比例
备注
1
水泥
1
30%

2
基础C20
3
30%

3
钢筋
3
30%

4
导、地线
3

附表2见证取样和送检记录

序号
样 品
日 期
签 名
备 注
名称
部位（规格）
数量
取样
送检
取样人
见证人

附表3

工程名称： 试样标识（封志）
样 品
取样日期
签 名
名称
部位（规格）
数 量
取样人
见证人

XX工程监理公司制
