工业广场治理工程费用一览表

14

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

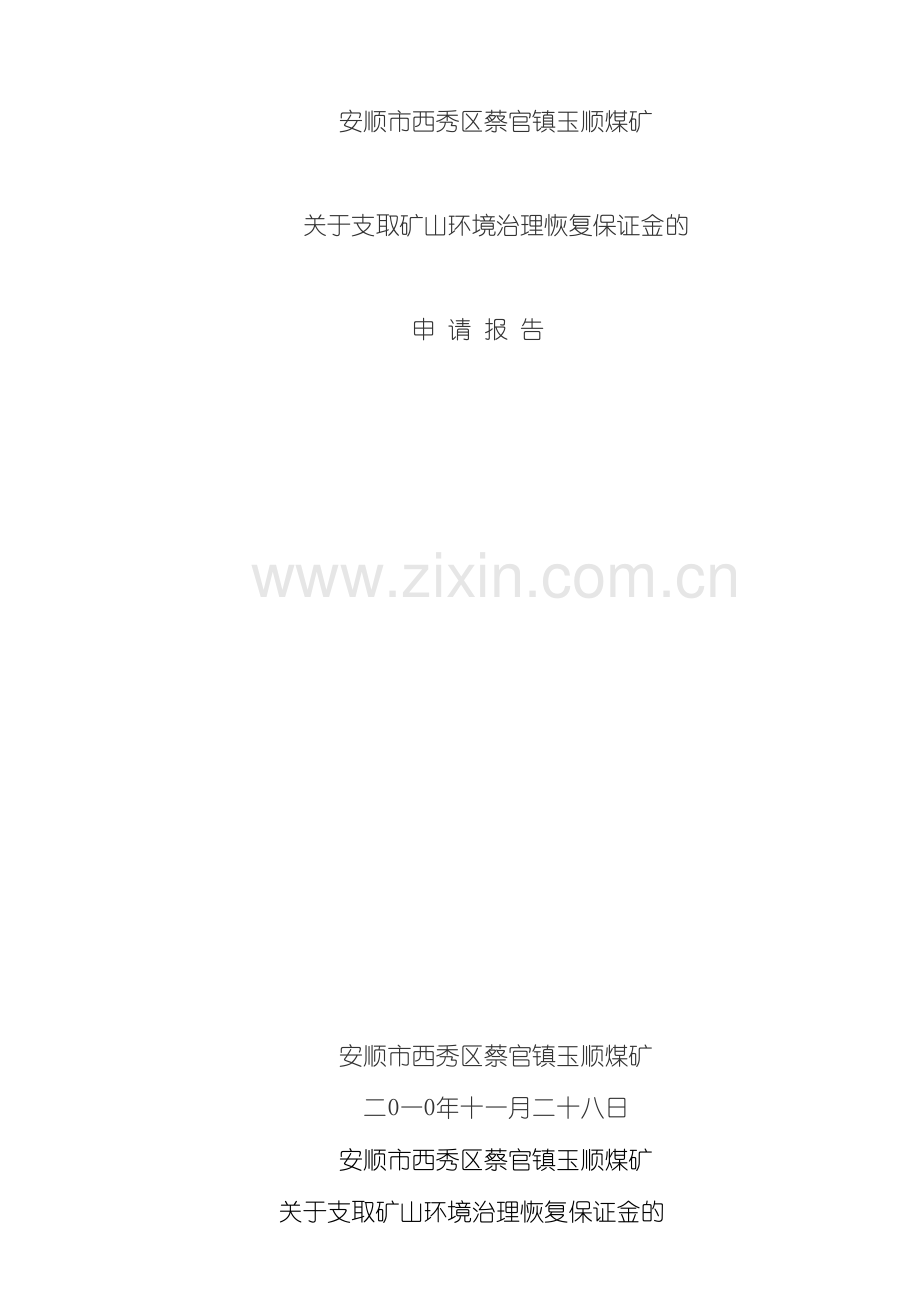

安顺市西秀区蔡官镇玉顺煤矿

关于支取矿山环境治理恢复保证金的

申 请 报 告

安顺市西秀区蔡官镇玉顺煤矿
二0一0年十一月二十八日
安顺市西秀区蔡官镇玉顺煤矿
关于支取矿山环境治理恢复保证金的
申 请
西秀区人民政府:
我矿于 经贵州省人民政府( 黔府函[ ]25号) 文件批复, 由原玉镯箐煤矿、 高坡冲顺利煤矿、 谷登坝洋冲煤矿整合而成, 按照《开采设计方案》与《安全专篇设计》, 经过整合后的筹备于 3月正式开工建设。
玉顺煤矿工业广场延用原玉镯箐煤矿工业广场进行布置, 在 4月连续强降水过程中, 由于暴雨冲刷, 引发工业广场大面积滑坡, 造成生产主井提升系统45米段被冲毁, 同时引发局部土层滑坡。我矿为了预防地质灾害对工业广场的影响, 决定重新对场地进行规划和治理, 确保生产系统建设安全。由此我矿委托贵州有色地质勘查局一总队承担该工业广场治理工程施工设计。该局经现场勘察, 于 5月提交了《安顺市西秀区蔡官镇玉顺煤矿工业广场治理工程施工图设计》方案, 经安顺市国土局、 安顺市环保局组织专家评审经过。我矿按照设计方案组织施工, 现已全部竣工, 工程经验收合格。
工业广场滑坡治理工程施工总费用共计165.3万元( 附工业广场滑坡治理工程竣工报告) 。我矿按照上级有关文件精神, 于 、 已缴纳《矿山环境治理恢复保证金》180万元, 根据市人民政府有关文件规定, 特申请支取保证金90万元。
特此申请, 敬请批准为谢!

安顺市西秀区蔡官镇玉顺煤矿
二0一0年十一月二十八日

安顺市西秀区蔡官镇玉顺煤矿

工业广场地质灾害( 滑坡) 治理工程

竣 工 报 告

安顺市西秀区蔡官镇玉顺煤矿
二0一0年十一月二十日
安顺市西秀区蔡官镇玉顺煤矿
工业广场地质灾害( 滑坡) 治理工程竣工报告

玉顺煤矿位于安顺市东北部, 属西秀区蔡官镇管辖, 南距安顺市19km, 距蔡官镇11公里, 有安顺至小屯街公路穿过矿区, 该公路距工业广场约300米。 经贵州省人民政府( 黔府函[ ]25号) 文件批复, 由原玉镯箐煤矿、 高坡冲顺利煤矿、 谷登坝洋冲煤矿整合而成, 按照《开采设计方案》与《安全专篇设计》, 经过整合后的筹备于 3月正式开工建设。
一、 工业广场滑坡治理设计
玉顺煤矿工业广场延用原工业广场进行布置, 在 4月连续强降水过程中, 由于暴雨冲刷, 引发工业广场大面积滑坡, 造成生产主井提升系统45米段被冲毁, 同时引发局部土层滑坡。该地质灾害的发生, 由于及时防范处理, 造成的损失小, 但矿山为了预防地质灾害对工业广场的影响, 决定对广场存在滑坡隐患的地带进行治理, 特别是预防弃土场弃土堆放可能对下游的影响。由此决定重新对场地进行规划和治理, 确保生产系统建设安全。
根据当时的现状, 我矿委托贵州有色地质勘查局一总队承担该工业广场治理工程施工设计。该局经现场勘察, 于 5月提交了《安顺市西秀区蔡官镇玉顺煤矿工业广场治理工程施工图设计》方案。
根据工业广场滑坡现状, 设计分为4个区域和排水工程布置治理工程, 及弃土区、 办公区、 生产区、 生活区和排水工程, 设计总工程量5369.9m³总费用165.3万元, 我矿按照设计方案组织施工, 现已全部竣工。
二、 设计时的工业广场现状
( 一) 、 工业广场中心为临时堆煤场, 煤炭经过提升系统提至井口后, 在堆煤场装载外运。堆煤场东部为办公区, 办公室为一层平房, 位于斜坡上, 斜坡由粘土和碎石土组成, 斜坡高11.35米, 水平距离15.04米。但斜坡中部有一排水沟, 使局部较陡, 在雨季遭受山洪冲刷, 有形成土层滑坡的危险。为了保护办公设备安全, 必须修建挡土墙进行支挡处理。
( 二) 、 堆煤场北部为弃土场, 为沟谷地带, 呈斜坡状, 斜坡由粘土和碎石土组成, 底部为砂岩和泥岩层。斜坡高18米, 水平距离57米, 底部为原玉镯箐煤矿井口前平台, 为了不使弃土被冲蚀对下游造成影响, 需要修建挡土墙进行支挡处理。
( 三) 、 堆煤场西部为生产区, 有主井提升系统和设备维修等工房, 原为堆填形成的平台, 由于被冲毁, 形成了斜面, 斜面高7.63米, 距离14.57米。在维修工房后, 土层形成的滑坡已经滑动, 该滑体滑动距离9.3米, 后缘高5.11米。该区基本由粘土组成, 底部见泥岩及砂岩。为确保生产区正常生产需要, 必须进行支挡处理。
( 四) 、 堆煤场南东部为生活区, 拟新建职工宿舍和风井口, 系对斜坡进行场平形成, 存在切坡和填方现象, 对切坡部位和填方边坡必须进行支挡。该区基本由碎石土组成, 底部见泥岩及砂岩, 高7.37—5.81米不等。为确保生活区安全需要, 必须进行支挡处理( 见照片8) 。
三、 工程布置及主要工程量
根据场地地形特征, 滑坡地段已经滑动, 已经对滑坡体进行了清理, 按照设计工程措施主要考虑对场地进行支挡, 确保稳定。因此, 总体采用重力式挡墙, 对不同的区域采取不同的形式, 在弃土区采取衡重式挡墙, 对办公区、 生产区、 生活区分别采取直立式挡墙, 达到对边坡的支挡作用, 同时, 对工业场地总体考虑排水措施。
1、 弃土区:
A型墙: 挡墙为衡重式, 墙身总高10.00( m) , 上墙高4.00( m) , 墙顶宽1.50( m) , 台宽1.80( m) , 面坡倾斜坡度1: 0.05, 上墙背坡倾斜坡度1: 0.45, 下墙背坡倾斜坡度1: -0.30。采用一个扩展墙址台阶: 墙趾台阶b1为0.80( m) , 墙趾台阶h1为1.00( m) , 墙趾台阶面坡坡度为1: 0.00, 墙底水平。墙后堆放弃土石, 总长47.5米。填土地面线坡度为10度。
设计挡墙地面高程1472.0米, 设计墙顶高程1480.0米, 挡墙材料使用浆砌块石、 条石及混凝土砌筑而成, 总工程量783m³。
2、 办公区:
C型墙: 挡墙为直立式重力挡墙, 高5米, 底宽2.5米, 顶宽0.7米,由于该位置斜坡较陡, 易受暴雨冲蚀, 采取设置两排挡墙。在煤堆场道路边上设置第一排挡墙, 长40米。在现有引水沟后面设置了第二排挡墙, 长75米。
施工挡墙墙顶高程1494.0米, 墙顶高程1499.0米, 挡墙材料使用浆砌块石、 条石及混凝土, 墙后充填了碎石土, 总工程量320m³。
3、 生产区:
B型墙: 根据主井口提升系统高度, 挡墙高度达到12米, 为确保井口位置稳定, 沿井口前同时进行支挡, 设计挡墙两条, 相互呈垂直。挡墙为直立式重力挡墙, 高12米, 底宽5.0米, 顶宽1.5米 ,长68米, 工程量2652 m³。
C型墙: 在工房后面的滑坡处, 由于上部是农田, 有形成新的滑坡的可能, 施工的挡墙为直立式重力挡墙, 高5米, 底宽2.5米, 顶宽0.8米,长33米, 施工挡墙地面高程1490.0米, 墙顶高程1500.0米, 挡墙墙顶高程1502.0米。挡墙材料使用浆砌块石、 条石及混凝土, 墙体每砌筑2米层级埋设18mm钢筋网, 墙后填筑碎石土。工程量544 m³, 总工程量3196 m³
4、 生活区:
C型墙: 由于房屋后面形成了两个台阶, 为了建设新的宿舍区, 首先进行部分填方处理, 填方区先设置挡墙。设计挡墙为直立式重力挡墙, 高5米, 底宽2.5米, 顶宽0.7米,长33.0米。工程量272 m³。
在场地与山体边缘, 由于切坡, 破坏了原有山体的稳定, 施工挡墙为直立式带仰斜式重力挡墙, 高5米, 底宽2.5米, 顶宽0.7米,一侧总长56米,一侧总长36米。挡墙材料使用浆砌块石、 条石及混凝土, 墙体每砌筑2米层级埋设18mm钢筋网, 墙后填筑碎石土。工程量759 m³, 总工程量1031 m³。
5、 排水工程:
地表截排水工程, 主要拦截工业广场外围地表水, 防止地表水对场地及滑坡地带的破坏。该地表截排水沟主要是风井—主井—滑坡后缘—弃土区边上—排出场外, 地表截排水沟总长310m。在办公区原有排水沟继续利用, 对其进行适当加固处理, 并沿弃土场边排出场外。排水沟设计为梯形断面, 沟下底宽400mm, 上底宽600mm, 沟深400mm, 沟底加固厚200mm, 沟邦厚200mm, 坡降为0.0564, 对局部地段采用了C15砼加固沟底, 排水沟每隔20m设置一条伸缩缝, 缝宽15mm采用沥青麻丝填塞。工程量155 m³
在排水沟经过储煤场道路时, 采用了埋设暗函管经过。
四、 治理工程施工费用
按照施工各项工程及费用结算汇总, 滑坡治理总工程量5485 m³, 总工程费用为16.29万元。按五项工程分类实际工程量为:
1、 弃土区工程量783 m³;
2、 办公区工程量320 m³;
3、 生产区工程量3196 m³;
4、 生活区1031 m³;
5、 排水工程155 m³。
具体详见工程费用汇总表。
附: 《玉顺煤矿工业广场治理工程费用汇总表》

表3.1 玉顺煤矿工业广场治理工程施工费用结算汇总表
序号
项目名称
金额(元)
备注
1
分部分项工程量清单计价合计
1441881.00

2
措施项目清单计价合计
72584.00

3
监理费
49977.00
3.30%
4
设计费
65000.00
4.2%
合计( 元)
1629442.00

933913.4

933913.4
933913.4

933913.4

其它规费未计入费用。

表3.2 分部分项工程量结算表
序号　
结算编号　
项目名称
计量单位　
工程数量　
金额(元)
综合单价
合价(元)

一、 衡重式挡墙( A)

1
A1-6
人工挖土方
100m3
1.236
1478.06
1826.00
2
A1-33
人工挖石方
100m3
2.185
2476.1
5410.00
3
A1-57
履带式液压挖掘机挖土方
100m3
4.156
1834.21
7622.00
4
1-3-4
浆砌块石挡土墙( M10)
10m3
180.975
1964.0
355434.00

小计

370292.00

二、 直立式重力挡墙( B+C)

1
A1-6
人工挖土方
100m3
21.502
1478.06
31781.00
2
A1-33
人工挖石方
100m3
10.145
2476.1
25120.00
3
1-3-4
浆砌块石挡土墙( M10)
10m3
391.24
1964.0
768395.00

小计

825296.00

三、 排水工程

1
A1-6
排水沟土方
100m3
3.09
1478.06
4567.00
2
A3-67
排水沟浆砌片石
10m3
9.656
1051.28
10151.00
3
A8-21
M10水泥砂浆抺面
100m2
3.71
1537.02
5702.00
4
A7-131
伸缩缝( 沥青麻丝)
100m
0.32
1098.78
351.00
5

泄水孔( φ40mm)
m
169.15
14.19
2400.00

小计

23171.00

四、 填方工程

1
A1-57
人工填土石方
100m3
13.699
804.64
11022.00

五、 预制件

1

钢筋网
1000kg
45
4500
202500
2

涵管
m
120
80
9600

小计

212100.00

五、 合计

1441881.00

表3.3 措施项目结算表
序号
项目名称
金额(元)
1
环境保护措施费用
6996.00
2
临时设施费
38692.00
3
夜间施工增加费
4827.00
4
安全与文明施工增加费
13993.00
5
生产工具、 用具使用费
8046.00
合计:
72584.00

安顺市西秀区蔡官镇玉顺煤矿
关于换发《采矿许可证》新证的
申请报告
安顺市国土资源局:
根据贵州省国土资源厅黔国土资发[ ]131号文件通知精神, 我矿于 1月核发的有效《采矿许可证》, 属本次换证的对象。经国土部门委托的矿业权核查机构实地核查, 我矿不存在矿业权范围或权属等遗留问题, 符合换证条件, 特申请办理换发新证的相关手续。
特此申请, 敬请办理为谢!

安顺市西秀区蔡官镇玉顺煤矿
二0一0年十一月二十八日
