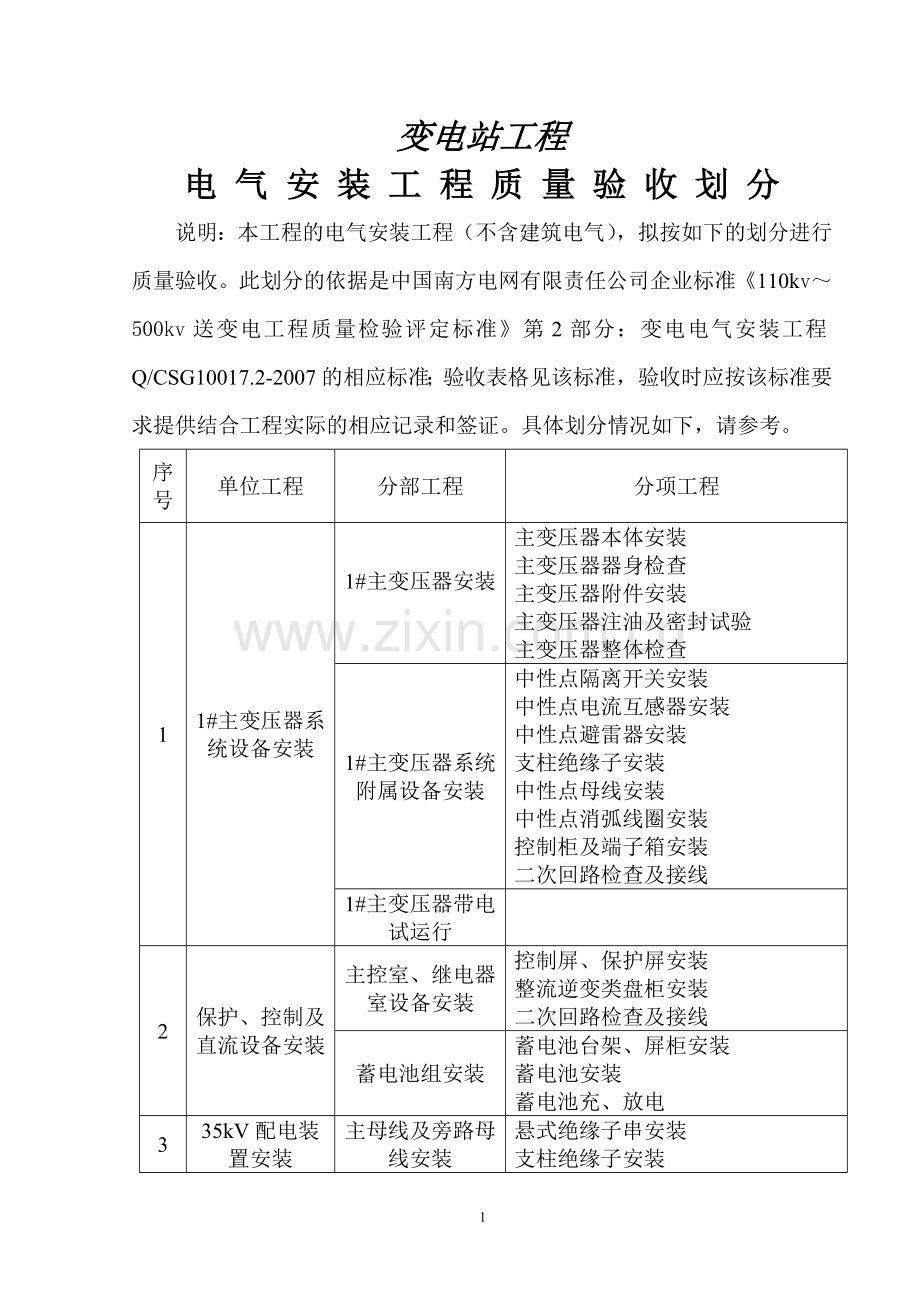

变电站工程电气安装工程质量验收划分说明：本工程的电气安装工程（不含建筑电气），拟按如下的划分进行质量验收。此划分的依据是中国南方电网有限责任公司企业标准《110kv～500kv送变电工程质量检验评定标准》第2部分：变电电气安装工程Q/CSG10017.2-2007的相应标准；验收表格见该标准，验收时应按该标准要求提供结合工程实际的相应记录和签证。具体划分情况如下，请参考。序号单位工程分部工程分项工程 1 1#主变压器系统设备安装 1#主变压器安装主变压器本体安装主变压器器身检查主变压器附件安装主变压器注油及密封试验主变压器整体检查 1#主变压器系统附属设备安装中性点隔离开关安装中性点电流互感器安装中性点避雷器安装支柱绝缘子安装中性点母线安装中性点消弧线圈安装控制柜及端子箱安装二次回路检查及接线 1#主变压器带电试运行 2 保护、控制及直流设备安装主控室、继电器室设备安装控制屏、保护屏安装整流逆变类盘柜安装二次回路检查及接线蓄电池组安装蓄电池台架、屏柜安装蓄电池安装蓄电池充、放电 3 35kV配电装置安装主母线及旁路母线安装悬式绝缘子串安装支柱绝缘子安装续表序号单位工程分部工程分项工程 3 35kV配电装置安装主母线及旁路母线安装软母线安装管形母线安装接地隔离开关安装电压互感器及避雷器安装避雷器安装互感器安装隔离开关安装引下线及设备连线安装端子箱安装二次回路检查及接线 35kV进线（含母联、分段及旁路）间隔安装隔离开关安装断路器安装电流互感器安装避雷器安装穿墙套管安装支柱绝缘子安装母线安装引下线及设备连线安装电压互感器安装端子箱安装二次回路检查及接线 35kV配电柜安装配电柜安装硬母线安装真空断路器检查二次回路检查及接线限流电电抗器安装母线安装穿墙套管安装限流电抗器安装支柱绝缘子安装 35kV配电装置带电试运行 4 35kV封闭式组合电器安装 35kV封闭式组合电器检查安装基础检查及设备支架安装封闭式组合电器检查安装电压互感器、避雷器安装续表序号单位工程分部工程分项工程 4 35kV封闭式组合电器安装 35kV封闭式组合电器配套设备安装电压（电流）互感器安装避雷器安装引下线及设备连线安装悬式绝缘子串安装 35kV封闭式组合电器控制设备安装控制柜及端子箱安装二次回路检查及接线 35kV封闭式组合电器带电试运行 5 站用配电装置安装站用变压器安装油浸式变压器安装干式变压器安装站用低压配电装置安装低压配电盘安装硬母线安装二次回路检查及接线网栏安装网栏安装检查站用低压配电装置带电试运行 6 无功补偿装置安装干式电抗器安装干式电抗器安装硬母线安装引下线及设备连线安装油浸式电抗器安装油浸式电抗器本体安装油浸式电抗器器身检查油浸式电抗器附件安装油浸式电抗器注油及密封试验油浸式电抗器整体检查中性点电抗器安装中性点母线安装引下线及设备连线安装控制柜及端子箱安装二次回路检查及接线电容器间隔安装电容器组安装放电线圈安装续表序号单位工程分部工程分项工程 6 无功补偿装置安装电容器间隔安装接地开关安装硬母线安装引下线及设备连线安装网栏安装网栏安装检查电容器组带电试运行油浸式电抗器带电试运行 7 全站电缆施工电缆管配制及敷设电缆管配制及敷设电缆支架安装电缆支架安装电缆敷设电缆敷设光缆敷设直埋电缆敷设电力电缆终端及中间接头制作安装电力电缆终端制作安装电力电缆中间接头制作安装控制电缆终端制作安装控制电缆终端制作安装 35kV及以上电压等级电缆线路 35kV及以上电压等级电缆线路敷设电缆防火及阻燃电缆防火及阻燃 8 全站防雷及接地装置安装避雷针及引下线安装避雷针及引下线安装接地装置安装屋外接地装置安装屋内接地装置安装 9 通信系统设备安装通信系统一次设备安装通信系统一次设备安装通信系统二次设备安装微波天线安装微波馈线安装微波机、光端、微波设备安装程控交换机安装续表序号单位工程分部工程分项工程 9 通信系统设备安装通信蓄电池安装免维护蓄电池安装通信系统接地施工通信站（系统）防雷接地施工续表序号单位工程分部工程分项工程 2 35kV户外配电装置安装单位工程 35kV母线PT间隔电气设备安装分部工程隔离开关安装分项工程互感器安装分项工程避雷器安装分项工程 35kV母线PT间隔端子箱安装分项工程 35kV母线PT间隔二次回路检查及控制电缆接线分项工程 35kV1#主变进线间隔电气设备安装分部工程 COMPASS组合电气基础及设备支架安装分项工程 COMPASS组合电气本体安装分项工程 COMPASS组合电气隔离开关安装分项工程 35kV1#主变风机控制箱安装分项工程二次回路检查及控制电缆接线分项工程 3 1#主变系统电气设备安装单位工程 1#主变安装分部工程 1#主变本体安装分项工程 1#主变附件安装分项工程 1#主变整体检查分项工程 1#主变端子箱安装分项工程 1#主变系统二次回路检查及控制电缆接线分项工程 1#主变附属设备安装 1#主变中性点保护装置隔离开关安装分项工程 1#主变中性点保护装置互感器安装分项工程 1#主变中性点保护装置避雷器安装分项工程续表序号单位工程分部工程分项工程 4 10kV配电装置安装单位工程 10kV母线装置安装分部工程 10kV共箱封闭母线支（吊）架安装分项工程 10kV共箱封闭母线安装分项工程 10kV高压开关柜安装分部工程 10kV高压开关柜基础（盘、柜基础）安装分项工程 10kVⅠ段手车式高压成套配电柜安装分项工程 10kVⅠ段高压开关柜矩形母线安装分项工程 10kVⅠ段高压开关柜二次回路检查及控制电缆接线分项工程 10kVⅡ段手车式高压成套配电柜安装分项工程 10kVⅡ段高压开关柜矩形母线安装分项工程 10kVⅡ段高压开关柜二次回路检查及控制电缆接线分项工程 10kV接地变压器系统安装分部工程 1#10kV接地变安装（干式变压器安装）分项工程 1#10kV接地变中性点接地隔离开关安装分项工程 1#10kV接地变中性点接地互感器安装分项工程 1#10kV接地变中性点接地电抗器安装分项工程 1#10kV接地变端子箱安装分项工程 1#10kV接地变二次回路检查及控制电缆接线分项工程 2#10kV接地变安装（干式变压器安装）分项工程 2#10kV接地变中性点接地隔离开关安装分项工程 2#10kV接地变中性点接地互感器安装分项工程 2#10kV接地变中性点接地电抗器安装分项工程 2#10kV接地变端子箱安装分项工程 2#10kV接地变二次回路检查及控制电缆接线分项工程续表序号单位工程分部工程分项工程 5 主控室电气设备安装单位工程控制及保护屏台安装分部工程控制及保护屏基础（盘、柜基础）安装分项工程控制及保护屏台安装分项工程控制及保护屏二次回路检查及控制电缆接线分项工程直流系统设备安装直流系统屏基础（盘、柜基础）安装分项工程蓄电池安装分项工程铅酸蓄电池试运（充电、放电）分项工程直流系统屏二次回路检查及控制电缆接线分项工程 0.4kV站用配电屏安装分部工程 0.4kV站用配电屏基础（盘、柜基础）安装分项工程 0.4kV站用配电屏安装分项工程（动力中心盘安装） 0.4kV站用配电屏二次回路检查及控制电缆接线分项工程 6 全站电缆安装单位工程电缆管及电缆架安装分部工程电缆管配制及敷设分项工程电缆支架（桥架）制作及安装分项工程电缆敷设分部工程控制电缆敷设分项工程电力电缆敷设分项工程电缆终端制作安装分部工程控制电缆终端制作安装分项工程电力电缆终端制作安装分项工程 7 全站防雷及接地装置安装单位工程屋内、外接地装置安装分部工程屋外接地装置安装分部工程屋内接地装置（主控室内）安装分部工程防雷接地装置安装分部工程独立避雷针接地装置安装分项工程 8
