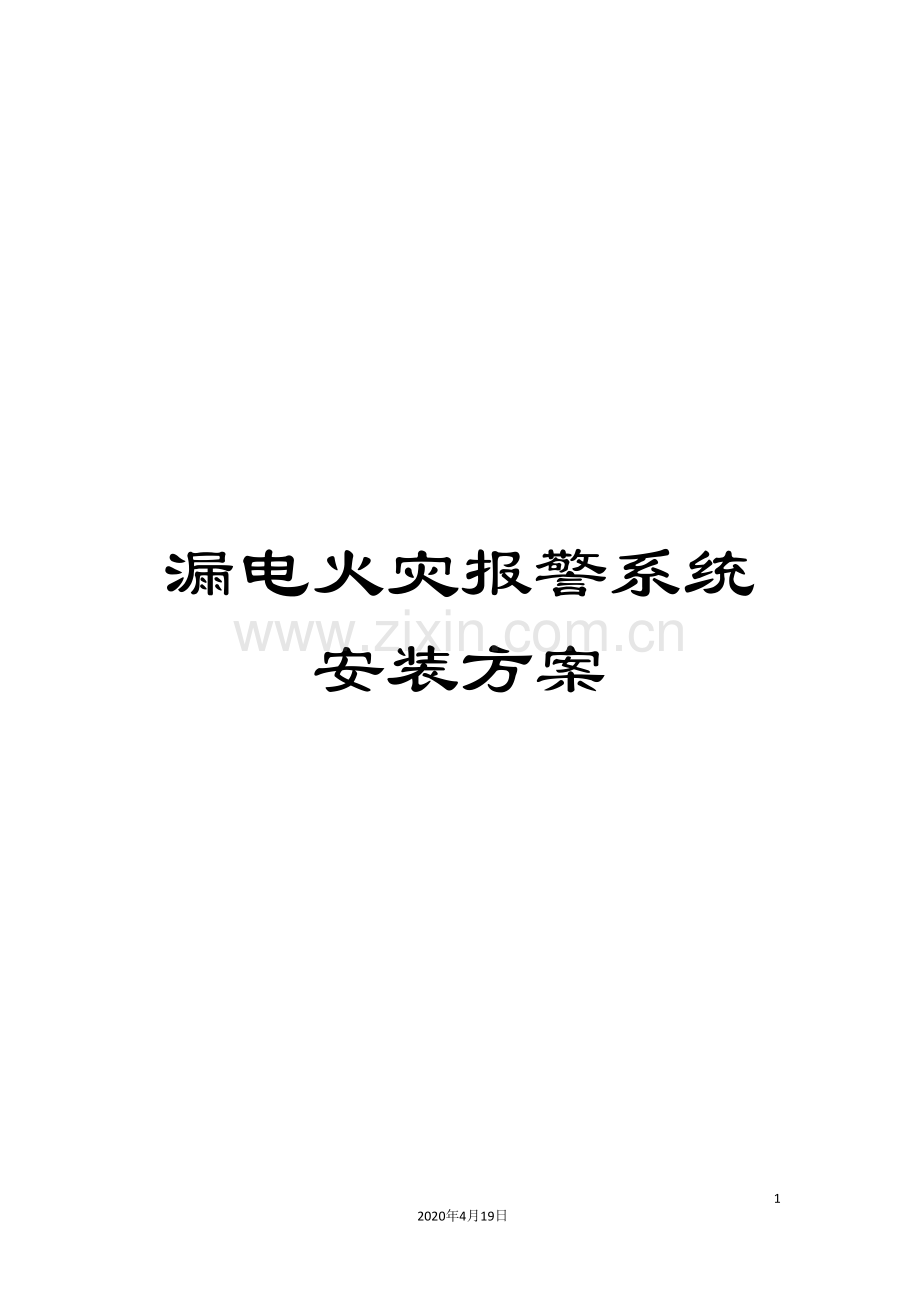

漏电火灾报警系统安装方案.doc

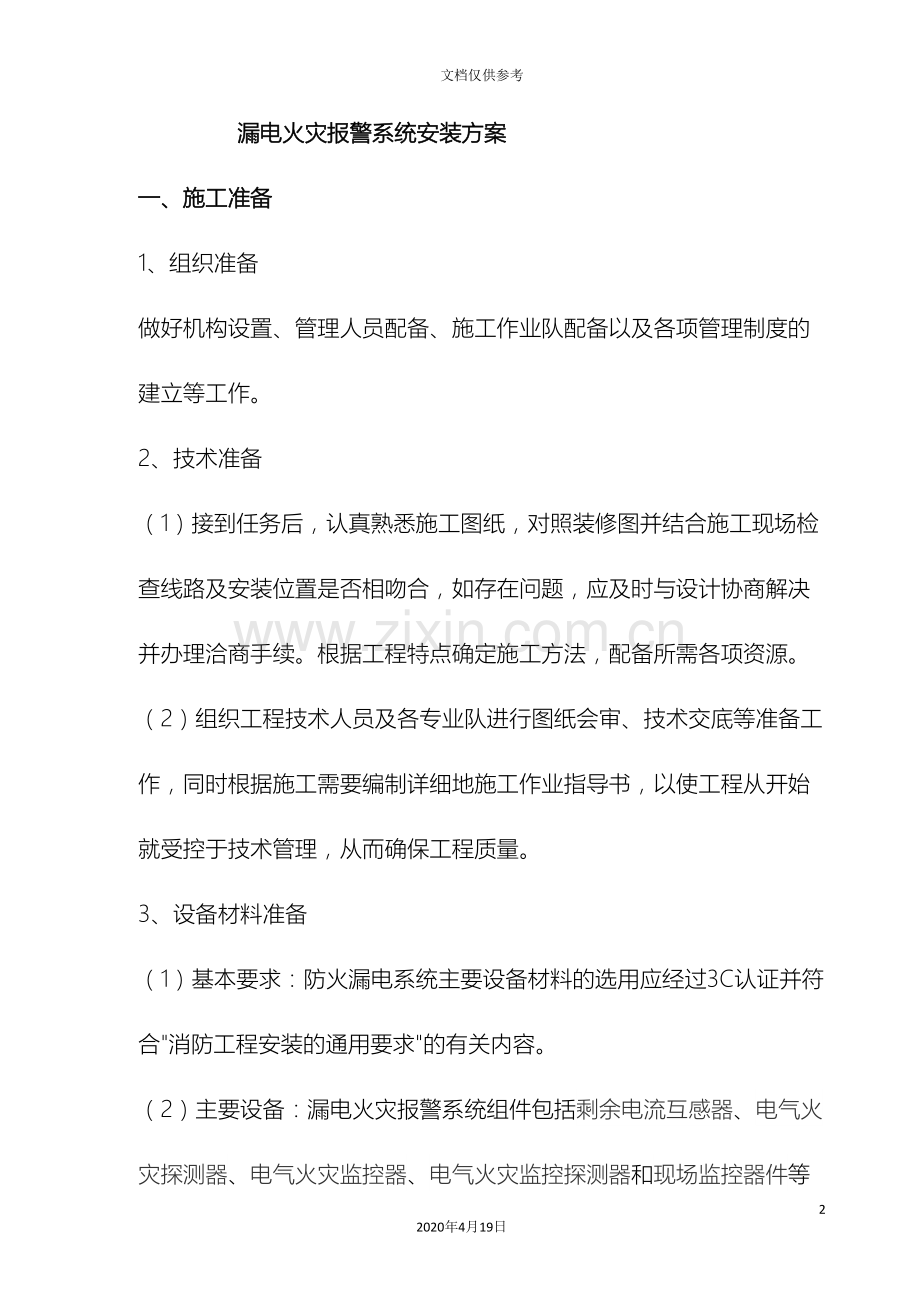

漏电火灾报警系统安装方案142020年4月19日文档仅供参考 漏电火灾报警系统安装方案一、施工准备1、组织准备做好机构设置、管理人员配备、施工作业队配备以及各项管理制度的建立等工作。2、技术准备（1）接到任务后，认真熟悉施工图纸，对照装修图并结合施工现场检查线路及安装位置是否相吻合，如存在问题，应及时与设计协商解决并办理洽商手续。根据工程特点确定施工方法，配备所需各项资源。（2）组织工程技术人员及各专业队进行图纸会审、技术交底等准备工作，同时根据施工需要编制详细地施工作业指导书，以使工程从开始就受控于技术管理，从而确保工程质量。3、设备材料准备（1）基本要求：防火漏电系统主要设备材料的选用应经过3C认证并符合消防工程安装的通用要求的有关内容。（2）主要设备：漏电火灾报警系统组件包括剩余电流互感器、电气火灾探测器、电气火灾监控器、电气火灾监控探测器和现场监控器件等。这些系统组件均应给国家质量监督检测中心检测合格。应具有生产厂出具的同批产品检验报告。二、主要操作工艺和施工方法（一）、施工工艺总流程安装准备设备安装配件安装系统调试及功能验收（二）、安装准备1、技术准备：熟悉图纸并对照现场复核管路走向，发现问题及时与设计研究解决。检查预留预埋是否正确；临时剔凿应与设计，土建协调好。2、进场设备检验：设备材料规格：型号应满足设计要求，外观整洁，无缺损，应满足施工规范规定。（三）、设备及配件安装1、漏电火灾报警系统的安装设计方式根据漏电火灾报警系统产品的选型和工程配电系统特点，一般有以下几种设计方式：1.1、电箱内部形式的安装设计一般用于新工程在楼层设有专门楼层配电箱的情况。将漏电火灾报警系统的探测控制器与微型塑壳断路器配套用导轨形安装，再将漏电互感器固定在箱内合适位置。或将多功能漏电开关型的产品直接安装在配电箱内部适当位置，将总电源经过该开关（报警器）。1.2、电箱（柜）外部形式的安装设计对新旧（改造）工程都适用，专门安装探测控制器的防火监控箱设在配电箱附近。一般适用合一电流互感器（3个电流互感器和一个零序电流互感器）。改造工程建议适用开口型的电流互感器（由两半扣合），能够尽量不触动原来配电箱（柜）的内部导线和器件布置。对于在建筑底层集中配电的系统，可将多个壁装式漏电流探测控制器集中安装，整齐美观，并方便总线接入。多功能漏电开关型的产品需要将电源先引入漏电报警开关装置后再接入配电箱。2.3、电柜成套形式的安装设计直接在配电箱柜面板上嵌入探测控制器，只考虑在柜内适当位置固定漏电互感器（一般在主空开上端或下端），不改动配电柜内部结构，不用增加单独的探测控制器安装箱，美观方便。应在设计中明确提出要求，在施工图会审完毕，由配电柜成套厂考虑预留面板上嵌装漏电流探测控制器的孔。3、火灾报警系统安装中应注意的问题3.1、电火灾报警系统的施工要求剩余电流保护装置安装应充分考虑供电方式、供电电压、系统接地型式及保护方式。剩余电流保护装置的形式、额定电压、额定电流、短路分断能力、额定剩余动作电流、分断时间应满足被保护线路和电气设备的要求，在不同的系统接地形式中应正确接线”。3.2、电火灾报警系统的安装应注意以下问题：1)漏电流报警器标有电源侧和负荷侧时，应按规定安装接线，不得反接。2)安装漏电流断路器时，应按要求，在电弧喷出方向有足够的飞弧距离。3)安装时，必须严格区分N线和PE线，三级四线式或四极四线式电的N线应经过漏电火灾监控系统的电流互感探测器。经过漏电火灾监控系统的电流互感探测器的N线，不得作为PE线，不得重复接地或接设备外露可接近导体。PE线不得接入剩余电流保护装置。4)漏电火灾报警系统没有归入配电系统施工单位施工时，双方应充分沟通，协调有关安装方式、尺寸和电气技术参数。新工程使用电气火灾监控设备与电气火灾监控探测器（互感器）分离配置型产品时，在配电柜（箱）订货时应向厂家明确互感器尺寸，以便于预留安装位置。5)漏电火灾报警系统应当按照消防用电的规定执行。因此，无论消防中心设置的集中控制器还是现场设置的电气火灾监控探测器都要按照消防用电的规定执行，接入消防用电。6)漏电火灾报警系统的电流互感探测器在配电柜（箱）内安装，要特别注意施工安全，要在断电情况下施工，并注意强弱电分开走线，单独敷设电流互感探测器信号线，并应使用带屏蔽的多芯控制线。特别注意防止接错线或搭线，造成强电串入火灾监控探测器中烧毁火灾监控探测器或联网的多个火灾监控探测器。7)改造工程一般应将组合式电流/剩余电流探测器置于塑壳断路器下端出线处，当安装不便时，可考虑安装于塑壳断路器的入线端。8)施工单位应配备移动式（手持便携式）剩余电流检测仪，并在调试时先进行配电系统剩余电流的检测，及时排除剩余电流异常情况，并作详细记录。设定合适的漏电流报警阀值，一般报警设定值取值不小于线路和设备正常运行泄漏电流值的两倍。9)安装完成后必须要有如下的检验项目：按动探测控制器（报警器）上的测试试验按钮，使探测控制器输出脱扣电压，试验塑壳断路器脱扣是否灵敏。此项测试应逐一进行，用试验按钮连续试验3次，应正确动作，消防中心集中控制器应指示报警部位；带额定负荷电流分合3次，均可靠动作，不应有误报警现象；在消防中心集中控制器上手动对各配电箱进行断电测试，应正确无误。10)漏电报警系统使用的管理制度：每月需在通电状态下，按动试验按钮，检查漏电保护器动作是否可靠。雷击或其它不明原因使漏电保护器动作后，应作检查。漏电保护器动作后，经检查未发现事故原因时，允许试送电一次，如果再次动作，应查明原因找出故障，不得连续强行送电。严禁跨接、短接使用剩余电流动作保护器。（四）系统调试及功能验收1、调试前的准备工作（1）、技术资料齐全，包括漏电火灾报警系统和火灾报警系统的资料及调试必须资料。（2）、调试负责人应由专业技术人员担任，统一指挥，参加调试人员应职责明确。并采取可靠措施，确保人员和财产安全；（3）、火灾报警系统调试人员应到场参与调试工作；（4）、按规范要求检查系统组件的材料型号、规格、数量以及系统安装质量、及时处理所发现的问题。2.调试时所要具备的条件1）.现场配电箱有装漏电设备的要全部通电2）.主机与监控器和监控器与监控器之间的通讯线要放到位并接好水晶头3）.探测器与探测器的连接线要放到位并接好线3.调试内容对现场的监控探测器的参数设定及电气火灾监控主机数据注册4.调试工具 笔记本、十字螺丝刀、一字螺丝刀、电笔、万用表。5.漏电火灾系统的调试分为以下几个步骤现场监控器各项参数设定和记录配电柜号各项参数的设定。具体能够对回路数、保护部位、回路序号、节点代号、漏电电流值、保护方式进行修改，设置方法如下：（1）.进入参数设置模式。按“设置”键三次，按“-”键一次，再按“设置”键五次进入参数设置界面。（2）.参数修改。进入设置模式具体的修改方法为按“设置”键选择多要修改的项目，这些项目都是顺序显示的，你按一次“设置”键它就切换到下一个项目的设置界面，所有的项目都切换显示完成后，再按“设置”键它就退出参数设置模式；“+”和“-”号键对当前的设置项目的具体参数进行变更；按“复位”键对当前的设置项目中的具体参数进行位的移动。数据设置完成以后，经过按“设置”键退出设置模式，监控器自动进行数据更新。例1：修改保护部位地址 B1FQ16-ALE节点编号 B004漏电设定 100mA漏电流 0mA当前监控器数据显示如上图，其保护部位地址B1FQ16-ALE，将其修改为B1FQ16-AW，首先输入密码进入参数模式。如下图B1FQ16-ALE节点编号 B004设定保护部位地址B1FQ16-ALE然后经过“复位”键将光标移动到字母L（B1FQ16-ALE）上如下图B1FQ16-ALE节点编号 B004设定保护部位地址B1FQ16-ALE再经过按“+”和“-”号键将字母L改为W，再按“复位”键将光标移到字母E（B1FQ16-AWE）上，经过按“+”和“-”号键选择空白符号将字母E去掉。如下图B1FQ16-ALE节点编号 B004设定保护部位地址B1FQ16-AW 然后经过按“设置”键退出设置界面，至此保护部位地址修改完毕。节点代号和漏电设定值以此类推多回路设定参数的操作步骤是例如：一台B2型或D2型带5台探测器修改参数步骤如下修改第一个探测器时：监控器于第一个探测器单独相连，把第二个探测器与第一个探测器相连的数据线拔掉（修改的方法跟例1一样，只不过回路数我们修改第一台时不要修改它，回路数还是1，等5台参数全部修改完了，我们把回路数改为5；还有第一个探测器回路序号还是为1，第二个探测器回路序号要改为2，第三个探测器回路序号要改为3）修改第二个探测器时：监控器与第二个探测器单独相连，把其余跟第二个探测器相连的数据线拔掉（修改的方法跟例1一样，只不过回路序号要改为2）修改剩下几个探测器时，监控器都要与各个探测器单独相连，等全部修改好了，把数据线全部连接起来，把回路数改为5就能够了。以此记录现场所有的监控器的机器码和配电柜号查看施工单位人员压的每个水晶头和探测器与探测器连接线接的是否正确主机软件设备注册打开软件后，点设备注册，在系统规划中的设备有关信息（总线代号，监控部件，安装地点，各项参数等）进行注册。注册总线代号（要根据现场有几条总线来划分的，如第一条总线为LAN1，第二条总线为LAN2）、节点代号（如0001），监控器型号（如GH1-B1）、安装部位（就是配电柜号如1-1AL）、地址描述、回路序号（如1）、漏电设定值（如500MA）和漏电保护方式要和现场监控器一一对应，注册完后在右下角点击“保存到数据库”就能够了。系统构建完成后用户就不必修改这些设置了。.报警问题的排除，报警问题分为三种1）、火线和零线的穿过探测器，方向必须一致，当有一路线穿过探测器的方向和其它三路线的方向不一致，就会出现报警，排除方法：需要将穿错方向的火线或者零线更改为与其它线路方向一致即可。2）、被探测的火线、零线的线路与对应的负载出现漏电就会报警，排除方法：就是将被测线路的后端的火线开关关掉，当关掉某一路的时候监控器的数值为零或者比之前的数值要小，那就是这一路的火线出现问题，3）、零线出现重复接地，如果以上的问题都没有出现的话，那就是零线重复接地，需要拆除零线排上的零线来排除，当拆除某一路的时候，数值变小或者为零时，就是这一路零线出现重复接地。4）、调试后应按规范提出调试报告。6、验收的一般规定漏电火灾报警系统竣工应在公安消防监督机构下，由建设单位组织建设、设计、调试、施工的各单位组成共同进行。竣工前应向公安消防监督机构提交下列技术资料：（1）、系统验收申请报告；（2）、施工过程检验记录和隐蔽工程中间验收报告；（3）、竣工图和设计变更文字记录；（4）、竣工报告；（5）、设计说明书；（6）、调试报告；（7）、系统及主要组件的使用维护说明书；（8）、系统、系统组件，材料及附件的检验报告、出厂合格证和市场准入制度要求的有效证明文件。（3）系统工程验收项目中有一项不合格时判定系统为不合格。（4）系统竣工验收完成后，应提交规定的竣工验收报告。（5）验收合格后，应将主机及监控器运行正常工作状态，工程的负责人并向甲方移交，同时向甲方就做一次专业的培训和资料移交，使消控中心的值班人员能够熟练使用，并在使用单位配备了合格的管理维护人员后，才能发给使用许可证书。
